Есть в инженерной среде нелюбимое большинством занятие - ведение документации и базы знаний. Поделюсь сегодня примером того, чем пренебрежение ею может быть чревато для бизнеса.

У меня в дизайне заложена микросхема интерфейса RS485 CA-IS2092A со встроенным изолированным источником питания. Я заказал производство у двух разных китайских фабрик, а когда стал тестировать сборки на EMC, обнаружил два совершенно разных паттерна: от одной фабрики преобразователь внутри микрухи как будто пашет на fixed-frequency и разносит график гармониками, а от второй всё выглядит так, будто они купили чип со spread spectrum. Только вот BOM я отправлял всем одинаковый...

В поисках отличий заметил на корпусах гравировку разных ревизий: V0B и V1B. Обыскал весь сайт производителя, но никаких упоминаний о них не нашёл. Осталось связываться с самим производителем...

Через 100500 рукопожатий дотянулся я до сотрудника тамошнего китайского R&D, и на вопрос, в чём разница между версиями, получил удивлённое пожатие плечами: мол, не знаю, у нас это не записано. Ревизий навыпускали на рынок, а чем одна от другой отличается, сказать не могут. Причём мало того, что изменения не задокументировали, так ещё и part number решили не менять - типа minor improvement сделали.

К сотруднику у меня претензий нет: контролировать процесс ведения базы знаний - задача менеджмента. И этот менеджмент потенциально может в скором времени лишиться заказа на 20 тысяч чипов в год от европейской фирмы - контролировать гравировку на корпусе дело увлекательное, но рисковое для массового производства.

P.S. ЕМС отчёт в комментах

P.S.S. Если сертификация вам не важна, то к CA-IS2092A можно присмотреться, как к одному из самых компактных RS485 трансиверов на рынке.

| подписывайтесь на @embeddemy
| #EMC

Найти эксперта или стать им - теперь в пару кликов в одном боте🚀

Друзья, рад представить первый продукт нашей экосистемы - @embeddemy_xperts_bot, который сводит экспертов и клиентов.

Если вы эксперт и хотите консультировать, помогать находить решения и делиться опытом - жмите «Стать экспертом». Вас встретит ИИ-консультант: в режиме визарда он поможет собрать матрицу скиллов с навыками и уровнями владения. Относитесь к нему как к карьерному консультанту: обсуждайте предложенные скиллы, добавляйте свои. Его задача - раскрыть вас как профессионала, чтобы вас нашёл подходящий клиент.

Эксперты, это ваша площадка, чтобы заявить о себе и монетизировать опыт. И сэкономить время: больше не нужно искать заказы вслепую - клиенты приходят сами, а запросы релевантные и сразу по делу. Даже если вы никогда не думали о фрилансе, но чувствуете жажду учить, менторить и делиться опытом - платформа поможет вам построить нетворкинг и обрести новых коллег.

Если вы клиент и ищете эксперта - жмите «Найти эксперта». Опишите запрос, поделитесь болью - бот просканирует матрицы скиллов и выдаст список специалистов с процентом совпадения. Добавляйте в избранное, оценивайте, а на спам и флуд жалуйтесь админу.

Пользуйтесь себе во благо. И пусть у каждого из нас будет под рукой записная книжка с контактами спецов.

| подписывайтесь на @embeddemy

🤖 LTspice + AI Agent за 15 минут

Как за 15 минут создать Skill для AI агента, который превращает SPICE-код из интернета в готовый символ для LTspice?

Это не просто ролик про LTspice. Это практический разбор того, как превратить AI из "чата для вопросов" в собственного персонального агента.

То, что часто продают в курсах по AI за десятки тысяч рублей, здесь разобрано бесплатно.

[ СМОТРЕТЬ ВИДЕО ]

Тормозит Ютюб? Не беда!
Видео также есть на платформах:
VK Видео | Rutube | Яндекс.Дзен

| подписывайтесь на @embeddemy
| #AI #LTspice

Анонс: ищем бета-тестеров 👩‍💻🧑‍💻

Други и подруги,

Все мы одинаково страдаем, когда прошивка непонятно почему падает в HardFault, плата не запускается, расчёты не сходятся, тесты не проходят - и этот список можно продолжать бесконечно.

Проблемы у всех разные, но боль, которая нас объединяет, очень похожа.

В такие моменты нет ничего ценнее контакта опытного коллеги в Telegram - человека, который уже проходил через похожую ситуацию, может помочь разобраться с проблемой или хотя бы показать правильное направление.

А советы от ИИ в состоянии тревоги и стресса часто как мёртвому припарка.

К сожалению, не у всех есть большая записная книжка. Не у всех есть время на нетворкинг. При этом я уверен, что среди нас много первоклассных экспертов, которые с удовольствием монетизировали бы свои знания и опыт, помогли бы коллегам, нашли бы новые знакомства и полезные профессиональные связи.

Нас в этом чате уже почти 300 специалистов. И это только начало. Нас будет больше. У каждого за плечами свой уникальный опыт. Представьте, какой объединяющей и поддерживающей силой мы можем стать друг для друга.

Чтобы дать экспертам возможность заявить о себе, а разработчикам - быстро находить поддержку и помощь, на подходе первый продукт экосистемы Embeddemy: LLM-бот в Telegram, который поможет экспертам нашего сообщества рассказать о себе, а тем, кто столкнулся с проблемой - найти подходящего специалиста.

Сейчас продукт перешёл в фазу бета-тестирования. Внутри бота дополнительно заложен LLM-движок, поэтому его нужно креативно заваливать запросами в свободном стиле: проверять разные сценарии, искать баги и смотреть, как он ведёт себя в рамках бизнес-логики.

Кто хочет поучаствовать в бета-тестировании — ставьте «+» в комментариях.

Первые 10 человек будут добавлены в закрытый чат Embeddemy Internal, где я вас встречу и введу в курс дела.

| подписывайтесь на @embeddemy

🤖 AI Agent

🎉 Друзья, познакомьтесь с моим AI-агентом Electronics QA. Отныне мой неутомимый напарник по контролю качества проектов по электронике. Не болеет, не уходит в отпуск, только кушать просит :) Проект open-source. Пользуйтесь на здоровье.

Агент работает на Claude Code. Для каждого QA процесса свой SKILL. В README подробно описаны шаги для запуска. От вас лишь подписка Claude.

Основными задачами агента будут:
1️⃣ Симуляция схем в LTspice (даю скрин схемы, получаю spice код);
2️⃣ Проверка BOM по температуре, RoHS и lifecycle (даю excel, получаю report);
3️⃣ Подбор альтернативных компонентов;
4️⃣ Ревью production и assembly файлов (даю pdf и CAM, получаю report);

Пока я выкатил в dev-ветку только SKILL для проверки BOM, добившись 100% точности на двух последних сессиях. Спустя ещё неделю тестов выкачу в main. Присоединяйтесь! Чем больше у агента будет наставников, тем качественнее станет prompt в SKILL.

Из минусов: он съедает много токенов при проверке больше 75 позиций. Лимиты по подписке за $20 быстро заканчиваются, поэтому приходится докидывать ~$5 за сессию. Благо, подключенный МСР pcbparts экономит.

Основной расход из-за того, что SKILL собирает и сопоставляет данные с сайтов дистрибьюторов, производителей и даташитов. Иначе не добиться точности при анализе азиатских компонентов. Если бы все подбиралось строго через Digikey, без LCSC или Alibaba, было бы гораздо проще.

P.S. Чтобы максимально экономить скоро сделаю orchestration и подцеплю для интернет поиска бесплатный китайский qwen.

| подписывайтесь на @embeddemy
| #AI

♻️ RoHS ♻️

Одним из моих QA-процессов является перепроверка перечня компонентов по нескольким параметрам:

1. Доступность компонента на рынке (stock > 1000; если меньше, то велик риск дефицита в момент заказа)
2. Жизненный статус (Active, Obsolete, End of Life и т.д.)
3. Температурный режим (operating & storage temperature range)

Недавно мой QA-шаблон пополнился на еще один параметр - RoHS (Restriction of Hazardous Substances). Но история появления этого параметра такая же, как и у всех процессов - через ошибки.

В ЕС действует директива RoHS (2011/65/EU), которая требует, чтобы материалы и компоненты в электронном устройстве были RoHS-compliant, то есть без токсичных веществ вроде свинца и ртути. Без соблюдения RoHS продавать устройство в ЕС запрещено. Эко-повестка.

В проекте же заложили новенький Wi-Fi модуль от TI. Модуль уже массово продается, FCC и СE сертифицирован, но вот именно RoHS сертификации пока нет - "In Work". Обнаружили это в момент оформления крупной партии.

Что делать дальше? Вариантов немного: от дождаться сертификации до заменить модуль.

Но что точно надо сделать, так это обновить свой процесс - добавить в QA-шаблон четвертую колонку RoHS и впредь не допускать подобной ошибки.

P.S. Скоро попробую PCB Parts MCP вместо Cursor из списка AI tools для проверки BOM по этим четырем параметрам.

| подписывайтесь на @embeddemy
| #QA #BOM #RoHS

Признание & Похвала

Величайшее изобретение менеджмента - признание и похвала. Эффективнейший инструмент мотивации, по сути являющийся манипуляцией.

Я в целом наблюдаю, что в обществе под манипуляцией понимают только навязывание чувства вины (a.k.a газлайтинг). Как раз в этом ограниченном понимании природы манипуляции и скрыта эффективность похвалы и признания. Манипуляция же - это воздействие на эмоции и чувства, чтобы подтолкнуть человека к нужному действию. Похвала и признание - особый вид лести, воздействующий на наше чувство собственной значимости.

Уж сколько раз твердили миру,
Что лесть гнусна, вредна; но только всё не впрок,
И в сердце льстец всегда отыщет уголок.

Вскрою эту манипуляцию: представим, что сотрудник работает сверх положенного, создавая для бизнеса больше добавочной стоимости или закрывая неадекватные сроки. Или проявляет проактивность, сокращая бизнесу убытки. Он ожидает в ответ материальную компенсацию, ибо его достижения и переработки охотно используют и даже привыкают к ним. Вместо этого ему дают грамоту, назначают лучшим сотрудником, поют дифирамбы - по факту льстят и играют на чувстве значимости. А, как отметил в своих трудах Михаил Литвак, чувство собственной значимости есть источник счастья.

Но почему похвала и признание работает и будет всегда работать? Потому что мы растем в окружении навязанных оценок и сравнений с сыном маминой подруги и соседом по парте. Потому что считается, что героем быть круто. Это плодородная почва для формирования дефицита собственной значимости, которую с радостью будут использовать учителя, тренеры и руководители, чтобы использовать наш потенциал в своих целях, не задумываясь о цене соразмерной отдачи.

Любопытно, что пространство для героизма открывается только в системе с некомпетентным менеджментом. В отлаженной системе не получится геройствовать. Геройством исполнителя покрываются ошибки менеджера и создается ему карьера, а тот зачастую и пальцем не пошевелит в ответ, чтобы выторговать из бюджета дополнительные ресурсы в качестве благодарности. Спеть же дифирамбы ему ничего не стоит.

Осознание того, что похвала - манипуляция, перевернуло мое восприятие роли исполнителя, менеджера и в том числе родителя/наставника. Теперь в роли сотрудника я всегда предупреждаю о компенсации заранее, а в роли руководителя по несколько раз перепроверяю план и риски и закладываю ресурсы для своих подчиненных на случай внеплановых ситуаций.

Что же делать, если в роли менеджера хочется отметить заслуги, но избежать похвалы? Благодарить и выкладываться по максимуму в ответ, признавать ошибки и работать над ними. Если доступ к бюджету ограничен, то хотя бы обедом за свой счет угостить. Исполнитель же за свой счет переработал и проект в сроки сдал.

| подписывайтесь на @embeddemy
| #коучинг #инсайты

Embeddemy pinned «🤖 AI Hardware Tools Перечислю своих AI помощников в разработке электроники. Сюда же включу и обычные автоматизаторы. Все, что ускоряет работу и освобождает время для интересных задач. Используемые мною помечу как active. Ожидают освоения - backlog. Если вам…»

🤖 AI Hardware Tools

Перечислю своих AI помощников в разработке электроники. Сюда же включу и обычные автоматизаторы. Все, что ускоряет работу и освобождает время для интересных задач. Используемые мною помечу как active. Ожидают освоения - backlog. Если вам известны другие инструменты, добавляйте в комментарии! Пост закреплю.

Список будет отражать процесс разработки платы:

1. Архитектура:
antigravity + draw.io (active)

2. Требования:
antigravity (active)

3. Библиотека:
circuit mind (backlog)

4. Схема:
celus (backlog)
circuit mind (backlog)
diode computers (backlog)

5. ВОМ:
Electronics QA (active)
antigravity (active)
circuit mind (backlog)
diode computers (backlog)

6. Симуляция схемы:
Electronics QA (active)

7. Расстановка компонентов:
diode computers (backlog)

8. Трассировка:
TopoR (backlog)
diode computers (backlog)

9. Симуляция трассировки: -

10. Производство DFM:
diode computers (backlog)

11. Качество QA:
diode computers (backlog)

12. План тестирования DVP:
antigravity (active)

13. Анализ рисков DFMEA:
antigravity (active)
circuit mind (backlog)

P.S. Перед освоением новых инструментов, выжмите максимум из своей EDA.

P.S.S. AI инструменты это ускорители-помощники вашей системы. Сперва строим и оттачиваем свою систему, а потом подключаем помощника. Не наоборот.

| подписывайтесь на @embeddemy
| #AI

Чем меньше знаешь, тем быстрее market entry time

Давно не писал. Надо наверстывать, поэтому сегодня будет технический пост вместо soft-skills. Поделюсь недавним кейсом по теме переходных отверстий.

1 Контекст

Сейчас занимаюсь разработкой платы с процессором i.MX под Linux. Есть требование сделать габариты как можно меньше. К i.MX подключаются DDR, eMMC, видеопотоки, в общем классический high-speed design. High-speed дизайн сразу накладывает ограничения на выбор переходных отверстий. High-density design в моем случае вынуждает быть еще более придирчивым к переходным отверстиям.

2 Теория

Если нужно прокинуть сигнал с Top Layer на Bottom Layer, можно использовать простое сквозное переходное отверстие (through-hole via). Но если сигнал идет с Top Layer на какой-нибудь внутренний слой, у такого via остается незадействованный участок. Этот «хвост» занимает не только драгоценное место, но и начинает работать как маленькая антенна, вызывая переотражения. Чтобы таких «хвостов» не было, используют отверстия, которые проходят не через всю плату:

• для прокидывания сигнала между парой соседних слоев используют microvia;
• если нужно с внешнего слоя уйти сразу на несколько слоев глубже, вместо нескольких microvias используют blind via;
• если переход между несколькими слоями внутри платы, то buried via.

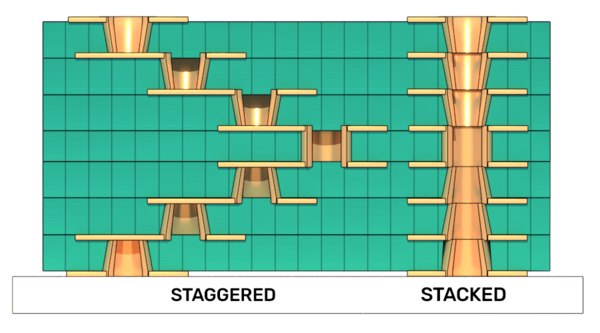

Эти особенные отверстия можно располагать по-разному:

• cтавить друг над другом, получается «колодец»: stacked конфигурация.
• разносить на каждом слое, получается «лесенка»: staggered конфигурация.

Stacked, конечно, самый дорогой вариант, зато дает максимальную плотность и компактность трассировки. Всегда я делал «лесенку», а тут решил сделать «колодец», ибо места мало и бюджет позволяет :) И вот тут всплыл нюанс. Честно говоря, у меня изначально была интуитивная неприязнь к «колодцу» и интуиция меня не подвела.

⛔️3 Практика

Китайцы сделали пилотную серию с «колодцами» без всяких вопросов. Но мой любимый риск-менеджмент перед массовым производством триггернул меня пройти DFM анализ у локальных европейских производителей. Европейский производитель на DFM анализе сказал, что buried via рискованно использовать в стиле «колодец». Чтобы снизить риск, buried рекомендуют относить немного в сторону и делать «лесенку».

Скажу больше, начал копать и нашел статью от Cadence, где рекомендуют максимум два microvia в стиле «колодец». Начиная с трех уровней надежность уже сильно зависит от материала, геометрии, качества заполнения и теплового профиля. Отдельно подчеркивается, что microvia не стоит ставить «колодцем» прямо на buried via: такой способ особенно склонен к растрескиванию, поэтому там лучше делать смещение и уходить в «лесенку».

😩4 Мораль басни

Внутренний ребенок хочет свалить все на безбашенных китайцев или поверить в их технологическое превосходство. Внутренний родитель хочет пожурить за то, что проигнорировал интуицию и не перепроверил технологию перед внедрением. А внутренний взрослый смотрит на дизайн готовой рабочей платы с сотней «колодцев» и морально настраивается на переговоры и переделки.

Справедливости ради я встречал много дизайнов с технологией полного «колодца», так что пост не из рубрики "косяки"....но когда встает вопрос личной ответственности всегда тяжело игнорировать уже известные риски. Оптимальным нашел следующий путь: отодвинуть только buried via, microvia оставить в позиции «колодца». Если время будет позволять, отодвину microvia тоже.

P.S. Иллюстрация будет в комментариях.

| подписывайтесь на @embeddemy
| #high_speed #via #dfm

🎄🎄🎄🎄🎄

Весь мир в ожидании праздника, поэтому и я не буду грузить вас электроникой сегодня, хотя материала поднакопилось.

Лучше поделюсь пожеланиями на год грядущий🎅🏻

Сегодня в канун праздника популярно ставить цели на Новый год. Хочу порекомендовать вам альтернативу - подумать о своих мечтах.

Любая цель - это вопрос плана, дисциплины и усидчивости. Цели нужно корректировать и обновлять как минимум раз в квартал, а не один раз
в год. Движение к цели не дает энергию, а изнуряет, не вдохновляет, а давит дедлайнами и ожиданиями. Мысли о целях могут лишь обесценить ощущение праздника и оставить нас без романтики.

Мечта же подкрепляет мотивацию и греет изнутри. Мечта поддерживает на пути к цели и не дает скатиться в стресс и уныние. Мечта способна приукрасить действительность и вдохновить нас на изменение реальности.

Желаю вам, чтобы в глубине души жила мечта 💫 Отрывок из мультика музыкально окрасит мое пожелание.

Спасибо, что читаете этот канал ❤️
С Новым Годом 🎄

| подписывайтесь на @embeddemy

PQ

Когда искал обувь в торговом центре, заглянул в Тимберленд и был поражен тому, насколько в нем запарились: теплый свет, запах древесного одеколона, неназойливые консультанты. Свет, запах и такт стоят копейки, но зато выделяют их среди остальных обувных салонов и влияют на мое восприятие качества - мне неосознанно кажется, что обувь у них такая же отменная.

То, что я испытал, называется в маркетинге PQ (perceived quality) - воспринимаемое качество. PQ - это про то, как выглядит продукт, как пахнет, каков на ощупь. Акцент на ощущениях, эмоциях и чувствах. Чем выше у вашего продукта PQ, тем ценнее он воспринимается клиентом и тем дороже его можно продать даже с ординарным функционалом.

Как это применимо к инженерной работе?

PQ применим как к результату работы (код, схема, документация и тд), так и к процессу её выполнения (сдача вовремя, уведомление о рисках и переносах, коммуникация без задержек и тд).

Клиентом выступает любое лицо, которое будет соприкасаться с результатом вашего труда. Будь то заказчик, начальник или коллега.

Как повышать PQ?

Прозвучит водянисто, но иначе не сказать: делать удобнее, аккуратнее, чище, структурированнее, эстетичнее, более поддерживаемым для клиента. Заботиться об успехе клиента сейчас и в будущем, быть честным и прозрачным. Как можно чаще запрашивать обратную связь на результат своей работы и корректировать её. Служить клиенту и думать об его потребностях, а не концентрироваться на себе.

Чуть-чуть конкретнее рекомендация - развивать насмотренность и кругозор. Смотреть чужой код, схемы, узнавать про подходы и философию, читать мой канал 😍 Проще всего поработать в компании/команде, где PQ является одной из ценностей.

Зачем повышать PQ?

Я употребил слово "водянисто"⬆️, так как все упирается в личные предпочтения и "вкусовщину". Ведь как однозначно определить "красиво, аккуратно, правильно, нормально"? И почему надо что-то менять, если "и так все работает". Кроме того, стремление к высокому PQ требует дополнительного времени, которое приходится оплачивать из своего кармана.

Для меня это работает как инвестиция в долгосрочные отношения с клиентом и вклад в свою репутацию. И эта инвестиция работает: на каждом рабочем месте мне повышают ЗП или должность ежегодно, а на фрилансе заказчики либо возвращаются сами, либо по рекомендации приходят новые. Со временем и насмотренностью навыки PQ нарабатываются до автоматизма: формируются успешные шаблоны, примеры оформления и т.д.

Тут я оставлю вас отрефлексировать 🙏

P.S. Sorry за общие фразы и абстракции. Я намеренно избегал конкретики, так как по опыту я чаще сталкивался с неприятием этой философии - ведь "и так все работает" и "о вкусах не спорят". Поэтому цель поста - подтолкнуть к размышлениям.

P.S.S Но я не лишаю вас возможностей: время от времени я буду делиться мыслями по этой теме. Если вас заинтересует, вы сможете узнать мои подходы детальнее, пройдя отбор в мою команду разработки.

| подписывайтесь на @embeddemy
| #коучинг #инсайты #карьера

↕️ Не забывай про clearance

Новый интересный #косяк в копилку.

Проводил пре-сертификационные испытания на пробой изоляции. На 4 кВ возникла дуга прямо под конденсатором.

В чем косяк?

А вот непонятно… Зазоры при трассировке и между ногами взяты с запасом. По поверхности не пробило — дуга возникла в воздушном промежутке между «банкой» и платой. Что-то в конструкции самого конденсатора, раз на нижней его стенке сформировался потенциал.

Как лечить?

Диэлектрическая прочность воздуха ≈ 3 кВ/мм. Эффективнее увеличить диэлектрическую прочность воздушного промежутка.

Решение — подложить пластиковую прокладку (spacer). У пластика диэлектрическая прочность минимум 10 кВ/мм.

Что в итоге?

Тесты пройдены вплоть до 5 кВ. На производстве под конденсаторы будут установлены прокладки.

P.S. В идеале надо бороться с причиной и менять конденсаторы. Но успокаивает то, что сертификация будет только до 3кВ, так что жить можно.

| подписывайтесь на @embeddemy
| #automotive #силовая_электроника #пробой_изоляция

Значимое для портала Embeddemy событие не останется без внимания — преодолен рубикон в 200 участников 🎉 Отмечать такие моменты важно, чтобы поддерживать мотивацию.

Как и в прошлый раз, устроим розыгрыш звёздочек: телега случайным образом выберет 5 участников и подарит каждому по 100 звёзд ⭐️

В статистике канала есть параметр — процент включённых уведомлений, и сейчас это 26%. В современном цифровом мире такой процент внимания - ценность. Порадуйте ещё больше колокольчиками 🔔

Ваше внимание и время ценятся превыше всего: полезность в приоритете, исключительно авторский стиль и не чаще 2 раз в неделю:
• в будни, в нерабочее время, про hard skills
• в выходные — про soft skills

Команда Embeddemy постепенно расширяется, а у меня получается выделять больше времени: навыки писания приходят с опытом, также AI-тулзы помогают. Сейчас в разработке несколько мега-полезных продуктов, а впереди много эксклюзивного контента, поэтому stay tuned, делитесь постами и приглашайте коллег ❤️

| подписывайтесь на @embeddemy

🚰 Токи утечки или как защита аналоговых цепей может все испортить

Раньше я уже разбирал, как, подключив делитель опорного напряжения прямо к шунту, я убил опорный уровень. Разбор можно вспомнить здесь: https://t.me/embeddemy/41. Сегодняшний #косяки из той же оперы того же периода.

I В чем косяк?

В #automotive проекте клиенту нужен был дешёвый способ детектировать замыкание сигнального вывода на батарею или землю. Самое простое решение — делитель на сигнальной линии с выводом на MCU. Но батарея может давать десятки вольт, поэтому на выходе делителя нужна защита, чтобы не превысить 3.3 В питания MCU.

Сходу я поставил стабилитрон. В LTspice всё выглядело отлично, времени на прототип не было, плату сразу отправил в производство. Но на реальной плате поведение схемы сильно отличалось от модели. Результаты на фото ниже. После выпайки стабилитрона всё нормализовалось.

II В чем причина косяка?

Все дело в динамическом сопротивлении стабилитрона. При увеличении прикладываемого напряжения оно падает, ток через стабилитрон растёт. Стабилитрон как переменная нагрузка, которая перегружает мой делитель, создавая большой ток утечки.

В аналоговых цепях с высокими сопротивлениями (малыми токами) важно смотреть, что вы вешаете на выход. Если подключить к такой схеме элемент с меньшим сопротивлением (большим током), её поведение поползёт. Теория — тут: https://t.me/embeddemy/41.

III Как пофиксить?

Снизить токи утечки защитной цепи. В дизайне уже стояли диоды Шоттки — у них утечка намного ниже. Перешёл на них — ошибка упала в разы и уложилась в требуемые 10%. Результаты на втором фото ниже.

IV Нужно ли ещё сильнее снижать утечки и ставить обычные диоды?

В моём случае — нет.

Во-первых, обычные откроются позже: ~0.7 В против ~0.3 В у Шоттки.
3.3 В + 0.3 В = 3.6 В — терпимо.
3.3 В + 0.7 В = 4 В — уже перебор.

Во-вторых, это был бы новый компонент в перечне. Добавление нового компонента было нежелательным.

P.S. Зато в малопотребляющих IoT-схемах, где идёт война за наноамперы, обычные диоды — самое то.

| подписывайтесь на @embeddemy
| #косяки #automotive #аналоговая_электроника #импеданс
