📖 Гайд от Microсhip как настольная библия разработчика

Коллеги из Microсhip прислали очень классный hardware гайд (чек-лист) по внедрению в дизайн их микроконтроллеров. Он уникален тем, что в нем ёмко и системно описаны основные моменты для проектирования электронного устройства на базе микроконтроллера. Пользуйтесь на здоровье не только в моменты поиска косяков, но и для регулярного QA. Да, это PICи и SAMы, но для ST тоже пойдет.

1. Обвязка МК: кондеры, бусинки, обвязка кварца и т.д.
2. Схемы обвязки периферии: Ethernet, АDC, USB, SD-card, CAN и т.д.
3. EMC и ESD решения: TVS, фильтры, подтяжки и т.д.
4. Техники разделения земель, земляные петли, типы шумов АЦП и т.д.

| подписывайтесь на @embeddemy
| #MCU #microchip #гайд

🙅‍♂️ Не “problem”, а “issue”: чему стоит поучиться у американских коллег

Одной из отличительных черт американской бизнес-культуры является отношение к «проблемам». И речь идёт не просто об абстрактных традициях, а о том, какие слова используются в повседневной речи. Приведу пару примеров.

1. Слово problem у американцев ассоциируется с почти безвыходной ситуацией. Произнесённое слово problem при обсуждении статуса проекта может заставить коллег нервничать и выставить вас некомпетентным — если только речь не идёт о взорвавшемся кислородном баллоне в космосе. Houston, we have a problem :)

Если в русском языке проблемой принято называть любую трудность или сложность, то при общении с американскими коллегами слово problem лучше вообще исключить из своего словаря.

Вместо него используется слово issue. В зависимости от степени серьёзности добавляется прилагательное: minor issue, major issue, critical issue, blocker issue.

Мне этот подход очень импонирует. В русскоязычной среде каждое упоминание слова «проблема» вызывало у меня тревогу — мозг рисовал наихудшие сценарии, приходилось одновременно разбираться в сути происходящего и справляться с внутренним напряжением. А тревожность и стресс, как известно, только снижают продуктивность.

2. В английском языке существует множество глаголов для решения трудностей: deal with, handle, manage, solve, resolve, address, cope with, tackle, sort out, figure out, fix — и это далеко не всё.

В русском же я могу вспомнить лишь: «решить», «разобраться», «справиться», «побороть», «преодолеть», «разрулить».

Я не утверждаю, что большое количество глаголов даёт американским коллегам преимущество в креативности решения сложных ситуаций. Это всего лишь любопытное наблюдение.

| подписывайтесь на @embeddemy
| #инсайты #коучинг

Заслуживает ли карьера руководителя твоего внимания?

Почему ты пашешь за троих, а повышают коллегу?

А что, если ты всегда хотел в менеджмент — но не понимал, с чего начать?

В этом пошаговом гайде я раскрою мотивацию руководителей и поделюсь рабочим рецептом старта управленческой карьеры. Советы будут полезны не только тем, кто строит карьеру, но и тем, кто развивает собственный бизнес или хочет повысить качество своей жизни.

⏱️ чтение займёт ~6 минут

ЧИТАТЬ СТАТЬЮ

Хабр | VC.ru | Яндекс.Дзен

| подписывайтесь на @embeddemy
| #инсайты #карьера #статья

🤷‍♂️ Помехи от переключений - кто виноват и что делать?

Подготовил для вас суперполезную рубрику в видео-формате - актуальные вебинары Эрика Богатина с субтитрами на русском техническом языке.

Я подписан на его вебинары через корпоративную почту. Обожаю дедушку Эрика за то, что он подкрепляет теорию практикой и каждое измерение не просто показывает, а подробно комментирует — превращая вебинар в пошаговый практический гайд, к которому хочется возвращаться в минуты трудностей и невзгод.

Конкретно этот вебинар - "Три приема для снижения коммутационных шумов на плате", показался мне очень полезным, так как затрагивает близкую для всех тему в микропроцессорной технике. Для новичков этот вебинар послужит фундаментальной базой, для опытных - познакомит с методиками измерений шумов на плате.

✍️ Берите блокноты и ручки, чтобы конспектировать.

[ СМОТРЕТЬ ВИДЕО ]

Тормозит Ютюб? Не беда!
Видео также есть на платформах:
VK Видео | Rutube | Яндекс.Дзен

| подписывайтесь на @embeddemy
| #вебинар #eric_bogatin #шумы #via #signal_integrity

Work like hell & Advertise

Мало просто work like hell. Надо пиарить и хвалить свои результаты публично. Надо advertise, иначе к переработкам привыкнут, повысят коллегу, на собесе не запомнят, клиент не заметит...одни минусы.

Для advertise необходимо бороться с чувством стыда и стеснения, которые только лишают нас возможностей: получить повышение, сменить работу, завлечь клиента, переспросить или познакомиться.

Перестать стесняться непросто, так как в ответ можно получить зависть или осуждение. Исходит оно обычно от неумеющих advertise.

Примеры моего advertise:

• у меня есть сайт-визитка, заряженный LinkedIn и портфолио проектов. С ними всегда прохожу собес или получаю клиента;

• не ухожу с выставок и конференций без новых контактов и пустой визитницы;

• по завершению проекта устраиваю собрание и делюсь новыми знаниями;

• по выполнению сложной задачи озвучиваю, каких сил сверх нормы мне это стоило;

• веду блог с исключительно авторским контентом.

| подписывайтесь на @embeddemy
| #коучинг #инсайты

Немного метрологии 🔬

Намедни впервые не хватило точности дорогого переносного мультиметра Fluke. Обнаружил я это при тестировании #automotive-продукта для рынка США, где соответствие тех. паспорту — вопрос не только сертификации, но и репутации. Для оценки точности нужно было учесть погрешность мультиметра.

Для примера тест оценки точности цепи измерения напряжения 0–24 В с шагом 2 В и допуском ±200 мВ. Вроде широко, но если вычесть ошибку мультиметра, диапазон резко сужается, и выше 20 В результаты уже не проходят по требованиям. Пришлось покупать новый поверенный настольный мультиметр.

На фотке допуски после учёта ошибки каждого мультиметра. Погрешность мультиметра в даташите рассчитывается ± (% of Reading + Digits * Resolution). Например,

Range       Resolution   Accuracy
10.0000 V    100 µV       0.012 + 5
100.000 V    1 mV         0.012 + 5

для точки 24 В: ± (0.012 / 100 * 24  B + 5 * 1 мB) = ± 7.88  мВ

| подписывайтесь на @embeddemy
| #метрология #отладка_тесты #функциональное_тестирование

Ещё одна моя любимая картина. Путь странника пролегает сквозь гущу тумана — от вершины к вершине. Великолепная метафора неопределённости на пути к цели.

Неопределённость — это не что иное, как нехватка знаний или опыта. При неопределённости разум захватывает тревога, которая ждёт в тумане скорее хищников, чем альпийских коров.

Нужно ли ступать в этот туман, чтобы добраться до следующей вершины? Для меня этот вопрос остаётся открытым. Даже если хищников и не встретишь, можно заплутать в тумане, оставив позади прекрасный вид.

Думаю, отталкиваться нужно от своих потребностей. Если есть желание двигаться к следующей вершине — идти стоит. За нерешительность потом придётся винить только себя.

Чтобы страх не мешал двигаться, нужно убедить себя, что неопределённость разгадана. Способов всего два: продумать план на каждое «а что, если…» и идти на ощупь или найти проводника.

Желаю найти своего проводника ❤️

| подписывайтесь на @embeddemy
| #коучинг #инсайты

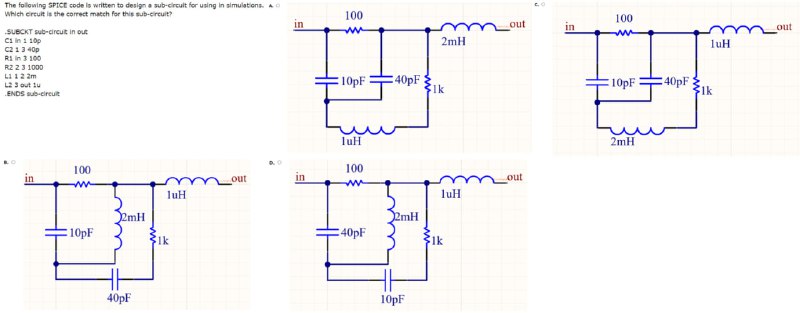

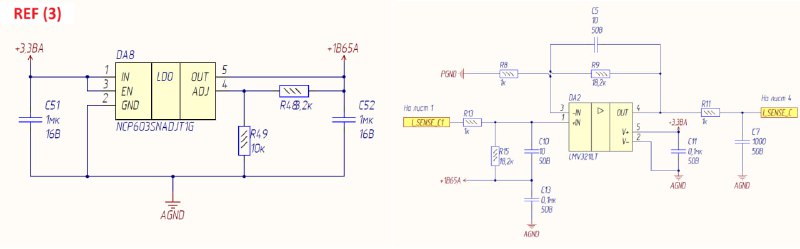

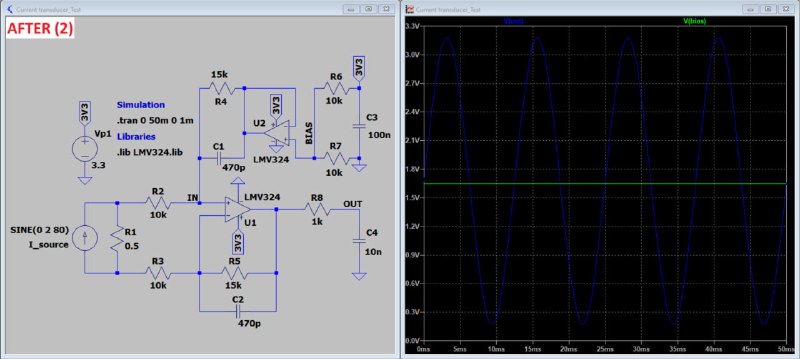

Еще одно задание с собеседования. Теперь по SPICE симуляции схем.

Разбор сделаю в формате видео, в котором также поделюсь опытом применения AI в связке с LTspice.

Монтаж видео займёт время, поэтому разбор выйдет позже, чем через неделю.

| подписывайтесь на @embeddemy
| #собеседование #LTspice

Пример из #automotive про диэлектрический пробой.

В контроллерах управления двигателем (ECU) есть цепь зажигания (ignition): IGBT коммутирует первичку катушки зажигания, а вторичка как трансформатор формирует 0,5–50 кВ для преодоления свечей сопротивления воздуха и поджига смеси.

При трассировке возникает дилемма:
1) делать прямо под дорожкой зажигания полигон земли для экранирования и теплоотвода?
2) опасаться межслойного пробоя и убрать медь вообще?
3) что если оставить землю, но увеличить толщину диэлектрика и вырезать полигон под дорожкой?
Ответ дают расчёты и отраслевые стандарты.

Дано
• 4 слоя FR-4 TG150 1,5мм: препрег между слоями 0,115 мм
• Верхний слой N1: цепь зажигания в пике до 500 В
• Внутренний слой N2: полигон земли
• на сайте нет инфы про удельную прочность FR-4, берем консервативную: 20 кВ / мм
• степень загрязнения: 1

I Расчеты ✅

Напряжение пробоя препрега:

V = E * d = 20 кВ / мм * 0,115 мм = 2,3 кВ

По расчетам имеем 4х запас - это грубая оценка без учета факторов среды. Профессиональным будет обратиться к стандарту для перепроверки.

II Стандарты ✅

Чем конкретнее стандарт под ситуацию, тем точнее учитываются факторы (загрязнение, длительность и величина импульса) и тем меньше выходят spacings/distances. Общие вроде IPC-2221 чрезмерно консервативны. Нам пойдет UL 840. Согласно IPC-2221 потребуется между слоями 0.25 мм (не проходим), но по UL 840 достаточно 0.04 мм (проходим). Напишу про цифры из стандартов позже, пока поверьте.

III Вывод ✅
Проходим с 3-4х запасом по расчетам и стандарту UL 840.

Увидимся через неделю 🙌

| подписывайтесь на @embeddemy
| #automotive #силовая_электроника #пробой_изоляция

Одна из моих любимых картин. Юный Наполеон Бонапарт в военной академии учится посреди ночи. И тень его угрожающе свисает над картой Европы.

Картина меня вдохновляет тем, что напоминает о трёх фундаментальных качествах, необходимых для достижения мечты или цели. Любой, даже настолько крупной, как захват половины мира :) Причем эти качества доступны большинству из нас от рождения независимо от семьи и цвета кожи:
1) целеполагание (создание плана достижения цели)
2) дисциплина (самоконтроль следования плану в борьбе с прокрастинацией или усталостью)
3) терпение (мотивировать себя продолжать при долгом отсутствии результата)

Очевидно, что у каждого разные вводные на старте: знакомства и капитал родителей, способности, талант и т.д. Цели нужно согласовывать с этими вводными, чтобы они были достижимы или не сожрали бы половину жизни.

| подписывайтесь на @embeddemy
| #коучинг #инсайты

Давно не писал. Пора включаться в работу :) Приведу свое решение теста с собеседования выше.

Между цепями на расстоянии d с разными напряжениями V возникает электрическое поле напряженностью E:

E = ΔV / d

Если напряженность E превышает прочность диэлектрика FR-4 20 kV/mm, то возможен пробой.

Начнем с очевидных вариантов А и D, которые как обычная двухслойка Cu | FR-4 | Cu:

✅ A. 5 mil = 0,127 mm → E = 1,5 kV / 0,127 mm = 11,8 kV/mm < 20 kV/mm

✅ D. 10 mil = 0,254 mm → E = 4 kV / 0,254 mm = 15,7 kV/mm < 20 kV/mm

В пунктах В и С под "2layer PCB" понимаю двухслойку с уже двумя диэлектриками между слоями Cu | FR-4 | FR-4 | Cu. Нахожу суммарную напряжённость между двумя слоями:

✅ B. 30 mil = 0,762 mm→ E = (6 + 0,3) kV / 0,762 mm = 8,27 kV/mm < 20 kV/mm

✅ C. 15 mil = 0,381 mm→ E = (4 + 1,5) kV / 0,381 mm = 14,4 kV/mm < 20 kV/mm

😫Однако должен быть один вариант ответа. Допускаю косяки в составлении задания, но выбрать на тестировании надо что-то одно. И если к А и D вопросов нет, то собака где-то в В или С зарыта.

А как прикладываемые напряжения будут влиять друг на друга? Два FR-4 не отделены посередине медным слоем, поэтому их можно представить двумя конденсаторами, соединёнными последовательно. Суммарное напряжение делится по толщине диэлектриков.

Для худшего случая берём сумму пиков:
В.
✅ Слой 20 mil→ 6,3 kV * 20 mil/30 mil = 4,2 kV < 6 kV
❌ Слой 10 mil→ 6,3 kV * 10 mil/30 mil = 2,1 kV > 300 V

C.
✅ Слой 10 mil→ 5,5 kV * 10 mil/15 mil = 3,67 kV < 4 kV
❌ Слой 5 mil→ 5,5 kV * 5 mil/15 mil = 1,83 kV > 1,5 kV

😭 С суммой пиков два варианта ответа, но нужен один. А что если взять разницу пиков?

В.
✅ Слой 20 mil→ 5,7 kV * 20 mil/30 mil = 3,8 kV < 6 kV
❌ Слой 10 mil→ 5,7 kV * 10 mil/30 mil = 1,9 kV > 300 V

C.
✅ Слой 10 mil→ 2,5 kV * 10 mil/15 mil = 1,67 kV < 4 kV
✅ Слой 5 mil→ 2,5 kV * 5 mil/15 mil = 0,83 kV < 1,5 kV

Если приложить 1,9 kV к цепям, рассчитанным на 300 V, сквозного пробоя диэлектрика мы не увидим, но пробой изоляции по воздуху/поверхности вполне возможен.

Привязал за уши 🤷‍♂ Либо я что-то упускаю, либо задание косячно составлено. Буду рад критике.

Следующим постом приведу пример из automotive. Там задачка была поочевиднее :)

Увидимся через неделю 🙌

| подписывайтесь на @embeddemy
| #собеседование #силовая_электроника #пробой_изоляция

Пришло время потренировать тесты с собеседований и освежить знания по силовой электронике!

Недавно решал похожую задачу на проекте, поэтому свой вариант ответа опишу с примером из automotive индустрии.

С удовольствием познакомлюсь с другим мнением в комментариях. Объяснение, как всегда, чуть позже в следующем посте.

@embeddemy #собеседование #силовая_электроника #пробой_изоляция

Embeddemy pinned «📚 Навигация по каналу (жмите на хэштег — переходите к нужной теме) 1. Вопросы с собеседований и лайфхаки для карьеры #карьера #собеседование 2. Про саморазвитие, управление проектами и переговорами #коучинг #инсайты 3. Мой опыт в разработке 3.1 Где я ошибался…»

📚 Навигация по каналу
(жмите на хэштег — переходите к нужной теме)

1. Вопросы с собеседований и лайфхаки для карьеры
#карьера
#собеседование

2. Про саморазвитие, управление проектами и переговорами
#коучинг
#инсайты

3. Мой опыт в разработке

3.1 Где я ошибался и как исправлялся
#косяки

3.2 Примеры кейсов и разбор теории
#цифровая_обработка_сигнала
#аналоговая_электроника
#силовая_электроника
#пробой_изоляция
#измерение_тока
#трансформатор
#signal_integrity
#automotive
#импеданс
#microchip
#шумы
#RoHS
#EMC
#BOM
#MCU
#AЦП
#via

3.3 Моделирование
#LTspice

3.4 Подготовка плат к производству и конструирование
#DFM
#конструирование

3.5 Тесты, оценка рисков
#функциональное_тестирование
#отладка_тесты
#analog_discovery

3.6 Достижение качества
#метрология
#QA

4. Курсы, вебинары, статьи
#онлайн_курсы
#eric_bogatin
#вебинар
#новости
#статья
#гайд

5. Инструменты разработки
#AI

@embeddemy #косяки #импеданс #LTspice #измерение_тока
