Recent Posts 15 shown
Post #185 7.54K
نمونه اینورترهای بدون جعبه
Post #174 5.46K
قطعات و خدمات الکترونیک تعداد محدودی جعبه خارجی مناسب برای ساخت اینورتر ۳ فاز موجود است. متقاضیان به @Knowledge_Plus پیام بدهند.
طول  150mm
عرض 100mm
ارتفاع کلی: 115mm
ارتفاع هیت سینک: 46mm
وزن: ۸۲۰ گرم

این جعبه در زمان سابق وارد شده و امکان تامین مجدد آن فعلا وجود ندارد و بیشتر برای کسانی مناسب است که می خواهند محصول خاص بسازند یا از روی جعبه موجود قالب سازی کنند.
Post #156 9.46K
توجه مهم:

اگر برای ساخت بخش قدرت اینورترهای یک یا سه اسب که مدار چاپی های آنها در کانال قرار داده شده اقدام می کنید، حتما قطعات اصلی و اوریجینال را از فروشنده های مطمئن تهیه کنید. زیرا در صورت استفاده از قطعات غیر اصلی و فیک، آسیب دیدن سریع قطعات در هنگام زیر بار رفتن موتور بسیار محتمل است.

@MC3Delta
Post #153 9.09K
یکی از مخاطبین اعلام کردند که قصد دارند دور موتور متصل به هدربرد اینورتر را با انکودر به صورت حلقه بسته کنترل کنند و سوال کردند با چه روشی می توان این کار را انجام داد؟ به عنوان یک راه به ایشان پیشنهاد شد که از یک برد میکروکنترلر واسط استفاده کنند به نحوی که انکودر به آن متصل شود و بر اساس فیدبک از انکودر و متناسب با دور مورد نیاز با پیاده سازی الگوریتم هایی نظیر PID، ولتاژ خروجی آنالوگی را تولید کند و این ولتاژ متغیر به ورودی متناظر در هدربرد اینورتر متصل شود. البته پیاده سازی این کنترلر توسط خود هدربرد به صورت داخلی هم میسر است که ممکن است در آینده به امکانات نسخه های بعدی اضافه شود.

@MC3Delta
Post #151 8.97K
قابل توجه تعمیرکاران اینورترهای سه فاز صنعتی:

از جمله کاربردهای متصور برای هدربرد اینورتر، استفاده از آن برای بازسازی و راه اندازی اینورترهایی است که برد CPU آنها سوخته و به دلیل گران بودن یا در دسترس نبودن برد CPU، اینورتر عملا غیر قابل استفاده شده است. برای این کار باید پالس های تولید شده توسط هدربرد برای igbt ها، به طریق مناسب به بخش قدرت اینورتر مورد نظر اعمال شود.

@MC3Delta
Post #148 8.57K
یکی از تصورات غلط در مورد اینورترهای درایور موتور آسنکرون این است که خروجی اینورتر دارای شکل موج سینوسی است. در حالی که خروجی اینورترها پالس هایی هستند که از دو بخش فرکانس پایین و فرکانس بالا تشکیل شده اند و عملا بخش های فرکانس بالا توسط موتور فیلتر می شوند. حتی گاهی لازم است برای کمک به فیلترینگ بهتر، در خروجی اینورتر چوک هایی با سیم پیچ های موتور سری شوند. پس خروجی اینورتر پالس است و موج سینوسی نیست.

@MC3Delta
Post #140 10.4K
پیرو سوالات در مورد برد قدرت اینورتر سه اسب که فایل مدار چاپی آن در کانال قرار داده شده، عکسی از نحوه نصب برد قدرت و سایر اجزا روی هیت سینک در اینورتری که برای تست ساخته شد، قرار داده می شود. در این عکس هدر برد و برد راه انداز از روی مجموعه باز شده اند تا برد قدرت قابل رویت باشد.
@MC3Delta
Post #137 9.29K

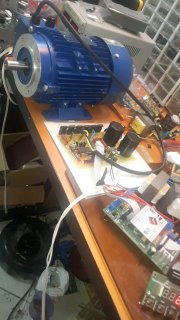

یکی از عزیزانی که هدربرد اینورتر را تهیه کرده اند و برد قدرت دو اسب را مطابق pcb موجود در کانال ساخته اند، این فیلم را ارسال کرده اند.

@MC3Delta
