Всем 👋

Завтра (19го сентября, Сколково) выступаю в качестве спикера на мероприятии "41-й Форум инженерных систем"
14:20 - 16:20 "Сложности на пути к росту"
https://skills.etm.ru/forum-msk24?sessionId=9969d4a7-2624-470d-9d55-733144df678c&page=1#program

Послезавтра (20го сентября, Экспоцентр) выступаю в качестве спикера на мероприятии "Interlight Russia"
12:30-13:00 "Современные тенденции в домашних электрощитах"
https://interlight-building.ru/smartpracticum/

Информация о мероприятии, регистрация, геоданные и пр - по ссылкам.

Всем, кому интересно - welcome.

Достаточно посмотреть ГОСТ на АВ,
ГОСТ Р 50345-2010
ГОСТ IEC 60947-1-2017 ( Стандарт ГОСТ МЭК 60947-1 называет его "вывод с непрямой передачи давления" или "Вывод с хомутиком")
3.3.13 резьбовой вывод (screw-type terminal): Вывод для присоединения и отсоединения проводника или разъемного соединения между собой двух или нескольких проводников, осуществляемого прямо или косвенно винтами или гайками любого типа.
3 . 3 . 1 9 безрезьбовой вывод (screwless terminal): Вывод для присоединения и последующего отсоединения одного проводника или разъемного соединения между собой двух или более проводников, осуществляемого прямо или косвенно пружинами, клиньями, эксцентриками, конусами и т.п. без специальной подготовки проводника, за исключением удаления изоляции.

❗️7️⃣Ну и главное. Кому не хватило всех аргументов выше.

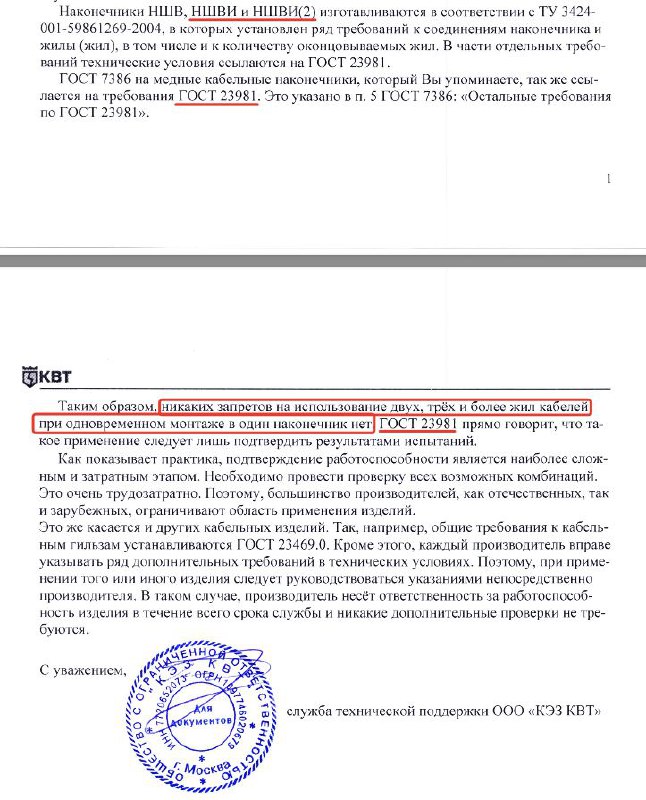

Официальный запрос и ответ от компании КВТ (производителя наконечников, которые используем мы):
"..... никаких запретов на использование двух, трех и более жил... в один наконечник нет."

Итого - запрета на применение 3-х и более проводников в одном наконечнике НШВИ - не существует.
О чем, в том числе, прямо указаывает сам производитель этих наконечников и нормативка.
Под один ВИНТ (прямо под винт, под головку винта) - есть "не рекомендуется". И да, 2 наконечника НШВИ (и неважно сколько в самом НШВИ проводников) "не рекомендуется" под один ВИНТ.

✅Таким образом, подобный вид соединения законен, допустим, не запрещен.
Надо учиться не только "смотрю в книгу вижу фигу", но и в целом применять логическое мышление (иногда очень помогает при изучении тех же ГОСТов).
А если так нужно подвердить свои догадки (или их опровергнуть) - потратить 1-2-3 часа времени и убедиться в этом. Что лично мной и было сделано.

Если вы по-прежнему считаете, что так делать нельзя - просьба КОНСТРУКТИВНО со ссылками на нормативы или официальные ответы от производителей/органы обосновать это.
Но мне кажется, что вопрос закрыт.
Что думаете?

На прошлой неделе в нашем телеграм мы задали вопрос - можно ли (допустимо, законно, нормативно) в один наконечник НШВИ обжимать несколько проводников (3 и более).
Давайте разбираться.

1️⃣Начем с логического рассуждения. Cмотрите на фото. На нем примерно равное кол-во жилок проводников. Предположим - их 100шт.
Каждый по 0,1кв.мм.
Итого в обоих случаях сечение 10кв.мм.
Но с одной стороны это провод 10кв.мм с общей изоляцией, с другой 4 разных проводника.

По факту в данном случае это 2 равнозначных проводника, просто один "удобно" можно обжать наконечником НШВИ 10кв.мм или НШВ, а второй "пучок" в НШВИ 10кв.мм просто не везет. Помешает МЕХАНИЧЕСКИ юбка наконечника. При этом можно взять, например, наконечник НШВИ 4(2) или 6(2) (подобрать более подходящий) или НШВ на 10кв.мм, вставить и обжать.
Тут важно подобрать, так как, если вы хотя бы НЕМНОГО занимаетесь электрикой - то прекрасно знаете, что ни один провод не занимает все 100% пространства наконечника (любого типа). Провода раличных производителей и серий могут иметь различную "плотность" и сечение. При этом все будут "10кв.мм".
Для течения тока не имеет значения в данном случае, это 4 пучка или 1. Ибо по факту это 100 проводников)
С точки зрения ОДНОЙ нагрузки - да, имеет значение длина проводника, так как ток течет обычно по наименьшему сопротивлениею. Но в вопросе это не учитывается, так как применяется для различных нагрузок.

По факту это "распределительный блок". В котором может быть несколько винтов, отверстий, проводников, разного сечения в том числе. Тут важно только то, чтобы общий ток нагрузки не превышал суммарное сечение наконечника.

2️⃣ Теперь о "запрете примерения более 2-х провдников".
ПУЭ 3.4.7
Тут речь о ВИНТЕ. "Присоединение двух медных жил кабеля под один винт не рекомендуется".
В НШВИ даже если под винт - это по факту один проводник.
Далее:
ГОСТ 25034-85
ГОСТ 51321
" Допускается применение ....... более двух одинаковых или различных проводников, при этом количество, номинальное сечение и структуру присоединяемых жил проводников следует устанавливать в стандартах или технических условиях на изделия конкретных групп и видов, элементами которых являются данные зажимы."

То есть по факту это не запрещено.

О том, что нельзя применять 2 проводника разных сечений норматива я не нашел.

3️⃣ НШВ (тот же наконечник, но без пластикового кожуха) прямо в инструкции указывает о допустимости применения более 2-х проводов:
"для соединения двух или более".
Если вам так не нравится изоляционная юбка в НШВИ (буква "И") - удаляем ее и аргументов "против" не будет.

4️⃣Смотрим ГОСТ на наконечники (ГОСТ 7386-80). В нем нет НИ СЛОВА о кол-ве проводников. Только размеры, сечения. А значит в принципе наконечники не ограничивают пользователя в кол-ве обжимаемых проводников.

5️⃣ГОСТ 31602.1—2012, п.7.1
"ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К КОНТАКТНЫМ ЗАЖИМАМ"
п.7.1
"Зажимы должны допускать присоединение двух и БОЛЕЕ проводников....."
прямо обязывает зажим быть готовым к подключению 2х и более проводников.

6️⃣ Что касается применения такого метода в автоматических выключателях.
"Винтовой зажим - контактный зажим, обеспечивающий разборное контактное соединение путем прижатия проводника или кабельного наконечника, закрепленного на проводнике, к рабочей контактной поверхности вывода винтом или гайкой."

У автоматического выключателя это НЕ винтовой зажим.

На каналах уже доступно видео про АВР систему, которую мы применяем.
Из чего она состоит, как работает, показан пример работы, а также прикреплена схема (см описание видео)

Youtube:
https://youtu.be/fm9l6O0Cc5U

Rutube:
https://rutube.ru/video/04e29be13ae5a673eb302f9d7c3ab525/?r=plwd

VK видео:
https://vk.com/video-151241602_456240079

Оставляйте комментарии, делитесь видео, скачивайте схему, подписывайтесь на каналы - в общем, вы знаете, что нужно делать)

❗️Внимание, вопрос❗️:
допустимо ли такое соединение?
Несколько проводников (3,5,10) в одном наконечнике под один винт/зажим?

Скоро обо всем расскажем.
Обзор в процессе записи.
Ждите на Youtube, rutube и vk видео.
Новая линейка dkc yon max

Всем привет 👋
Продолжается попытка заставить производителя делать полноценный, неповрежденный, целый, не бракованный, качественный, не битый, новый товар. Я верю, они могут. Просто не очень хотят.
Пибликую фото принятого нами бокса Иек Титан 5 и его повреждения. А также ответ от ИЕК, которые отказываются признавать это браком.
Интересны еще и формулировки.

Мы писали при подаче заявки:
"царапина 6мм и явно до грунта или до металла, т.к цвет внутри царапины серый.
Также вмятина на двери сделанная явно до окраса дверцы и это не место крепления шпильки"

Их ответ:
"видимая царапина на лкп длиной до 5 мм"
то есть если до 5мм (они, видимо, на глаз по фото через почту опредилили) - это нормаьльно для них) То есть 5мм - ок, а 6мм - не ок. Какая избирательность.
"исходя из фото, не до основного металла"
Тоже классно. Не до основного, а до "второстепенного"))
Мы на месте видим все своими глазами и пишем, а им по фото понятнее.
Более того - ну даже если не до металла - почему это норма для ИЕК?

Вмятину просто проигнорировали (и так сойдет) 👏

В общем бьемся с ними дальше.
❗️Прошу максимальный репост ❗️ Чем больше до них будет доходить информации - тем больше шансов, что там что-то измениться.
Ну и Погорельцевой Н.А. - отдельный привет от нашей студии.

А еще небольшое послание дилерам - надо дожимать ИЕК, чтобы они отвечали за продукт. И принимали брак. Меняли продукцию. А не тихо принимать отказ с их стороны.

Пришли клеммки)
Да, из Китая, но made in germany (так написано). Клеммы обновлённые pti, l/n/pe и l/l. Всего 700шт.
А вы какие клеммы используете?
Важно, чтобы по высоте до 45мм, чтобы под пластрон можно было поставить.

Всем 👋

Думаю все уже столкнулись в той или иной степени с проблемами ютуба в РФ.

У нас уже давно есть Rutube канал и там дублируются все видео.
+ теперь еще добавили функцию Shorts, так что будем и туда добавлять их.

Сейчас нужно собрать 5000 просмотров на канале, чтобы получить верификацию и возможность изменить url канала.

Возможно новые видео будут выходить сначала именно на rutube (он, кстати, и правда становится все лучше с каждым месяцем, пусть и путем копирования самого популярного ресурса).

В общем - прошу подписаться и помочь достигнуть отметки в 5000 просмотров. Ну и если подпишетесь и поделитесь каналом - буду вам крайне признателен) 🙌

Ссылка на канал
https://rutube.ru/channel/24154269/

Заранее спасибо.

Испытайте свой SEверный характер! 💪🏻

Объявляем самый масштабный конкурс года​ для электриков. Победители вместе с командой Systeme Electric поедут в одну из красивейших локаций русского Севера, где состоится Самый SEверный Форум Электромонтажников.

Выполняйте задания, ставьте хэштеги конкурса #выбираюsysteme и #seверныйхарактер, и копите игровые баллы. Вас ждут 3 уровня сложности: чем труднее задание, тем больше баллов можно заработать.

Как пройдёт конкурс:

— с 20 мая по 10 сентября состоится отборочный этап;

— до 15 сентября жюри будет оценивать задания, подводить итоги и выбирать победителей;

— в период с 23 по 27 сентября победители отправятся в поездку.

Регистрируйтесь по ссылке и получайте 10 приветственных баллов: clc.to/ElCCLQ.

*Место проведения и точные даты поездки определятся позднее.

#Конкурсы #Dekraft

Возможно кому-то из участников нашего канала это покажется заманчивым:)

Итак, подведем итоги нашего вчерашнего опроса.

Из почти 600 проголосовавших по итогам опроса 48% ответили "черный", и они были правы 👏
Радует, что большинство (в ВК и IG результаты обратные).

При этом 45% считают, что нулевым является синий провод, и их мнение ошибочно, так как согласно ГОСТ 31946-2012 п.5.2.7.2 "нулевая несущая жила не должна иметь отличительного обозначения". Таким образом, в проводах СИП - черный провод является нулевым (PEN), а синий провод - фазным.

❗️❗️Однако ❗️❗️, если все проводники СИП имеют маркировку, то в этом случае применим ГОСТ Р 50462-2009 (Базовые принципы и принципы безопасности для интерфейса "человек-машина", выполнение и идентификация) , в п.5.2.2. которого указано, что "Нейтральный и средний проводники следует идентифицировать синим цветом. Синий цвет не должен быть использован для идентификации никакого другого проводника, кроме заземленного линейного проводника."

Да, вот такая путаница. И в документах, и в маркировке. Почему на нормативном уровне не принять лишь один вариант - мы не знаем. Но факт остается фактом.

За картинку спасибо участинику группы. А за повод для опроса - группе "СамЭлектрик.ру" в ВК.
