KnowledgePlus.ir

معرفی یک آی سی برای ساخت کلید های خازنی:

https://www.nxp.com/docs/en/data-sheet/PCF8883.pdf

@KnowledgePlus

تمرین برنامه نویسی میکروکنترلر:

برنامه یک ساعت با نمایش ارقام روی LCD یا 7segment را به صورتی بنویسید که برای تنظیم ساعت تنها با یک تک کلید بتوان بخش های ثانیه و دقیقه و ساعت را انتخاب کرد و با همان کلید بتوان مقدار آنها را روی عدد دلخواه تنظیم کرد. در این تمرین زمان فشار دادن کلید تعیین کننده نوع عملکرد آن است و اگر به کلید یک ضربه کوتاه زده شود یک وظیفه و اگر برای مدت مشخصی نگه داشته شود، وظیفه دیگری را انجام می دهد. لازم به ذکر است که در برخی خودروهای جدید با استفاده از نحوه فشار دادن یک کلید و میزان نگه داشتن آن برای حرکت بین منوهای نمایش داده شده و تنظیم مقادیر یا صفر کردن آنها و عملیات مشابه استفاده می شود.

@KnowledgePlus

اخیرا در بررسی کنترلر یک دستگاه صنعتی که در ایتالیا تولید می شود مشاهده شد که علیرغم وجود تکنولوژی های نو حتی در مدل های جدید دستگاه هم از همان مدارهای موجود در مدل های چندین سال پیش شامل آی سی هایی نظیر ne555 و گیت ها و آپ امپ ها و مانند آن استفاده شده است. یک دلیل این مسئله می تواند این باشد که جواب گرفتن دراز مدت از یک دستگاه صنعتی و برطرف کردن اشکالات آن و رسیدن به یک نقطه تعادل امری زمان بر و هزینه بر است که به سادگی به دست نمی آید و بعد از رسیدن به این موقعیت ممکن است تا سال ها توجیهی برای تغییر ساز و کاری که جواب خود را پس داده وجود نداشته باشد.

@KnowledgePlus

چکیده تجربیات و مشاهدات یک صنعتگر از عملکرد صنعت در کشورهای پیشرفته:

یک صنعتگر بسیار باتجربه و توانمند که بصورت مرتب از نمایشگاه های صنعتی در اروپا بازدید می کرد در جلسه ای این مورد مهم را بیان کرد که اگر بخواهم چکیده کل تجربیات و مشاهداتم از بازدید از این نمایشگاه ها درباره نوع عملکرد در صنعت کشورهای پیشرفته را تنها در یک کلمه بیان کنم، آن کلمه "تمرکز" است. به این معنا که در کشورهای پیشرفته روی موضوعات بصورت متمرکز فعالیت می کنند و سعی می کنند تمام زیر و بم موضوع مورد فعالیت را از هر جهت در بیاورند و به ابعاد مختلف آن مسلط شوند به نحوی که در حد مقدور در آن موضوع بهترین باشند.

@KnowledgePlus

جهت اطلاع:

مکان هایی در تهران مانند بنگاه جلوه و گود عبدی و ... وجود دارند که انواع و اقسام دستگاه ها و قطعات متنوع الکترونیکی و مکانیکی بصورت ضایعاتی و اوراقی در آنها به فروش می رسند و ممکن است بتوان یک دستگاه یا قطعه را به قیمتی بسیار نازل تر از قیمت واقعی آن در چنین محل هایی تهیه کرد.

@KnowledgePlus

یک تجربه شخصی:

ورزش، تغذیه سالم و استراحت کافی، توان ذهنی را برای نوشتن و تحلیل برنامه ها و کدهای پیچیده بالا می برد.

@KnowledgePlus

اگر شما یک محصول قابل عرضه مانند یک برد یا ماژول و نظایر آن را طراحی کرده اید و از آن جواب گرفته اید اما به لحاظ تجاری امکانی برای فروش آن را در اختیار ندارید، یک روش این است که به فروشنده های بازار الکترونیک مراجعه کنید و با آنها به توافق برسید که در قبال دریافت درصد معینی از قیمت محصول، آن را برای شما به فروش برسانند.

@KnowledgePlus

نکاتی در مورد تسلط به زبان انگلیسی برای مطالعه متون تخصصی الکترونیک:

1- اگر از جمله کسانی هستید که به دلیل عدم تسلط به زبان انگلیسی همیشه مشکل دسترسی به منابع فارسی را برای مطالعه مباحث الکترونیک دارید، شما را می توان به شخصی تشبیه کرد که ریگی داخل کفش او رفته و ساعت ها با همان کفش راه می رود و از این وضعیت آزار می بیند. اما دقایقی توقف نمی کند تا ریگ را از کفش خود در بیاورد و خود را خلاص کند. گاهی با افرادی برخورد می شود که سال های سال است که از این عدم تسلط به زبان انگلیسی برای مطالعه متن های تخصصی می نالند و همیشه یکی از دغدغه های آنها دسترسی به منابع فارسی است. اما اگر فقط چند ماه وقت می گذاشتند می توانستند این مشکل را خیلی زودتر از اینها حل کنند و دریچه بزرگی را برای بهره بردن از منابع علمی به روی خود بگشایند.

2- هیچ دلیلی ندارد کسی که می تواند کتاب های الکترونیکی یا دیتاشیت ها را به راحتی مطالعه کند، حتی یک صفحه متن راجع به آشپزی یا فلسفه را هم به همان راحتی بخواند. زیرا کلمات بکار گرفته شده در متون تخصصی با هم متفاوت هستند. بنابراین برای پیشرفت سریع در مطالعه منابع الکترونیک، پروسه های طولانی مدتی مثل رفتن به کلاس زبان چندان راهگشا نیست و بهترین راه حمله کردن مستقیم به ترجمه متن است. با توجه به تکراری بودن بسیاری از کلمات در متون تخصصی، بعد از مدتی کار در این زمینه سرعت پیشرفت بسیار زیاد خواهد شد.

3- اگر شما در این مورد دچار مشکل هستید و از یک حداقل اطلاعات در زمینه زبان انگلیسی برخوردارید، توصیه می شود متنی درباره موضوع مورد علاقه خود (مثلا Manual یک میکروکنترلر) را انتخاب کنید و سعی کنید با کمک دیکشنری شروع به ترجمه آن کنید. بعد از مدتی ممارست و صرف وقت احتمالا پیشرفت خوبی برای شما در این زمینه حاصل خواهد شد و ای بسا رسیدن به تسلط در این مورد شاید بسیار آسان تر از آن چیزی باشد که قبلا فکر می کردید.

@KnowledgePlus

نقل تجربه ای از اقدام برای خرید نسخه اصلی IAR:

چند سال پیش ایمیلی مبنی بر تمایل برای خرید نسخه لایسنس دار نرم افزار EWAVR به بخش فروش شرکت IAR ارسال شد که بعد از اطلاع از ایرانی بودن خریدار، پاسخ درستی ندادند و در نهایت موضوع به کلی منتفی شد.

@KnowledgePlus

در جلسه ای از شخصی با تجربه و با سابقه طولانی فعالیت تخصصی در الکترونیک سوال شد که آیا شما از ورود این تعداد بالا از افراد مختلف به حوزه الکترونیک نگران نیستید که رقیب کاری شما شوند؟ آن شخص پاسخ داد که خیر نگران نیستیم. زیرا اکثر این افراد به جای اینکه بصورت متمرکز دنبال یک موضوع بروند، از ترس عقب نماندن از قافله و بدون عمیق شدن در یک بخش دائما دنبال موج های ایجاد شده از این سو به آن سو می دوند و بیشتر وقت و انرژی خود را تلف می کنند. بنابراین به تخصصی که ما سال ها برای آن بصورت متمرکز وقت گذاشته ایم حتی نزدیک هم نمی شوند. چه برسد به این که بخواهند با این اطلاعات سطحی و تجربه کم به عنوان رقیب کاری محسوب شوند.

@KnowledgePlus

نظر سنجی: به نظر شما برای کسی که از مراحلی مثل سربازی و فارغ التحصیلی و استخدام عبور کرده باشد، دارای شغلی با درآمد عالی باشد، تشکیل خانواده داده باشد و در یک کلام بار خود را بسته باشد، تلاش برای به اشتراک گذاری تجربیات و کمک به دیگران:

وظیفه ای اخلاقی برای کمک به رشد جامعه است – 758
👍👍👍👍👍👍👍 94%

کاری اشتباه و عین وقت تلف کردن است – 46
▫️ 6%

👥 804 people voted so far. Poll closed.

یک نکته پایه در مدار:

هنگامی که درباره جریان خازن صحبت می شود باید به این نکته توجه کنیم که هر چند الکترون ها از یک سمت خازن وارد و از سمت دیگر خارج می شوند. اما به دلیل وجود عایق بین صفحات خازن، در حالت ایده آل الکترون ها امکان عبور از بین دو صفحه خازن را ندارند و این جریان کشی در واقع به دلیل تجمع بارهای مخالف روی صفحات خازن است.

@KnowledgePlus

آدرس یکی از موقعیت هایی که درآمد قابل توجهی را می توان در الکترونیک از آن کسب کرد اینجاست:

دستگاهی با اجزا و material بسیار گران قیمت که بدون مداری که شما طراحی کرده اید یا برنامه ای که برای کنترل آن نوشته اید، کار نکند.

@KnowledgePlus

ساخت Wave player با سری Attiny در چندین سال پیش توسط آقای Chan مولف کتابخانه Fatfs
http://elm-chan.org/works/sd8p/report.html

@KnowledgePlus

یکی از منابع ایجاد باگ در برنامه نویسی عدم توجه به اولویت عملگرها است. موارد متعددی مشاهده شده که خطایی در کامپایل برنامه وجود نداشته، اما به دلیل توجه نکردن به اولویت عملگرها نتیجه کار مطابق انتظار نبوده است. بنابراین به جز مواردی که از ترتیب انجام عملیات کاملا مطمئن هستیم، توصیه می شود برای هر مرحله از عملیات از پرانتز استفاده کنیم تا جلوی این نوع اشتباهات ناخواسته گرفته شود.

@KnowledgePlus

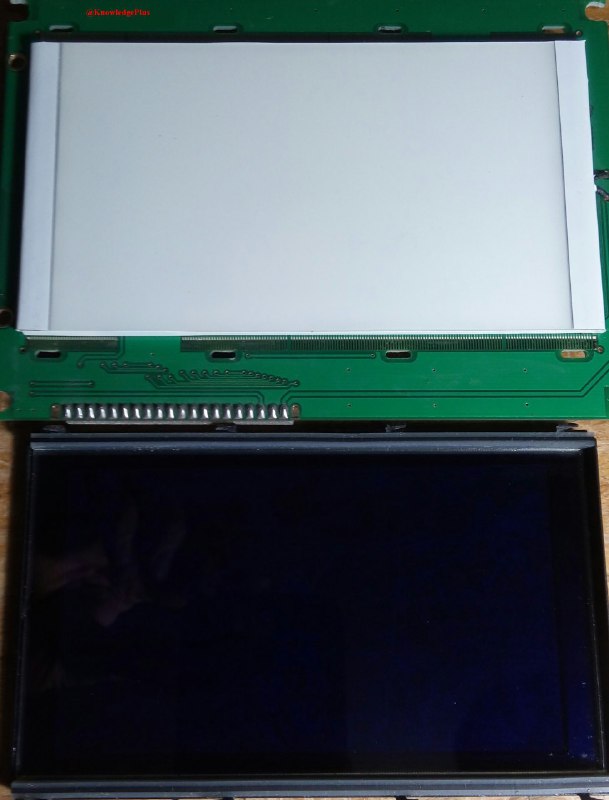

در این تصویر صفحه روی یک LCD گرافیکی 240x128 با کنترلر T6963c با آزاد کردن خارهای آن باز شده است.

@KnowledgePlus

نمونه عملکرد کنترلر 90 مرحله ای برای فرمان به درایور استپر موتور:

http://www.aparat.com/v/anOQN

@KnowledgePlus

مطلب زیر از طرف جناب آقای زارعی مدیر فروشگاه کویر الکترونیک درباره قطعات اصلی و تقلبی برای ما ارسال شده است:

- ایسی اورجینال و حتما new باشد:
این مورد مهم هست متاسفانه توی بازار اصلا اشاره به سال ساخت نمیشه و بیش از ۷۰ درصد خریداران اصلا به تاریخ توجه ندارند یا اصلا نمیدانند. خیلی ساده هست روی ایسی براساس تعداد هفته ای که تولید میشه زده میشه مثلا 1320 منظور سال ۲۰۱۳ و هفته ۲۰ هست و معمولا ۲۰۱۲+ رو جدید میگیرند البته میکروها معمولا ۲۰۱۶ و ۲۰۱۷ بهتر هستند ولی گرون تر هست. میکروهای تولید قدیمی ارزان تر و بالک معروف هستند البته برای سایر قطعات نیز تاریخ ساخت صدق میکنه.
- مطلب مهم بعدی غیراورجینال هست:
متاسفانه خیلی ها فکر میکنند هر ایسی روش زده کره مالزی و... اصلی هستند ولی chn یا همون چین تقلبی هست. این مورد بسیار اشتباه هست. چرا که ایسی اورجینال معنیش اینه توسط شرکت اصلی یا تحت لایسنس اون شرکت ساخته شده چه بسا شما قطعه ای حتی از دیجی میخرید روش زده chn پس این دلیل بر غیراورجینال بودن نیست.
- نکته مهم بعدی در تشخیص هست:
به هیچ عنوان قابل تشخیص ظاهری نیستند بنده شخصا هر نمونه ای خواستید میارم چک کنید پس لطفا اصلا ۱ درصد به فکر این نباشید قطعه از روی ظاهر میشه تشخیص داد چی هست.

@KnowledgePlus

چند نکته خلاصه شده از بخش های جدید فیلم های آموزش XMEGA با موضوع مقایسه کننده آنالوگ که قرار است بزودی آپلود شود:

1- در XMEGA حداکثر 4 مقایسه کننده آنالوگ مستقل وجود دارد (مقایسه شود با سخت افزارهای مشابه در سایر خانواده ها).
2- تاخیر مقایسه کننده ها در حد چند ده نانو ثانیه است.
3- در منحنی مشخصه مقایسه کننده، قابلیت اعمال هیسترزیس وجود دارد.
4- به غیر از اعمال سیگنال آنالوگ از طریق پین ها می توان از خروجی DAC و یک ولتاژ مرجع داخلی و کسری از Vcc برای عملیات مقایسه استفاده کرد.
5- دو مقایسه کننده می توانند در کنار هم یک window را به سیگنال ورودی اعمال کنند که وضعیت سیگنال نسبت به این پنجره قابل آشکارسازی است.
6- مقایسه کننده ها قابلیت ایجاد وقفه و Event را دارند.
7- در برخی خانواده ها پین های مشخصی قابلیت تبدیل به منبع جریان را دارند که از این خاصیت می توان برای شارژ خازن ها در کلید ها خازنی استفاده کرد.

@KnowledgePlus

"برای تولید نت موسیقی، ابتدا باید بر این نکته اساسی واقف بود که نسبت فرکانس هر دو نت متوالی در دستگاه موسیقی بین المللی (فاصله نیم پرده) برابر است با عدد 1.059463 که این عدد در واقع ریشه دوازدهم عدد دو می باشد. در توضیح بیشتر این مسئله می توان به سازهایی مانند پیانو اشاره کرد که 12 نت با نام های مستقل روی آنها تعریف می شود و فاصله فرکانس بین هر دو نت متوالی با هم برابر است. با توجه به دو برابر شدن فرکانس در دو نت همنام (مثلا دو Mi متوالی) و وجود 12 نت در این فاصله، بنابراین فاصله فرکانسی هر دو نت مجاور برابر ریشه دوازدهم عدد 2 خواهد بود. حال اگر یک نت را به عنوان نقطه مبنا در نظر بگیریم، فرکانس نت بعدی 1.059463 برابر نت فعلی و فرکانس نت قبلی هم همین فرکانس تقسیم بر 1.059463 خواهد بود. با توجه به تدوین قراردادی مبنی بر قرار دادن یکی از نت های La برابر با 440 هرتز، می توانیم همین عدد 440 هرتز را به عنوان مبنا در نظر بگیریم و فرکانس نت های بعدی و قبلی را با ضرب یا تقسیم متوالی بر آن بدست بیاوریم. "

در مطلب بالا که برای اولین بار در سال 1388 در انجمن ECA نوشته شد و در سایت ها و وبلاگ هایی هم منتشر شده، فرکانس نت La (یا همان A) برابر 440 هرتز است که در متن اولیه Do نوشته شده بود.

@KnowledgePlus
