💬 Концепция DFM. Баланс меди.

Продолжение темы DFM, которая уже включает в себя вопросы важности этой концепции, формирования структуры слоёв платы, минимальных параметров элементов топологии и контроль наличия кислотных ловушек при трассировке.

📌 Соблюдайте баланс меди.

⚠️ Несоблюдение баланса меди в проекте печатной платы — еще одна частая проблема, которую допускают при разработке и которая оказывает прямое влияние на риск возникновения плоскостной деформации (изгиб и кручение) платы. Вопрос допустимой по IPC деформации мы рассматривали ранее.

🔸 Баланс меди включает в себя:
- баланс меди внутри одного слоя печатной платы;
- баланс меди между всеми слоями ПП относительно ее центра;
- баланс расположения металлизированных отверстий.
🔸 Рекомендуемая разница по меди между слоями не более 30%.
🔸 Не забывайте добавлять сетчатые полигоны на свободные участки.
🔸 Полигоны земли, питания и просто большие заливки медью следует располагать симметрично относительно центра платы.
🔸 Базовую медь, глухие и слепые (скрытые) отверстий также следует располагать симметрично относительно центра платы.

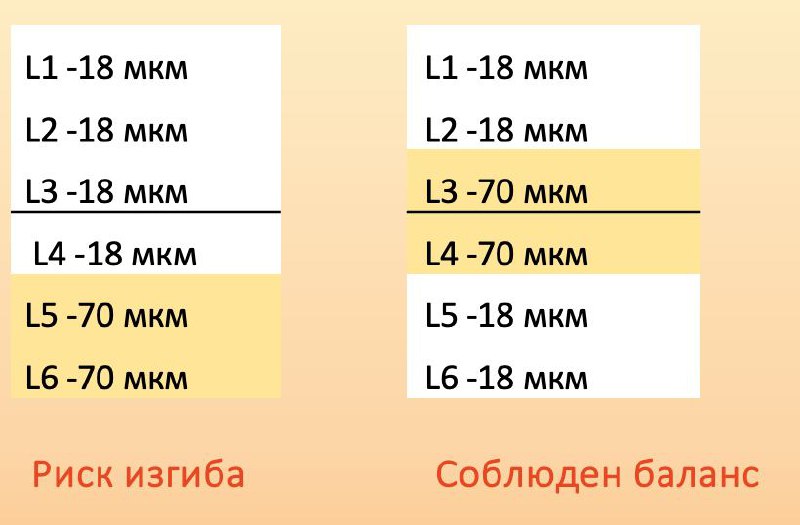

🔸 Примеры баланса меди в стеке, топологии платы смотрите на рисунках.

Отметим, что на нашем канале уже есть подробный пост, как соблюсти баланс меди.

📙 Рекомендации по проектированию с технологическими возможностями и практическими советами для жестких печатных плат есть в нашем руководстве по проектированию.
