Тепловизоры на стоянках электромобилей. Часть 2. Профилактика
пожаров

Про ежедневное использование видеокамер с тепловизорами в СТУ ничего не говорится. Но это не значит, что владелец объекта не может воспользоваться преимуществами, которые дает это оборудование (им в любом случае здание придется оснастить) для снижения рисков пожаров.

Программное обеспечение, устанавливаемое на серверах современных систем видеонаблюдения, имеет функцию видеоаналитики, которая решает уже привычные задачи по безопасности – распознавание лиц и номеров автомобилей, выявление оставленных без присмотра вещей, определение необычного поведения людей и так далее.

Добавить к этому дополнительный аналитический модуль по обработке изображений от тепловизоров – несложная задача, которая превращает «пассивное наблюдение» в «активную профилактику пожаров». И без участия человека.

Контроль температуры электрооборудования
80% возгораний электромобилей происходит в процессе зарядки, поэтому «тепловой» надзор за самой зарядной инфраструктурой стоит на первом месте. Он выявляет первые признаки тепловых аномалий (перегрева) кабелей, коммутационного оборудования, соединений и корпусов зарядных станций.

На основании этого у службы эксплуатации может внезапно появиться работа по профилактическому ремонту оборудования, находящегося в зоне риска. Но это намного более благодарная деятельность, чем восстановление стоянки после пожара.

Контроль температуры аккумуляторов

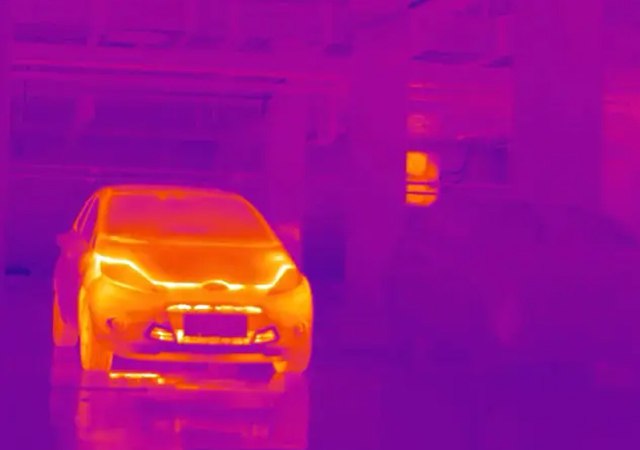

Вторая функция ежедневного использования камер с тепловизорами еще более очевидная – выявлять подозрительное тепловое поведение аккумуляторов электромобилей.

В обоих случаях, когда температура контролируемого объекта превышает допустимые значения, автоматика подает тревожный сигнал диспетчеру.

Обычно одна видеокамера с тепловизором контролирует 2-3 машино-места и зарядных станций. Для контроля состояния батарей рекомендуется устанавливать тепловизионные камеры ближе к полу (обычно со стороны зарядной станции), направив объектив на дно электромобиля. Настройка системы может быть такой: 100 градусов поверхности аккумулятора – привлечение внимания, 120 градусов – порог срабатывания аварийной сигнализации.

Цена камер
Камеры с тепловизорами могут определять температуру объекта размером от 20х20 см на расстоянии:
- недорогие модели (около 100 000 руб. за шт.) – до 3-7 метров,
- дорогие модели (около 350 000 руб. за шт.) – до 35 метров.
Максимальный порог определения температуры – 550 градусов.
Цены и характеристики приведены для камер Hikvision (Китай).

Вряд ли эти функции будут четко описаны в Своде правил, но бережливый заказчик, потратив совсем небольшую сумму на ПО, может повысить пожарную безопасность объекта и, кроме всего прочего, получить дополнительный козырь в переговорах о скидках на страховку здания.

В следующий раз ответим на вопрос – насколько опасно тушить аккумуляторы электромобиля водой?

Тепловизоры на стоянках электромобилей. Часть 1. Тушение пожара

В специальных технических условиях (СТУ) по пожарной безопасности, на которые мы ссылаемся, указываются только мероприятия «для тушения пожара подразделениями пожарной охраны». Ничего не говорится о будничном использовании видеокамер с тепловизорами, скажем для выявления потенциальных угроз и для профилактики возгораний. Об этом – чуть позже. А пока узнаем, как используются тепловизоры при тушении?

Что и где горит?
В заполненном дыму подземном паркинге непросто ответить даже на простой вопрос: какая машина охвачена огнем? С двигателем внутреннего сгорания? Электромобиль? Или гибрид? А какая модель конкретно? С каким расположением высоковольтного аккумулятора?

В некоторых моделях электромобилей батареи могут находиться в поддоне под полом, в других – на полу внутри салона. У гибридов могут быть и другие варианты – под задним сидением, за ним или непосредственно в багажном отделении. Все их тушат по-своему.

Тяговый аккумулятор может являться источником мощного пламени длительного действия, он продолжает и продолжает гореть, никак не унимаясь. Стационарная видеокамера с тепловизором позволяет диспетчеру/командиру пожарного расчета обнаружить источник огня (раскаленный аккумулятор) даже в условиях плохой видимости и по рации точно сориентировать пожарную команду, действующей в непроницаемом дыму.

Точное знание расположения аккумулятора в машине – это еще и вопрос личной безопасности пожарного. Ведь используя гидравлические ножницы, электропилы, резаки можно по ошибке вспороть или раздавить тяговый аккумулятор и получить фатальный удар током.

Кстати говоря, сохраненный на сервере видеоряд начала пожара позволяет диспетчеру определить точную модель аварийного автомобиля и передать ценнейшую информацию пожарному расчету, который еще находится в пути.

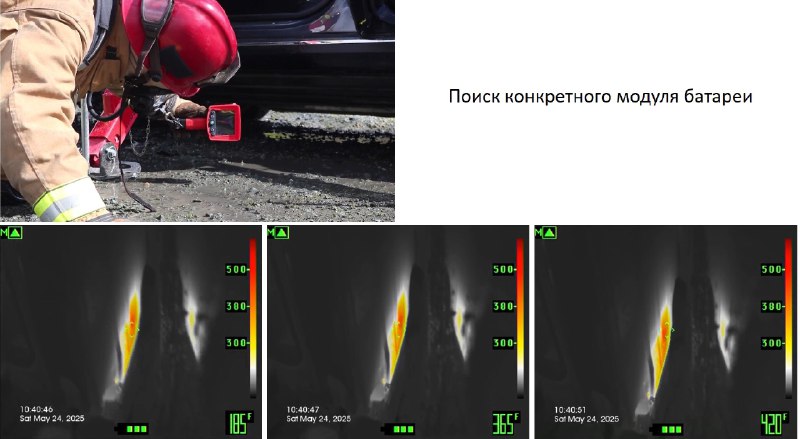

Цель – конкретный модуль аккумулятора
При тушении и охлаждении аккумулятора почти бесполезно «поливать» всю его поверхность целиком – она слишком большая для 1-2 пожарных рукавов. Необходимо обнаружить самую горячую точку батареи (конкретный модуль) и направить струю воды строго на нее. Беспрерывный поток должен быть сконцентрирован в этом месте на протяжении длительного времени, десяток минут – обычное значение.

В таком точном прицеливании тепловизор абсолютно незаменим.

Защита от повторного возгорания
Аккумуляторы любят самовозгораться и после завершения тушения. Чтобы не начинать всё заново, необходим длительный контроль температуры батареи. Тепловизор должен показать, что хотя бы в течение 45 минут аккумулятор имеет такую же температуру, что и окружающая среда. Только после этого останки электрокара можно отвозить «на карантин» – в безопасное место, где они должны храниться не менее, чем в 15 метрах от любых огнеопасных материалов.

Уже этих трех пунктов достаточно, чтобы стационарные видеокамеры с тепловизором, а также переносные тепловизоры стали обязательным элементом оснащения подземных стоянок с местами для электромобилей и подзаряжаемых гибридов.

Обратим внимание, что на одном из фото видно, что пожарный расчет с помощью специальных опор приподнял край автомобиля, чтобы получить удобный доступ к аккумулятору под днищем – и для тушения, и для контроля температуры батареи.
Поэтому установка стационарных видеокамер с тепловизором должна выполняться с учетом такой конструктивной особенности размещения батарей, вплоть до расстановки камер у пола стоянки (пример в следующем посту).
Продолжение следует.

Новые требования для автостоянок электромобилей: ТЕПЛОВИЗОРЫ

В Москве с 2025 года 5% всех парковочных мест на объектах нового строительства должны быть оснащены зарядками для электромобилей. В 2026 году город планирует поднять это минимальное значение до 10%, в 2027 году – до 15%.

Требования есть, а нормативов … нет. Весь рынок с жгучим нетерпением ждет, когда же увидит свет Свод правил «Системы противопожарной защиты. Стоянки автомобилей. Требования пожарной безопасности».

Без него проектирование стоянок выполняется только на основании Специальных технических условий (СТУ), разрабатываемых для каждого объекта.

В этом году в СТУ по нескольким объектам стал фигурировать новый пункт, который, как мы полагаем, станет широко распространен:

«Помещения хранения электромобилей и подзаряжаемых гибридных автомобилей:
- Оснастить камерами с встроенным тепловизором с выводом сигнала в пожарный пост/диспетчерскую;
- На въезде (выезде) в автостоянку для пожарных подразделений оборудовать место, где будет расположен тепловизор».

Для чего нужны тепловизоры? Широкий круг специалистов, с кем мы разговаривали, не смогли дать уверенный ответ. Но мы продолжали искать информацию и кое-чего нашли.

Сделайте свои предположения, для чего же нужны тепловизоры на стоянке электромобилей? А в следующем посту мы поделимся своими изысканиями.

Чек-лист для покупателя квартиры в жилом доме с техническими балконами для наружных блоков

Рис. Пример плана с техническим балконом, закрытым декоративной решеткой

Шаг 1. Проверка типа и размеров технического балкона

Запросите у застройщика план этажа и ответьте себе на вопросы:

- Какой тип технического балкона – «широкий» или «глубокий»?

Главным критерием работы наружных блоков является температура окружающего воздуха, для сплит-систем она обычно составляет 43-45 C.

«Широкие» балконы с большой вероятностью могут такие условия обеспечить, а вот «глубокие», зачастую, не могут. Должного воздухообмена не происходит, температура воздуха растет, переходит границу допустимой, и блоки перестают работать.

Кстати говоря, это дает производителям полное право снять кондиционеры с гарантии.

Рис. «Широкий» и «глубокий» балконы

Продолжаем проверку:

- Определите размеры балкона.
- Определите число наружных блоков на балконе, посчитав количество жилых комнат и кухонь на этаже.
- Сравните размеры балкона в ЖК с требуемыми размерами из таблицы.

Рис. Таблица с приблизительными размерами широкого балкона

Шаг 2. Длина фреонопроводов между наружным и внутренним блоками

- Аккуратно измерьте трассу от местоположения наружного блока на балконе до самого дальнего внутреннего блока в квартире.

Большинство сплит-систем работают с трассами длиной 20, максимум 25 метров. При определении расстояния учитывается реальный маршрут труб – по общим коридорам, холлу, с учетом подъемов и опусков.

Если значение превосходит 20-25 метров, то вам придется подготовиться к покупке профессионального дорогостоящего кондиционера, вплоть до VRF системы. Ее монтаж также обойдется значительно дороже, чем обычного кондиционера.

Рис. Длина фреонопроводов

Шаг 3. Тип ограждения технического балкона

- Выясните чем будет огражден технический балкон.

На кону не эстетика, а возможность отвода необходимого тепла от всех наружных блоков. Чем меньше площадь свободного для движения воздуха пространства, тем больше шансов остаться без прохлады.

Оптимальная площадь живого сечения фасадной решетки – 80%.

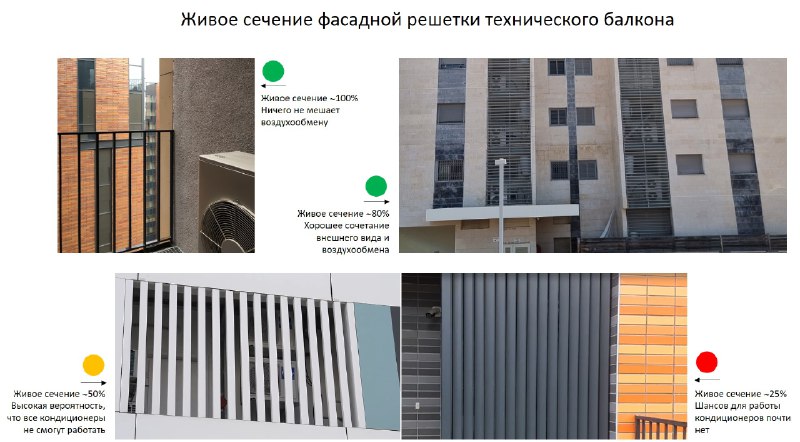

Рис. Четыре примера ограждения технических балконов

Шаг 4. Делаем выводы

Теперь можете сделать вывод. Чем больше вы страдаете от жары, тем строже относитесь к проверке – никаких маленьких, но глубоких балконов, закрытых плотными решетками.

Если есть альтернатива – квартира в подходящем доме с широкими техническими балконами, выбирайте ее.

А если кондиционерами пользуетесь лишь по праздникам, то можете снизить требования.

Анонс!
В январе 2026 в журнале АВОК выйдет наша статья с подобным чек-листом по элитным ЖК, оснащенными системами центрального кондиционирования. Сразу по выходу журнала мы опубликуем пост на эту тему и в канале. Подпишитесь, чтобы не простить.

Анонс: ошибка в выборе квартиры, о которой вы не задумывались

Кто ж думает о том, что неудачная планировка этажа в ЖК может испортить все впечатление от долгожданного приобретения.
И виной тому … бессонная ночь в летнюю жару. Ведь установленные кондиционеры сами собой выключаются или работают вполсилы.
Технические балконы для наружных блоков – это и спасение, и наказание – тут как повезет.
Мы подготовили чек-лист для покупателей квартиры в таких домах, который позволит избежать ошибок и неприятных сюрпризов.

Краткое содержание:

Возможные ошибки:
- Малые размеры и неудачная форма балкона
- Малое живое сечение фасадной решетки
- Большая удаленность балкона от вашей квартиры

Потенциальные угрозы для жильца:
- Возможный перегрев и постоянное отключение наружных блоков
- Увеличение бюджета из-за возможной замены бытовых кондиционеров на профессиональное оборудование (VRF)

Сам чек-лист – в следующем посте.

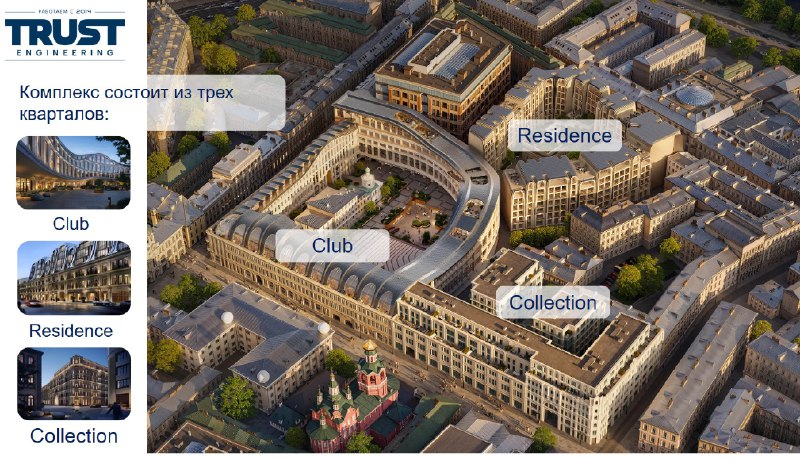

Наш подход к проектированию премиальной недвижимости принес плоды
