Наведение артиллерии | Тысячные, буссоль, панорама

Как сказано в последнем ролике про артиллерию, сюда будет опубликован пост о том, как наводится орудие при стрельбе с закрытой позиции. Процесс, в целом, несложный, но в нем слишком много нюансиков и новых терминов.

Итак, начнем с БАЗЫ. Напомню, что в военном деле для выставления угла наведения и направления для артиллерии (и не только) применяются не привычные градусы, а тысячные. То есть окружность у нас представлена не 360 градусами, а 6000 тысячными. Преимущества очевидны: градусы слишком грубы в оценке, и частенько вылезают эти противные "полградуса", «чуть меньше», «чуть больше», а вот с тысячными из-за величины единицы такого не происходит. Не отходя далеко: тысячные — это на самом деле такая военная база, что ужас. Именно они «насечены» на оптике и используются для определения дистанции до объекта («дуй в 1000»). Но об этом поговорим потом, здесь важно знать, что у нас не 360 градусов, а 6000 тысячных. А также то, что у нас округляют значение в меньшую сторону (1/6000), на Западе — в большую (1/6400), а «нитакусики» шведы не округляют (1/6283). Запись тысячных обычно выглядит так: 60-00, 15-00, ну, единица — 0-01. 60-00 — это 360 градусов, 15-00 — это 90 градусов.

Следующий нюанс — буссоль. В ролике сказано, что это специальный компас, где вместо градусов оперируют тысячными. В целом с ней все довольно просто. Из штаба приходит указание на направление, которое надо выставить в буссоль. И тут есть два варианта.

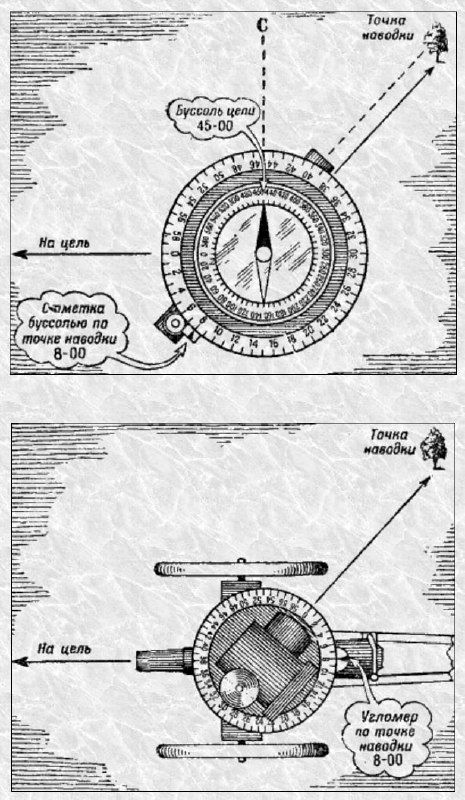

Первый вариант — когда мы ставим буссоль перед установкой орудия. Ставим буссоль на предполагаемое место размещения орудия, устанавливаем правильный угол в ней, а дальше ищем точку наводки в окуляр буссоли: дерево, ЛОПАТА, фонарный столб — любой заметный ориентир. Зафиксировавшись на точке наводки, смотрим, какой получился угол в тысячных, и сообщаем его наводчику орудия, а также указываем, какой ориентир он должен искать. После этого СВОрачиваемся и на это место ставится орудие. В панорамном прицеле орудия выставляется этот угол в тысячных, и наводчик при помощи механизма горизонтальной наводки наводит прицел на ориентир. Бинго! Орудие стоит в направлении целей.

Второй вариант, чуть более муторный, — когда орудие уже стоит. Буссоль устанавливается недалеко от орудия и наводится на нужный угол. А далее, к примеру, на буссоли ПАБ-2М есть два значения (приложены). Есть «черные» значения буссоли, а есть «красные» значения угломера. Мы сначала выставляем черные, после установки сбрасываем красные до нуля и направляем окуляр буссоли на ПАНОРАМНЫЙ ПРИЦЕЛ орудия, тем самым получая угломерные красные значения. Эти значения мы передаем расчету, они выставляются на панорамном прицеле, и делается то же самое, что и в первом случае. То есть панорамный прицел наводится на буссоль, так как она стала точкой наводки. Естественно, орудие смещается, а вместе с ним и прицел, поэтому обычно следует еще пара корректирующих замеров до того момента, как орудие встанет в правильную позицию. И опять Бинго!

После этого буссоль может со спокойной душой убираться или же остаться на месте и служить точкой наводки. Дополнительно к ней могут найтись и другие точки наводки (в том числе ночные) для панорамного прицела орудия: всякие заметные ориентиры — столбы, деревья, дома и даже ЛОПАТА. Их значения в тысячных «снимаются» и запоминаются. А зачем они нужны? Все просто. Как ты знаешь, у всего есть отдача, и нередки случаи, когда под действием отдачи орудие начинает уходить левее или правее. И вот, зная углы своих ориентиров в прицеле, можно довольно легко восстановить прошлую наводку, ну и корректировать стрельбу надо относительно чего-то: «на тысячную больше лопаты» и т. п. Кстати, ориентиры выбираются обычно с левой стороны орудия, так как справа в большинстве систем тебе будет мешать поднятый ствол, но это такое очевидное, но выбираются они сзади или спереди, так как смещение орудия вперед назад не так критично, как смещение левее или правее. Панорамка крутится на 360 или на все 6000, так что и без разницы.
