Коробочка обрела домик, теперь живет в распечатанном корпусе

Жду когда можно Yocto и Buildroot образы ставить на электросишки, х

Для Qt Creator попозже докину инструкцию, тоже получилось запустить. Может в статью это вообще оформить?

#embedded #cmake #vscode
Прикручиваем удаленную отладку к VSCode. ПО собрано с тулчейном buildroot-a
1. Для удобства работы пользоваться будем тулчейн-файлом, который генерируется buildroot-ом. Находится он где-то вот тут:

buildroot_out_folder/host/share/buildroot/toolchainfile.cmake

В моем случае это будет путь вида:

/home/valenti/Development/Embedded/exercise8/build_orange_zero_image/host/share/buildroot/toolchainfile.cmake

2. В VSCode настраиваем все, чтобы можно было работать с CMakePresets - файлами:
https://github.com/microsoft/vscode-cmake-tools/blob/main/docs/cmake-presets.md
3. Создаем себе пресет для кросс-сборки приложения:

{
    "version": 2,
    "configurePresets": [
        {
            "name": "buildroot_orange_pi_zero",
            "displayName": "Orange Pi Zero buildroot custom toolchain",
            "description": "Sets orangepi custom buiild toolchain",
            "generator": "Unix Makefiles",
            "binaryDir": "${sourceDir}/build/${presetName}",
            "cacheVariables": {
                "CMAKE_BUILD_TYPE": "Debug",
                "CMAKE_TOOLCHAIN_FILE": "/home/valenti/Development/Embedded/exercise8/build_orange_zero_image/host/share/buildroot/toolchainfile.cmake",
                "CMAKE_INSTALL_PREFIX": "${sourceDir}/install/${presetName}"
            }
        }
    ]
}

4. Собираем, в теории сборка должна пройти безболезненно. По ходу докидываем в образ системы необходимые зависимости, собираем, повторяем до готовности образа. На всякий случай проверяем, как собрался итоговый образ
5. По окончанию сборки закидываем собранный бинарь на целевую железку.
6. Настраиваем в VSCode файл для запуска дебаггера:
Создаем launch.json и в него накидываем что-то вроде:

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Test server ARM Orange Zero",
            "type": "cppdbg",
            "request": "launch",
            "program": "${workspaceRoot}/build/buildroot_orange_pi_zero/app_test_drogon_server",
            "stopAtEntry": false,
            "cwd": "${fileDirname}",
            "environment": [],
            "miDebuggerServerAddress": "192.168.0.116:8876", // тут 8876 это порт, на котором будет поднят gdbserver
            "miDebuggerPath": "/home/valenti/Development/Embedded/exercise8/build_orange_zero_image/host/bin/arm-buildroot-linux-uclibcgnueabihf-gdb",
            "externalConsole": true,
            "MIMode": "gdb",
            "stopAtConnect": true,
            "setupCommands": [
                {
                    "text": "source /home/valenti/Development/Embedded/exercise8/build_orange_zero_image/staging/usr/share/buildroot/gdbinit"
                },
                {
                    "description": "Enable pretty-printing for gdb",
                    "text": "-enable-pretty-printing",
                    "ignoreFailures": true
                },
                {
                    "description":  "Set Disassembly Flavor to Intel",
                    "text": "-gdb-set disassembly-flavor intel",
                    "ignoreFailures": true
                }
            ]
        }
    ],
    "compounds": []
}

На целевом устройстве
запускаем бинарь с поднятым gdbserver-ом:

gdbserver :8876 app_test_drogon_server

В VSCode запускаем отладку по
F5 и смотрим в консоль отладчика:

T

hread 2 "DrogonIoLoop" hit Break
point
2,


 JsonCtrl::asyncHandleHttpRequest(std::shared_ptr<drogon::HttpRequest> const&, std::function<void (std::shared_ptr<drogon::HttpResponse> const&)>&&) (this=0x5b9920, req=..., callback=...) at /home/valenti/Development/Embedded/dragon_playground/main.cpp:18
18         spdlog::info("Handlded get request to json!");

Собственно, можем удаленно отлаживать

устройство

#embedded_linux #overlayfs
Добавляем overlayfs на чистый образ в buildroot:
1. Необходим патч на ядро. Выполняем:

 make menuconfig
Kernel->Custom Kernel Patches
Добавляем https://github.com/altera-opensource/linux-socfpga/commit/ec497e866a22c9b90e8600177a5a6b0c2dec6938.patch

2. Добавляем поддержку overlayfs:

make linux-menuconfig
File systems->Overlay Filesystem Support
(Можно включить все опции)
Device Drivers-> Device Tree and Open Firmware support -> Device tree overlays + Device tree Overlay ConfigFS interface

3. Сохраняемся, собираем образ, закидываем на SD карту

mount x /sys/kernel/config -t configfs
mkdir /sys/kernel/config/device-tree/overlays/foo

Получаем configfs
Источники:
https://joshis1.github.io/embedded_linux/2020/04/01/Linux-Device-tree-overlay.html
https://gist.github.com/mkresin/b987b98c41793143c4b0a49da60b275b#file-of-overlay-L4
https://github.com/altera-opensource/linux-socfpga/commit/ec497e866a22c9b90e8600177a5a6b0c2dec6938.patch

#embedded_linux
Возможно кому-то это спасет немного нервов и времени. Наверняка, х
Задача- поднять драйвер термопары, которая есть в модулях ядра по SPI
Проблема- почему-то сыпалось постоянно, что занят Chip Select 0 для SPI1. Платформа- orange pi zero. В ходе ковыряния дошел до того, что в spidev это модуль, который позволяет обращаться к SPI из userspace. Как-то вот так. Что можно сделать - самый простой вариант -выкинуть его, т.к. SPI1 из userspace мне не нужен.
Как нашел:
https://wiki.st.com/stm32mpu/wiki/How_to_use_SPI_from_Linux_userland_with_spidev

&spi1 {
   status = "okay";
   temp-sensor@0{
       compatible = "maxim,max6675";
       reg = <0>;
       spi-max-frequency = <4300000>;
       spi-cpha;
   };
   // spidev@0 {
   //  compatible = "rohm,dh2228fv";
   //  reg = <0>;
   //  spi-max-frequency = <10000000>;

   // };
};
А дальше - поправили dts,в случае orange pi zero - это будет BUILDROOT_BUILD_DIR/build/linux-5.10.10/arch/arm/boot/dts/sun8i-h2-plus-orangepi-zero.dts
И


ma

k

e linux-rebuild
make

P

.

S.

Н

а

счет

 mak

e

 linux-rebuild не уве

рен, скорее всего есть способ как собрать чисто DTS и собрать образ, чтобы не триггерить постоянно пересборку ядра
P.S.S. Так-то и на Phenom 965

make linux-rebuild

проходит достаточно быстро
А, и читать из термопары довольно удобно:

cd sys/bus/iio/devices/iio:device0/
cat in_temp_raw

Только потом полученное значение надо перегнать в нормальный формат

#embedded_linux
Столкнулся с микропроблемой, что не мог сходу найти, где выбирать сборку драйверов, которые уже в ядре есть. Помогла эта статья:
https://habr.com/ru/post/448638/

В моем случае надо было включить в дерево сборки термопару и для поиграться решил докинуть еще пульсиоксиметр(просто посмотреть, как заведется)

make linux-menuconfig
Device Drivers->Industrial IO Support->Temperature Sensors->Maxim Thermocouple sensors

А дальше из этого слепить .fragment файл, который можно добавить:

make menuconfig
Kernel->Additional configuration fragment files

Не забыв про разделитель-пробел

Тут цикл статей весьма неплохой есть, рекомендую
https://habr.com/ru/post/552216/

/me доволен 2021м годом
Всех с наступающими праздниками!

Ого, тут для нордиков выкатили плагин для VSCode
https://www.nordicsemi.com/Products/Development-tools/nRF-Connect-for-VS-Code

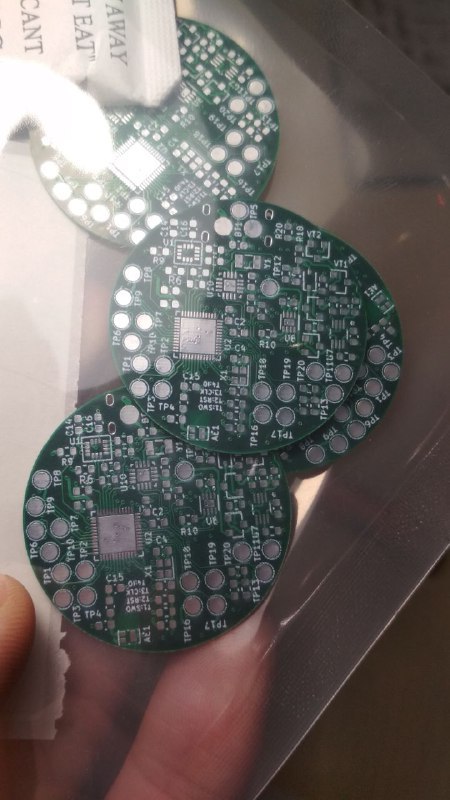

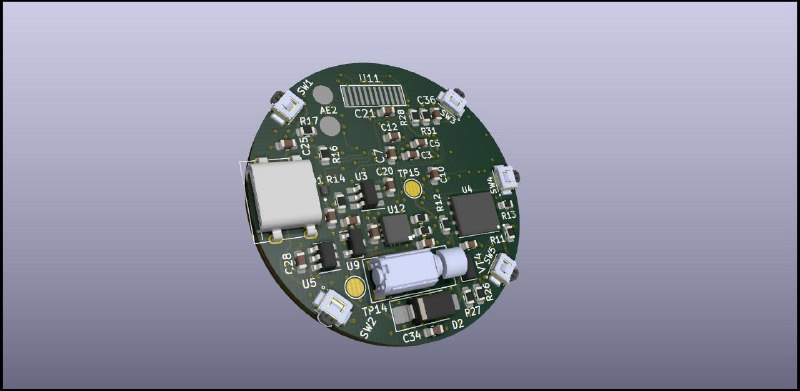

Случился маленький праздник. Платки для долгостроя доехали:

Иногда я сам удивляюсь тому, что предлагает посмотреть Ютуб. Но это забавно.

https://youtu.be/tRGQJL0Amqs

И еще немного про сборку ядра с билдрутом:
https://dev.to/uilianries/building-a-linux-distro-for-orangepi-with-buildroot-5549

Собираем Qt для nanopi с использованием buildroot-а
https://github.com/shubakargowda/BUILD-BUILDROOT-WITH-QT-FOR-NANOPC-T2

Тут разные алгоритмы сравнивают для ЧБ коррекции
https://surma.dev/things/ditherpunk/
