📰 Characteristics of Deformation and Stability of Ultra-Deep Pit in Plateau Alluvial–Lacustrine Gravel Strata

🔹️فایل pdf مقاله مربوط به پروژه فوق عمیق چین

🔁⬇
@TopDownConstruction

📰 Three-Dimensional Performance of an Ultra-Deep Circular Shaft in Soft Clay: Equivalent Structural Stiffness Degradation and Adjacent Structure Interaction

🔹️ فایل pdf مقاله مربوط به پروژه فوق عمیق چین

🔁⬇
@TopDownConstruction

گود فوق‌عمیق ۷۷.۳ متری در چی 🇨🇳
Longquan InvertedSiphon Receiving Well
در پروژه انتقال آب مرکزی یون‌نان چین،نمونه‌ای شاخص از اجرای گودهای فوق‌عمیق است.
🔹 عمق حفاری: ۷۷.۳ متر
🔹 سازه نگهبان: دیوار دیافراگمی دایره‌ای🔹 ضخامت دیوار: ۱.۵ متر
🔹 عمق دیوار: حدود ۹۶.۶متر
🔹 تعداد پنل‌ها: ۱۴ پنل

با توجه به عمق زیاد و فضای محدود، اجرای پروژه با روش ترکیبی Reverse Construction و اجرای موضعی به روش معمول انجام شد و حفاری و اجرای لاینینگ داخلی به‌صورت مرحله‌ای پیش رفت.

از چالش‌های اصلی پروژه می‌توان به لایه‌های ضعیف سیلت و پیت، اجرای دیوار دیافراگمی بسیار عمیق، کنترل قائم‌ بودن دیوار، تخلیه مصالح از عمق ۷۷ متر و تهویه اشاره کرد.

پایش حین حفاری نشان داد که دیوار دایره‌ای در اثر حفاری، تغییرشکل بیضوی‌ شکل پیدا می‌کند؛ موضوعی که اهمیت اثرات سه‌بعدی و Arching Effect را در گودهای دایره‌ای فوق‌عمیق نشان می‌دهد.

📌 نکته مهندسی: در گودهای فوق‌عمیق، هندسه گود، توالی حفاری و کنترل تغییرشکل حین اجرا به اندازه ظرفیت مقاومتی سازه نگهبان اهمیت دارند.

🔁⬇
@TopDownConstruction

📰 دانلود فایل Pdf مقاله

🔹بررسی رفتار تاپ‌داون در ساختمان‌های بلندمرتبه شانگهای

در این پژوهش، رفتار واقعی سیستم تاپ‌داون در چند پروژه بلندمرتبه در شانگهای بررسی شد. پژوهشگران با پایش میدانی حین اجرا، تغییرشکل دیوار دیافراگمی و شمع‌ها، فشار خاک و تنش دال‌ها را در مراحل مختلف ساخت اندازه‌گیری کردند.

سپس نتایج اندازه‌گیری‌های واقعی با مدل‌های اندرکنش خاک–سازه و روابط تجربی مقایسه شد.

نتایج نشان داد که رفتار گود در طول اجرای تاپ‌داون به‌طور مستقیم تحت تأثیر ترتیب حفاری و اجرای دال‌ها قرار دارد و با پیشرفت ساخت، نیروها و تغییرشکل‌های سیستم نگهبان تغییر می‌کنند.

همچنین در این پروژه‌ها مشخص شد که دیوار دیافراگمی علاوه بر نقش سازه نگهبان، می‌تواند در باربری قائم ساختمان نیز مشارکت داشته باشد.

🔁⬇
@TopDownConstruction

🔹روش سمی تاپ دان (Semi Top-Down) چیست؟ بررسی مراحل، مزایا و محدودیت‌ها

https://jarfasazeh.com/semi-top-down/

🔁⬇
@TopDownConstruction

🔹️ خلاصه مقاله

📌 مقایسه فنی Top-Down و Bottom-Up؛ یک مطالعه موردی در استانبول

در یک مطالعه مقایسه‌ای، عملکرد Top-Down و Bottom-Up در مدل‌هایی با ابعاد پلان ۴۰×۴۰ و ۸۰×۸۰ متر و عمق گود ۸ تا ۴۰ متر بررسی شد.

نتایج نشان داد:

▪️ در مدل ۸ متری، Bottom-Up با ستون‌های بتن‌آرمه کم‌هزینه‌ترین گزینه بود.

▪️ در اعماق ۱۶ تا ۴۰ متر، در مدل‌های بررسی‌شده، Top-Down با ستون‌های فولادی و دال بتن‌آرمه از نظر هزینه عملکرد اقتصادی‌تری داشت.

▪️ از نظر زمان اجرا نیز همین سیستم Top-Down در هر ۱۰ مدل، کوتاه‌ترین زمان محاسبه‌شده را به خود اختصاص داد.

نکته مهم این است که این مطالعه، صرفاً روش اجرا را مقایسه نکرد؛ سیستم سازه‌ای ستون‌ها نیز بین گزینه‌ها متفاوت بود. بنابراین نمی‌توان تمام اختلاف هزینه و زمان را صرفاً به Top-Down یا Bottom-Up نسبت داد.

همچنین عدد ۱۶ متر را نباید به‌عنوان یک آستانه عمومی طراحی در نظر گرفت. انتخاب روش اجرا باید بر اساس شرایط واقعی پروژه، شامل عمق و ابعاد گود، مشخصات خاک، آب زیرزمینی، سیستم سازه‌ای، محدودیت‌های کارگاهی و الزامات کنترل تغییرشکل انجام شود.

📚 منبع: Buildings, 2024 — Choosing the Right Construction Method: A Comparative Study of Cost and Timeline for Top-Down and Bottom-Up Approaches


🔁⬇
@TopDownConstruction

🔹️ فایل pdf مقاله "مقایسه زمانی و اقتصادی روش تاپ-داون و باتم آپ"

📰 Choosing the Right Construction Method: A Comparative Study of Cost and Timeline for Top-Down and Bottom-Up Approaches

📆 2024

🔁⬇
@TopDownConstruction

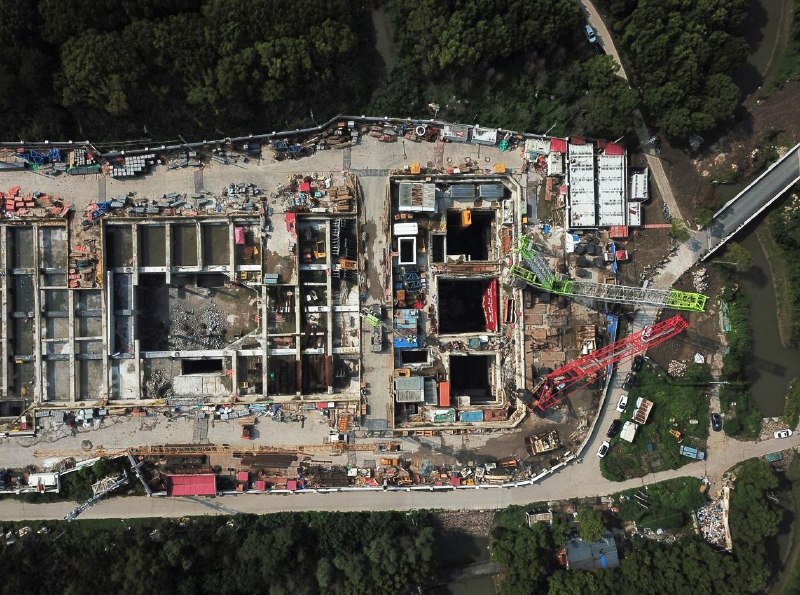

🔹 گودبرداری ۳۸.۳ متری دانشگاه ژجیانگ 🇨🇳

پروژه تأسیسات ملی شبیه‌سازی و آزمایش سانتریفیوژ ابرگرانش دانشگاه ژجیانگ در هانگژو، یکی از پروژه‌های شاخص زیرزمینی چین است.
ابعاد گود: ۹۹ × ۲۷ متر
عمق بخش کم‌عمق: ۲۳.۹۵ متر
حداکثر عمق: ۳۸.۳۰ متر
تعداد ترازهای حفاری در بخش عمیق: ۸ تراز
سازه نگهبان: دیوار دیافراگمی
سیستم مهاربندی: مهاربندی داخلی چندترازی با اعضای بتنی
حداکثر تغییرمکان افقی دیوار: کمتر از ۲۸ میلی‌متر
مدت عملیات گودبرداری: حدود ۶ ماه
حفاری به‌صورت مرحله‌ای و همزمان با اجرای مهاربندی انجام شده و در عمق زیاد، موضوع تغییر و جابه‌جایی سیستم مهاربندی (Re-shoring) یکی از چالش‌های اصلی پروژه بوده است.
این گود در زمان انتشار خبر، عمیق‌ترین گود ساختمان‌های عمومی استان ژجیانگ معرفی شد.
۳۸.۳ متر حفاری؛ ۸ تراز؛ و کنترل تغییرشکل دیوار در کمتر از ۲۸ میلی‌متر.

🔁⬇
@TopDownConstruction

🔹️تاپ دان فولادی: مزایا، محدودیت‌ها و جزئیات اجرایی

https://jarfasazeh.com/steel-top-down/

🔁⬇
@TopDownConstruction

🔹️تاپ دان بتنی چیست و در چه پروژه‌هایی کاربرد دارد؟
⬇️

https://jarfasazeh.com/what-is-concrete-top-down-construction/


🔁⬇
@TopDownConstruction

در یکی از پروژه‌های گودبرداری عمیق در مکزیکوسیتی، اجرای سازه با روش Top-Down انجام می‌شد. دیوار دیافراگمی پروژه حدود ۲۰ متر عمق و ۵۰ سانتی‌متر ضخامت داشت.

در حین اجرای پروژه، یک ترانشه موقت به عمق حدود ۳٫۴ متر در مجاورت و موازی دیوار ایجاد شد؛ تغییری که در شرایط اولیه طراحی پیش‌بینی نشده بود. چند روز پس از ایجاد این ترانشه، شش پنل از دیوار دیافراگمی دچار گسیختگی شدند.

بررسی‌های فنی نشان داد که ایجاد ترانشه، طول گیرداری مؤثر دیوار را حدود ۵۰ درصد کاهش داده و در نتیجه، ظرفیت مقاومت غیرفعال خاک در پای دیوار کاهش یافته است. کاهش گیرداری موجب افزایش تغییرشکل دیوار و در نهایت ایجاد مکانیزم شکست خمشی در پنل‌های دیافراگمی شد.

درس مهم این حادثه: در روش Top-Down، عملکرد سیستم نگهبان تنها به مشخصات اولیه طراحی وابسته نیست؛ بلکه توالی اجرای عملیات، هندسه واقعی گود و هرگونه تغییر در شرایط خاک و محیط پیرامون باید با فرضیات طراحی تطبیق داده شود. حتی یک تغییر اجرایی موضعی و پیش‌بینی‌نشده می‌تواند شرایط گیرداری، توزیع فشار خاک و در نهایت مکانیزم پایداری دیوار را به‌طور قابل‌توجهی تغییر دهد.

🔁⬇️
@TopDownConstruction

📰 دانلود فایل Pdf مقاله
"مطالعه موردی شکست دیوار دیافراگمی در اجرای سازه به‌روش تاپ-داون در نیومکزیکو"

خلاصه مقاله در ادامه 👇🏻

🔁⬇
