3d GEO

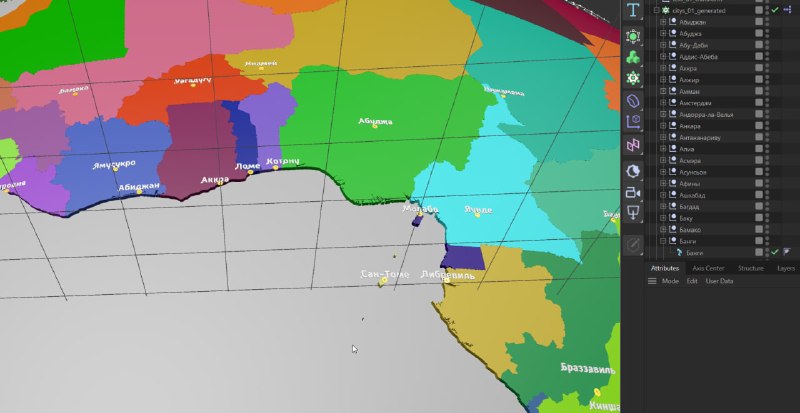

597 названий городов в сцене, в редактируемом виде. Разбиты на три блока с индивидуальными настройками - Столицы и крупные города 2 блока.

Такой вот трюк провернул. Названия городов в Cloner который ориентируется на центр полигона. И если известна последовательность полигонов в объекте по которому создаются клоны, то можно расположить города именно в нужных точках, соблюдая правильную последовательность. Соответственно к клонеру можно применять любые модификаторы в этом случае.

Эти же карты в 4k

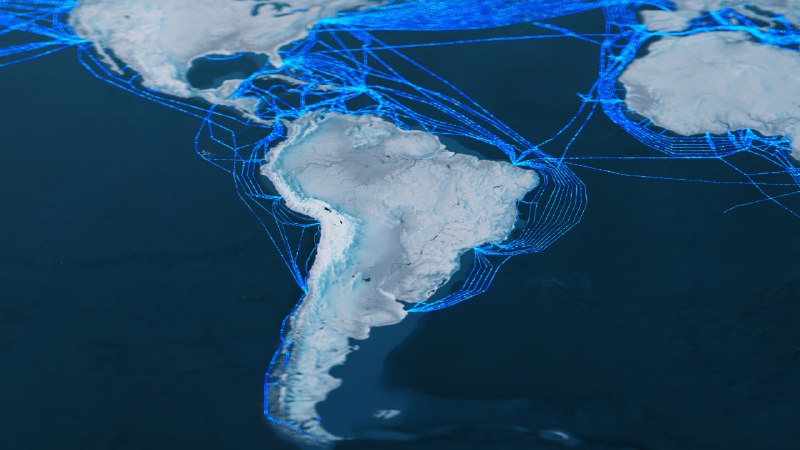

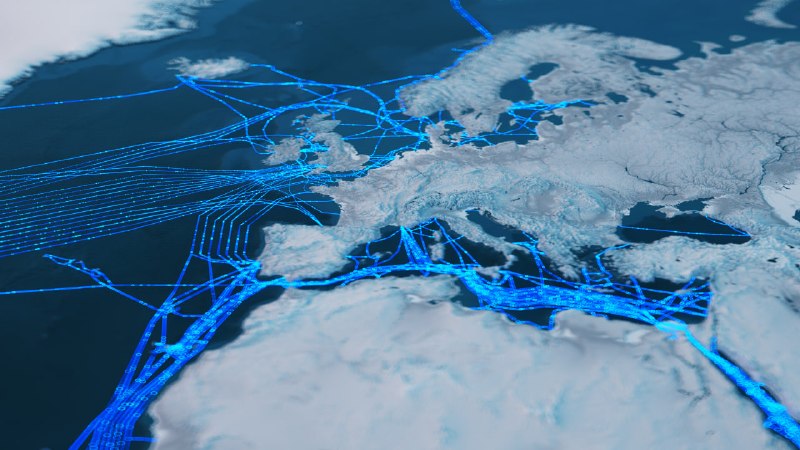

Схема интернет кабелей проложенных по дну морей и океанов.

До чего техника дошла.

Такой вот шаблон для работы с картой сделал. Трехмерная сцена полностью соотносится с трехмерной сценой в AE. Позиции и названия переносятся из Qgis-C4d-Ae скриптами, конкретно маски для всех стран мира, названия и локация столиц. Можно и другие города так же перенести. Подложечки под текстом тоже сделаны скриптом, можно менять цвет и прозрачность.

Названия городов в текстовом виде так же переносятся из данных naturalearthdata . Тут получается я ни одной буквы сам не написал, все берется из таблицы атрибутов.

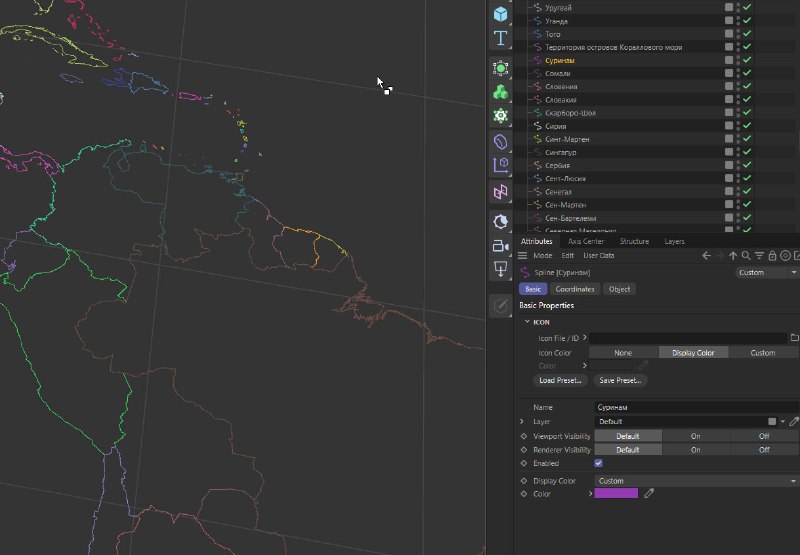

Cinema 4d не умеет напрямую читать данные из гео-шейпов и для датавиза приходится изобретать костыли. Но недавно вот открыл достаточно любопытный обходной маневр. Векторные данные C4d импортирует с атрибутом Display color и через него в принципе многое можно подтянуть, данные о высоте зданий например или как тут, названия стран которые относятся к конкретным сплайнам. Естественно все делается через питон скрипты, но это реально рабочий метод получается и к тому же в C4d к Display color у многих параметров программы есть доступ.

Скрипт для Photoshop создающий Normal map.

Ну вот же, нормальная карта.

Как на самом деле создавался презентационный ролик для Удоканской меди.

Найдено на Behance. Крутой проект созданный в C4d / Redshift, Gaea https://www.behance.net/gallery/224649819/C4D-Gaea-Redshift-Terrain-Landscape-Research?tracking_source=for_you_logged_in_feed_recommended_tag

Вот так коробочки зданий импортированных из Cinema 4d, ровно встают на свои места и на рельеф Landscape в Unreal Engine. Пока без текстурок, интересно было получится ли вообще это совместить.

Птичек добавил, их не жалко.

Наглядно о проекциях.

65 тысяч зданий для моей локации. До текущего этапа использовано четыре скрипта созданных с помощью AI. Три для QGIS. 1- вытаскивает здания из MS Footprint, 2- создает имитацию этажности на основе специальных алгоритмов и данных из OSM по Landuce и Hightway. 3- задает цвет шейпам по этажности. 4- C4d на основе цвета сплайнов из Display Color выдавливает высоту этажей.

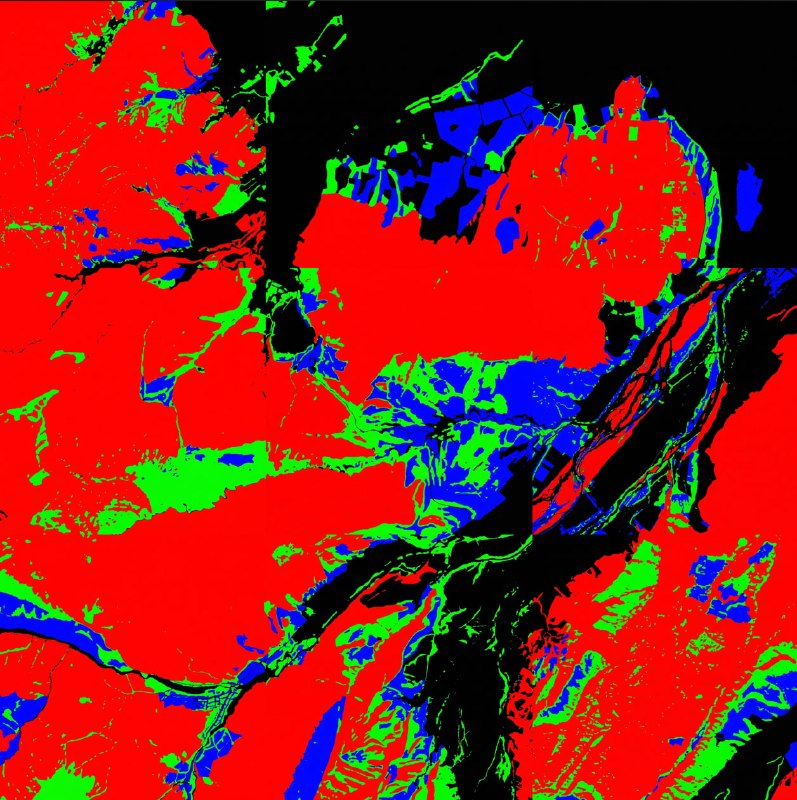

Для выше показанной локации с лесом в горах Кавказа, я сделал маски для растительности уже опробованным способом через NanoBanana, но в этот раз сегментировал сразу по трем критериям за заход, что бы разбить потом все на отдельные маски. В целом площадь покрытия была 30x30 км, по этому я разбил всю карту на 9 тайлов и каждый из них обработал в 4к разрешении, потом сшил в одну карту.
