Post #771 4.78K
Провел тут один забавный диалог с ChatGPT😄
Лишнюю часть диалога я убрал, оставив только итоги.

Я, конечно, понимаю, что использовал просто бесплатный чат даже без входа с минимальной функциональностью и объемом отпущенной лично на меня этой нейросетевой модели, тем не менее это показывает как фантазируют, а более научно галлюцинируют нейросети. И даже не над какими-то общими философскими, историческими или естественнонаучными вещами, а над вполне конкретной математикой.

Казалось бы, в их возможностях воспользоваться условным калькулятором и сразу понять, что что-то идет не так и не давать абсолютно ложный ответ, хотя я даже не просил считать эти корни. Но этого не будет сделано пока диалог к этому не приведет.

Если нейросеть не знает ответа или в этой итерации не задействовала достаточно своих способностей для его поиска она просто его придумает.

Алиса AI то же просто выдумала второй корень.
GROK ответил на первый вопрос коротко 2, продумав при этом почти 2 минуты, а потом по дополнительной просьбе дал верные корни, но в нем был выставлен экспертный уровень.

В этом во всем, конечно, нет ничего удивительного и галлюцинации нейросетевых моделей хорошо известны. Я так же, как и многие, использую их во вполне конкретных технических вопросах, главное не забывать, что нужна изрядная доля скепсиса к тому, что мы читаем в этих ответах.
  • 💯 30
  • 😁 11
  • 👏 6
  • 👍 4
  • ❤ 3
Post #770 5.31K
С днем защитника отечества, товарищи, коллеги, мужчины!✊

Для защиты государства важны как развитие военных технологий так и гражданских и особое место в этом занимает вся наша широкая область электроники от микро до радио.

Когда-то, в защите Отечества, я был ответственным по тарелочкам📡
  • 🔥 52
  • 👍 30
  • 🎉 8
  • 👻 3
  • 👏 2
Post #763 7.05K
В коллекции пополнение😊
Пришли мне "Миландр"-овские микроконтроллеры на демо-платах.

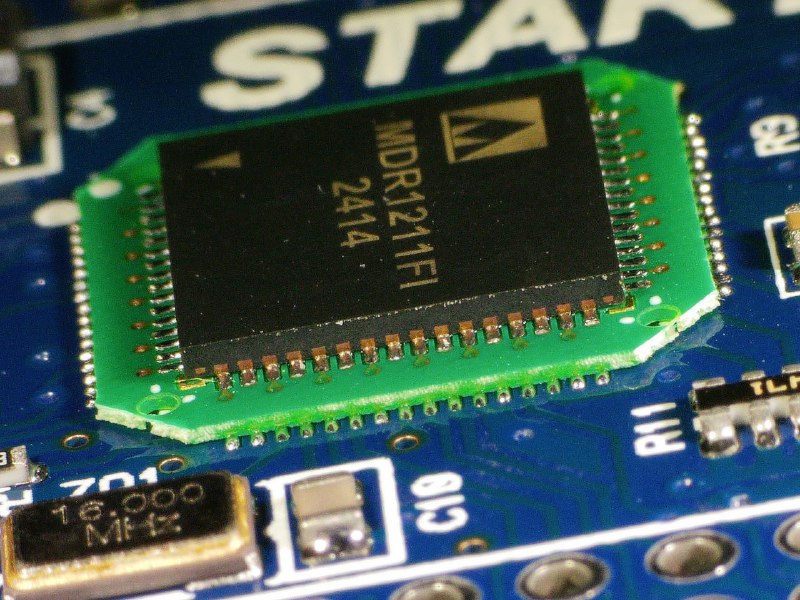

Тот что поменьше это К1986ВЕ92FI (MDR1211FI), а побольше К1986ВЕ1FI (MDR1213FI)

Выбирал из тех, что могут управлять электроприводом, то есть имеют таймеры с комплементарными ШИМ каналами, аппаратным dead time-ом и всяким таким хорошим. Из того что есть у "Миландра" подходят эти.

Вроде как, после ряда пертурбаций с производством пластин и изменения типов корпусов, они уже доступны для заказа. Может быть даже в товарных количествах, но это не точно🙃

У микросхемы ВЕ92 вполне себе обычный по нынешним временам корпус QFN64. Микроконтроллер с ядром ARM Cortex-M3 на частоте 80МГц. То есть это можно считать прямым аналогом популярного STM32F103.

Некоторые возможности ВЕ9x:
- Частота ядра 80 МГц
- ПЗУ 128 Кбайт Flash
- ОЗУ 32 Кбайт
- 2 × 12-разрядных АЦП по 0,5 Мвыб/с
- 1 × 12-разрядный ЦАП (2 ЦАП-а в версии ВЕ94GI)
- USB, UART, SPI, I2C, CAN
- Встроенные компараторы

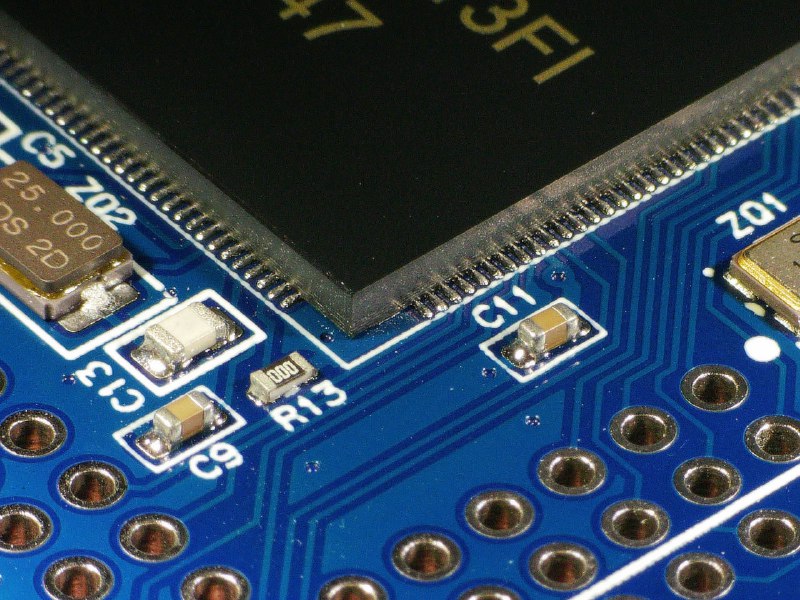

А вот второй микроконтроллер ВЕ1 с корпусом QFN-144 выглядит уже немного странно, как по мне. Гораздо привычнее видеть LQFP-144 и большее число ножек в LQFP у тех же STM32, а вот в QFN они столько ног вообще не делают, сразу пакуют в BGA. Тем не менее никаких особых проблем с QFN-144 лично я не заметил.

По частотам имеем 144МГц на RISC ядре которое в техническом описании не афишируется. Загадка-загадок😆 В некоторых источниках встречается, что это Cortex-M1. С этим большой вопрос.

Некоторые возможности ВЕ1:
- Частота ядра 144 МГц
- ПЗУ 128 Кбайт Flash
- ОЗУ 48 Кбайт
- 1 × 12-разрядный АЦП по 0,5 Мвыб/с
- 2 × 12-разрядных ЦАП
- 1×USB, 1×Ethernet, 2×UART, 3×SPI, 2×CAN, МКИО, ARINC 429

Такое вот у меня пополнение коллекции и расширение кругозора🙂
  • 👍 46
  • 🔥 18
  • 🤔 5
  • ❤ 3
  • 😁 1
Post #762 4.49K

Forwarded from Литография в домашних условиях

Baikal Electronics запустили публичный информационный портал, содержащий полный комплект документации на серийный микроконтроллер Baikal-U (BE-U1000)

Теперь всем без дополнительных согласований и бюрократических процедур доступны дата-шит, SDK, API, reference design плат, схемы, ТТХ и другая нужная разработчикам информация

Новость на сайте
  • 🔥 42
  • 👍 22
  • 👎 5
  • ❤ 3
  • 🤯 2
Post #758 7.39K
Приобрел 2-е издание книги "Системы управления электроприводом" А.С.Анучин, 2022 год.
Для тех кто в теме автор максимально известен, ну а для тех кто не знал, очень рекомендую.

Хороший учебник, дает общие представления о системах управления электроприводом, в том числе СДПМ, много картинок😁

Вместе с доставкой книга мне обошлась чуть более 2200₽, что вообще не деньги для технической литературы в текущее время.
Заказывал в издательстве: https://www.idmei.ru/magazin/tproduct/339454748-446066373541-sistemi-upravleniya-elektroprivodov
  • 👍 66
  • 🔥 25
  • ❤ 8
  • 🎄 3
  • ☃ 2
Post #755 5.42K
Всех с прошедшим Новым Годом🎄 и заранее со всеми грядущими праздниками!

Случилось, что попали в мои цепкие лапы микроконтроллеры К1921ВК028 😋
Я считаю его на данный момент наиболее интересным микроконтроллером для управления электроприводом, разработанном в России. Пока лучший баланс периферии и производительности ядра мне не известен.
Даже новые заявленные микроконтроллеры Baikal-U хотя и имеют многоядерность, то есть их теоретическая суммарная вычислительная мощность выше, но они не обладают тем что есть у ВК028 в плане улучшения работы в векторных системах в электроприводе.

То же касается и новых микроконтроллеров от НИИЭТ, наиболее жирный чип К1921ВГ1Т на RISC-V (SCR5) имеет тот же порядок частоты ядра 204 МГц, что очень хорошо, но не имеет например блоков быстрой тригонометрии (TMU) и цифровых фильтров сигма-дельта модуляции (FSDM).

Не то что бы эти блоки (TMU и FSDM) прям категорически необходимы, но все таки есть небольшое расстройство в том, что это было в более раннем чипе, а в новом уже нет.

Скажу честно, печатная плата макетки для ВК028 у меня еще не готова, даже скажу больше, что корпус BGA400 заставляет меня немного ёрзать на стуле, когда я думаю о разводке его печатной платы😁
И даже не сама повышенная сложность работы меня смущает, а скорее я думаю о цене какую мне выставят за изготовление этого. Посмотрим, может и удастся пропетлять с зазором 6mil (0,152мм), но все равно переходные уже 0,2мм будут с пояском 0,4мм , 6 слоев возможно, и минимальная толщина проводников так же вопрос открытый.

У К1921ВК028 корпус BGA-400, шаг контактов 1мм, в принципе, самый простой случай из того что могло бы быть в BGA.
Такой корпус кроме некоторых недостатков, так же имеет и несомненные плюсы позволяя содержать одновременно просто огромное количество ног ввода-вывода, интерфейсов, каналов ШИМ и т.д.

Самые общие характеристики К1921ВК028:
- Максимальная частота ядра 200МГц
- Встроенное ОЗУ: 704 Кбайт
- ПЗУ (FLASH): 2 Мбайт
- Загрузочная FLASH 128 Кбайт
- 4 12-разрядных АЦП
- 8 32-разрядных таймеров
- 20 каналов ШИМ, из которых 12 – с поддержкой режима высокого разрешения
- 4-канальный сигма-дельта демодулятор (SDFM)
- 1 Блок тригонометрических вычислений (TMU)
- 1 Блок программируемых логических ячеек (LAU)
- 4 Импульсных квадратурных декодера
- 6 Блоков захвата ECAP0-ECAP5
- 6 Приемопередатчиков UART, TUART
- 2 Контроллера CAN
- 4 Контроллера SPI
- 2 Контроллера I2C
- 2 Контроллера OWI
- 2 Контроллера МПИ
- 2 Контроллера SpaceWire
- 1 Контроллер Ethernet
- 1 Сторожевой таймер WDT

В заключение, микроконтроллер очень интересный хоть и стоимость у него весьма велика.
Обязательно сделаю под него макетную плату и попробуем посмотреть, что он из себя представляет в действительности.
Я уже рассказывал, что есть среда VectorIDE которая уже содержит примеры под него, да не просто примеры, а сразу векторное управление электроприводом.

Всем добра, друзья!
  • 👍 63
  • 🔥 28
  • ❤ 9
  • 🎄 4
  • ☃ 1
Post #754 4.67K
Новое видео на канале!
Поддерживая меня на Boosty вы помогаете выходу новых видео😊
В видео покажу работу алгоритмом HSO, высокочувствительный наблюдатель состояния для бездатчиковых BLDC/PMSM двигателей.
Бусти
ВКонтакте
Ютуб
Дзен
Рутуб
  • 👍 56
  • ❤ 14
  • 🔥 10
  • 🎄 2
  • ☃ 1
Post #750 6.4K
По множественным разведданным уже близко появление новых микроконтроллеров от НИИЭТ на ядре RISC-V😊

Я немного почитал «Руководство пользователя» на два интересующих меня, это К1921ВГ5Т и К1921ВГ3Т.

Документацию можно посмотреть в репозитории GitFlic:
https://gitflic.ru/project/niiet/niiet/file/

Итак, К1921ВГ5Т очень похож на К1921ВК035 по всем размерностям. Почти тот же набор по периферии и те же 100МГц, но уже на ядре RISC-V.
- Один АЦП с 5-ю мультиплексированными каналами, один канал занят под датчик температуры корпуса. Максимальная скорость АЦП 2,5 Мвыб/c при разрядности результата 12 бит.
- 3 блока комплементарной ШИМ с дедтаймом.
Новый МК имеет отличие в функции высокого разрешения для ШИМ каналов. Как конкретно это работает надо разбираться.
Описано в разделе:
14.10 ШИМ высокого разрешения


Итого, К1921ВГ5Т вполне подходит для создания базовых систем векторного управления электроприводом.

Более продвинутый К1921ВГ3Т.
Частота ядра 120МГц не особо больше, но по периферии есть полезные вещи, как количественные так и качественные.

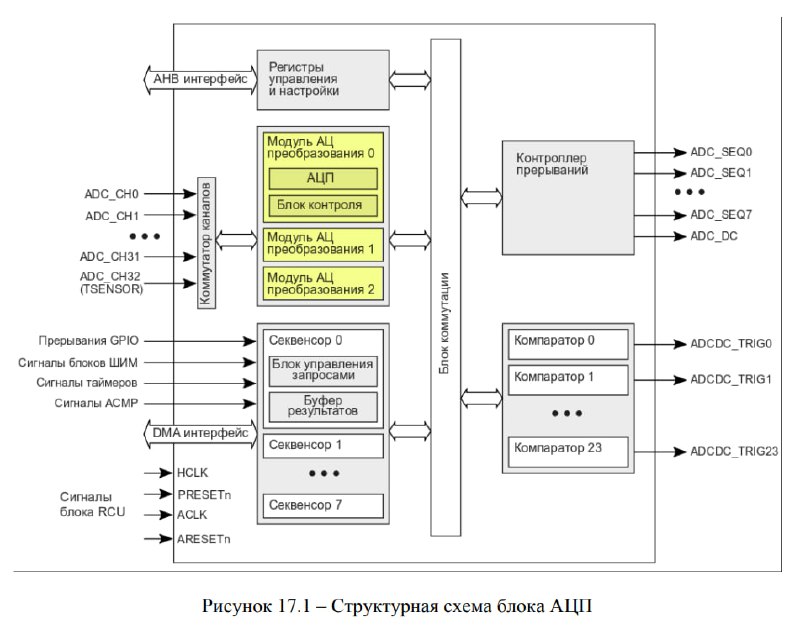

Я когда первый раз глянул на общее описание даже расстроился, что там всего один АЦП
32-канальный 12-разрядный
быстродействующий АЦП с
режимами цифрового
компаратора;

Но оказалось, что там все таки 3 физических блока АЦ. Что уже гораздо лучше.
Так же из примечательного:
− два контроллера CAN FD
− контроллер QSPI;
− контроллер Ethernet 10/100/1000 c
PHY.

По ШИМ блокам все напоминает микроконтроллер К1921ВК028
●Девять двухканальных блока ШИМ
(PWM).

Так же с этим пока неизведанным режимом высокого разрешения.
Ну и на последок это корпус LQFP208, а значит много всего и одновременно можно включить.

Есть очень хорошая группа по микроконтроллерам НИИЭТ, там можно найти примеры ПО и просто попросить помощь в освоении:
https://t.me/niiet_community

А так же НИИЭТ организует семинар «Новые микроконтроллеры на архитектуре RISС-V от НИИЭТ», который пройдет 11 декабря в 11:00 подробнее:
https://t.me/niiet/9616
  • 👍 55
  • 🔥 10
  • ☃ 1
  • ❤‍🔥 1
  • 🎄 1
