Нарешті завершив ремонт PAL версії Commodore 64. Його початковий стан був жахливим. Брудний, пожовтілий, мертвий і без мікросхем в панельках.
Що в решті решт було зроблено:
1 - Реставрація корпусу
2 - Купив відсутній VIC-II (спеціалізована мікросхема, що відповідає за зображення, фактично, відеокарта)
3 - Через пошкоджений Complex Interface Adapter (CIA) комп все ще не запускався, випаяв його, комп запустився, але без CIA не працює клавіатура.
4 - Зібрав С64 Video Enhancer, окрему плату на FPGA, яка аналізує сигнали відеочіпа і формує компоненте зображення, що дозволяє виводити його навіть на HDMI (через OSSC конвертер, звісно), а також трішки підправити "специфічну" палітру Commodore, якщо дуже хочеться.
5 - Купив за 25$ плату-донора з двома CIA, щоб запустити клавіатуру (бо мені окремо ці чіпи по 35-40 баксів пропонували), перепаяв, запустив клавіатуру.
6 - Зібрав емулятор звукового чіпа SID на ATMega88PA (проєкт SwinSID). Так, мікроконтролер, який може працювати у 20 разів швидше за сам Commodore, лише емулює звуковий чіп.
7 - Зібрав емулятор дисковода на Raspberry Pi

То ж зараз маю найбільш прокачаний Commodore 64 формату PAL в додаток до оригінальної NTSC версії. І хоч в PAL процесор працює трішки повільніше (0.98 MHz vs 1.02 MHz), через меншу частоту кадрів в форматі PAL, комп працює на 15% швидше (19656 тактів на кадр проти 17095 в NTSC), тому більшість крутих демок робляться саме для PAL формату. Завдяки компонентному відео можна робити захоплення зображення з живого заліза, та навіть стрімити його кудись, а дисковод на RPi дозволяє запускати будь-який софт.

Xочу продовжити тему незвичних картриджів для Nintendo Gameboy.
Попередні пости були про:
• Картридж для керування швейною машинкою
• Картридж з камерою (Gameboy Camera)
• Картридж з тактильним фідбеком (вібрацією), Pokemon Pinball
• Картридж для зламу ігор і додавання чіт-кодів, Game Genie

Сьогодні розповім про картридж для Game Boy Color - Koro Koro Kirby, який вийшов в Японії у 2000-му році. Незвичний він тим, що всередині стоїть двохосьовий акселерометр (ADXL 202, якщо комусь цікаво.) Це дозволяє керувати грою просто нахиляючи приставку, а ще можна "підкидувати" Кірбі рухом, схожим на перевертання млинця на пательні. Дуже незвична ігрова механіка, яку неможливо земулювати, треба тільки пробувати наживо. І це єдиний картридж для GBC з такими можливостями (існують ще 3 гри для Game Boy Advance). Розробкою займалася HAL Laboratory, відома багатьма цікавими інженерними рішеннями. Американська версія Kirby Tilt'n'Tumble з'явилася у 2001-му, але знайти її важче і коштує вона дорожче. Може спробую замінити флеш в своїй японській грі. Я вперше спробував гру з акселерометром десь у 2012-му, це був HTC Teeter, вбудована гра на телефоні, і це було дуже прикольно. Тоді я і уявити не міг, що набагато крутіша і цікавіша гра на Game Boy існувала вже 12 років.
#gameboy

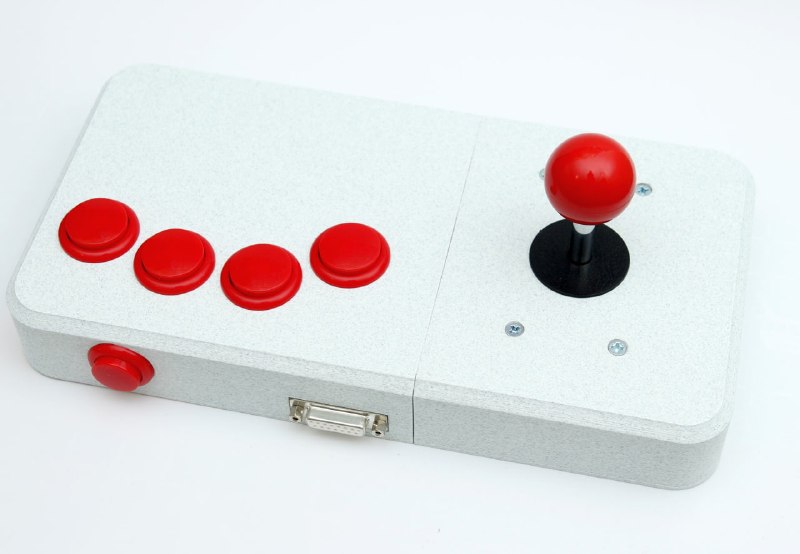

Згадав FreeCAD, зробив модульний джойстик для аркадних плат. Модульний, бо не влазив на стіл мого Bamboo A1 Mini (180x180), але тепер можна комбінувати різні варіанти. Замість стіка поставити 4 курсорні клавіши (бачив і такий варіант), або додати/змінити розташування кнопок. Розпіновка кабеля буде відповідати стандартній DB-15 від NeoGeo.
Модель лежить на Thingiverse.

Моїм першим комп'ютером був ZX Spectrum. Як і більшість комп'ютерів тих часів, він мав Basic, вшитий в ROM-чип. Тобто, Basic запускався миттєво при вмиканні комп'ютера.

Колеги по ретро-справі поділилися посиланням на репозиторій, де автор пропонує нову версію прошивки з Basic, в який переписана і покращена частина математичних функцій. Він чесно пише, що хоча він і спроєктував бібліотеку, весь код на асемблері Z80 написав Claude.

While i architected the works, Claude wrote all the code as I can not code in Z80 asm.

На простій програмі, яка малює 100 окружностей, новий Basic показав пришвидшення в 5.3 рази (16 секунд проти 87), і це виглядало дуже обнадійливо. Я згадав, що колись в мене була книга ZX-Spectrum Графіка, яка містила доволі складні (як для 7-класника) математичні формули обчислення матриць, тригонометричні рівняння і так далі, але головне, що ця книга містила приклади на Basic. Мені було цікаво набирати звідти програми і дивитися, що вийде. Найбільш вражаючою була програма "Викреслення поверхні спеціального виду, що лежить у тривимірному просторі". Окрім самої програми, яка займає 2 сторінки, є ще бібліотеки майже на 4 сторінки. Чудовий кандидат для тестів.

На жаль, дива не сталося, стоковий Basic впорався за 40 хвилин, 27 секунд, модифікований - за 39:35, приріст швидкості склав лише 2%, але це цікавий напрям для досліджень та розвитку.

Сама думка про те, що ШІ переписав на асемблері процедури Basic і там, де зміг, оптимізував їх, і воно не зламалося на досить складній програмі, вражає. В цікаві часи живемо.

Вдалося пофіксити Super Famicom. Майже 2 роки воно чекало. Плата-донор знайшлася за 1 йену в Японії, пересадка відео-чіпа пройшла успішно. Також замінив відео-підсилювач і всі електролітичні конденсатори. Після заміни була проблема з деякими спрайтами, але тести проходили нормально. Проблемою, як завжди, виявилася "шмаркля" припою між ніжками. Тепер все працює добре. Ще планую зробити switchless регіон-мод, щоб запускати і європейські картриджі на японській консолі.

Також знайшовся цікавий глюк з з флеш-картриджамі з Ali. Замість Burn-in тесту з'являлася заставка з якоюсь рекламою перекладу Chrono Trigger. В емуляторі тест з цього ж ROM-файла запускався без проблем, я думав, що в каріку якось невірно чиститься флеш, бо не знайшов жодної згадки про Chrono Trigger самому ROM-файлі (це, наче, інженерний картридж Nintendo). Звідки береться ця заставка, я поки не з'ясував, думаю, що в самій прошивці флеш-каріка десь. Рішення знайшлося на Reddit. Щоб запустити тест, в налаштуваннях для ROM-файлу в меню картриджа треба поставити Map Mode = Low Rom, Rom Size = 1m.

Вчора завершився WAWTech Summer. Дякую організаторам за запрошення, вийшло круто.

Розповів трішки історії про Commodore 64, а потім ми наживо під'єднали його до BBS через WiFi-modem

Ще в нас там був SnC Museum offsite, де можна було пограти в Duck Hunt на NES, були Sega, SNES, Famicom, звісно, Commodore 64, Sony PS1 та аркадна плата з Tekken 3 мого колеги по ретро-справі - Влада, який також робив там фото на Polaroid.

Було прикольно спостерігати, коли люди підходили, бачили щось дуже знайоме і починали посміхатися. Думаю, вчора ми розблокували багато приємних спогадів. Підходили батьки з дітьми, декілька разів чув, як казали дітям "ми грали в це в дитинстві", і потім грали або в Battle Toads & Double Dragon, або в Contra. Це було круто. Але були й ті, хто вирішив, що це безкоштовний дитячий садочок, садили дітей пограти, а потім йшли собі розважатися. Це було не круто, бо ми ледве не втратили декілька експонатів. Хтось вирішив, що гарна ідея - покрутити ручку на лабораторному блоці живлення, чим спалили нам OSSC. На щастя, обійшлося лише запобіжником, і поки я серфив по інету з Commodore 64, Влад його пофіксив (ми не домовляючись, обидва взяли паяльники 😁). Якщо будемо організовувати щось і надалі, треба буде підбирати більш надійний сетап.

В цілому, вийшло все добре. Можна було б показати і більше, але телевізорів та моніторів в нас було небагато, може пошукаю LCD телевізори, які мають аналогові відеовходи, бо тягати CRT треба багато здоров'я 😁
