SDR

SDR pinned a photo

به نام خدا

سلام وقت همگی بخیر

به تازگی یک شرکت رو دیدم که SDR میفروشه و جالب بود برام قیمتش سوال که پرسیدم گفتند #قیمت خودتون بپرسید 🤗 دلار. ویژگی های این برد


ویژگی‌های کلیدی AK-USRP E310-S3:

🔹 بازه فرکانسی اختصاصی 325MHz تا 3.8GHz (ایده‌آل برای LTE، GSM، ISM، LoRa و GPS)

🔹 ترنسیور تک‌کاناله Full-Duplex (1TX / 1RX) با توان خروجی 23dBm

🔹 پهنای باند آنی ۲۰ مگاهرتز از بستر پورت شبکه گیگابیت (PL)

🔹 پردازنده Xilinx Zynq XC7Z020 به همراه ۱ گیگابایت رم DDR3

🔹 پایداری فرکانسی عالی با کلاک VCTCXO (0.2ppm)

🔹 تغذیه فوق‌العاده راحت با کابل USB Type-C (5V/1A) و بدنه آلومینیومی محافظ

🔹 پشتیبانی ۱۰۰٪ از درایور UHD و سازگاری بی‌نقص با MATLAB، GNU Radio و SDRangel

🎁 همراه با خدمات ویژه آرتمیس کاریا:
۱ سال گارانتی کامل و پشتیبانی فنی مستقیم.

📩 برای استعلام قیمت و دریافت مشاوره تخصصی:

Ble: @anahita_hashemi1997

| واتساپ و تلگرام: 09390786816

وب‌سایت: artemiskaria.ir/akusrp/

و درنهایت

https://t.me/SDR_two

📡 کارگاه تخصصی پیاده‌سازی سیستم‌های مخابراتی (SDR)

💻 Software Defined Radio

👤 مدرس: میلاد سیف (پژوهشگر شرکت آرمان تلکو)

📚 سرفصل‌های کارگاه:

🔵 ۱) مبانی SDR: معرفی سخت‌افزار و نرم‌افزارهای آن (GNU Radio و SDR angle)
🟢 ۲) فرستنده و گیرنده: پیاده‌سازی FM
🟠 ۳) مدولاسیون‌های دیجیتال: پیاده‌سازی ASK، FSK و PSK
🟣 ۴) تحلیل گیرنده: همگام‌سازی زمانی، فرکانسی و فازی

⏰ زمان: سه‌شنبه ۲۱ مهر ۱۴۰۵ | ساعت ۱۵ الی ۱۸ به صورت حضوری و مجازی

📍 مکان: دانشگاه صنعتی قم - سالن شهید چمران

📲 جهت هماهنگی و شرکت در جلسه (ایتا، بله و تلگرام):

📞 09304291596

کانال بله:
http://ble.ir/gnu_radio

و در نهایت:
https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

در این ویدیو به سایت Gnu radio مراجعه کردیم و بدون نیاز به نصب gnu radio توانستیم به صورت اینترنتی از این نرم‌افزار استفاده کنیم.
از دیگر نکات اینکه می‌توان Hack RF و RTL-SDR را نیز وصل کرد و استفاده کرد. و همراه مثال‌های متنوع برای یادگیری

سایت زیر:

https://gnuradioworld.com/

و در نهایت:

https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

امروز به سایت زیر مراجعه کردم:

https://pysdr.org/content/rtlsdr

و با این متن آشنا شدم البته قبلا این پارامتر برام جای سوال بود که چیکار می‌کنه:

For those curious about the ppm setting, every RTL-SDR has a small frequency offset/error, due to the low-cost nature of the tuner chips and lack of calibration. The frequency offset should be relatively linear (not a constant frequency shift) across the spectrum, so we can correct for it by entering a PPM value in parts per million. For example, if you tune to 100 MHz and set the PPM to 25, it will shift the received signal up by 100e6/1e6*25=2500 Hz. Narrower signals will have a greater impact from frequency error. That being said, many modern signals involve....

به طور کلی به بلوک RTL-SDR برید و خطا و آزمایش کنید ببینید PPM دقیق RTL چقدر است البته دقت کنید این RTL ها با گرم شدن .....

به عنوان مثال من میدونستم RTL-SDR معمولا 25PPM است تلرانس اسیلاتورش ولی با تست و آزمایش دیدم این مقدار باید 19 قرار بدهم.


https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

یکی از کانال های که در حوزه مخابرات است و بسیار مطالبش جذاب و شیرین هست من که خیلی بهره میبرم.

مهندسی برق فقط «برق» نیست؛ چهار مسیر اصلی آن یعنی مخابرات، کنترل، قدرت و الکترونیک هرکدام دنیای متفاوتی از ریاضیات، فیزیک، نرم‌افزار، سخت‌افزار و کاربردهای صنعتی دارند.

✈️ @Iranian_ComSoc


و در نهایت

https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

پیاده‌سازی مدولاسیون 8PSK به صورت عملی با استفاده از Hack RF و RTL-SDR قسمت سوم

در این قسمت نحوه این که به چه صورت داده‌های را Buffer بخوانیم صحبت شد در ادامه داده‌ها داری افست فاز و ابهام فاز بودند که آن را با استفاده از داده‌های pilot و preamble و postamble برطرف کردیم.

لینک آپارات:

https://www.aparat.com/v/lpl2194

کانال بله:

http://ble.ir/gnu_radio

و در نهایت:

https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

پیاده‌سازی مدولاسیون 8PSK به صورت عملی با استفاده از Hack RF و RTL-SDR قسمت دوم

در این ویدیو با استفاده از gnu radio در سمت فرستنده عملیات pulse shaping انجام شد سپس بعد از این کار در گیرنده عملیات timing recovery و carrier recovery مورد بررسی قرار گرفت و در نهایت خروجی داده ها دوبارهی به PyCharm منتقل شد.

لینک آپارات

https://www.aparat.com/v/fqpg302

در نهایت

https://t.me/SDR_two

به نام خدا
سلام وقت همگی بخیر

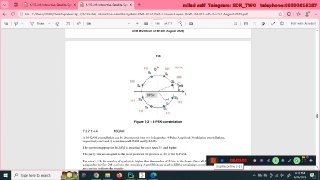

پیاده‌سازی مدولاسیون 8PSK به صورت عملی با استفاده از Hack RF و RTL-SDR قسمت اول

در این قسمت به پیاده‌سازی فرستنده مدولاسیون 8psk پرداخته‌ایم در این ویدیو ابتدا ساختار burst مورد بررسی قرار گرفت و از داده‌های کمکی مانند preamble و pilot و postamble استفاده شد. در این ویدیو در محیط PyCharm این کارها را انجام داده‌ایم.

لینک آپارات

https://www.aparat.com/v/wpw7m27

در نهایت:

https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

پیش نمایش: پیاده‌سازی مدولاسیون 16-QAM با استفاده از Hack RF و RTL-SDR

در این پیاده‌سازی به عنوان مثال تاثیر scrambler در مدولاسیون 16-QAM نشان داده شده در این پیاده‌سازی هنگام وجود Scrambler، نقاط constellation تقریبا ثابت هستند ولی در هنگام نبود scrambler چرخش و به نوعی به هم ریختگی وجود دارد.

لینک ویدیو در آپارات:

https://www.aparat.com/v/vcm9629?refererRef=channel_page

کانال بله:

http://ble.ir/gnu_radio

نظر من این است که وقتی از scrambler استفاده می‌شود بیت‌های صفر و یک پشت سرهم از بین می‌رود و در گیرنده در timing recovery و carrier recovery صفر و یک پشت سرهم باعث عدم همگرایی می‌شود.
البته ممکنه اشتباه کنم.


https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

#پیش‌نمایش

پیاده‌سازی مدولاسیون #8PSK با استفاده از Hack RF و RTL-SDR به صورت Real time.
ان شاءالله در ادامه این مدولاسیون به صورت کامل پیاده‌سازی می‌شود. در این پیاده‌سازی از Preamble، Postamble و Pilot استفاده شده است، برای اینکه بتوان داده‌ها را در گیرنده بازیابی کرد.

https://t.me/SDR_two

این حوزه زمان مربوط به Hack RF با شیلد است.

نکته‌ای که وجود داشت این است که در Pluto SDR باید دقت کرد که نرخ نمونه برداری بالاتر از 2 مگا نمونه بر ثانیه داشته باشیم تا به درستی کار کند.

دربارهی تفاوت این دو Hack RF هم چیزی نفهمیدم.

قسمت سوم

و در نهایت


https://t.me/SDR_two

این حوزه زمان مربوط به Hack RF بدون شیلد است

قسمت دوم

و در نهایت


https://t.me/SDR_two

به نام خدا سلام وقت همگی بخیر

قسمت اول

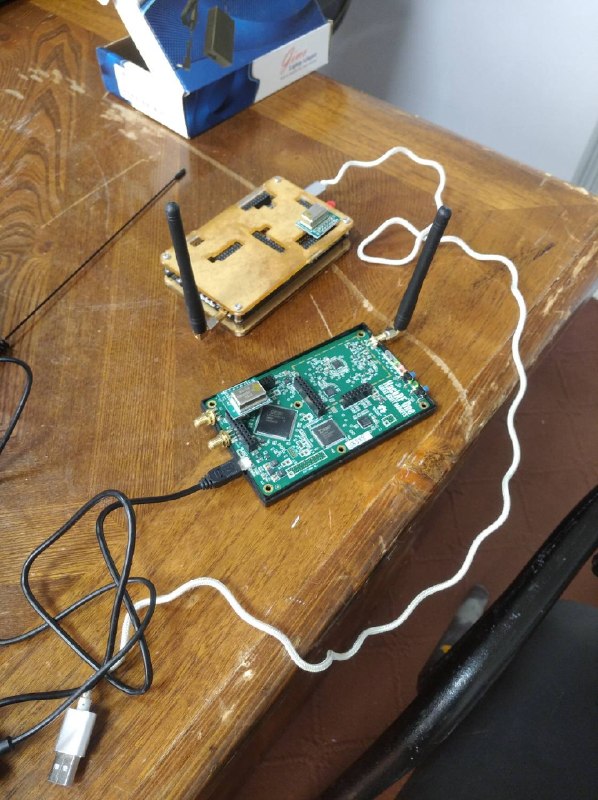

در این تصویر دو عدد Hack RF مشاهده می‌شود Hack RF با شیلد قهوه‌ای و Hack RF بدون شیلد.

در یکی از تست‌ها وقتی Sample rate برابر با یک مگاهرتز بود Hack RF بدون شیلد که نقش فرستنده را داشت به خوبی کار نمی‌کرد و داده‌های که گیرنده دریافت می‌کرد در حوزه زمان عجیب و غریب به نظر می‌رسید.

بعد از مطالعات متوجه شدیم Pluto SDR وقتی نرخ نمونه برداری کمتر از 2.083 مگاهرتز دارد دچار مشکل می‌شود اما نکته‌ای که وجود داشت این Hack RF بود. به سایت زیر مراجعه کنید و دربارهی این موضوع مطالعه کنید:

https://analogdevicesinc.github.io/linux/drivers/iio-transceiver/ad9361/?utm_source=chatgpt.com

و در نهایت

https://t.me/SDR_two

به نام خدا سلام وقت همگی بخیر

پیاده‌سازی CDMA در لینک زیر:

https://www.aparat.com/v/pmb45sa

در جلسه گذشته به موضوع پیاده‌سازی direct sequence spread spectrum پرداختم در این قسمت دو کاربر با متن‌های متفاوت و دنباله chipهای متفاوت عملیات CDMA را انجام دادند.

نکته دو کاربر در اصل با استفاده از یک Hack RF داده ارسال کرده‌اند و با استفاده از RTL-SDR داده دریافت کرده‌اند.

نکته این پیاده‌سازی هنوز جای کار دارد.

#قسمت‌دهم: پیاده‌سازی direct sequence spread spectrum در پایتون

و در نهایت

https://t.me/SDR_two

به نام خدا


سلام وقت همگی بخیر

یک موضوعی که بود در گذشته یک سری ویدیوها قرار داده شده بود که در آن مدولاسیون BPSK به صورت real time پیاده‌سازی شده بود.

و از preamble استفاده کرده بودیم برای این عملیات های synchronization رو انجام بدهیم.

به تازگی در ویدیوهای جدید که به زودی قرار داده میشه با استفاده پایتون و gnuradio میخواهیم مدولاسیون QPSK و BPSK رو پیاده سازی کنیم.


اما اینبار هدف استفاده از الگوریتم های timing recovery مانند Gardner و ... و استفاده از AGC و Costas loop و .. است و از preamble فقط می‌خوایم برای تشخیص شروع packet استفاده کنیم.


نکنه: من خودم هنوز به این روش ها تسلط کامل ندارم و ممکنه برخی جاها اشتباه کنم ممنون میشم جای اشتباه دیدید بیان کنید و نظراتتون بگید.

خیلی ممنون.

https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

یکی از کانالهای دیگه ای که در حوزه مخابرات فعال هستند کانال زیر می باشد:


🟥 مهندسای مخابرات و الکترونیک 🟥

کانال زیر برای شماست 👇👇👇
🆔 @cstyar
🆔 @cstyar

🎓 آموزش نرم افزارهای مخابرات و الکترونیک
🔹 CST
🔹 ADS
🔹 HFSS
🔹 Matlab
🔹 Altium Designer
پروژه های دانشگاهی و صنعتی
ارتباط با ادمین @cstyar_ad
🔹 شبیه سازی مدارات الکترونیکی، ساختارهای آنتنی و مایکروویو
🔹 ساخت مقاله ها و پروژه های مخابراتی و الکترونیکی
🔹 طراحی و ساخت انواع PCB

همین الان دنبال کنید 👇👇
🆔 @cstyar
🆔 @cstyar
🆔 @cstyar

و در نهایت
https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

در این فایل اومدیم و کدینگ همینگ رو به دو روش پیاده کرده‌ایم یکی با استفاده از gnu radio و دیگری پایتون.

مرجع استفاده شده:

http://kcl.digimat.in/nptel/courses/video/108101373/L58.html

PDF مرجه نیز در فایل ZIP قرار داده شده است و در این پیاده‌سازی از Chat GPT نیز استفاده شده است.

در نهایت

https://t.me/SDR_two

به نام خدا

سلام وقت همگیر بخیر

و اما ادامه ماجرا
بعد دیدم Pll در پایتون زمان بر هست و به نوعی real time سیستم رو از بین می‌بره نگاه کردم دیدم برای به دست آوردن خطا از تابع arctan2 استفاده شده با خودم فکر کردم آیا میشه جایگزین پیدا کرد.
و با سایت

https://wirelesspi.com/3-ways-to-approximate-atan2-in-hardware/

روبه رو شدم در یکی از قسمت ها نوشته بود برای پیاده‌سازی در FPGA خوبه از الگوریتم cordic استفاده کنید.

و به تازگی دیدم آقای #دکترغفاری عزیز این موضوع رو توضیح دادند.

https://www.aparat.com/v/qak0784?refererRef=channel_page

و در نهایت

https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر در این قسمت با استفاده از Pluto SDR  و RTL-SDR بر روی هوا یک تست عملی انجام دادیم.

در یک مدولاسیون که شبیه bpsk است در ابتدا افست فرکانسی رو حذف کرده ولی خوب مقداری از اون باقی موند و سپس عملیات timing recovery انجام دادیم و سپس تعداد خطا ها رو مشاهده کردیم.



دفعه بعد اومدیم به بعد از ابن که افست فرکانسی برطرف کردیم یک PLL نیز قرار دادیم و خروجی کار به شدت بهتر شد.


اما دلیل بهتر شدن چیست؟
همانطور که گفته شد اگر #افست_فرکانس کوچیکی وجود داشته باشید این باعث #چرخش_فاز میشود.
و ما برای اصلاح آن از PLL استفاده کردیم.


https://t.me/SDR_two
