Еще один цифровой модуль на WFB-NG

Связь построена на базе Wi-Fi чипсета RTL8812AU, то есть мы имеем дело с кастомной реализацией Wi-Fi. Пример такой реализации - WFB-NG и OPEN IPC.
Мы уже давно развернули такую связь у себя в лаборатории и научились с ней работать. Из известных аппаратных решений это, например, модули Wyvern Link от EMAX или WIFILink от RunCam.
Модули работают в стандартных для Wi-Fi диапазонах, и задача их обнаружения заключалась в разделении кастомных реализаций Wi-Fi и стандартных Wi-Fi сигналов.
В январе 2025 года (почти полтора года назад) мы впервые показали обнаружение WFB-NG:
https://t.me/quadro_code/162
Впоследствии алгоритмы были улучшены, мы продемонстрировали выделение некоторых режимов WFB-NG.
🔹 Из стандартного Wi-Fi в стандартных диапазонах https://t.me/quadro_code/399
🔹 В нестандартных диапазонах https://t.me/quadro_code/818

Вот еще материалы по теме
https://t.me/quadro_code/612
https://t.me/quadro_code/531
https://t.me/quadro_code/344

В данном модуле диапазон стандартный - 5ГГц.

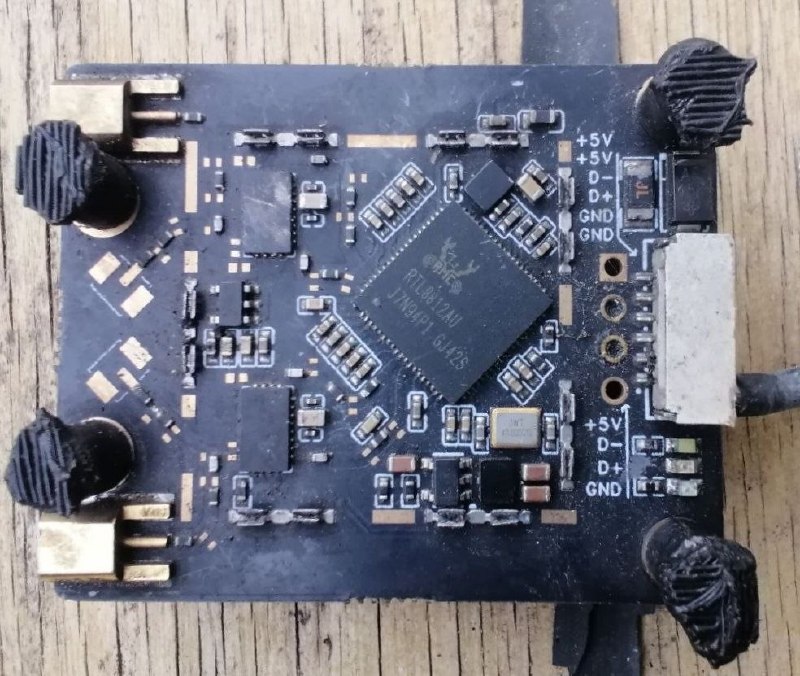

Радиотракт выполнен на двух SKY85728-11, в каждом выходной усилитель мощностью примерно 0.2Вт и МШУ. Сам модуль совершенно тупой, подключается судя по маркировке разъемов к одноплатнику по USB, драйвер поддерживающий работу RTL8812AU, стек WFB-NG и OPEN IPC развернуты на одноплатнике. Это самое дешевое решение. Скорее всего и одноплатник будет самый дешевый.
К чему все это?
К тому, что на самых дешевых одноплатниках система разворачивается обычно на SD карте. Если вам достался такой "тупой" модуль, ищите SD карту в одноплатнике, пишите нам в бот поддержки @quadrocode_support_bot мы скажем что делать дальше. Потом восстановим полную конфигурацию системы связи, развернем у себя ее клон и обеспечим гарантированное обнаружение таких сигналов на Алиссумах.

Команда Квадро код 🪁
