Ещё один модуль цифровой связи

На фото разобранный модуль связи с ударного самолета под названием "Марсианин-2" или "хорнет" или "шмель" (но это не точно).

Небольшой технический разбор, что же это за связь, на сколько смогли понять по фотографиям.

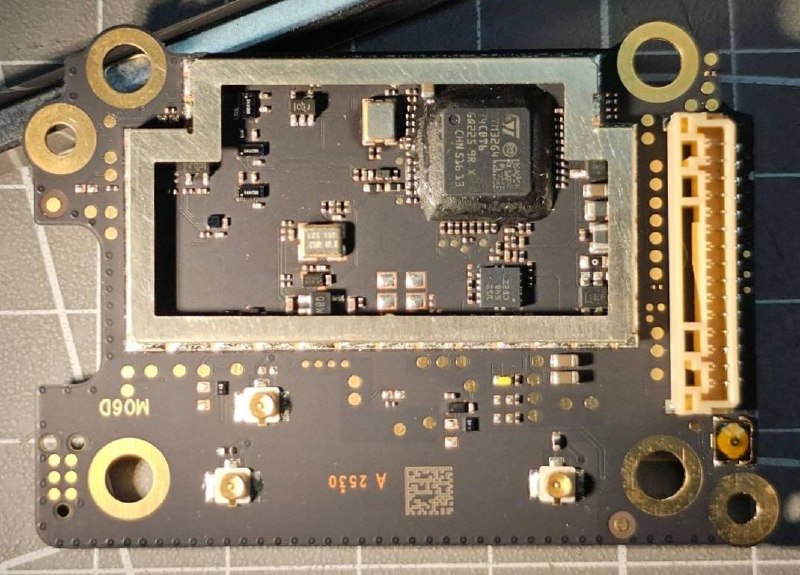

Конструктивно модуль выполнен на трех платах
🔹 вайфай модем с переносом в нестандартные диапазоны
🔹 приемо-передатчики (усилители мощности и тракты приемника с дополнительной диапазонной селекцией
🔹 управление

Основа устройства выполнена на вайфай модуле RTL8812EU, то есть мы имеем дело скорее всего с реализацией WFB-NG и OPEN IPC. На этой же плате стоят два дуплексных преобразователя частоты. Частоты передачи переносятся с 5.8 вниз на 2 и 3 ГГц, для приема наоборот снизу вверх, эти частоты определяются платой приемо-передатчиков. Вообще диапазон частот используемых компонентов достаточно большой, доступны скорее всего любые частоты до 6ГГц.

На второй плате реализованы два канала, в каждом канале приёмный тракт и передающий. В передающем может работать один из двух усилителей, либо 2000-2300МГц, либо 3300-3800МГц (выполнен со сложением на двух усилителях). Мощность каждого усилителя 1Вт.

Управление разбирать не будем, элементная база стандартная, что там реально реализовано зависит больше от ПО. Скорее всего стандартные истории с WFB-NG и OPEN IPC.

Итого, в сухом остатке имеем цифровой вайфай подобный передатчик с MIMO 2*2 работающий в нестандартных диапазонах 2000-2300 либо 3300-3800.
С другой платой приемо-передатчиков диапазон может оказаться другой.

Что по обнаружению
Большинство детекторов цифру в этих диапазонах не видят, а WFB-NG не отличают от вайфай и подавно. Никакие перехваты эти сигналы не ловят в принципе, каналы шифрованные.

Как обнаружить БПЛА с такой связью❓
Любой из Алиссум 🪁 последних модификаций умеет выделять некоторые режимы WFB-NG из вайфай потоков.
https://t.me/quadro_code/531
https://t.me/quadro_code/399
https://t.me/quadro_code/344
https://t.me/quadro_code/163

ВАЖНО❗️
Подобные цифровые линки имеют большое количество настроек. Чтобы более надежно выделять из вайфай именно такие сигналы необходимы трофейные модули. С огромной благодарностью примем такие блоки на исследование. WFB-NG запускаем без проблем. Сделаем совместно детекцию ещё качественнее.
Если есть еще что-то интересное для изучения - пишите в бот поддержки
@quadrocode_support_bot
