Нажимаем кнопки

Закрываю первый майлстоун
С начала челенджа прошло почти три месяца, а фотосток принёс мне 0 центов. Выбирать и выкладывать фотографии оказалось ужасно скучно, так что мне это быстро надоело. Еще и у каждой моей фотографии уже была версия лучше, которую выложил кто-то другой.

Я решил, что лучший способ заработать на фотографии – это продать фотоаппарат. Он продался на ebay всего за один день за 180 фунтов, минус затраты на упаковку для отправки.

Могу позволить себе закрыть первый майлстоун и насладиться этой прекрасной чашкой флэт уайта.

Вместо фотоаппарата я купил что-то ещё, о чем напишу чуть позже. В моём владении теперь £180, -£2.49 за упаковку, -£3.50 за флэт уайт и -£99.99 за некоторый ✨таинственный предмет✨
Итого: £74.02

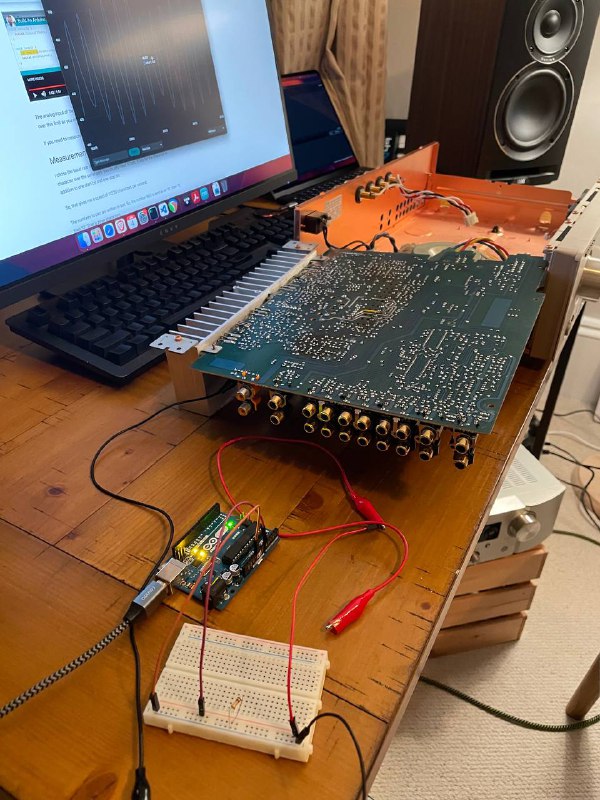

Перед тем, как покупать осциллограф, я сначала попробовал сделать свой. У меня есть Arduino Uno, который умеет считывать напряжение через аналоговые пины. Считанные значения можно выводить на график, который можно построить прямо в IDE.

Такой подход даже работал, но у него есть несколько недостатков.
Ардуино умеет считывать только напряжение в пределах от 0 до 5 вольт. Для других напряжений приходилось собирать понижающие схемы или добавлять bias, чтобы читать отрицательные значения.
Но самым большим минусом оказалось то, что в выходных значениях было слишком много шума. Было сложно отличить шум в сигнале от артефактов измерения.

Поэтому пришлось купить настоящий, хоть и игрушечный осциллограф.

Усилитель заработал! (но есть нюанс)
После замены ещё нескольких компонентов, он начал включаться и у меня даже получилось послушать через него музыку. Неприятной неожиданностью стал статический фон в левом канале. Я как раз сжёг ту часть усилителя, которая отвечает за левый канал. Значит, сгорело что-то ещё, чего я пока не нашёл.
Второй неожиданностью стало то, что один из компонентов пришёл поддельный, судя по всему. Пришлось заказать ещё один.

Чтобы двигаться дальше, я купил себе мини осциллограф. Никогда не понимал, для чего он нужен, а сейчас осознал, что без него никак.
На фото результат замера выхода проблемного канала. Судя по замеру, откуда-то просачивается 100 герц. Скорее всего, с трансформатора, так как в UK розетках 50 гц, и частота каким-то образом удвоилась.
У меня есть один рабочий канал, поэтому есть с чем сравнивать. Осталось найти, где фон появляется на пути от источника к усилителю.

Управляющая схема оказалась рабочей.
На неё с основной платы приходит провода, среди которых есть пины 5.8V и GND. Через них, судя по всему, приходит питание.
5 вольт есть среди проводов в кабеле USB. Я решил попробовать подключить эти 5 вольт к управляющей плате и посмотреть, что будет. Этих двух контактов оказалось достаточно, чтобы запустить весь frontend.
Получается, изначальная проблема всего лишь в питании управляющей платы.

Начались поиски сгоревших компонентов. Я в основном пользовался мультиметром в режиме измерения сопротивления. С резисторами всё просто: их сопротивление должно совпадать с тем, что указано на схеме.

Диоды должны пропускать ток в одну сторону, но не в другую. Диод состоит из двух частей, которые называются P (positive) и N (negative). Ток может течь только в сторону от P к N. Проверяется мультиметром: сопротивление в одну сторону маленькое, а в другую – бесконечное.

Транзистор – это как два диода в одном компоненте. Транзисторы бывают двух типов: NPN и PNP. У них по три контакта, среди которых две пары, которые ведут себя как диоды, а оставшаяся пара не проводит ток ни в одну, ни в другую сторону. Таким образом, можно проверить, правильно ли ведут себя P-N переходы в транзисторе, просто замеряя сопротивление, как и в случае с диодами.

Конденсаторы я проверял чисто визуально, так как у моего мультиметра нет режима измерения ёмкости. Но их можно проверить и в режиме измерения сопротивления: у конденсаторов оно растёт от конечного значения до бесконечности, по мере того, как он заряжается.

Если я нашёл всё, что сгорело, то урон составил три транзистора, четыре резистора, один диод и одна интегрированная схема защиты колонок. Работает она так, что если на определённых контактах схемы обнаруживается направленный ток выше заданного порога, то эта схема не даёт открыться реле, которые управляют подачей сигнала на колонки. Проверочные контакты как раз и соединены с выходными сигналами. То есть, если на колонки почему-то подаётся сильный ток, то контакт с колонками закрывается. Из-за того, что эта схема сгорела, я как раз и перестал слышать щелчки реле во время включения усилителя. У каждого компонента есть документация – datasheet, где я и вычитал всю эту информацию.

Последовательность событий была такая: когда я чистил схему, сгорели основные усиливающие транзисторы из-за остаточного тока в конденсаторах. Сгорели они таким образом, что из полупроводников превратились в проводники. То есть, стали проводить ток во всех направлениях с минимальным сопротивлением. Это очень неожиданный способ перестать работать. Я бы ожидал, что сгоревший компонент перестанет вообще проводить ток. Из-за новой конфигурации схемы, когда я потом стал включать усилитель, стали гореть сначала предохранитель, а потом и резисторы, испуская дым. Защитную схему я добил, когда коротил контакты конденсатора при включённом питании.

Все компоненты я нашёл на ebay, не запариваясь пытаться найти аналоги. Транзисторы и защитную схему, например, пришлось заказать из Европы. Надеюсь, что когда всё придёт, усилитель снова заработает, по крайней мере, в той же степени, что и раньше.

При следующих попытках что-то починить, я решил сначала разряжать конденсаторы. Я нашёл их контакты на схеме и соединял их через резистор. Разрядка происходила не быстро, периодически вылетали искры. В общем, не очень приятный процесс. В один из разов, всё шло уж совсем медленно. Я решил всё ускорить и соединить контакты напрямую, без резистора. Напряжение на выходе так и не менялось.

Оказалось, я забыл отключить питание...

После всех этих попыток на схеме остались кратеры от искр и усилитель перестал издавать характерные щелчки после включения. То есть, сгорело что-то ещё.

Это было низшей точкой моего расследования.

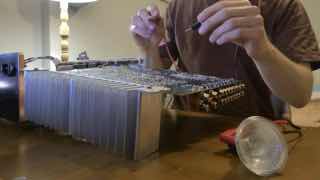

Потом я научился разряжать конденсаторы как следует – через лампочку. Заряда одного конденсатора хватает, чтобы на долю секунды зажечь лампочку на 40 ватт. Интересно, что бы произошло, если бы я коснулся контактов руками 🤔 Надеюсь, ничего страшного.

Пару недель назад мои друзья улетели отдахыть на Бали и оставили мне свою аудио аппаратуру. У меня теперь во временном пользовании есть две пассивные колонки и два усилителя Marantz – один рабочий и один нерабочий. Я решил попробовать починить нерабочий, и это оказалось началом приключения...

Нерабочий усилитель даже иногда работал, но мог прямо во время проигрывания войти в такой режим, когда никакие лампочки не горят и невозможно выбрать источник сигнала (обычно можно переключиться с AUX на CD, например). Музыка могла даже продолжить играть, но всё управление отключалось.

В электронике у меня знания только из старшей школы: знаю как соотносятся напряжение, ток и сопротивление, знаю для чего диоды, транзисторы, конденсаторы и резисторы и как пользоваться мультиметром. На этом всё.

Оказывается, для многих усилителей можно найти исходники – service manual. Там есть принципиальные схемы, отмеченное расположение и названия всех компонентов. По сути, OpenSource электроника, только комментариев в испходниках не очень много. У старой элетроники ещё и минимальное количество микросхем, то есть, всё собрано из примитивных элементов. Разобраться в том, как такая вещь работает – это как решить головоломку. Мне такое очень нравится, поэтому меня зацепило.

Я очень быстро понял, что если не знаешь что делаешь, то пациенту будет становиться только хуже и хуже. У меня был вот такой путь:

Сначала я решил почистить схему от мусора. Отключил всё от питания и стал металлическими щипцами доставать их схемы пыль и кошачьи волосы. Пока ковырялся между ног одного из транзисторов, там проскочила довольно мощная искра. Я быстро понял, что это был ток из одного из конденсаторов – это большие чёрные банки на фотографии. Получается, перед тем, как что-то делать со схемой, надо сначала разрядить конденсаторы.

Я понадеялся, что ничего страшного не произошло, дочистил схему и решил попробовать включить. Предохранитель при этом довольно быстро сгорел. Это обычно значит, что где-то в цепи короткое замыкание, из-за чего сопротивление падает и растёт ток. Предохранители как раз ставят для того, чтобы сохранить схему, когда происходят скачки напряжения или в схеме есть короткое замыкание. Вместо схемы перегорает предохранитель.

Я подумал, что короткое замыкание произошло из-за того, что я ковырялся щипцами в схеме, и решил всё пропылесосить, заменить предохранитель и включить всё опять в розетку. Из-за нетерпеливости, ничего тестировать мультиметром я не стал, из-за чего дальнейшее расследование стало более интересным. Точно такого же предохранителя у меня не нашлось, поэтому я поставил какой был, ведь вряд ли это так важно, чтобы характеристики предохранителя совпадали.

Оказалось, что это важно, и при следующем включении стали уже гореть не предохранители, а сами компоненты. При каждом включении схема испускала дым и начинала пахнуть. Я так несколько раз его включал, пока не перестала дымить – вдруг само всё починится. Когда всё прожарилось как следует, дым действительно перестал идти.

Я в игре

Первый пакет фотографий прошёл ревью. Из 27 снимков одобрили 22, что я считаю успехом.

Из неодобренных были следующие причины:
* Чужая интеллектуальная собственность. На знаке с названием улицы были какие-то каракули. Видимо, это было принято за граффити, которое кому-то принадлежит. Жаль, кадр красивый.
* Похожие кадры. Я загрузил три похожие фотографии заката со зданием-какашкой в Эдинбурге. Одну приняли, по двум отказали. Тут я ожидал отказа, просто хотел посмотреть, что будет.
* Фотография в здании, от которого нужно получить разрешение. Значит, просто так интерьеры фотографировать нельзя.
* Логотип компании в кадре. Он на заднем плане – мне было интересно, найдут его или нет. Нашли.

Главное – это что фотографии с iPhone можно загружать и их принимают. Будут ли их покупать – пока вопрос 😅

Мой профиль: https://www.shutterstock.com/g/PushingButtons

Идея для стартапа

На то, чтобы выбрать подходящие фотографии, загрузить их и придумать подходящие описания и ключевые слова, ушло несколько часов. И это всего 30 фотографий. Наверняка, с опытом этот процесс ускорится, но в любом случае это трудозатратно и монотонно. Shutterstock предлагает свои теги, но их качество далеко от идеала. Также эта функция не работает для нескольких картинок сразу. Вместо того, чтобы заниматься фотографией, большую часть времени приходится заполнять формы.

Идеальным был бы сервис, в который я бы просто выгрузил все свои фотографии, он бы выбрал подходящие фото для загрузки на фотосток, придумал бы для них описания и ключевые слова. Мне бы осталось только сделать ревью результата, подтвердить отправку и ждать пополнения счёта.

Быстрым гуглением нашёл сервис www.phototag.ai
Он может придумывать тэги и описания, но не умеет выбирать подходящие снимки. Обработать 1500 кадров стоит $28.

Добавил себе в бэклог попробовать сделать что-то похожее на базе ChatGPT.

Нажимаем кнопки pinned «Challenge: заработать денег Как можно понять из моих первых постов, для съёмки ночного неба нужна хорошая аппаратура. Мне показалось, что просто взять и купить себе хороший объектив и камеру будет слишком скучно, и они скорее всего будут просто лежать на…»

Начало положено

Нашёл хорошую статью с рассказом о стоковой фотографии: https://journal.tinkoff.ru/guide/zarabotok-na-fotostokah/

Вот, что я для себя вынес:
* Shutterstock и Adobe Stock — самые популярные сервисы среди начинающих.
* Рекомендуется загружать по 5-10 фотографий в день. Если загрузить пару тысяч фотографий, это может приносить по паре сотен $ в месяц.
* Если фотографируешь людей или чью-то собственность, нужно получать письменное согласие.
* Не должно быть видно логотипов брендов.
* Для лучших результатов нужно смотреть, какие сейчас тренды, а не просто случайно что-то фотографировать. В октябре, например, в топе по популярности тема рождества.

Я зарегистртровался в Shutterstock и решил начать загружать фотографии, которые у меня уже есть. Загрузил 30 фотографий с моих недавних поездок в Уэльс и Шотландию. Пейзажи и красивая природа, вроде как, всегда в спросе. Теперь нужно ждать, когда эти фотографии пройдут ревью. Это может занять до 5 дней.

Все загруженные фотографии были сделаны для себя на айфон. Будет интересно узнать, подходят ли они под требования стоков.

Challenge: заработать денег

Как можно понять из моих первых постов, для съёмки ночного неба нужна хорошая аппаратура. Мне показалось, что просто взять и купить себе хороший объектив и камеру будет слишком скучно, и они скорее всего будут просто лежать на полке.

На днях @dushnilovo рассказала мне, что фотографией можно зарабатывать даже если фотографировать ты особо не умеешь. Оказывается, есть огромный рынок стоковой фотографии, где люди покупают и продают фотографии для разных целей. Некоторые фотографы даже живут за счёт тех денег, что им приносят стоковые фото.

Это я и хочу проверить: насколько реально заработать хоть сколько-то на стоковых фотографиях. Поэтому ставлю перед собой челендж заработать денег чем-то помимо основной работы.

У меня будут майлстоуны, чтобы денег хватило на:
1. Чашку кофе
2. Ужин
3. Поездку к морю (на поезде до Ла-Манша считается)
4. Объектив, на который можно будет снять луну, чтобы хорошо были видны кратеры
5. Full-frame фотоаппарат

Посмотрим, насколько далеко по этому списку я смогу продвинуться.

Условия челенджа следующие:
* Считаются любые деньги, которые ко мне поступают не от работодателя. Если я научусь зарабатывать на игре на гитаре или сделаю сайт и размещу там рекламу – всё будет идти в общий капитал.
* Можно использовать заработанные таким способом деньги и пытаться их умножить. Можно торговать на бирже или играть в покер. Этот пункт не распространяется на те деньги, которые у меня уже есть.
* Можно покупать и продавать вещи. Вместо того, чтобы деньги просто лежали, можно купить какую-то вещь, а потом продать её и вернуть деньги в капитал.
* Можно продать ту камеру, которая у меня уже есть в пользу капитала.
* Если я трачусь на что-то, что есть в списке майлстоунов, то продать это уже нельзя. Впрочем, это имеет смысл только для объектива.

Грубо говоря, начинаю с нуля и смотрю, сколько я смогу заработать.

Пока искали удобное место для съёмки северного сияния, нашли глухую дорогу с деревенскими домами и фермами по обеим сторонам. Остановились возле ворот/забора одного из участков. Как позже оказалось, на этих воротах была камера, через которую на нас смотрел недовольный фермер.

Спустя час, когда мы уже отошли от ворот и фотографировались в более подходящем месте, к нам подъехала машина с тем самым фермером. Он нам показал наши фотографии и сказал, что вызвал полицию. Я сначала не поверил, но полиция действительно приехала – три машины.
Стали задавать вопросы о том, что мы там делали, потом осмотрели вещи и заполнили протокол. Объяснили, что в их районе участились случаи взлома. На видео, когда я нагнулся, чтобы установить штатив с телефоном на землю возле ворот, фермер подумал, что я пытался сделать что-то с замком. Поэтому полиция хотела убедиться, что у нас нет болторезов или чего-то в этом роде, что можно использовать для взлома. Прококол потом прислали на электронную почту.

Это был первый раз, когда пришлось взаимодействовать с полицией в UK настолько близко. Всё прошло довольно мирно и спокойно. Шутили, я им показал фотографии с сиянием. Они нам сказали, что в городе полиция не такая безобидная и там бы с нами обходились более грубо.

Самое смешное – это что мы даже успели сфотографировать эту камеру! Заметил я её только на следующее утро на фотографии. Я с жёлтым рюкзаком стою у того самого забора, а справа светится розовая точка – камера, которая меня снимает.

Мой первый порыв снять ночное небо случился неделей ранее, когда во многих даже относительно далёких от полюсов регионах было видно северное сияние.

Северные сияния происходят в результате вспышек на солнце, когда в сторону земли выбрасывается корональная масса. Количество этих вспышек варьируется из года в год, в зависимости от того, в какой фазе находится солнце. Фазы повторяются с циклом в 11 лет. В этом году солнце в активной фазе, поэтому северные сияния иногда можно увидеть даже в Лондоне и южных регионах России. Если снимки солнца показывают выброс в сторону земли, значит, в течение 1-2 дней будет геомагнитная буря и возможно северное сияние.

Одна из таких вспышек была замечена астрономами 9 октября. Существует шкала оценки мощности геомагнитных бурь — Kp-индекс. Оценка может быть от 0 до 9. Синоптики прогнозировали бурю мощности 8-9, то есть мощнее некуда.

Чтобы наблюдать сияние, нужно было:
* Найти достаточно тёмное место без засветки от города. Мне в этом помог сайт www.lightpollutionmap.info
В часе езды от Лондона нашлась достаточно глухая деревня, где не было света вне основных дорог.
* Убедиться, что облака не помешают просмотру. Я следил за облаками на сайте www.metoffice.gov.uk/weather/maps-and-charts/cloud-cover-map
Вне UK можно пользоваться Windy app или похожими приложениями.
* Взять с собой камеру со штативом. Глазами сияние было хорошо видно, но камера с длинной выдержкой давала лучший результат.

За вспышками на солнце можно следить на канале @astroalert
Также есть хорошее приложение со всей нужной информацией для отслеживания северных сияний: https://apps.apple.com/gb/app/my-aurora-forecast-alerts/id1073082439
