Делимся ответом на вопрос!

Вопрос:

"Добрый день, расчет стоимости для плат на ФАФ-4Д идет из площади плат или площади заготовки? Если да, то какой размер технлогических полей или какой размер я могу занять под платы? Как выгоднее заказывать полную заготовку? Какой у нее размер, а точнее, площадь занимаемая платами? Вы используете скрайбирование или только фрезерование?"

Ответ инженера-конструктора, Константина:

Здравствуйте!
Расчет стоимости ФАФ-4Д привязан к размерам заготовок.
Заготовки есть 250*500 и 500*500
Тех. поля 45 по Х, 30 по Y, остальная площадь под платы.
Используем, как правило, фрезеровку.
Есть еще несколько нюансов:
Для ФАФ – покрытие только иммерсионное олово.
Для ФАФ - делаем покрытие или маску, что-то одно. Маркировка только белая.
Отверстия минимум 0,5 мм.

Пишите Ваши вопросы в живочат на нашем сайте .

Больше о производстве печатных плат здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах Одноклассники

Делимся ответом на вопрос!

Вопрос:
"Как правильно размещать перемычки в проекте, чтобы не было ошибок при производстве?"

Ответ инженера - конструктора Евгения:
Если у Вас есть какие-то указания на размещение перемычек - пишите при заказе или прикладывайте эскиз. Где их категорически нельзя ставить и где вам желательно их разместить.

Пишите Ваши вопросы в живочат на нашем сайте .

Больше о производстве печатных плат здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах Одноклассники

Друзья, удачного начала рабочей недели!
Напоминаем Вам обо всех прекрасных возможностях нашего с Вами сотрудничества 🤝

«ЭЛЕКТРОконнект» - это команда специалистов, которая 35 лет занимается производством печатных плат и всегда находится в доступности телефонного звонка. Мы соблюдаем общепринятые стандарты качества и оптимизируем процесс изготовления печатных плат, снижая его стоимость.

Электроконнект сегодня:
📍15 000+ заказчиков от Минска до Владивостока

📍Это полностью переоборудованное производство под требования времени

📍Система контроля качества ISO 9001, ГОСТ РВ 15.002, ГОСТ, IPC

📍Это возможность снизить стоимость Вашего заказа за счет оптимизации производства нашими инженерами-конструкторами.

📍Это возможность коммуникации не только с менеджером, но и с инженером-конструктором, обрабатывающим Ваш заказ, напрямую.

📍 это 6 000+ м² производственных площадей


ВОЗМОЖНОСТИ ПРОИЗВОДСТВА:
✔️ От одной штуки до серии.
Мы производим печатные платы для наших заказчиков в любом количестве: от одной штуки до регулярных крупных серий.

✔️ От 1 до 28 слоев.
Широкий спектр используемых технологий и многолетний опыт позволяет нам создавать печатную плату от 1 до 28 слоев высокого качества и стандартов.

✔️ Скорость.
Стандарт - от 14 дней.
Ускоренный - от 7 дней.
Суперэкспресс - от 3х дней.

✔️ Линейка продукции:
🔸 Многослойные, двухслойные и однослойные печатные платы.
🔸 Печатные платы на алюминиевом основании.
🔸 Гибкие печатные платы.
🔸 Гибко-жесткие печатные платы.
🔸 ВЧ и СВЧ печатные платы.
🔸 Печатные платы с контролем импеданса.
🔸 Гибридные печатные платы (FR4 и СВЧ материалы).
🔸 Печатные платы повышенной плотности соединений.
🔸 Планарные трансформаторы на основе многослойной печатной платы.

Видео о нас на нашем сайте .

Ждем Ваши заказы!

Больше о производстве печатных плат здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах Одноклассники

Делимся ответом на вопрос!

Вопрос:
"Добрый день!
Подскажите, пожалуйста, гибкая плата с тремя проводящими слоями какую толщину будет иметь при изготовлении на вашем производстве?
Дело в том, что у нас 2 проводящих слоя (внешние) и один экранирующий (внутренний) и 4 нам не нужен, он будет только утолщать плату.
Гибкая часть может состоять только из 2-х слоев или из количества слоев, кратного 2-м?
4-х слойной может быть гибкая часть?
Толщина трехслойной платы какой будет можете подсказать?"



Ответ инженера - конструктора Дмитрия:
Здравствуйте!
Да, гибкая часть может быть 4-х слойной.
3 слоя возможно, но один слой придется стравить. Толщина трехслойной платы в таком случае будет примерно 400 мкм.

Пишите Ваши вопросы в живочат на нашем сайте .

Больше о производстве печатных плат здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах Одноклассники

FR-4: материал, который используют все, но понимают немногие.
Чтобы понять, почему FR-4 стал тем, чем он стал, полезно заглянуть в историю. В самых первых печатных платах, которые появились в 1940-х годах, использовался совсем другой материал - фенольный ламинат, известный как FR-2. Это была бумага, пропитанная фенольной смолой. Материал дешёвый, технологичный, но у него было два серьёзных недостатка: он легко воспламенялся и плохо держал размеры при нагреве. Для военной и авиационной электроники, которая активно развивалась в те годы, это было неприемлемо.

Параллельно с фенольными материалами шла разработка эпоксидных смол, которые обладали гораздо лучшей термостойкостью и адгезией. В 1950-х годах начали появляться первые композиты на основе стеклоткани и эпоксидки. Они были дороже, но значительно прочнее и стабильнее.

К 1960-м годам американская ассоциация производителей электрооборудования NEMA стандартизировала целый ряд материалов для электротехнических применений. Тогда и появилась классификация FR - Flame Retardant, то есть "трудновоспламеняемый". Под четвёртым номером как раз закрепился стеклотекстолит на эпоксидной связке. Он сочетал в себе механическую прочность стеклоткани, термостойкость эпоксидной смолы и приемлемую цену.

С тех пор прошло больше полувека. За эти десятилетия FR-4 многократно совершенствовался: менялась химия, улучшалась чистота сырья, снижалась вариабельность продукта. Но базовый принцип остался тем же. И сегодня FR-4 - это целая категория материалов, объединённых общими требованиями, а не один конкретный продукт.

Что же такое FR4, какими качествами он должен обладать, какие есть его разновидности и что может пойти не так читайте в статье на нашем сайте .

Больше о производстве печатных плат здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах Одноклассники

Делимся ответом на вопрос!

Вопрос:
"Здравствуйте. Есть ли у вас информация о том, какая получается геометрия проводников (итоговая толщина и подтравы) после травления и металлизации (для переходных отверстий)? Интересует случай двухслойной платы с исходной толщиной фольги 18 мкм на диэлектрике Rogers RO-4350 или RO-4003C. Также хотелось бы уточнить наличие этих материалов (толщиной 0,5 мм)".

Ответ инженера-конструктора Евгения:

Добрый день. Есть в наличии оба материала с толщиной 0,508 мм. В среднем толщина проводника после металлизации и гальваника 38 мкм.

Присылайте нам свои вопросы в живочат на сайте, и мы с радостью поделимся ответом и с Вами, и с нашими подписчиками.

Больше ответов на вопросы на нашем сайте .

Больше о производстве печатных плат здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах Одноклассники

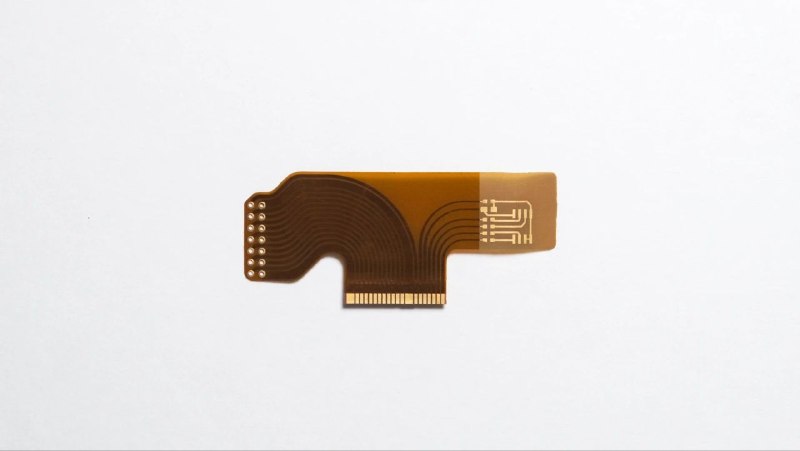

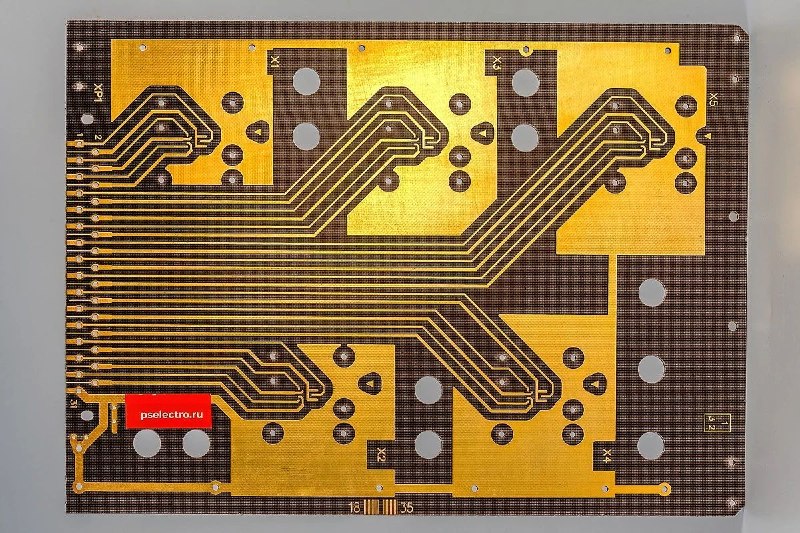

Плата жесткости для гибких печатных плат.
