Бизнес-модель ЭЛЕКТРОконнект основана на объединении заказов (order pooling). Суть в том, что несколько различных заказов обрабатываются на одной производственной панели, что повышает эффективность производства. Более эффективное производство означает более низкие цены для заказчиков, особенно для прототипов и мелкосерийных заказов.

Какие заказы можно объединять на одной панели? Это зависит от множества факторов, и поиск правильного баланса является ежедневной задачей.

Ключевыми факторами являются:
1️⃣ Срок поставки (delivery term).
2️⃣ Размер заказа (order size).
3️⃣ Распределение меди (copper distribution).

Более подробно об этом в статье на нашем сайте .

Больше о нас здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах Одноклассники

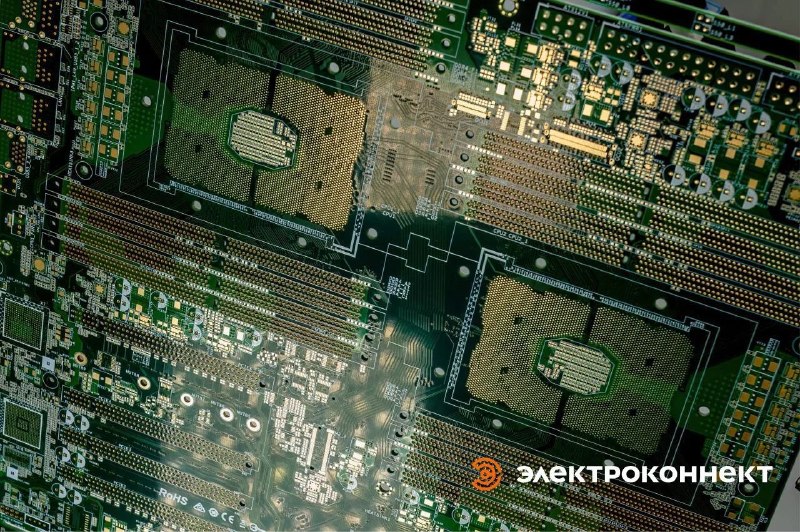

Проектирование лучших печатных плат: используем минимальные зазоры с умом.

В какой-то момент разработчик изучает минимальные зазоры производителя (между дорожками, между контактной площадкой и дорожкой и т.д.) и устанавливает соответствующие правила в системе DRC своего САПР. Чаще всего эти настройки применяются ко всей плате. Это означает, что минимальные зазоры будут присутствовать по всей плате, даже там, где пространства вполне достаточно, вместо того чтобы использоваться только там, где они действительно нужны.

Разработчики часто предполагают, что в этом нет проблемы, поскольку они платят за эти настройки для всей платы, и производитель может и должен просто с этим справляться. Однако, как выясняется, в долгосрочной перспективе это проблема и для производителя, и для самого разработчика.

Полезные рекомендации для разработчиков в отношении проектирования зазоров Вы можете найти здесь .

Больше о производстве печатных плат здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах Одноклассники

Делимся ответом на вопрос!

Вопрос:
Добрый день, подскажите, если на одной заготовке комплект из 7 плат, разделенных фрезеровкой, какие есть ограничения для двух-сторонней платы?

Ответ инженера - конструктора, Андрея:
Здравствуйте!
При заказе «Комплектом»(несколько разнотипных плат одного изделия на заготовке) допускается max размер 163*202, max количество плат - 5, площадь меди на платах не может различаться более чем в 2 раза. Стоимость "Комплекта" 300 руб./плата за объединение + стоимость подготовки, При размещении "Комплекта" на нетиповом конструктиве - стоимость изготовления увеличивается в 2 раза.

Если платы у вас уже объеденены, то можем сделать, как единую. Платы на жестких перемычках.

Больше ответов на вопросы на нашем сайте .

Больше о производстве печатных плат здесь:
Сайт ТГ ВК Дзен Youtube  Rutube Хабр  Мах Одноклассники

Конкуренция и сотрудничество не исключают друг друга.

13.07.2026 г. «ЭЛЕКТРОконнект» встретил гостей из компании «Резонит» и генерального директора Консорциума печатных плат Кожуховскую Ольгу на территории своего завода по производству печатных плат в Новосибирске.

Встреча включала экскурсию, демонстрацию новых производственных линий, деловую встречу с обсуждением вопросов и решений важных для отрасли, обмен производственным опытом, ведь обе компании сейчас сталкиваются с аналогичными задачами в производстве.

Очередная встреча показала, что взаимный обмен опытом способен принести пользу обеим сторонам.

Подробно о визите коллег читайте в новостях на нашем сайте .

Больше о нас здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах Одноклассники

Что означает Tg базового материала печатной платы?
В мире производства печатных плат (ПП) одним из ключевых параметров, на который обращают внимание инженеры и конструкторы, является температура стеклования или Tg. Этот показатель, зашифрованный в спецификации материала, определяет, насколько надежной и долговечной будет плата в условиях нагрева. Давайте разберемся, что означает эта характеристика и почему она так важна.

Tg (Glass Transition Temperature) — это температура, при которой полимерная смола, входящая в состав базового материала (например, стеклотекстолита FR-4), переходит из твердого, стеклообразного и хрупкого состояния в мягкое, эластичное и резиноподобное . Простыми словами, это та температурная точка, до которой материал ведет себя как твердое тело, а после ее преодоления становится “гибким” на молекулярном уровне.

Важно понимать, что Tg — это не точка плавления, при которой материал становится жидким, а именно температура стеклования, при которой происходят его физические изменения. В промышленности печатных плат «стеклом» часто называют диэлектрический слой, состоящий из смолы и стекловолокна .

Почему Tg так важен, каковы последствия перегрева, а также о типовые значения Tg для материалов FR-4 читайте в статье на нашем сайте .

Больше о нас здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах Одноклассники

«ЭЛЕКТРОконнект».
Производство - непростое дело, знаем не понаслышке, поэтому всегда поймем 🤝

Больше о нас здесь:
Сайт ТГ YouToube Rutube Хабр Мах Одноклассники

Делимся ответом на вопрос!

Вопрос:
"На некоторые позиции нужен будет файл трафарета. Как его запросить? Хочу попробовать заказать пластиковые трафареты для монтажа прототипов".

Ответ инженера - конструктора, Константина:
После изготовления плат мы сможем вам прислать наши рабочие гербера.
Это будет не файл трафарета, а наши рабочие файлы.
Это важно! Файлы мы сможем выслать только после запуска в производство, когда все файлы уже будут окончательно сформированы.

Больше ответов на вопросы на нашем сайте .

Больше о производстве печатных плат здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах Одноклассники

Разбираемся с отверстиями и вырезами в печатных платах.

Компоненты, разъёмы, корпуса, кабели, модули и прочие элементы, которые крепятся к печатным платам, иногда требуют пространства, не ограничивающегося простым круглым отверстием. Для таких особых случаев создаются вырезы (cutouts).

Прежде чем продолжить, важно определить терминологию, поскольку в отрасли нет единого мнения по поводу некоторых из этих понятий. Можно выделить два типа удаления материала из платы.

📌 Отверстие (drill) — это круглое сквозное отверстие, которое выполняется круглым сверлом.

📌 Вырез (cutout) — это отверстие любой формы, не являющееся круглым.

Размещение отверстий и вырезов: внутреннее и на контуре

Отверстия и вырезы могут быть полностью внутренними по отношению к печатной плате (то есть находиться внутри её контура) или перекрываться с контуром, так что в готовой плате они выглядят как часть контура.

Подробно о двух фазах производства вырезов и о том как делаются отверстия читайте в статье на нашем сайте.

Больше о производстве в «ЭЛЕКТРОконнект» здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах Ok

Друзья, наш мир динамично меняется.

🫶Давайте не будем теряться!
Мы публикуем контент на разных площадках — с учётом формата и глубины подачи:

💬 МАКС — для быстрых новостей и обсуждений.
�Дзен и Хабр — для тех, кто любит читать длинные статьи и разбираться в теме.
👩‍👩‍👧‍👦ВКонтакте — для смешанного формата: текст, видео, опросы.
🎥Youtube и Rutube формат коротких и длинных видео
🏡 Одноклассники — для спокойного, понятного и полезного контента.

Выберайте свою любимую площадку или следите за нами везде — так вы получите максимум пользы.

Какая платформа Вам ближе? Пишите в комментариях, для нас это важно! 👇

Делимся ответом на вопрос!
Вопрос:
"При размере ДПП 155х64 мм стоимость изготовления фрезерной обработкой контура платы или скрайбированием одинаковая?"

Ответ:
Константин, инженер-конструктор:
"Здравствуйте, стоимость обработки контура одинаковая вне зависимости от типа".

Больше ответов на вопросы на нашем сайте .

Больше о производстве печатных плат здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах

Пазы и вырезы в печатных платах. Практические рекомендации.

Пазы и вырезы являются составляют многочисленные исключения из правил, что приводит к задержкам поставки.
Как же правильно задать пазы (слоты) в печатной плате?

Способ 1: механический слой Gerber
Самый безопасный и понятный способ — использование механического слоя Gerber, на котором показаны пазы, вырезы и внешний контур платы.

Способ 2: файл сверловки (Drill file)
Некоторые САПР позволяют задавать пазы непосредственно в файле сверловки. Это также безопасный и понятный метод. Однако пазы должны быть определены именно как пазы с размерами по осям X и Y, а не как ряд перекрывающихся отверстий.

Кроме того, пазы могут быть металлизированными или неметаллизированными. Об этом и о том, как правильно задать параметры пазов в статье на нашем сайте.

Больше о нас здесь:
Сайт ТГ ВК Дзен Youtube Rutubе
Хабр Мах

Больше о производстве печатных плат здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах

Делимся ответом на вопрос!

Вопрос:
"Здравствуйте. Интересует технологическая возможность изготовления 4х слойной платы с внутренними слоями 35 мкм, а внешними 70 мкм?

И надо как-то указывать отдельно, или из gerber файлов будет понятно?"

Ответ:
Константин, инженер-конструктор:
"Здравствуйте.
Да, такое возможно.
Гербера - это картинки. Из них про толщину фольги вообще ничего никогда не понятно. Так что все нужно обязательно прописать при заказе. И не забудьте, что для фольги 70 мкм свои требования по зазорам и минимальным проводникам/ободкам".

Больше ответов на вопросы на нашем сайте.

Больше о производстве печатных плат здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Мах

Что такое Зенковка печатных плат? Углубляем знания 🤓

Зенковка (англ. countersink) — это коническое углубление, которое формируется на поверхности печатной платы вокруг основного монтажного отверстия. В отличие от цилиндрической цековки с плоским дном, зенковка имеет форму усечённого конуса, что позволяет утопить головку винта с потайной головкой заподлицо с поверхностью платы или даже несколько ниже неё .

Ключевая особенность зенковки заключается в том, что она обеспечивает идеально ровную поверхность без выступающих частей. Это особенно важно в современной электронике, где каждый миллиметр пространства на счету, а выступающие головки винтов могут мешать установке соседних плат, контактировать с корпусом или нарушать аэродинамику устройства .

Основными параметрами и геометрией являются:
1️⃣Угол зенковки.
2️⃣Глубина зенковки.

Преимуществами использования зенковки являются:
🔘Монтаж заподлицо.
🔘Аккуратный внешний вид.
🔘Экономия пространства.
🔘Устойчивость к вибрации.
🔘Электрический контакт.
🔘Многослойное штабелирование.

Подробно о параметрах, преимуществах и технологии производства в нашей статье на сайте .
