🔸ترفند مدلسازی و تحلیل صحیح برای اختلاف تراز طبقه ای در ETABS

_در این ویدیو به ترفند مدلسازی و تحلیل صحیح اختلاف تراز طبقه ای در شرایط بارگذاری ثقلی و لرزه ای پرداخته شده است.

_مجتبی محب علیان
@mojtabamohebalian
@omranworkshop
markaztarahi.com

🔸یک قابلیت جالب در SAP2000

_مجتبی محب علیان
@mojtabamohebalian
@omranworkshop
markaztarahi.com

در ادامه ی پست قبل: مهاربند BRB در مدل SAP2000 در طبقه ی دوم تحت زلزله طبس پاسخ P-D در واحد ton-cm را مطابق نمودار بالا دارد(مدلسازی مهاربند با المان Link). همین مدل مهاربند تحت یک بارگذاری از نوع تغییر مکان افزایشی منظم به صورت رفت و برگشتی با نرخ افزایش 1 میلیمتر در هر سیکل ، پاسخ P-D مطابق نمودار پایین را دارد. این امکان در SAP2000 وجود دارد که شما برای هر بارگذاری دینامیکی دلخواهی تحلیل تاریخچه زمانی انجام دهید و اینکار خیلی اوقات برای صحت سنجی یا مقایسه مدل با یک کار دیگر یا یک کار آزمایشگاهی به کار می آید. اتفاقا SAP2000 به نظرم با توجه به راحتی مدلسازی و دقت نسبتا مناسب برای انجام تحلیل های غیر الاستیک موفق هست.

@mojtabamohebalian
@omranworkshop
markaztarahi.com

🔖یکی از راه های مدلسازی مهاربند BRB برای تحلیل های غیر الاستیک از جمله تحلیل push-over و تاریخچه زمانی ، مدلسازی با المان Link هست. نرم افزار های SAP2000 و ETABS قابلیت مدلسازی مهاربند BRB را با المان Frame و Link دارند . خروجی نتایج المان Link نسبت به المان Frame راحت تر و زیبا تر هست ، زیرا نرم افزار فاز الاستیک و فاز غیر الاستیک را با هم برای مفصل پلاستیک خروجی میدهد. اما اگر به صورت المان Frame مدلسازی انجام شود و مفصل محوری P به صورت متمرکز به آن اختصاص داده شود ، در این حالت نرم افزار در خروجی صرفا فاز غیر الاستیک مفصل پلاستیک را نمایش میدهد.

به عنوان مثال در پایین ویدیو برای این قاب خمشی 12 طبقه مقاوم سازی شده با مهاربند BRB ، نمودار مفصل پلاستیک (نیروی محوری-تغییر شکل ، ton,cm) مهاربند طبقه دوم را مشاهده میکنید که طی یک تحلیل تاریخچه زمانی غیر خطی برای زلزله طبس بدست آمده است (مدلسازی در SAP2000V20). ویدیو با سرعت زمانی 1/2 واقعیت (Slow motion) پخش میشود.

(در بخشی از دوره طراحی عملکردی اینجانب ، 3 روش مدلسازی غیر خطی مهاربند BRB تدریس شده است.)

@mojtabamohebalian
@omranworkshop
markaztarahi.com

5- تیرچه های سقف که معمولا پروفیل Z سرد نرود شده هستند در SAP2000 قابلیت طراحی دارند . البته الزامی نیست که این اعضا در مدل آورده شوند و میتوان آنها را در مدل سازه ی اصلی مدلسازی نکرد (در تصویر فوق مدل شده اند).
6-سقف مدلسازی شده از نوع shell و ضخامت بسیار ناچیز (سختی ناچیز) در نظر گرفته میشود که علت مدلسازی آن صرفا اعمال بارگذاری میباشد که بار را به تیرچه های سقف منتقل میکند. حتما از مش بندی نسبتا ریز (مثلا 20 سانتیمتر) برای آن استفاده شود(مش بندی اتوماتیک با دقت در تنظیمات آن توصیه میشود).
7-بارگذاری های مورد نظر در این سازه بار مرده ، بار برف متوازن و غیر متوازن ، بار باد ، بار زلزله و گاهی بارگذاری حرارتی میباشد. البته بارگذاری برف نیز وابسته به منطقه ی احداث سازه است که در مناطق سردسیر ممکن است بسیار قابل توجه باشد و در مناطق گرمسیر ناچیز و قابل صرف نظر کردن باشد.
8-بارگذاری باد سایبان ها در پیوست چهارم مبحث ششم آورده شده است که بر این اساس باید بارگذاری باد صورت پذیرد.
9- فونداسیون این سازه عمدتا در بحث کنترل آپلیفت بحرانی میشود که معمولا مجبور به استفاده از ضخامت بیشتر و ابعاد بزرگ تر (سنگینی بیشتر فونداسیون) برای از بین بردن آپلیفت هستید. راهکار دیگر این هست که عمق مدفون فونداسیون را افزایش دهید که وزن کفسازی قابل ملاحظه روی فونداسیون به مهار آپلیفت کمک میکند.
10- به هیچ عنوان بدون انجام طراحی و با داشتن یک نقشه مشابه و تیپ از سازه سایبان ، نقشه ارائه نکنید!

(تصویر فوق مدل SAP2000 سازه سایبان پارکینگ واقع در بندر عباس و طراحی شده توسط اینجانب میباشد و موارد فوق الذکر در طرح این سازه حائز اهمیت بوده است)

@omranworkshop
@mojtabamohebalian
www.markaztarahi.com

🔸چند نکته در مورد سازه سایبان پارکینگ و سازه های با هندسه مشابه:

1-با توجه به این که طول کنسول نسبتا بلند هست ، حتما تغییر شکل انتهای کنسول توسط طراح کنترل شود (کنترل تغییر شکل انتهای کنسول با L/120 کنترل میشود).
2- به جهت اقتصادی تر شدن مقطع تیر اصلی (در کنترل مقاومتی و کنترل خیز) میتوان از دستک کششی در بالا تر از تراز سقف مشابه تصویر استفاده نمود.
3-سایبان یک طرفه نسبت به سایبان دو طرفه چالش بیشتری به جهت کنترل واژگونی ، کنترل آپلیفت فونداسیون ، کنترل خیز و کنترل مقاومتی خواهد داشت. در تصویر فوق به محل قرار گیری فونداسیون نسبت به ستون در دو حالت توجه کنید. در حالتی که سایبان یکطرفه است لنگر واژگونی قابل ملاحظه ای پای ستون وجود دارد.
4- مدلسازی فونداسیون به همراه سازه در نرم افزار SAP2000 یا ETABS توصیه میشود. همچنین در مراحل طراحی میتوان سریعا کنترل آپلیفت فونداسیون را انجام داد تا به ابعاد و محل مناسب فونداسیون برسید.(در مدلسازی فونداسیون حرکت افقی با استفاده از تکیه گاه در راستای X و Y بسته شود و فنر های قائم در راستا محور Z نیز زیر فونداسیون مدلسازی شوند)
@omranworkshop
@mojtabamohebalian

جلسه اتحاد مهندسی در خصوص افزایش حق الزحمه خدمات مهندسی با میزبانی گروه پارنوسافت و حضور جمعی از مهندسین

https://parnosoft.ir/
@omranworkshop
@mojtabamohebalian
markaztarahi.com

💻 جلسه جدید دوره طراحی سازه های بتن آرمه با رویکرد طراحی حرفه ای و اجرایی:

_به منظور جمع بندی دوره آموزشی، یک پروژه اجرایی طراحی و چالش‌های آن به صورت دقیق مورد بررسی قرار گرفته است ، از جمله:

▶️طراحی ساختمان بتن آرمه و رفع چالش های یک کار عملی از نظر طراحی سازه ای ، ملاحظات معماری ، ملاحظات ارائه نقشه اجرایی
▶️استفاده از ستون های کتابی و رفع دریفت و نامنظمی پیچشی
▶️نحوه مواجهه با کنترل برش چشمه های اتصال
▶️طراحی طره بلند 4 متری با تیر غیرمنشوری و کنترل خیز آن به همراه جزئیات نقشه اجرایی
▶️بررسی منظور نمودن اثرات سختی دستگاه پله در مدل etabs و طراحی سازه در این شرایط
▶️بررسی جزئیات نقشه های اجرایی پروژه و نکات حائز اهمیت برای ارائه ی طرح اجرایی

هدف از ارائه این جلسه ایجاد توانایی برای شرکت کنندگان دوره جهت انجام یک کار عملی به همراه چالش های آن میباشد ، امیدواریم برای عزیزان مفید واقع شود.
برای دریافت این دوره به مدت 56 ساعت آموزش از طریق لینک زیر اقدام نمایید
https://www.markaztarahi.com/product/etabsconcrete/

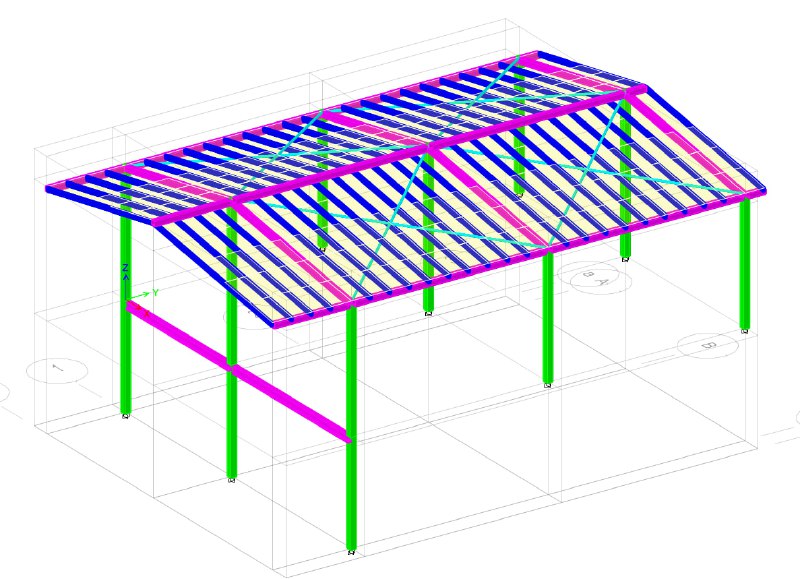

🔶پاسخ از @mojtabamohebalian : روش های مختلفی برای این کار وجود دارد که در ادامه به آن اشاره میکنم. به عنوان مثال تصویر فوق مربوط به یک ویلا در سمت شمال کشور هست که طراحی آن را با نرم افزار ETABS2016 و SAFE2016 انجام داده ام. این سازه دارای سقف شیبدار بوده که تیرچه های سقف و مهاربند های سقفی نیز مدل شده اند. همانطور که در تصویر میبینید 6 ستون از سازه در کد ارتفاعی 0.00 به فونداسیون میرسند و 3 ستون دیگر تا کد ارتفاعی -2.6 متر ادامه پیدا میکنند. در این حالت نیاز به یک فونداسیون یکپارچه و به صورت پله ای (شکسته) داریم .
نرم افزار SAFE2016 قابلیت مدلسازی و تحلیل صحیح دو تراز مختلف را به همراه یکدیگر ندارد و اگر بخواهیم با SAFE مدلسازی را انجام دهیم ،ناچار هستیم که کل فونداسیون را در یک تراز مدل کنیم. طی بررسی های انجام شده توسط اینجانب بر پروژه های مختلف معمولا این روش خطای قابل ملاحظه ای در طراحی ایجاد نمیکند. فقط در این روش مسئله اصلی دریافت عکس العمل های پای ستون ها در دو تراز و تبدیل آن به یک تراز برای انتقال به SAFE هست که برای این موضوع میتوانید از نرم افزار جانبی assistant engineer نوشته شده توسط مهندس نبی زاده در این «آدرس» استفاده نمایید که در این «آدرس» کار با این نرم افزار را آموزش داده اند .همچنین بدون استفاده از این نرم افزار یا نرم افزار های جانبی دیگر هم میتوانید همین کار را انجام دهید ، با دریافت خروجی Access که در این «آدرس» به صورت ویدیو بنده آموزش داده ام.

روش دیگر استفاده از ورژن 20 نرم افزار SAFE هست که در این ورژن قابلیت مدلسازی و تحلیل صحیح فونداسیون پله ای وجود دارد اما یک روند خاصی را به دنبال دارد که مراحل آن را توسط مهندس آقازاده در این «آدرس» اشاره شده است.

روش دیگر نیز مدلسازی فونداسیون به همراه سازه در ETABS میباشد (البته به معنای لحاظ اندرکنش خاک و سازه نیست) که این روش را نیز بنده در این «آدرس» به صورت ویدیو آموزش داده ام. در این حالت فونداسیون ، فنر های قائم و افقی و همچنین دیواره ی متصل کننده ی دو تراز فونداسیون باید مدل شوند. دقت کنید که دیواره ی متصل کننده ی دو تراز فونداسیون تحت فشار جانبی خاک قرار دارد و برای این موضوع نیز باید طراحی شود.
@mojtabamohebalian
@omranworkshop

سوال⁉️ چطور میتوان برای فونداسیون دارای اختلاف تراز را مدلسازی و تحلیل و طراحی را انجام داد؟ چه روش های مختلفی وجود دارد؟
پاسخ در پست بعدی🔻

@mojtabamohebalian
@omranworkshop
markaztarahi.com

با سلام و احترام ، لطفا دوستانی که دوره های آموزشی را تهیه کرده اند به آیدی زیر پیام دهند تا در گروه های پشتیبانی عضو شوند . با تشکر از همراهی شما : @hesamnasr94

❓سوال:

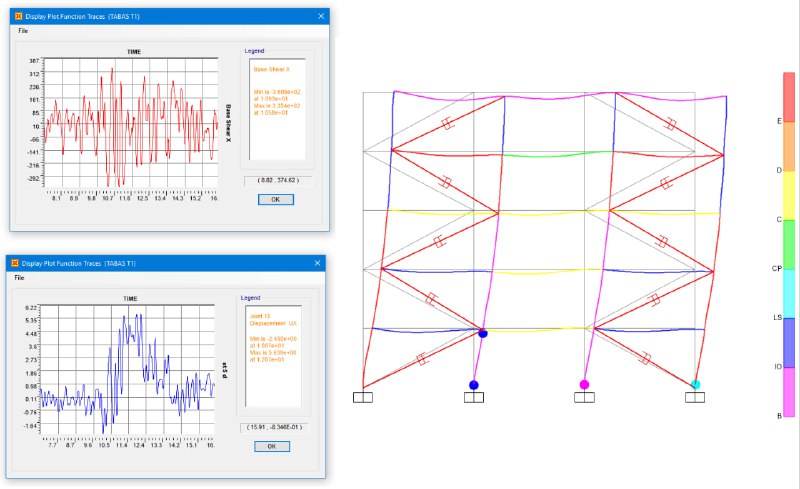

در یک قاب خمشی فولادی 5 طبقه دارای میراگر ویسکوز غیر خطی ، بر اساس تحلیل تاریخچه زمانی غیر خطی نمودار های فوق برای جابجایی بام و برش پایه بدست آمده اند.
