◾️Рубрика:  Стальное Строительство в Мире

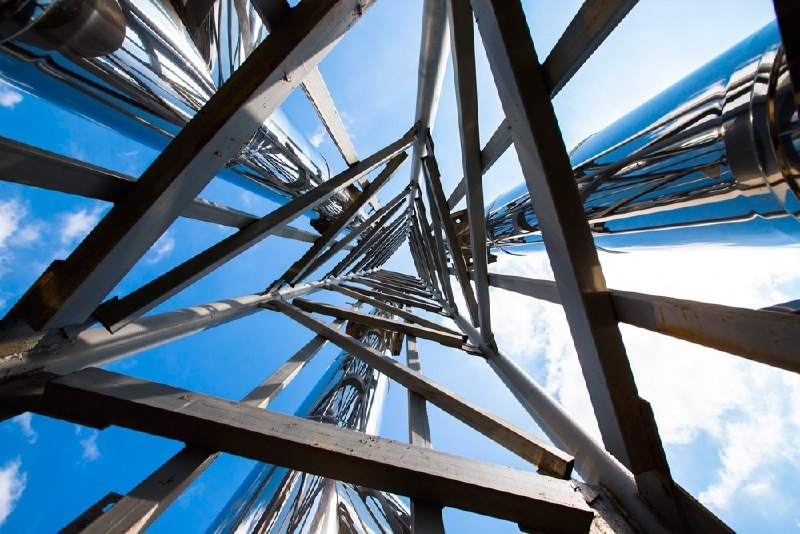

🟧 ПАВИЛЬОН «ОБЛАКО» В МИЛАНЕ — ПАРЯЩАЯ СТАЛЬНАЯ СЕТКА

В Милане есть павильон, который выглядит как архитектурная фантазия. «Облако» — стальная аморфная сетка, парящая над площадью. Это не просто здание, а инженерный вызов, где сталь превращается в воздушную скульптуру.

✅ ЦИФРЫ, ВПЕЧАТЛЯЮЩИЕ ВООБРАЖЕНИЕ

· Местоположение — Милан, Италия
· Концепция — аморфная стальная сетка, парящая над площадью
· Конструкция — сварная сетка из стальных профилей
· Материал — нержавеющая сталь

✅ РОЖДЕНИЕ ФОРМЫ: АМОРФНАЯ СЕТКА

«Облако» — это не симметричная конструкция с чёткими очертаниями. Это биоморфная форма, созданная из сотен стальных элементов.

Как это работает:

· Сетка собрана из стальных трубок и профилей, соединённых в узлах
· Форма не имеет прямых углов — только плавные изгибы
· Конструкция держится за счёт пространственной жёсткости сетки, а не отдельных балок

Почему сталь, а не бетон или дерево?

· Сталь позволяет создать ажурную, прозрачную структуру
· Сварные узлы обеспечивают неразрезность — любой шов работает на распределение нагрузки
· Нержавеющая сталь не требует постоянной окраски

🔄 СЕКРЕТ КОНСТРУКЦИИ: ПРОСТРАНСТВЕННАЯ ЖЁСТКОСТЬ

Каждый элемент сетки работает в паре с соседним. Это как паутина: если нагрузить одну ячейку, усилие перераспределяется через соседние стержни. Вся конструкция становится самонесущей, без дополнительных опор внутри.

Инженерный нюанс: аморфная форма — это не хаос. Форма рассчитана так, чтобы напряжения распределялись равномерно, без локальных перегрузов.

💡 УРОКИ ДЛЯ ПРОЕКТИРОВЩИКА

1. Сетка вместо балок. При правильной геометрии сетка оказывается прочнее, чем отдельные мощные стержни.
2. Нержавеющая сталь — не только эстетика, но и долговечность. В городской среде она не требует частой защиты.
3. Сварка как искусство. Каждый шов здесь не просто функциональный, а часть скульптурного образа.

🔮 Павильон «Облако» в Милане доказывает: сталь может быть лёгкой, прозрачной и почти невесомой. Это не технический объект, а архитектурное высказывание, где сталь — главный материал и главный автор.

#ПавильонОблако #Милан #металлоконструкции #стальнаясетка #инженерноеискусство

Стальные конструкции

◾️ ДИНАМИЧЕСКИЕ НАГРУЗКИ: КРАНОВЫЕ, ВИБРАЦИОННЫЕ, УДАРНЫЕ

Статическая нагрузка — это когда конструкция стоит и не двигается. Динамическая — когда нагрузка меняется по величине, направлению или прикладывается мгновенно. И если статику рассчитывать просто, то динамика — главная причина усталостных разрушений.

🏗️ КРАНОВЫЕ НАГРУЗКИ: КОГДА ГРУЗ ДВИЖЕТСЯ

Крановые нагрузки — это не просто вес груза. Это движение тележки по балке, торможение, подъём и опускание.

Основные составляющие крановой нагрузки:

· Вертикальная — вес груза и собственный вес крана
· Горизонтальная — от торможения тележки или моста
· Динамическая — при подъёме груза с рывком

При расчёте крановых балок вводят коэффициенты динамичности (обычно 1,1–1,3), которые учитывают рывки при подъёме и торможении.

Почему крановые балки устают:

· Режим работы крана (лёгкий, средний, тяжёлый) определяет количество циклов нагружения
· Каждый проход крана — микроцикл, который накапливает усталость

Для крановых эстакад применяют расчёт на выносливость, а не только на статическую прочность. Иначе — трещины в сварных швах через пару лет.

🔊 ВИБРАЦИОННЫЕ НАГРУЗКИ: КОГДА КОНСТРУКЦИЯ «ПОЁТ»

Вибрации возникают от работы машин, станков, ветра, движения транспорта. Конструкция может войти в резонанс — когда частота собственных колебаний совпадает с частотой внешнего воздействия. Тогда амплитуда растёт неконтролируемо.

Примеры:

· Моторные установки на металлических рамах
· Компрессорные станции с возвратно-поступательным движением
· Ветровые колебания высоких башен

Как с этим бороться:

· Демпфирование — установка виброгасителей или резиновых опор
· Изменение жёсткости — чтобы уйти от резонансной частоты
· Дополнительные связи — диафрагмы и распорки повышают собственную частоту

Ошибка: если не учесть вибрации, сварные швы в конструкциях устают в разы быстрее, чем от статической нагрузки.

💥 УДАРНЫЕ НАГРУЗКИ: МГНОВЕННОЕ ПРИЛОЖЕНИЕ СИЛЫ

Удар — это приложение нагрузки за время, намного меньшее периода собственных колебаний. Например, падение груза на пол, удар крановой тележки о концевые упоры, сброс металлолома.

Что происходит с металлом:

· Напряжения в момент удара могут в 2–3 раза превышать статические
· Сталь ведёт себя как хрупкая, особенно при низких температурах
· Местные пластические деформации — вмятины, задиры, трещины

Для ударных нагрузок расчёт ведут по энергии удара, а не по силе. Используют коэффициенты динамичности до 2,0–3,0.

Защита:

· Резиновые/полимерные буфера
· Амортизирующие прокладки
· Усиление зон, где удар неизбежен

📊 КАК РАССЧИТЫВАТЬ ДИНАМИЧЕСКИЕ НАГРУЗКИ?

Метод динамического коэффициента — самый простой: умножаем статическую нагрузку на коэффициент (1,1–1,3 для кранов, до 3 для ударов).

Метод собственных частот — для вибраций: рассчитываем частоту конструкции и сравниваем с частотой воздействия. Если совпадают — меняем жёсткость или массу.

Расчёт на усталость — для крановых балок и вибрирующих конструкций: определяем число циклов, накопленные повреждения и остаточный ресурс.

❕ ЧТО НЕЛЬЗЯ ИГНОРИРОВАТЬ ПРИ ПРОЕКТИРОВАНИИ

1. Коэффициенты динамичности — не для галочки. Они отражают реальную работу конструкции.
2. Сварные швы в зонах динамических нагрузок — они самые слабые. Для них применяют специальные конструктивные решения — плавные переходы, отсутствие подрезов.
3. Обход резонанса — если конструкция запела, через год она лопнет.
4. Соединения — болтовые лучше сварных при вибрациях, так как сварка создаёт концентраторы напряжений.

🧠 ГЛАВНОЕ ПРАВИЛО ДЛЯ ИНЖЕНЕРА

Статический расчёт — это основа. Динамический — это гарантия. Если конструкция выдержит статику, но не выдержит динамики — она разрушится при эксплуатации, а не при испытаниях.

Крановые, вибрационные и ударные нагрузки требуют отдельного расчёта, коэффициентов и конструктивных решений. И никогда не экономьте на антивибрационных мерах — они дешевле, чем ремонт треснувшей балки.

#металлоконструкции #динамическиенагрузки #крановыебалки #усталостьметалла #расчётконструкций

Стальные конструкции

◾️Рубрика:  Стальное Строительство в Мире

🟧 МОСТ БЕЙОНН — СТАЛЬНАЯ СКВОЗНАЯ АРКА-ФЕРМА

В США есть мост, который почти век остаётся эталоном арочных конструкций. Мост Бейонн (Bayonne Bridge) — стальная сквозная арка-ферма, соединяющая Нью-Джерси и Стейтен-Айленд. Это не просто переправа, а рекордсмен, который держал мировое первенство по длине пролёта среди арок целых 46 лет.

🔩 ЦИФРЫ, ВПЕЧАТЛЯЮЩИЕ ВООБРАЖЕНИЕ

· Год открытия — 1931
· Длина главного пролёта — 510 метров (мировой рекорд до 1977 года)
· Общая длина — 1760 метров
· Высота арки над водой — 61 метр (поднята до 66 метров в 2019 году)
· Материал — стальные фермы, собранные в арку
· Конструкция — сквозная арка-ферма (решётчатая)

🏗️ АРКА ИЗ ФЕРМ: ПОЧЕМУ ЭТО ГЕНИАЛЬНО?

Мост Бейонн — это не классическая сплошная арка, а ферменная. То есть арка собрана из перекрещивающихся стальных стержней, а не из сплошного листа.

Преимущества ферменной арки:

· Меньше металла — при той же несущей способности расход стали ниже на 20–30%
· Легче конструкция — ферма легче сплошной балки, поэтому меньше нагрузка на опоры
· Ветропроницаемость — сквозная решётка пропускает воздух, снижая парусность
· Ремонтопригодность — каждый элемент доступен для осмотра и замены

Как это работает: арка работает на сжатие. Нагрузка от дорожного полотна передаётся на арку через вертикальные подвески. Арка сжимается, перераспределяя усилие на пяты — опорные узлы внизу. Противоположные горизонтальные усилия гасятся затяжками.

⚙️ ИНЖЕНЕРНЫЙ НЮАНС: СТРЕЛА ПОДЪЁМА И ЖЁСТКОСТЬ

Ферменная арка моста Бейонн имеет стрелу подъёма почти 100 метров, что обеспечивает:

· Жёсткость — при ветре до 200 км/ч мост не раскачивается
· Судоходный габарит — под мостом проходят океанские суда (даже после поднятия дорожного полотна)

Интересно: в 2019 году мост реконструировали — подняли дорожное полотно на 5 метров, чтобы пропускать более крупные контейнеровозы. Арка осталась прежней — стальной каркас позволил это сделать без замены самой конструкции.

🔄 ПОЧЕМУ СТАЛЬНАЯ АРКА ДЕРЖИТ ПОЧТИ 100 ЛЕТ?

Материал — высокопрочная сталь, устойчивая к коррозии (морской воздух — агрессивная среда, но мост регулярно окрашивают и контролируют).

Конструкция — ферменная арка не накапливает напряжения в одном месте. В отличие от сплошных балок, где трещина может пройти по всему сечению, в ферме нагрузка распределяется по множеству элементов.

Обслуживание — мост осматривают ежегодно. Дефекты в сварных или клёпаных узлах фиксируются и исправляются до того, как станут критическими.

💡 УРОКИ ДЛЯ ПРОЕКТИРОВЩИКА

· Арка + ферма — оптимальная комбинация для большепролётных мостов. Экономия металла + вентилируемость + удобство контроля.
· Сквозная конструкция — не только функциональна, но и эстетична. Мост Бейонн часто называют «одним из красивейших стальных мостов США».
· Возможность модернизации — стальной каркас позволил поднять дорожное полотно через 90 лет после постройки. Бетонный мост такого бы не пережил.

🔮 Мост Бейонн — это пример того, как стальная ферменная арка может служить почти век, оставаясь актуальной и функциональной. Правильно выбранная форма и материал — залог долговечности. Сталь здесь работает на сжатие, а решётка — на перераспределение нагрузки. В итоге — мост-долгожитель.

#МостБейонн #металлоконструкции #арочныймост #ферменнаяарка #мостостроение

Стальные конструкции

🚛 ТРАНСПОРТИРОВКА ДЛИННОМЕРНЫХ КОНСТРУКЦИЙ: РИСКИ И ИХ ПРЕДОТВРАЩЕНИЕ

Длинномерные металлоконструкции — фермы, балки, колонны — это не просто груз. Это инженерные изделия, которые нельзя согнуть, поцарапать или перегрузить. Транспортировка таких конструкций — этап, где закладываются риски, которые потом проявятся на монтаже. Или не проявятся, если их предусмотрели заранее.

⚠️ ГЛАВНЫЕ РИСКИ ПРИ ТРАНСПОРТИРОВКЕ

1. Деформация — изгиб или скручивание от собственного веса или неправильного крепления
2. Повреждение антикоррозийного покрытия — царапины и сколы снижают защиту металла
3. Потеря геометрии — узлы стыковки смещаются, болтовые отверстия не совпадают
4. Усталостные напряжения — при перевозке по плохим дорогам возникают циклические нагрузки
5. Потеря элементов — мелкие детали открепляются в пути

🛠️ ПРАВИЛЬНАЯ ПОДГОТОВКА К ТРАНСПОРТИРОВКЕ

1. Разбивка на отправочные марки

Никто не перевозит ферму длиной 36 метров целиком — если только это не завод в цехе. Разбивка на транспортабельные блоки, которые собираются на месте, снижает риски деформации.

2. Расчёт точек опоры

Длинная балка на двух опорах — это как качели. Концы провисают, возникают изгибающие моменты. Правило: минимум 3–4 опоры равномерно по длине. А лучше — ложементы, повторяющие форму конструкции.

3. Жёсткая фиксация

Конструкция должна быть закреплена так, чтобы не смещаться при торможениях, поворотах и неровностях дороги. Используют цепные стяжки, деревянные клинья и распорки.

4. Защита слабых мест

Узлы с тонкими стенками, выступающие части, ребра жёсткости — их нужно защитить временными накладками или поролоновыми прокладками.

5. Маркировка

Каждый элемент должен иметь бирку с номером и позицией по проекту. Без маркировки монтаж превращается в головоломку.

🚚 ВЫБОР ТРАНСПОРТА

· Автотранспорт — для коротких расстояний. Требует сопровождения и специальных разрешений для негабарита.
· Железнодорожный — для очень длинных конструкций. Платформы сцепляются в состав, и балка лежит на нескольких вагонах.
· Водный — для перевозки через акватории. Самый безопасный с точки зрения деформаций, но зависит от погоды.

🔍 КОНТРОЛЬ ПЕРЕД ОТПРАВКОЙ И ПОСЛЕ ПРИБЫТИЯ

Перед отправкой:

· Проверка геометрии — геодезические измерения
· Контроль сварных швов в зонах крепления
· Проверка маркировки и упаковки (мелкие детали в отдельной таре)

После прибытия:

· Визуальный осмотр на предмет вмятин, царапин и трещин
· Проверка геометрии — сравнение с чертежом
· Контроль состояния антикоррозийного покрытия (сколы подкрашиваются на месте)

⚠️ ЧЕГО НЕЛЬЗЯ ДЕЛАТЬ

Не вешать груз на непредусмотренные точки. Длинномерные конструкции имеют монтажные петли и строповочные узлы. За них и крепить. В противном случае — деформация или разрыв стенки.

Не использовать стальные тросы без мягких прокладок. Трос перетирает покрытие и оставляет задиры. Решение: стропы из синтетического материала или резиновые прокладки.

Не перевозить с выступающими элементами наружу. Риск повреждения при проезде под мостами и ЛЭП.

Не экономить на сопровождении. Для негабаритного груза нужна машина прикрытия и согласованный маршрут.

🧠 ГЛАВНОЕ ПРАВИЛО ТРАНСПОРТИРОВКИ

Проектировщик закладывает, завод делает, а транспорт довозит. Но если на этапе перевозки конструкция потеряла геометрию, вся работа проектировщиков и сварщиков идёт насмарку.

Транспортировка — это продолжение производственного процесса. Относиться к ней нужно так же серьёзно, как к сварке или покраске. Потому что трещина от удара на дороге может проявиться только через год эксплуатации.

#транспортировкаметалла #длинномеры #логистикаметаллоконструкций #рискиперевозки #монтажметаллоконструкций

Стальные конструкции

◾️Рубрика:  Стальное Строительство в Мире

🟧 ВИАДУК ГАРРАБИТ — ЖЕЛЕЗНОДОРОЖНЫЙ ВИАДУК НА КОВАНЫХ ФЕРМАХ

В Шотландии есть мост, который выглядит как стальной конструктор из викторианской эпохи. Виадук Гаррабит — многопролётная решётчатая эстакада, построенная на кованых железных фермах. Это не просто транспортное сооружение, а памятник инженерной мысли, где сталь раскрывает свою красоту и функциональность.

🔩 ЦИФРЫ, ВПЕЧАТЛЯЮЩИЕ ВООБРАЖЕНИЕ

· Год открытия — 1897–1901 (строился 4 года)
· Длина — около 800 метров
· Количество пролётов — 11 (из них 7 основных)
· Материал — кованое железо и сталь
· Тип ферм — решётчатые (сквозные)
· Назначение — железнодорожный виадук

🏗️ ИСТОРИЯ: КАК ЭТО СТРОИЛИ?

Виадук построен в викторианскую эпоху — время расцвета железных дорог. Технологий сварки не существовало. Все соединения — клёпаные. Каждая ферма собиралась из отдельных элементов, скованных вручную.

Инженерный вызов:

· Пролёт — до 100 метров между опорами
· Перепад высот — глубокое ущелье
· Без кранов и мощной техники — только лебёдки, деревянные леса и ручной труд

🔗 ПОЧЕМУ ФЕРМЫ А НЕ СПЛОШНЫЕ БАЛКИ?

Решётчатые (сквозные) фермы — это способ сэкономить металл, сохранив несущую способность.

Как это работает:

· Верхний и нижний пояса работают на сжатие и растяжение
· Решётка (раскосы и стойки) распределяет усилия между узлами
· Ферма легче сплошной балки, потому что в решётке металла меньше

Для виадука с 11 пролётами такая конструкция дала экономию стали в разы — без потери жёсткости.

🔄 СЕКРЕТЫ ДОЛГОВЕЧНОСТИ

Материал: кованое железо отличается от современной стали меньшей прочностью, но большей пластичностью и коррозионной стойкостью. Именно поэтому виадук стоит уже 120 лет, несмотря на шотландские дожди и ветра.

Уход: регулярная окраска, замена повреждённых элементов, осмотр клёпки. Основное правило — не допускать коррозии в узлах, где железо испытывает растяжение.

Инженерный урок: кованое железо — это не «старая сталь». Это материал, который хорошо работал в условиях динамической нагрузки, так как его пластичность гасила вибрации от поездов.

💡 УРОКИ ДЛЯ СОВРЕМЕННОГО ИНЖЕНЕРА

1. Решётчатые фермы — оптимальное решение для длинных пролётов, когда вес важнее объёма.
2. Клёпка — оказалась долговечнее, чем ожидалось. Многие клёпаные соединения держат до сих пор без замены.
3. Коррозионная защита — главный фактор срока службы. В агрессивной среде металл может потерять сечение в разы быстрее.
4. Простота форм — решётчатые фермы легко диагностировать и ремонтировать: повреждённый элемент виден и доступен.

🔮 Виадук Гаррабит — это пример того, что металлоконструкции могут служить более века, если их правильно спроектировать и не забывать обслуживать. Кованое железо, решётчатые фермы, клёпаные узлы — всё это оказалось надёжнее многих современных решений.

Сегодня виадук — это действующая железная дорога и объект культурного наследия. И напоминание: сталь (даже кованая) при правильном подходе — это на века.

#ВиадукГаррабит #металлоконструкции #кованыефермы #историямостостроения #железнодорожныевиадуки

Стальные конструкции

⚖️ КОЭФФИЦИЕНТЫ ЗАПАСА ПРОЧНОСТИ: СКОЛЬКО ЗАКЛАДЫВАТЬ И ПОЧЕМУ?

Коэффициент запаса — это не «перестраховка» и не «на всякий случай». Это инженерная необходимость, которая компенсирует несовершенства реальности: разброс свойств металла, неточности расчётов, погрешности изготовления и непредвиденные нагрузки. Вопрос только в том, сколько и где.

✅ ОТКУДА БЕРУТСЯ КОЭФФИЦИЕНТЫ ЗАПАСА?

В основе — нормы СП 16.13330 и зарубежные аналоги. Расчётное сопротивление стали определяют как нормативное (по сертификату), делённое на коэффициент надёжности по материалу (γm). Для разных марок стали — свои значения.

Базовый коэффициент запаса по пределу текучести: около 1,3–1,5 для строительных сталей. Но это только начало.

🔄 ИЗ ЧЕГО СКЛАДЫВАЕТСЯ ОБЩИЙ ЗАПАС?

Реальный запас прочности — это произведение нескольких факторов:

Нагрузка — коэффициент надёжности по нагрузке γf (1,05–1,4). Учитывает, что реальная нагрузка может превысить расчётную (например, снеговая нагрузка больше нормативной).

Материал — коэффициент надёжности по материалу γm (1,1–1,3). Учитывает разброс механических свойств в разных партиях проката.

Условия работы — коэффициент условий работы γc (0,6–1,2). Учитывает специфику конструкции: сейсмику, температурный режим, ответственность, агрессивную среду.

Ответственность — коэффициент надёжности по назначению γn (1,0–1,2). Для особо ответственных объектов (атомные станции, мосты, высотные здания) запас увеличивается.

📊 СКОЛЬКО ЗАКЛАДЫВАТЬ НА ПРАКТИКЕ?

Строительные конструкции общего назначения

· Предел текучести — запас около 1,3–1,5
· Временное сопротивление — запас около 1,5–1,7

Ответственные объекты (мосты, крановые эстакады, опоры ЛЭП)

· Запас повышается за счёт коэффициента условий работы (γc)
· При динамических нагрузках — дополнительные понижающие коэффициенты

Сварные конструкции

· Дополнительный коэффициент на несовершенства сварных швов
· Особенно для конструкций, работающих на усталость

Агрессивные среды

· Учёт коррозионного износа: запас закладывается на уменьшение сечения за срок службы

⚠️ ПОЧЕМУ НЕЛЬЗЯ «СЭКОНОМИТЬ» НА ЗАПАСЕ?

Разброс свойств проката. Две партии одной марки стали могут отличаться по пределу текучести на 5–10%. Сертификат — среднее значение. Запас компенсирует это.

Погрешности расчёта. Упрощения, округления, расчётные модели — они всегда дают отклонения от реальной работы конструкции.

Непредвиденные нагрузки. Ветер, снег, технологические перегрузы — всё это закладывается в γf.

Износ и повреждения. Коррозия, усталость, случайные удары — запас даёт время на обнаружение и устранение проблем.

🧠 ГЛАВНОЕ ПРАВИЛО

Запас прочности — это не «лишний металл». Это инструмент управления рисками. Слишком малый запас — авария. Слишком большой — перерасход материала и удорожание проекта. Оптимальный баланс — в нормативных документах.

И никогда не уменьшайте запас в узлах, где отказ приводит к обрушению всей конструкции. В таких местах коэффициент запаса должен быть максимальным.

#коэффициентзапаса #прочность #металлоконструкции #расчётстали #надежностьконструкций

Стальные конструкции

◾️Рубрика:  Стальное Строительство в Мире

🟧 КОЗЛОВОЙ КРАН «ГОЛИАФ» — КОРОБЧАТАЯ БАЛКА ДЛИНОЙ БОЛЕЕ 100 МЕТРОВ

Когда речь идёт о подъёме сотен тонн на десятки метров, сталь раскрывает свой потенциал полностью. Козловой кран «Голиаф» — это не просто грузоподъёмная машина, а инженерное сооружение, где металлоконструкции работают на пределе своих возможностей.

🔩 ЦИФРЫ, ВПЕЧАТЛЯЮЩИЕ ВООБРАЖЕНИЕ

· Длина главной балки — более 100 метров
· Высота подъёма — до 50–80 метров
· Грузоподъёмность — до 500–1000 тонн (в зависимости от модели)
· Конструкция — коробчатая балка переменного сечения
· Материал — высокопрочная сталь толщиной до 40–60 мм в критических узлах

🏗️ Главная балка «Голиафа» — это не просто труба или двутавр. Это коробчатое сечение — замкнутая сварная конструкция из листовой стали.

Какие у неё преимущества:

· Жёсткость. Коробка работает на кручение лучше открытых профилей. При подъёме груза балка не закручивается и не теряет устойчивость.
· Прочность. Сварные листы формируют замкнутый контур, нагрузка распределяется по всему сечению.
· Вес. При равной несущей способности коробка легче, чем сплошная балка или тяжёлая ферма.
· Обслуживание. Внутренние полости доступны для осмотра и ремонта — в отличие от закрытых бетонных конструкций.

Инженерный нюанс: толщина стенок и полок балки меняется по длине — в середине, где изгибающий момент максимален, сечение усилено. На концах — тоньше, чтобы экономить металл.

⚙️ КАК ЭТО РАБОТАЕТ?

· Крановый мост — опирается на рельсы с помощью колёсных тележек.
· Главная балка — соединяет две опорные стойки и несёт грузовую тележку.
· Грузовая тележка — перемещается по балке, доставляя груз в любую точку пролёта.

Усилия: при подъёме груза балка работает на изгиб. При перемещении тележки — на кручение (особенно если груз смещён относительно оси). Коробчатая форма выдерживает оба типа нагрузок.

⚙️ СЕКРЕТ ДОЛГОВЕЧНОСТИ: АНТИКОРРОЗИЯ И КОНТРОЛЬ

Краны работают на открытом воздухе, часто в морских портах или на стройплощадках.

Защита:

· Многослойное лакокрасочное покрытие (грунт + эмаль)
· Внутренние полости обработаны антикоррозийными составами
· Регулярный ультразвуковой контроль сварных швов

Без этого: коррозия съедает стенки, снижается несущая способность, и кран становится опасным.

💡 УРОКИ ДЛЯ ПРОФЕССИОНАЛОВ

· Коробчатое сечение — лучшее решение для длинных балок, работающих на изгиб и кручение. Открытые профили (двутавры, швеллеры) уступают в жёсткости.
· Переменная толщина — экономия металла без потери прочности. Утолщаем там, где нагрузки выше, утоньшаем там, где они меньше.
· Контроль сварки — коробчатые балки свариваются автоматически, но каждый шов проверяется УЗК. Протечка шва — доступ коррозии внутрь.

🔮 Козловой кран «Голиаф» — это не просто механизм, а металлоконструкция в чистом виде. Без стального каркаса, без продуманного сечения, без сварных швов он бы не поднял ни одной тонны. Здесь сталь — основа всего. И пример того, как коробчатая балка длиной 100 метров становится эффективным инструментом.

#козловойкран #Голиаф #металлоконструкции #коробчатаябалка #инженерныерешения

Стальные конструкции

🌡️ ТЕМПЕРАТУРНЫЕ ДЕФОРМАЦИИ ПРИ СВАРКЕ: КАК УПРАВЛЯТЬ

Сварка — это не просто соединение металла, а локальный нагрев до 1500–3000°C в зоне шва. Остальной металл остаётся холодным. Резкий перепад температур вызывает деформации, которые могут сделать конструкцию непригодной. Управлять этими деформациями — значит контролировать качество всего изделия.

🔥 ПОЧЕМУ МЕТАЛЛ ДЕФОРМИРУЕТСЯ?

Металл при нагреве расширяется, при охлаждении сжимается. Сварной шов и околошовная зона нагреты — расширяются. Остальной металл холодный — сопротивляется. В результате появляются:

· Усадка — шов укорачивается при остывании
· Поперечные деформации — стягивание кромок
· Угловые деформации — лист «заворачивается»
· Волнистость — гофрирование тонких листов

⚙️ КАК УПРАВЛЯТЬ ТЕМПЕРАТУРНЫМИ ДЕФОРМАЦИЯМИ

1. Предварительный подогрев

Прогрев зоны сварки до 100–250°C перед началом работ уменьшает температурный перепад и скорость охлаждения. Работает на толстых листах и высоколегированных сталях.

2. Поэтапное наложение швов

Шов накладывают не подряд, а с перерывами на остывание. Это даёт возможность металлу постепенно снимать напряжения.

3. Сварка в обратноступенчатом порядке

Каждый следующий участок шва накладывают не от начала к концу, а от середины или с возвратом. Это уменьшает усадку и выравнивает деформации.

4. Жёсткое закрепление

Детали фиксируют в приспособлениях, прихватывают или зажимают в струбцинах. Металл не может свободно перемещаться — деформации распределяются.

5. Сварка с двух сторон

Попеременное наложение швов с лицевой и обратной стороны компенсирует усадочные напряжения, балансируя момент, вызывающий коробление.

6. Термическая обработка после сварки

Отжиг или отпуск снимают остаточные напряжения. Металл становится стабильнее, исключается последующее коробление при эксплуатации.

🧠 Температурные деформации легче предотвратить, чем исправить. Предварительный подогрев, жёсткое закрепление и последовательность швов дают больше, чем любая правка после сварки.

Контроль над тепловым циклом — основа качественного сварного соединения. Если не управлять температурой, деформации разрушат конструкцию на этапе изготовления.

#сварка #температурныедеформации #управлениесваркой #сварныешвы #металлоконструкции

Стальные конструкции

◾️Рубрика:  Стальное Строительство в Мире

🟧 ШТУТГАРТСКИЙ ВОКЗАЛ — АЖУРНЫЙ СЕТЧАТЫЙ КУПОЛ В ФОРМЕ ЦВЕТКА

Железнодорожные вокзалы обычно ассоциируются с функциональностью, а не с архитектурным восторгом. Но Штутгартский вокзал — исключение. Его главный зал перекрыт ажурным сетчатым куполом, стальные рёбра которого образуют форму распустившегося цветка.

🔩 ЦИФРЫ И ФАКТЫ

· Год открытия — недавно завершённая реконструкция
· Перекрытие — ажурный сетчатый купол, уникальный для ж/д вокзалов
· Материал — стальные профили, образующие сетчатую оболочку
· Конструкция — ребра сходятся к центральному кольцу, напоминая лепестки

🏗️ РОЖДЕНИЕ ФОРМЫ: СЕТКА ВМЕСТО СТАНДАРТА

Большепролётные перекрытия обычно делают сплошными — массивный свод или большепролётные фермы. В Штутгарте пошли другим путём: сетчатый купол.

Как это работает:

· Рёбра из стальных профилей образуют ромбовидную сетку
· Вся конструкция собирается в лёгкую пространственную оболочку
· Нагрузка распределяется по всей поверхности, а не передаётся на отдельные мощные балки

Почему сталь?

· Вес. Сетка из стали в несколько раз легче бетонного свода той же площади.
· Прозрачность. Стеклянное заполнение между рёбрами даёт естественный свет — зал не кажется тёмным.
· Эстетика. Стальные линии создают ритм, который превращает инженерное решение в архитектурное.

🔄 ЦВЕТОЧНАЯ ЛОГИКА КОНСТРУКЦИИ

Купол собран из 36 стальных рёбер-лепестков, сходящихся к центральному кольцу в верхней точке. В плане — это овал, в разрезе — плавная кривая.

Инженерный смысл:

· Каждое ребро работает как арка с затяжкой
· Центральное кольцо снимает распор, компенсируя горизонтальные усилия
· Сетчатая структура — самостабилизирующаяся: перекос одного элемента компенсируется соседними

Эффект: при высоте всего 15 метров в центре купол перекрывает зал шириной более 50 метров без промежуточных колонн.

💡 Оптимальная форма важнее толщины. Вместо того чтобы наращивать сечение профиля, инженеры Штутгарта выбрали правильную геометрию сетки. Это снизило расход стали на 30–40% по сравнению со сплошным сводом.

Стекло и сталь — идеальная пара. Металлический каркас позволяет заполнять ячейки светопрозрачными материалами без потери несущей способности.

Сетка — защита от перегрева. Изначально конструкция была спроектирована с учётом инсоляции, а стальные рёбра создают тень, которая снижает перегрев в летний период.

🔮 Штутгартский вокзал — это пример, когда сталь перестаёт быть просто несущим каркасом и становится архитектурным высказыванием. Лёгкий, изящный и технически совершенный купол из стальных рёбер доказывает: даже вокзал может вдохновлять.

#ШтутгартскийВокзал #сетчатыйкупол #металлоконструкции #архитектурнаясталь #инженерноеискусство

Стальные конструкции

✅ РАСЧЁТ БОЛТОВЫХ СОЕДИНЕНИЙ: СРЕЗ, СМЯТИЕ, РАСТЯЖЕНИЕ

Болтовое соединение кажется простым, но каждый болт в конструкции работает в конкретных условиях. Три основных вида напряжений — срез, смятие и растяжение — определяют, сколько болтов поставить, какого диаметра и класса прочности.

✂️ СРЕЗ: КОГДА БОЛТ РАБОТАЕТ НА СДВИГ

Срез возникает, когда соединяемые детали стремятся сместиться относительно друг друга. Болт работает поперёк своей оси.

Формула: N ≤ Rbs · γb · A · ns

· Rbs — расчётное сопротивление болта срезу
· γb — коэффициент условий работы
· A — площадь сечения болта (по стержню или резьбе)
· ns — число плоскостей среза

Особенности: если резьба попадает в плоскость среза, расчётное сопротивление снижается (на 20–30%). Поэтому высокопрочные болты ставят так, чтобы резьба была вне среза.

Главное: количество болтов на срез — обратно пропорционально классу прочности. Болт 10.9 держит срез почти в два раза лучше, чем 5.8.

💥 СМЯТИЕ: КОГДА ДАВИТ СТЕНКА ОТВЕРСТИЯ

Смятие — это напряжение, возникающее на поверхности контакта болта и стенки отверстия. Болт давит на соединяемую деталь, и если стенка тонкая — она деформируется и вытягивается.

Формула: N ≤ Rbp · γb · d · Σt

· Rbp — расчётное сопротивление смятию (зависит от материала деталей)
· d — диаметр болта
· Σt — наименьшая суммарная толщина сминаемых элементов

Важно: смятие проверяется не на болте, а на материале соединяемых деталей. Толщина листа, полки или накладки — ключевой параметр.

Если толщина мала: увеличиваем диаметр болта, ставим шайбы большего диаметра или усиливаем деталь накладкой.

⬆️ РАСТЯЖЕНИЕ: КОГДА БОЛТ РАБОТАЕТ ВДОЛЬ ОСИ

Растяжение возникает, когда болт затянут и к соединению приложена сила, стремящаяся оторвать детали друг от друга. Например, фланцевые соединения, узлы крепления кронштейнов.

Формула: N ≤ Rbt · A · γb

· Rbt — расчётное сопротивление болта растяжению
· A — площадь сечения по резьбе (самая слабая часть)

Нюанс: резьба — концентратор напряжений. Площадь по резьбе меньше, чем по стержню, поэтому расчёт ведётся по ней.

Контроль затяжки: при растяжении критична предварительная затяжка. Если недотянуть — появляются динамические нагрузки и усталостные разрушения. Если перетянуть — болт лопнет прямо при монтаже.

📊 СВОДНЫЙ ПОДХОД К РАСЧЁТУ

Срез: проверяем сам болт. Определяем число плоскостей среза. Учитываем наличие резьбы в срезе.

Смятие: проверяем соединяемые элементы. Толщина материала, диаметр болта. Не забываем про шайбы — они распределяют нагрузку.

Растяжение: проверяем болт по резьбе. Учитываем предварительную затяжку и динамику.

🛠️ ЧТО ЕЩЁ НУЖНО УЧИТЫВАТЬ

· Класс прочности болта (4.6, 5.8, 8.8, 10.9) — определяет все расчётные сопротивления.
· Диаметр отверстия — не больше чем на 1–2 мм от диаметра болта.
· Число болтов в ряду — влияет на коэффициент условий работы.
· Сварка в зоне болтового соединения — запрещена.

⚠️ ЧАСТЫЕ ОШИБКИ

1. Не разделяют срез и смятие. Путают, что проверять — болт или материал. Срез проверяет болт, смятие — соединяемые детали.
2. Считают по стержню, а надо по резьбе. Для растяжения берём площадь по резьбе, а не по номинальному диаметру.
3. Ставят слишком много болтов в один ряд. При количестве более 5 в ряду — снижаем расчётное сопротивление.
4. Игнорируют контроль затяжки. Недотяг — греет соединение и провоцирует сдвиг, перетяг — разрушает болт.

🧠 Болтовое соединение рассчитывается по трём напряжениям — срез, смятие, растяжение. Каждое требует отдельной проверки. Болт может выдержать срез, но не выдержать растяжение. Лист может выдержать растяжение, но смяться по отверстию.

Расчёт болтов — это не про «поставим 4 болта и затянем потуже». Это про точное определение усилия на каждый болт и проверку всех трёх критериев.

#болтовыесоединения #расчётболтов #срез #смятие #растяжение

Стальные конструкции

◾️Рубрика:  Стальное Строительство в Мире

🟧 МОСТ АКАСИ-КАЙКЁ — СТАЛЬНЫЕ ВАНТОВЫЕ ПИЛОНЫ И ПЛАВУЧАЯ ФЕРМА ГЛАВНОГО ПРОЛЁТА

Мост Акаси-Кайкё в Японии — самый длинный висячий мост в мире. Его главный пролёт — 1991 метр. Это не просто рекорд, а инженерный подвиг, где сталь работает в условиях землетрясений, тайфунов и морской коррозии одновременно.

🔩 Цифры, впечатляющие воображение

· Главный пролёт — 1991 метр (мировой рекорд)
· Общая длина — 3911 метров
· Высота пилонов — 283 метра
· Вес стальных конструкций — около 200 000 тонн
· Год открытия — 1998

🏗️ СТАЛЬНЫЕ ВАНТОВЫЕ ПИЛОНЫ: ГЛАВНАЯ ОПОРА

Два пилона моста — стальные коробчатые конструкции высотой с 90-этажный дом. Они сделаны из стальных листов толщиной до 100 мм, усиленных рёбрами жёсткости.

Почему сталь, а не бетон?

· Вес: бетонные пилоны были бы в 2–3 раза тяжелее, а грунты дна пролива не позволили бы такое основание.
· Сейсмика: сталь работает на изгиб при землетрясениях. Япония — одна из самых сейсмоопасных зон.
· Скорость: стальные секции изготавливали на заводе и собирали на месте — быстрее, чем бетонный монолит.

Защита: поверхность пилонов покрыта многослойной антикоррозионной системой, потому что солёный воздух и постоянная влажность — агрессивная среда.

🔄 НЕСУЩИЕ ТРОСЫ: СТАЛЬНЫЕ НИТИ ИЗ ТЫСЯЧИ ПРОВОЛОК

Через пилоны переброшены два главных троса. Диаметр каждого — 1,12 метра. Каждый трос состоит из 36 830 стальных проволок диаметром 5 мм, скрученных в мощный канат.

Общая длина проволоки в тросах: около 300 000 км — этого хватило бы, чтобы обернуть Землю 7,5 раз.

Тросы закреплены в массивных анкерных блоках — бетонных массивах, в которые заделаны стальные крепления. Это уже не «висячий» мост в прямом смысле, а конструкция, где тросы работают на растяжение, а пилоны — на сжатие.

🌊 ПЛАВУЧАЯ ФЕРМА ГЛАВНОГО ПРОЛЁТА

Под дорожным полотном главного пролёта установлена стальная ферма жёсткости — это сквозная конструкция, которая придаёт дороге устойчивость при ветре и динамических нагрузках.

Зачем она нужна:

· При ветре до 80 м/с полотно не раскачивается — ферма гасит колебания.
· Стальная решётчатая ферма — сквозная, воздух проходит сквозь конструкцию. Это снижает ветровую нагрузку на 30–40%.

Высота фермы: 14 метров. Это больше, чем 4-этажный дом.

⚡️ ИНЖЕНЕРНЫЙ ВЫЗОВ №1 — ЗЕМЛЕТРЯСЕНИЕ

Мост стоит прямо на разломе. Проектное землетрясение — до 8,5 баллов. Стальные пилоны спроектированы с учётом пластических деформаций. При сильных толчках конструкция гнётся и возвращается в форму, в отличие от бетона, который даёт трещины.

Антисейсмическая система:

· Стальные демпферы внутри пилонов
· Система маятниковых противовесов под полотном

💡 УРОКИ ДЛЯ ИНЖЕНЕРА

· Сталь и сейсмика. Только сталь способна работать в условиях пластических деформаций без хрупкого разрушения.
· Ветровая нагрузка. Открытая ферма — лучше сплошной балки. Воздух должен проходить сквозь конструкцию.
· Антикоррозия. В морских условиях защита — не дополнительный бюджет, а обязательный элемент расчёта.
· Модульность. Сталь позволяет собирать мост из заводских секций, минимизируя риски на площадке.

🔮 Акаси-Кайкё — это не просто мост. Это учебник по проектированию в экстремальных условиях. Сталь позволила Японии соединить два острова через пролив, который считался непроходимым для мостостроения. Здесь сталь — не материал, а решение.

#АкасиКайкё #металлоконструкции #висячиймост #стальныепилоны #мостостроение

Стальные конструкции

📢 КАК ПРАВИЛЬНО ВЫБРАТЬ СЕЧЕНИЕ ПРОФИЛЯ: БАЛКИ, КОЛОННЫ, ФЕРМЫ

Выбор сечения профиля — инженерная задача, где каждый миллиметр работает на нагрузку. Ошибка — либо перерасход металла, либо риск обрушения.

🏗️ БАЛКИ: ГЛАВНОЕ — ИЗГИБ

Балка работает на поперечный изгиб. Оптимальное сечение — двутавр: полки на растяжение/сжатие, стенка на сдвиг. Швеллер — для меньших нагрузок. Коробка — если есть кручение.

Критерии: момент сопротивления (W), радиус инерции (i), толщина стенки.

Правило: пролёт до 12 м — двутавр. 12–24 м — двутавр с усиленными полками или ферма. Свыше 24 м — только ферма.

🏛️ КОЛОННЫ: ГЛАВНОЕ — СЖАТИЕ И УСТОЙЧИВОСТЬ

Колонна работает на сжатие, иногда с изгибом. Опасность — продольный изгиб.

Оптимальные сечения: труба (круглая или квадратная) — лучшая устойчивость. Двутавр широкополочный — для каркасов со связями. Сварная коробка — для больших нагрузок.

Критерии: гибкость (λ) — чем меньше, тем лучше. Норматив — до 120–150. Площадь сечения и радиус инерции.

Правило: только сжатие — труба. Есть изгиб — двутавр или коробка.

🔺 ФЕРМЫ: ГЛАВНОЕ — ОСЕВЫЕ УСИЛИЯ

Ферма — система стержней на сжатие и растяжение. Пояса — двутавр или швеллер. Решётка (раскосы, стойки) — уголки или трубы. Труба устойчивее при сжатии, уголок — дешевле и проще в узлах.

Правило: пролёт до 30 м — уголки или гнутые профили. 30–60 м — трубы. Свыше 60 м — трубы большого диаметра или сварные двутавры.

🧠 ОБЩИЕ ПРИНЦИПЫ

1. Нагрузка определяет тип. Изгиб — двутавр. Сжатие — труба. Осевые усилия — уголок или труба.
2. Устойчивость важнее прочности. В 80% случаев стержень теряет устойчивость раньше предела прочности. Радиус инерции — главное.
3. Прокат дешевле сварки. Замена сварного сечения на прокатное снижает стоимость.
4. Стандартный сортамент — выгоднее. Нестандарт удорожает проект на 20–40%.
5. Нормативы обязательны. СП 16.13330 — руководство к действию.

🔮 Универсального решения нет. Но если выбираете между двутавром и трубой при равной площади — труба устойчивее. Между сварным и прокатным — прокат дешевле. Между проверенным и экспериментальным — проверенное надёжнее.

#выборпрофиля #металлоконструкции #балки #колонны #фермы

Стальные конструкции

◾️Рубрика:  Стальное Строительство в Мире

🟧 МОНУМЕНТ ВАШИНГТОНА — ПИРАМИДАЛЬНАЯ СТЕЛА СО СТАЛЬНЫМ ШПИЛЕМ

На первый взгляд Монумент Вашингтона — это каменный обелиск. Но его металлическое сердце и венчающий шпиль сыграли ключевую роль в том, что сооружение высотой 169 метров стоит уже 140 лет. Это история о том, как сталь дополнила камень там, где он был бессилен.

🔩 ЦИФРЫ И ФАКТЫ

· Высота — 169 метров
· Год завершения — 1884
· Материал обелиска — каменная кладка (гранит, мрамор)
· Материал шпиля — сталь и алюминий
· Вес шпиля — около 2,8 тонны

В XIX веке металл ещё не был основным строительным материалом для небоскрёбов, но уже использовался в ключевых узлах — там, где камень не мог обеспечить нужную прочность или точность.

✅ ЗАЧЕМ ОБЕЛИСКУ МЕТАЛЛ?

Шпиль — венец конструкции

Каменный обелиск сужался кверху, и последние метры было невозможно выложить камнем — конструкция теряла устойчивость. Инженеры пошли другим путём: вместо каменной верхушки установили литой металлический шпиль. Он не только завершил силуэт, но и стал громоотводом — железный наконечник и алюминиевый колпак отводили молнии.

Внутренняя стальная лестница

Внутри обелиска — металлическая лестница, соединившая 50-тонный каменный блок с фундаментом.

Алюминиевая вершина

В 1884 году алюминий был дороже серебра. На шпиль установили алюминиевый колпак — как символ прогресса, но одновременно как лёгкое коррозионностойкое решение: каменная верхушка была бы слишком тяжёлой, а чугун — подверженным ржавчине.

✔️ ПОЧЕМУ МЕТАЛЛ ВЫИГРАЛ У КАМНЯ В ЭТОМ УЗЛЕ?

Вес. Каменный шпиль пришлось бы делать массивнее в несколько раз — фундамент бы не выдержал.
Точность. Отливка металлического шпиля обеспечила точность монтажа, недостижимую для каменной кладки на такой высоте.
Молниезащита. Металл работает как естественный громоотвод — это спасает каменный массив от разрушения при ударе молнии.

💡 Монумент Вашингтона — пример гибридной конструкции, где камень и металл не конкурируют, а дополняют друг друга. Камень берёт сжатие, металл — растяжение и ударные нагрузки. Этот принцип лёг в основу небоскрёбов XX века, где стальной каркас работает вместе с каменной или бетонной оболочкой.

🔮 Монумент Вашингтона — это не просто столп памяти. Это переходный этап от каменного строительства к металлическому. Стальной шпиль и алюминиевый колпак — первые ласточки эры, где сталь станет главным строительным материалом. И они до сих пор держат вершину одного из самых узнаваемых символов Америки.

#МонументВашингтона #металлоконструкции #историястроительства #стальныешпили #инженерныерешения

Стальные конструкции

💰 ЭКОНОМИЯ БЕЗ РИСКА: ГДЕ МОЖНО СОКРАТИТЬ РАСХОД МЕТАЛЛА, А ГДЕ НЕТ

Каждый проект металлоконструкций — это баланс между стоимостью и надёжностью. Сокращать расход металла можно и нужно, но только там, где это не влияет на безопасность. Где экономия оправдана, а где — смертельно опасна?

🟢 ГДЕ МОЖНО ЭКОНОМИТЬ БЕЗ ПОТЕРИ НАДЁЖНОСТИ

Запас прочности, заложенный нормами

СНиП и СП закладывают коэффициенты запаса. Если проект выполнен с запасом 30–40%, можно пересмотреть сечения в менее нагруженных зонах, опираясь на реальные статические расчёты, а не на усреднённые таблицы.

Сортамент проката

Заказчик часто закладывает импортную сталь там, где отечественный аналог с теми же характеристиками стоит на 20–30% дешевле. Разница в цене часто не оправдана.

Монтажные стыки

Сокращение числа стыков при транспортных ограничениях — увеличить длину отправочных марок. Это снижает объём сварки и контроля, но только если не ухудшает удобство монтажа.

Типизация узлов

Унифицированные узлы вместо индивидуальных — меньше проектной работы, меньше нетиповых деталей, дешевле закупка крепежа. Экономия достигается за счёт повторяемости.

Отказ от избыточных антикоррозийных покрытий

Где нет агрессивной среды — можно обойтись грунтовкой без дорогих полимерных эмалей. Агрессивная среда — особая зона.

🔴 ГДЕ ЭКОНОМИТЬ КАТЕГОРИЧЕСКИ НЕЛЬЗЯ

Узлы сопряжения колонн и фундаментов

Базовая точка передачи нагрузки. Занижение толщины опорной плиты, уменьшение количества анкерных болтов, замена высокопрочного бетона на обычный — всё ведёт к осадкам, кренам и обрушению.

Сварные швы в несущих конструкциях

Особенно в зонах переменных напряжений — крановые балки, мостовые конструкции, опоры. Никакой «подешевле режим сварки» или «попроще контроль». Только утверждённая технология и 100% контроль (УЗК).

Болтовые соединения в узлах сдвига

Работают на срез. Экономия на классе болтов (замена 10.9 на 8.8) или уменьшение количества болтов — гарантированный путь к потере несущей способности.

Защита от коррозии в агрессивных средах

Если конструкция в химической, морской или влажной среде — экономия на покрытиях обернётся сокращением срока службы в разы. Потеря сечения металла из-за ржавчины — невидимая угроза.

Металл с пониженной пластичностью

Замена стали С345 на С235 без пересчёта — не экономия, а перекладывание ответственности. Более дешёвая сталь хуже работает на динамические нагрузки и хуже держит усталость.

🧠 Экономия допустима только там, где мы уверены в характере нагружения и знаем реальный, а не табличный запас. Если не уверены — закладывайте по максимуму. Ошибка в узле может стоить жизни.

Строить дёшево и надёжно можно, если подходить к оптимизации как к инженерной задаче, а не как к бухгалтерской.

#металлоконструкции #оптимизациябюджета #проектирование #надёжностьконструкций #экономиябезриска

Стальные конструкции

◾️Рубрика:  Стальное Строительство в Мире

🟧 АЖУРНАЯ ГИПЕРБОЛОИДНАЯ БАШНЯ (ШАБОЛОВКА)

В мире металлоконструкций есть сооружения, которые работают как перевёрнутый учебник инженерии. Они не просто держат нагрузку — они показывают, что сталь может быть лёгкой, прозрачной и почти невесомой. Башня Шухова на Шаболовке — именно такая.

🔩 Цифры, впечатляющие воображение

· Высота — 160 метров (изначально планировалась 350 м, но не хватило металла)
· Вес — всего 220 тонн (для сравнения — Эйфелева башня весит 7 300 тонн)
· Год завершения — 1922
· Материал — стальные профили, соединённые в сетчатую оболочку

🔄 ГИПЕРБОЛОИДНАЯ ОБОЛОЧКА: ГЕОМЕТРИЯ, КОТОРАЯ ДЕРЖИТ

Конструкция Шухова — это сетчатая оболочка вращения. Она состоит из перекрещивающихся стальных стержней, образующих гиперболоид. Проще говоря, форма напоминает перетянутую талию, как у песочных часов.

Как это работает:

· Нагрузка передаётся не через массивные колонны, а через распределённую сетку
· Каждый стержень работает на сжатие и растяжение, и они взаимно компенсируют усилия
· Чем выше нагрузка, тем плотнее стержни прилегают друг к другу — возникает эффект самоупрочнения

Уникальность: При той же несущей способности такая конструкция расходует в 3–4 раза меньше металла, чем классическая ферма или сплошная башня.

🏗️ ИНЖЕНЕРНЫЙ СЕКРЕТ: ВОЗДУШНОСТЬ И ЖЁСТКОСТЬ

Ветровая нагрузка — главный враг высоких башен. Сплошная стена ловит ветер, а сетка Шухова — прозрачна для воздушных потоков. Ветер проходит сквозь конструкцию, почти не создавая парусности.

Температурные деформации — сталь расширяется и сжимается. Сетчатая оболочка гибкая — она изменяет форму в пределах упругости, не накапливая напряжений, которые бы разрушили жёсткую раму.

Эстетика как следствие инженерии — ажурный рисунок башни не декоративный, а функциональный. Каждый перекрест стержней работает.

🛠️ КАК МОНТИРОВАЛИ?

Не было ни кранов, ни мощной оснастки. Башня собиралась методом телескопирования: секции вкладывались друг в друга и поднимались вверх с помощью лебёдок и блоков. Каждая новая секция чуть меньше предыдущей — и так до полной высоты.

Это был не просто монтаж, а сборка конструктора в воздухе, без единого лишнего движения.

💡 УРОКИ ОТ ШУХОВА ДЛЯ СОВРЕМЕННЫХ ИНЖЕНЕРОВ

· Минимализм материала — оптимальная форма важнее, чем наращивание сечения
· Сетчатая логика — перекрёстные стержни могут заменить массивные балки
· Гибкость против жесткости — конструкция, которая «дышит», служит дольше
· Эстетика из расчёта — красота как следствие работы конструкции, а не внешний декор

🔮 Шуховская башня — это не просто памятник. Это метод. Подход к проектированию, приг котором сталь перестаёт быть грубой силой и становится изящным решением. Она показала, что можно строить высоко, экономно и красиво одновременно.

Сегодня гиперболоидные конструкции строят в Японии (башни в Кобе), в Китае (телебашни) и в Европе. Но все они — наследники идеи, которую Шухов доказал на Шаболовке 100 лет назад.

#БашняШухова #гиперболоид #металлоконструкции #Шаболовка #инженерноеискусство

Стальные конструкции

⚖️ РИСКИ ПОДРЯДЧИКА ПРИ РАБОТЕ С МЕТАЛЛОКАРКАСОМ И КАК ИХ МИНИМИЗИРОВАТЬ КОНТРАКТОМ

Металлокаркас — это высокая точность, дорогой материал и жёсткие сроки. Для подрядчика каждый из этих пунктов — зона риска. Правильно составленный контракт превращает хаос в управляемый процесс и сдвигает ответственность туда, где она должна быть.

📐 РИСК №1: НЕСООТВЕТСТВИЕ ПРОЕКТА

Проектировщик выдал чертежи с ошибками. Подрядчик делает производство, на монтаже узлы не сходятся. Переделка — за его счёт, если контракт не защищает.

Как заложить: ответственность за геометрию и коллизии — на проектировщике. Право подрядчика приостанавливать работы при ошибках в проекте без штрафов. Процедура запроса разъяснений с обязательным сроком ответа (5 рабочих дней).

📦 РИСК №2: СРОКИ ПОСТАВКИ МАТЕРИАЛА

Поставщик задерживает отгрузку — подрядчик срывает сроки монтажа. Штрафы на нём.

Как заложить: разделить договор на этапы: поставка, изготовление КМД, монтаж. Сроки монтажа сдвигаются пропорционально задержке поставки. Прописать альтернативных поставщиков с правом замены без изменения цены.

💰 РИСК №3: ИЗМЕНЕНИЕ ЦЕН НА МЕТАЛЛ

Контракт подписан, через 3 месяца металл подорожал на 20–30%. Подрядчик платит.

Как заложить: формула скользящей цены с привязкой к биржевому индексу. Механизм пересчёта при изменении индекса более чем на 5%.

⚙️ РИСК №4: НЕПРЕДВИДЁННЫЕ РАБОТЫ И ДОПОЛНИТЕЛЬНЫЙ ОБЪЁМ

Заказчик в процессе монтажа решил добавить балки или увеличить сечение. Подрядчик делает, оплату получает по основной смете.

Как заложить: чёткий состав работ — всё, что не входит, отдельная заявка. Прайс на допработы с коэффициентами на срочность. Если объём меняется более чем на 10% — контракт пересматривается.

🧑‍🔧 РИСК №5: КАЧЕСТВО РАБОТ И ПРИЁМКА

Заказчик затягивает подписание актов, придирается к мелочам. Оплата задерживается.

Как заложить: критерии приёмки по ГОСТам и СП. Сроки на приёмку (5 рабочих дней) и автоматическое согласование при отсутствии ответа. Поэтапная оплата: аванс, промежуточные платежи, финальный.

⚠️ РИСК №6: НЕПРЕДВИДЁННЫЕ ЗАТРАТЫ НА МОНТАЖЕ

На площадке фундаменты не соответствуют проекту, нужна доптехника.

Как заложить: отдельный пункт по непредвиденным работам. Изменение условий монтажа — основание для пересмотра сроков и стоимости. Обязать заказчика предоставить площадку по проекту.

⚖️ БАЗОВЫЕ ПРИНЦИПЫ ЗАЩИТНОГО КОНТРАКТА

1. Ответственность за проект — на заказчике или проектировщике. Подрядчик отвечает за изготовление и монтаж, но не за геометрию.
2. Деньги за металл — аванс на закупку или скользящая цена.
3. Сроки — от момента поставки материала, а не от даты контракта.
4. Документооборот — уведомления, акты, запросы строго с датами и сроками ответа.

🔮 Риски подрядчика — это системные зоны, которые можно закрыть контрактом. Хороший контракт — не попытка обмануть, а инструмент прозрачности и прогнозируемости. Каждый пункт, прописанный на этапе согласования, экономит месяцы споров и миллионы рублей.

#металлокаркас #подрядчики #контракты #рискивстроительстве #строительноеправо

Стальные конструкции

◾️Рубрика:  Стальное Строительство в Мире

🟧 СУДОПОДЪЕМНЫЙ НАКЛОННЫЙ СТАПЕЛЬ В КРАСНОЯРСКЕ

Красноярская ГЭС — одно из самых мощных гидросооружений в мире. Но кроме плотины и турбин, здесь есть ещё один инженерный шедевр — судоподъемный наклонный стапель. Это стальная платформа, которая поднимает и опускает суда через плотину. И работает она на гигантских стальных зубчатых рейках и фермах.

🔩 Цифры, впечатляющие воображение

· Перепад высот — 118 метров
· Длина наклонного пути — около 1500 метров
· Грузоподъёмность — до 1500 тонн
· Платформа — цельнометаллическая ферменная конструкция
· Привод — зубчатые рейки (стальные, высокой точности)

✅ КАК ЭТО УСТРОЕНО?

Судоподъемник — это гигантский лифт для судов на наклонной плоскости.

Платформа:

· Цельнометаллическая ферменная конструкция — балки, связи, диафрагмы
· Размер — подходит для судов длиной до 80 метров и шириной до 16 метров

Зубчатые рейки:

· На всём пути платформы уложены стальные зубчатые рейки
· По ним бегают шестерни привода, которые толкают платформу вверх-вниз
· Зубья — высокая точность, чтобы исключить рывки при движении

Привод:

· Электрические моторы через стальные редукторы вращают шестерни
· Вся нагрузка — через стальные зубья рейки

✔️ Нагрузки: платформа с судном весит до 1500 тонн — для бетонной конструкции это был бы гигантский монолит. Стальная ферма — лёгкая, жёсткая и предсказуемая.

Трение и износ: зубчатые рейки испытывают колоссальные нагрузки. Только сталь держит такой износ. Периодическая замена изношенных сегментов — рутинная операция.

Точность: рейки должны лежать с минимальными допусками. Стальные профили изготавливаются на заводе с высокой точностью, бетонный путь такой точности не даёт.

🔩 ИНЖЕНЕРНЫЙ ВЫЗОВ

Наклонный путь длиной 1,5 км — это термодинамическая труба. Сталь расширяется летом и сжимается зимой, а допуски на зубчатое зацепление — миллиметровые.

Как решили: рейки нарезаны из высококачественной стали с минимальным коэффициентом линейного расширения, а температурные компенсаторы встроены в конструкцию пути. Кроме того, рейки уложены на регулируемые опоры — их можно выверить даже после сезонных деформаций.

🧠 Красноярский судоподъемник — пример того, как сталь работает в условиях огромных нагрузок и экстремальных перепадов температур:

Зубчатые рейки — высокоточное стальное литьё с термообработкой.
Фермы платформы — лёгкие, жёсткие и ремонтопригодные.
Антикоррозия — рейки и фермы покрыты специальными составами, потому что вода и перепады температур — агрессивная среда.

🔮 Красноярский судоподъемник — это не просто аттракцион для судов. Это демонстрация того, что сталь позволяет решать задачи, которые бетону не под силу: точность, лёгкость, износостойкость в движущихся механизмах. Когда нагрузка измеряется тысячами тонн, а точность — миллиметрами, сталь оказывается единственным разумным выбором.

#судоподъемник #Красноярск #металлоконструкции #зубчатыерейки #гидротехника

Стальные конструкции

🔥 СВАРКА В МОНТАЖНЫХ УСЛОВИЯХ: НЮАНСЫ, КОТОРЫЕ НЕЛЬЗЯ ИГНОРИРОВАТЬ

Сварка в цехе и на стройплощадке — две разные вселенные. На монтаже — ветер, холод, грязь, ограниченный доступ. Качество шва определяется не столько навыком сварщика, сколько учётом этих нюансов.

🌬️ ПОГОДНЫЕ УСЛОВИЯ

Ветер более 5 м/с сдувает газовую защиту — шов насыщается порами. Решение: укрытия или переход на ручную дуговую сварку покрытыми электродами.

Влажность и осадки — водород в шве вызывает холодные трещины. Решение: прогрев зоны до 100–150°C, низководородные электроды, контроль влажности.

Низкие температуры — сталь хрупкая, шов остывает быстро — закалочные структуры и трещины. Решение: предварительный подогрев до 100–250°C.

🔌 ЭЛЕКТРОСНАБЖЕНИЕ

Длинные кабели дают падение напряжения, режим сварки сбивается. Решение: генераторы на площадке, кабели достаточного сечения, контроль напряжения на дуге.

⚙️ ДОСТУП К ШВУ

На монтаже сваривают только в том положении, в котором конструкция смонтирована. Вертикальная, потолочная, в стеснённых условиях — рутина.

Решение: заранее продумывать узлы, чтобы швы были доступны. BIM-модель не роскошь, а необходимость.

🔩 ПОДГОТОВКА КРОМОК

На монтаже часто используют газовую резку — окалина, заусенцы, неровная поверхность. Решение: зачистка до металла, удаление окалины, контроль зазора и притупления щупами.

⚙️ МОНТАЖНЫЕ ПРИХВАТКИ

Они становятся частью основного шва. От них — геометрия узла.

Правила: прихватки тем же материалом, длина 30–50 мм, шаг 300–500 мм, не в зонах пересечения с основными швами. Перед сваркой — зачистить и проверить на трещины.

🔍 КОНТРОЛЬ НА МЕСТЕ

Нельзя откладывать. Шов не проверили сразу — заварили дальше — дефект в толще металла.

Правило: визуальный контроль каждого шва — сразу после остывания. УЗК — на месте, до закрытия шва.

⚠️ ЧАСТЫЕ ОШИБКИ

· Сварка на мокрый/холодный металл — трещины
· Экономия на газе — пористость
· Сварка без контроля режимов — прожоги или недогрев
· Игнорирование межслойной зачистки — шлаковые включения
· Неверная последовательность швов — деформации

🧠 ГЛАВНОЕ ПРАВИЛО

Завод — идеал. Монтаж — реальность. Задача — привести реальность к идеалу. Каждый нюанс, учтённый до начала, экономит часы переделок. Сварка на монтаже — не «сделать быстрее», а «сделать правильно, несмотря на условия».

#монтажнаясварка #металлоконструкции #сварканастройке #контрольсварки #строительныестандарты

Стальные конструкции

◾️Рубрика:  Стальное Строительство в Мире

🟧 МЕТАЛЛОКОНСТРУКЦИИ- ЛЕГЕНДЫ: ВИАДУК МИЙО, ФРАНЦИЯ

Этот мост не просто соединяет берега — он парит над облаками. Виадук Мийо — самый высокий транспортный мост в мире (343 метра от основания до верха пилона). И его изящные стальные линии — не просто красота, а инженерное чудо.

🔩 Цифры, впечатляющие воображение

· Высота пилонов — 343 м (выше Эйфелевой башни)
· Длина — 2460 метров
· Семь пилонов поддерживают стальное полотно
· Вес стальных конструкций — 36 000 тонн
· Год открытия — 2004

🌤️ СТАЛЬ, ПАРЯЩАЯ В ОБЛАКАХ

Главная фишка конструкции: стальная палуба длиной 2,5 км смонтирована на опорах так, что создаётся эффект парения. Мост часто оказывается в облаках, и его плавные линии действительно выглядят как воздушный лайнер.

Как это работает с точки зрения стали:

· Палуба сварена из стальных секций длиной по 170 метров
· Каждая секция — это ортотропная плита (сталь, работающая на изгиб в двух направлениях)
· Общий вес секций — 36 000 тонн

✅ ПОЧЕМУ СТАЛЬ, А НЕ БЕТОН?

Вес. Бетонная палуба была бы настолько тяжёлой, что пилоны пришлось бы делать толще в 2–3 раза. Сталь позволила сохранить изящные пропорции опор.

Гибкость. Мост длиной 2,5 км должен компенсировать температурные расширения (до 45 см между крайними точками). Сталь гнётся, бетон трескается.

Скорость монтажа. Палуба собиралась на заводах, доставлялась по частям и наплывала с обоих берегов, встречаясь в центре. С бетоном такой фокус невозможен.

🌪️ ИНЖЕНЕРНЫЙ ВЫЗОВ №1: ВЕТЕР И ОБЛАКА

Мост стоит в долине реки Тарн, где ветер разгоняется до 150 км/ч. Стальная палуба продувается насквозь (за счёт балок открытого профиля), что снижает ветровую нагрузку на 40% по сравнению со сплошным бетонным коробом.

Сталь дышит. И это не метафора.

🌡️ ИНЖЕНЕРНЫЙ ВЫЗОВ №2: ТЕМПЕРАТУРА

Летом на солнце стальная палуба нагревается до +50°C, зимой остывает до -20°C. Перепад — 70 градусов. Сталь расширяется на 45 см по длине, и мост это позволяет.

Секрет: на каждом пилоне палуба не жёстко закреплена, а скользит на стальных подушках с тефлоновым покрытием. Сварные швы тоже рассчитаны на этот диапазон.

💡 Виадук Мийо — это учебник по работе со сталью в экстремальных условиях:

· Управление весом — сталь позволяет строить лёгкие и изящные формы
· Температурная работа — сталь компенсирует расширение, если правильно спроектировать опорные части
· Ветровая нагрузка — сквозная конструкция режет парусность

🔮 Сталь не просто держит мост. Она позволяет ему парить. Это пример того, как инженерная мысль превращает материал в архитектуру. Виадук Мийо — не самый длинный и не самый сложный. Но он точно самый воздушный.

#ВиадукМийо #металлоконструкции #мостостроение #стальныешедевры #инженернаямысль

Стальные конструкции

💎 КАК BIM-МОДЕЛЬ РАСКРЫВАЕТ ВЕСЬ ПОТЕНЦИАЛ СТАЛЬНОГО КАРКАСА: ОТ ПРОЕКТИРОВАНИЯ ДО МОНТАЖА

Стальной каркас — это конструктор с миллионами деталей. Каждая балка, каждая ферма, каждый болт должны оказаться на своём месте в нужный момент. Без цифровой модели этот процесс превращается в хаос. BIM — это не просто 3D-картинка, это управление данными на всех этапах жизни конструкции.

📐 ПРОЕКТИРОВАНИЕ: КОГДА ВСЁ ВИДНО ДО НАЧАЛА ПРОИЗВОДСТВА

Традиционно стальной каркас проектировали в 2D чертежах — сотни листов, тысячи сечений. BIM меняет правила.

Как это работает:
Каждый элемент каркаса — колонна, балка, связь, узел — создаётся как объект с атрибутами: профиль, марка стали, длина, вес, покрытие, класс точности, сварные швы. Модель собирается из деталей, и каждая знает о соседних.

Что проверяется до производства:

· коллизии — балка не проходит сквозь колонну, узел не упирается в стену
· геометрическая совместимость — стыки сходятся без натяга
· нагрузки — модель передаёт усилия на фундамент, и расчёт подтверждается визуально

Результат: ошибки выявляются не на стройплощадке, а на экране. Исправить узел в модели стоит минуты. Исправить на заводе — часы. На монтаже — сутки и деньги.

🏭 ПРОИЗВОДСТВО: ФАБРИКА ПОЛУЧАЕТ ГОТОВЫЕ ДАННЫЕ, А НЕ ЧЕРТЕЖИ

BIM-модель в связке с CAD/CAM-системами генерирует:

· деталировочные чертежи автоматически — каждый элемент промаркирован и имеет свои размеры
· управляющие программы для станков ЧПУ — резка, сверловка, фаска
· ведомости металла — точный подсчёт профилей без пересортицы

Завод больше не гадает, что и в каком количестве производить. Он получает цифровое задание. Каждая деталь имеет QR-код или штрихкод, который ведёт её через производство.

Эффект: минимум ошибок в сортаменте, предсказуемые сроки, снижение человеческого фактора.

🚚 ЛОГИСТИКА: КАЖДАЯ ДЕТАЛЬ ЗНАЕТ СВОЙ АДРЕС

Самая частая проблема стального монтажа — детали приезжают не в том порядке. Начинаешь искать балку, а она под другой стопкой.

BIM решает это:

· модель генерирует календарный план поставки в привязке к очерёдности монтажа
· каждая отправочная марка имеет свою позицию в модели и в графике
· логисты видят, что и когда должно прибыть на площадку

Следствие: склад на монтажной площадке — только под текущую захватку. Никакой каши из металла.

🔩 МОНТАЖ: МОДЕЛЬ В КАРМАНЕ У КАЖДОГО

Раньше монтажник работал с пачкой чертежей и рулеткой. Теперь — с планшетом, на котором развёрнута 3D-модель.

Что даёт BIM на площадке:

· точное позиционирование каждого элемента по координатам
· визуальный контроль узлов в любом ракурсе
· проверка геодезической съёмки — модель подгружает фактические точки и показывает отклонения
· мгновенный доступ к документации: сертификаты, протоколы сварки, акты скрытых работ

Ошибки монтажа падают кратно. Вместо «как-то подгоним» — «вот здесь зазор должен быть 3 мм, и он есть».

✍️ КОНТРОЛЬ И ПРИЁМКА: BIM КАК ЦИФРОВОЙ ПАСПОРТ

Когда здание построено, BIM-модель не отправляется в архив. Она становится эксплуатационной моделью:

· все изменения, внесённые в конструкцию, фиксируются в модели (as-built)
· результаты контроля качества привязаны к конкретным узлам
· при ремонте или реконструкции не нужно заново обмерять — всё есть в цифре

🧠 Это всё даёт предсказуемость. Модель не даёт сюрпризов. Не бывает «ой, балка не влезает» или «узел по чертежу, а болты не совпадают».

Скорость. Цикл «проектирование — производство — монтаж» сокращается на 20–30%.

Качество. Ошибки уходят на ранних стадиях, а не на финише.

Прозрачность. Заказчик видит, из чего и как строится объект, а не просто принимает «готово».

🔮 Стальной каркас — это идеальный объект для BIM. Он модульный, измеримый, предсказуемый. Цифровая модель не добавляет сложности, а убирает хаос. Это не про технологии, а про управление. BIM раскрывает потенциал стали именно тогда, когда становится не инструментом проектировщика, а единым языком всей цепочки — от архитектора до монтажника.

#BIM #металлоконструкции #стальнойкаркас #информационноемоделирование #строительныетехнологии

Стальные конструкции
