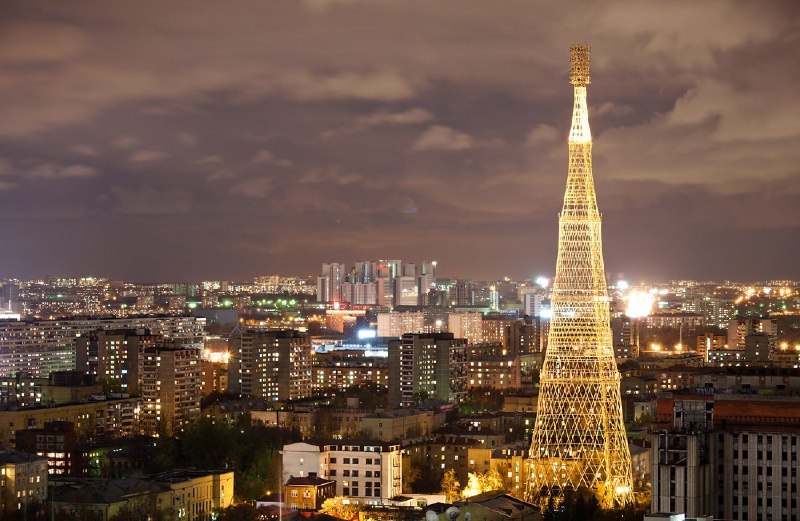

🟧 АЖУРНАЯ ГИПЕРБОЛОИДНАЯ БАШНЯ (ШАБОЛОВКА)

В мире металлоконструкций есть сооружения, которые работают как перевёрнутый учебник инженерии. Они не просто держат нагрузку — они показывают, что сталь может быть лёгкой, прозрачной и почти невесомой. Башня Шухова на Шаболовке — именно такая.

🔩 Цифры, впечатляющие воображение

· Высота — 160 метров (изначально планировалась 350 м, но не хватило металла)
· Вес — всего 220 тонн (для сравнения — Эйфелева башня весит 7 300 тонн)
· Год завершения — 1922
· Материал — стальные профили, соединённые в сетчатую оболочку

🔄 ГИПЕРБОЛОИДНАЯ ОБОЛОЧКА: ГЕОМЕТРИЯ, КОТОРАЯ ДЕРЖИТ

Конструкция Шухова — это сетчатая оболочка вращения. Она состоит из перекрещивающихся стальных стержней, образующих гиперболоид. Проще говоря, форма напоминает перетянутую талию, как у песочных часов.

Как это работает:

· Нагрузка передаётся не через массивные колонны, а через распределённую сетку
· Каждый стержень работает на сжатие и растяжение, и они взаимно компенсируют усилия
· Чем выше нагрузка, тем плотнее стержни прилегают друг к другу — возникает эффект самоупрочнения

Уникальность: При той же несущей способности такая конструкция расходует в 3–4 раза меньше металла, чем классическая ферма или сплошная башня.

🏗️ ИНЖЕНЕРНЫЙ СЕКРЕТ: ВОЗДУШНОСТЬ И ЖЁСТКОСТЬ

Ветровая нагрузка — главный враг высоких башен. Сплошная стена ловит ветер, а сетка Шухова — прозрачна для воздушных потоков. Ветер проходит сквозь конструкцию, почти не создавая парусности.

Температурные деформации — сталь расширяется и сжимается. Сетчатая оболочка гибкая — она изменяет форму в пределах упругости, не накапливая напряжений, которые бы разрушили жёсткую раму.

Эстетика как следствие инженерии — ажурный рисунок башни не декоративный, а функциональный. Каждый перекрест стержней работает.

🛠️ КАК МОНТИРОВАЛИ?

Не было ни кранов, ни мощной оснастки. Башня собиралась методом телескопирования: секции вкладывались друг в друга и поднимались вверх с помощью лебёдок и блоков. Каждая новая секция чуть меньше предыдущей — и так до полной высоты.

Это был не просто монтаж, а сборка конструктора в воздухе, без единого лишнего движения.

💡 УРОКИ ОТ ШУХОВА ДЛЯ СОВРЕМЕННЫХ ИНЖЕНЕРОВ

· Минимализм материала — оптимальная форма важнее, чем наращивание сечения
· Сетчатая логика — перекрёстные стержни могут заменить массивные балки
· Гибкость против жесткости — конструкция, которая «дышит», служит дольше
· Эстетика из расчёта — красота как следствие работы конструкции, а не внешний декор

🔮 Шуховская башня — это не просто памятник. Это метод. Подход к проектированию, приг котором сталь перестаёт быть грубой силой и становится изящным решением. Она показала, что можно строить высоко, экономно и красиво одновременно.

Сегодня гиперболоидные конструкции строят в Японии (башни в Кобе), в Китае (телебашни) и в Европе. Но все они — наследники идеи, которую Шухов доказал на Шаболовке 100 лет назад.
