Когда используются сварные стыки на накладках?

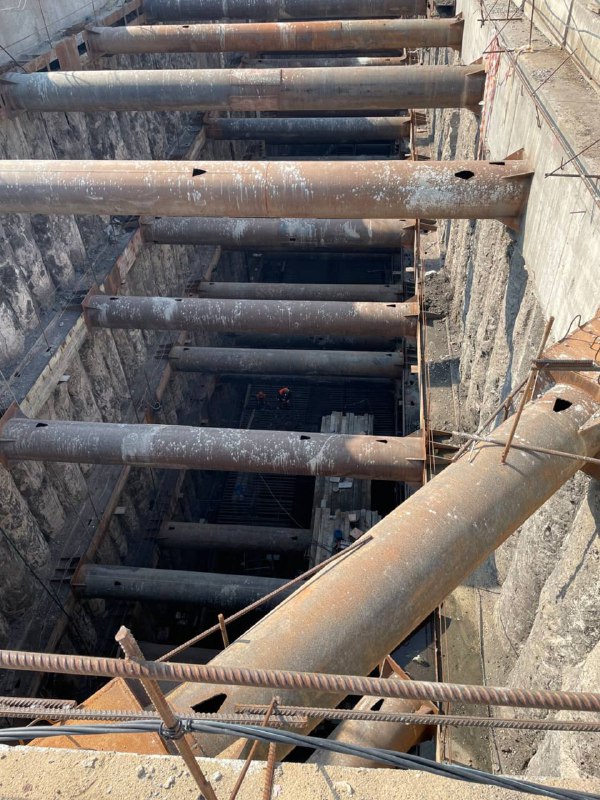

Например для соединения распределительных поясов из двутавров, на которые опираются распорки (расстрелы) из труб, удерживающие стенки котлована (в данном случае из буросекущихся свай БСС).

Этот способ позволяет быстро сварить элементы на стройке без особенных требований к сварке, как в случае соединения встык с полным проваром. А так как конструкция временная, то антикоррозионная обработка не требуется. А она в таком варианте качественно не будет выполнена.

Все это нам говорит о том, что нам важно понимать не только как сделать какую-то конструкцию прочной, но и то, как ее выполнить на стройке и дальше эксплуатировать! 💪

Как вам эта серия постов про соединение стальных элементов? 🔥

Как устроить равнопрочный и равножесткий стык балки?

Это необходимо например для случаев, когда целый элемент невозможно привезти на строительную площадку, и диктуется условиями транспортировки.

Они могут быть сварными и болтовыми различных видов.

Основа расчета такого узла:
1) Изгибающих момент М в балке раскладывается на пару сил (помним, что сила на плечо = момент): N = M/h, где N - продольная сила в полке, h - расстояние между ц.т. полок.

2) И это усилие N должно быть воспринято накладками, то есть площадь накладок - не меньше площади полок, а момент их сопротивления W не меньше момента сопротивления сечения (для равножесткости и момент инерции I).

3) А дальше на это усилие так же подбираются болты или сварной шов вдоль двутавра в случае сварки, исходя из этого определяется длина накладки.

4) Поперечная сила Q воспринимается накладками по стенке, соответственно на нее она и считается, затем аналогично считается длина шва или количество болтов.

Методика расчета не сложная, но можно выполнить узел и без расчета по готовым нормалям, где для различных профилей и классов сталей уже даны все параметры узла.

И очень частая ошибка начинающих инженеров тут будет следующая: взять стандартные параметры стыка по нормали и увеличить ширину накладки без понимания, что сварного шва в данном случае будет недостаточно.

Поэтому конечно же надо понимать суть работы такого узла. И если нужен нестандартный стык, то уже без расчета не обойтись. Расчет описан например в этом документе.
