Гидравлика & BIM

на базе IFC или gltf можно сделать сборку промплощадки, и буквально по GPS координатам отправлять бульдозериста планировать территорию для защиты чаши карьера от поверхностного стока.

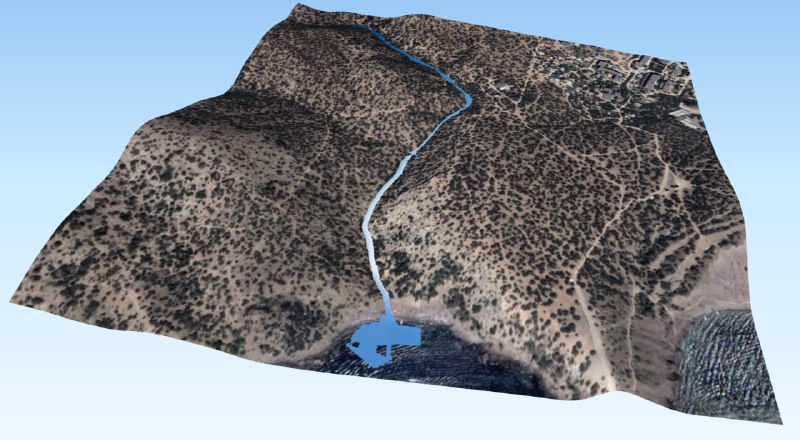

Симбиоз ГИС & гидродинамика. На этот раз попробовал растры поверхностного стока.
1. карта глубин
2. поверхность воды
Вывод: да, эти слои можно смело передавать муниципалитетам, кадастровикам и прочим пользователям ГИС-сборок.
Анализ растров : зоны затоплений, пути эвакуации населения, поиск уязвимых мест инженерной защиты.
#qgis

В менеджере плагинов Qgis был найден вот такой забавный гидравлический калькулятор Flow Estimator. Он делает сечение активного слоя с DEM и считает по Маннингу гидравлику этого сечения.
#qgis

Сегодня набирают популярность ГИС-сборки территорий. На "гисах" делают ситуационные планы, оперативные карты и даже собирают всякую аналитику.
Поверхность воды это.... поверхность. 😊

А это значит что в ГИС сборку можно без проблем заносить информацию о наводнениях,

явный (explicit) vs неявный (implicit)

Многие (особливо чистые математики, которых я встречал) считают явные схемы хуже неявных: они очень капризные, нестабильные: последовательно вычисляются величины отдельно для каждого узла сетки. А вот неявная схема устойчивая: последовательно решение систем уравнений для каждого отдельного слоя времени на волновой плоскости.

У меня родилась аналогия с коробкой передач автомобиля: явная схема это МКПП, неявная - автомат. Если водитель автомобиля знает что такое момент импульса и умеет заходить в управляемый занос, то МКПП ему будет сподручней.

PS: на истину не претендую, это всего лишь субъективные ощущения.

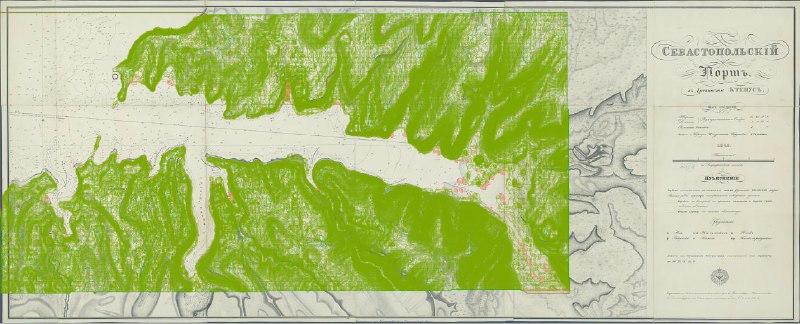

батиметрия 1840 года и современный рельеф ALOS 30.
Спойлер: начал собирать исходные данные для главной темы канала на 2026 год.

Наконец-то делюсь ссылкой на проект, о котором говорил ранее:

NVP Web Platform

Это, по сути, Web IDE для создания web-приложений в формате low-code.
На текущий момент мы реализовали ноды для работы с 3D-графикой и визуализации. Плюс платформа позволяет собирать приложения и распространять их просто по ссылке. Чуть позже запишу видео и покажу, как этим пользоваться на практике. Добавили встраивание скриптов по ссылке через html тэг iframe. На главной странице вставили итоговый скрипт для демонстрации.

Немного предыстории.
В прошлом году я познакомился с компанией MIDAS, которые делают софт для мостовиков. У них API работает через HTTP-запросы. И в какой-то момент я понял, что моя веб-платформа очень хорошо ложится на их задачи. В итоге плотно занялся развитием проекта, и сейчас он уже в рабочем состоянии. Им реально можно пользоваться.

Мы сделали несколько нодов под продукт Civil NX (расчётное ПО). Так что те, кто с ним работает или хотя бы знаком, уже могут писать сценарии и автоматизировать часть рутины. Пакет MIDAS API оформлен как отдельный модуль и развивается автономно. Сейчас параллельно обсуждаем вариант продажи этих нодов через экосистему MIDAS, так как у них как раз запустился маркетплейс.

При этом платформа не ограничивается только этой историей. Спектр применения сильно шире.
Есть идея дать пользователям возможность создавать свои пакеты нодов на JS. Пока сами отлаживаем этот процесс. Также смотрим в сторону интеграций с облачными сервисами для работы с BIM-моделями. Примерный сценарий такой:
загружаем IFC → пишем сценарий в nvp-web → получаем результат.
Дальше этот сценарий можно передавать другим или даже продавать. Есть мыли сделать пакет для Telegram API для создания ботов.

Сейчас активно ищем партнёрства и людей, кому эта тема откликается.
Если интересно поучаствовать в развитии проекта - пишите в личку.

Насколько у нас актуален вопрос водопропускных труб в HEC-RAS? (ниже запилю опрос)

🔸Импортозамещение в ПО — это не компромисс, а новые возможности

Классические CAD-системы плохо подходят для быстрых изменений сложной геометрии — ручные правки отнимают время и деньги. Решение есть: параметрическая оптимизация формы.

В статье рассказываем, как программа Flypoint Parametrica с собственным геометрическим ядром позволяет управлять формой без геометрических ошибок и надежно передавать модели в расчетный пакет FlowVision.

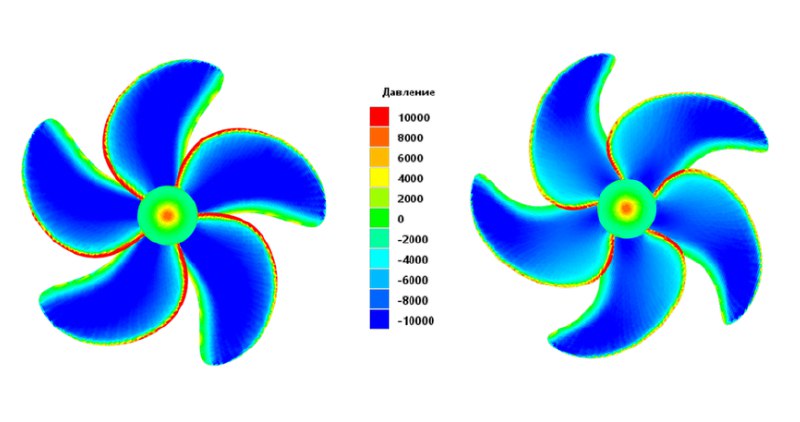

Также в статье сравнивается результат оптимизации гребного винта КР505 в российских программных решениях и зарубежных.

👉 Читайте подробнее на сайте

Найден прообраз успокоительного бассейна USBR II 😂😂😂 (Чертежи из Чоу)

Ручной расчет ур-я неразрывности 1d Сен-Венана, замкнутого формулой Шези (без инерциальных членов).
Я использовал 3х точечную полуявную схему (некоторый апгрейд схемы Лакса). Которую вычитал у Грушевского. (в обеих книгах в формуле (5.11) есть очепятка. Предлагаю каждому вывести формулу самостоятельно и найти ошибку.

Выводы:
1. переход на следующий временной слой волновой плоскости по dA/dt, и здесь dQ/dx играет большую роль.
2. до того как расходы появятся на внутренних узлах, поток бежит по сухому руслу. Я тут проявил смекалку, как это обыграть в рамках схемы. :)
3. очень-очень качественная умственная тренировка на понимание Сен-Венана. Рекомендую всем.

https://youtu.be/kjbXD5Bvupw?si=4bRSNvhHN97muBOZ

И опять от Тимофея годное видео про 3d геологию!
Посмотрите: коротко, наукоемно и интересно

#Гидравлический_прыжок

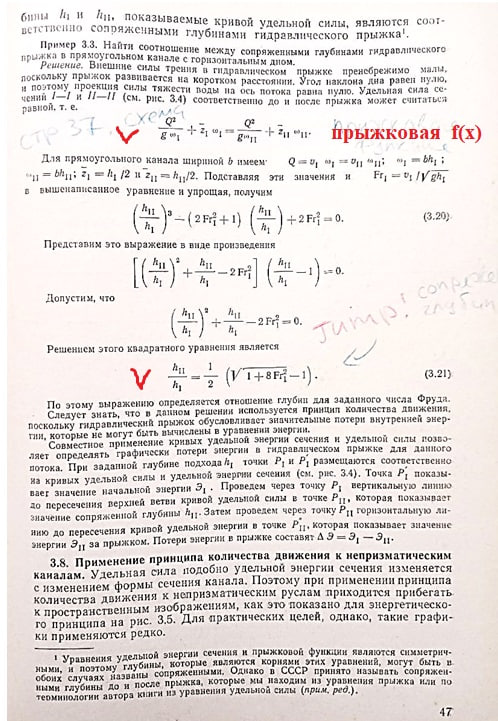

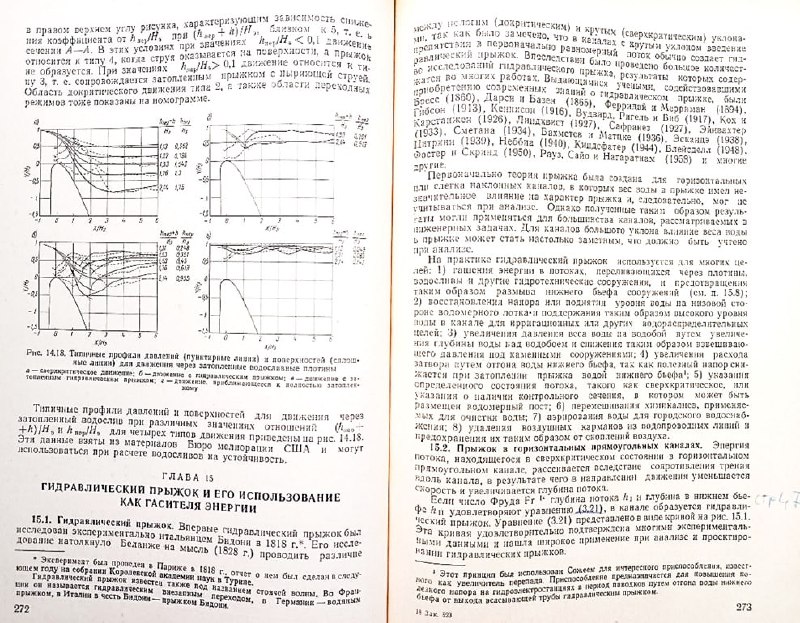

Вчера на ночь нечаянно опять открыл Чоу. Наткнулся на главу Гидравлический прыжок" и был приятно удивлен:
- рис.3.4 отлично сопоставляет энергию сечения / профиль прыжка / прыжковую функцию
- как по числу Фруда на подходе спрогнозировать сопряженную глубину
- как по числу Фруда спрогнозировать вид прыжка
- как по числу Фруда спрогнозировать длину прыжка

PS. Читать классику перед сном очень интересно, познавательно и даже прибыльно. 😂 Читайте классику....
#блокнот #библиотека #Чоу

Чоу. "Гидравлика открытых каналов".
Закон распределения скорости Прандтля-Кармана.
Для практики интересна ф-ла (8.13) где Vтр=(gRI)^0,5.

#блокнот #библиотека #Чоу
