Заказал переходные отверстия с заполнением - результатом доволен

О чем это я?
Переходные отверстия (vias) можно не только покрывать маской, но и заполнять:

• Проводящим (conductive) материалом, например медью — для отвода тепла и больших токов (дорогой вариант).
• Непроводящим (non-conductive), например смолой — для прочности, защиты от загрязнений (дешевый вариант).

Также проводящий материал образует более плоскую поверхность, а непроводящий создает риск бугорков. Много за и против, но в моем случае высокий уровень загрязнений среды и умеренные токи. Регламентирует это все стандарт IPC-4761. Вот хорошая статья на почитать.

На фотке видно, что первый прототип заказан без наполнения и видны пустоты в дырочках, а второй уже с наполнителем.

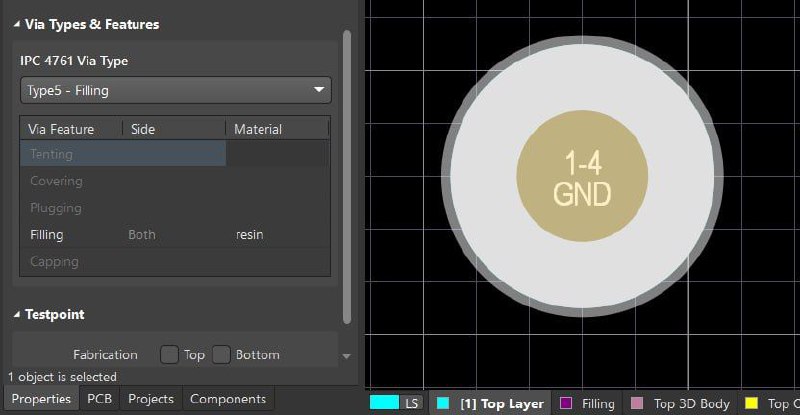

Также прикладываю фотки, где в альтиуме это найти. Щелкаете на via, оттуда в properties.

@embeddemy #via #DFM
