Пожарная безопасность для архитекторов

Скоро буду делать АГР, хочу поделиться полезной информацией.
Подборка необходимых документов для подачи материалов АГК и АГР на рассмотрение в Москомархитектуре.

В следующем посте собраны необходимые файлы - постановления, распоряжения, шаблоны и примеры.

1️⃣Буклет Архитектурно-градостроительной концепции (АГК).
Регламентируется: Распоряжением № 799 от 18.04.2025 «О внесении изменений в распоряжение Москомархитектуры от 17.03.2022г № 401».

2️⃣ Буклет Архитектурно-градостроительных решений (АГР).
Регламентируется: Постановлением ПП № 284 от 30.04.2013, в редакции от 24.12.2024 № 3135-ПП.

Решения, которым следует уделить особое внимание:
транспортная доступность, озеленение дворов, благоустройство, создающее уникальную атмосферу объекта, малые архитектурные формы (элементы для отдыха и спорта), комфортная среда для всех категорий граждан (зонирование и доступность МГН), акцентные элементы, арт-объекты, скульптуры, ландшафтное освещение; применяемые материалы и покрытия.

На сегодняшний день тема благоустройства и архитектурной среды не менее важна, чем внешний облик объекта.

3️⃣Некапитальные сооружения.
Регламентируется: Постановлением № 1255-ПП от 05.06.2024 и Распоряжением № 799 от 18.04.2025 «О внесении изменений в распоряжение Москомархитектуры от 17.03.2022г № 401».

Также, МКА предоставила Альбом с примерами решений внешнего облика некапитальных сооружений (торговли, технического обслуживания, спорта и так далее).

Это не примеры некапитальных строений, а примеры их внешнего облика!

ДОПОЛНИТЕЛЬНО (в зависимости от вида объекта) подаются графические материалы в редактируемом формате DWG.

🔵 Генеральный план участка.
В системе координат WGS84 или МСК77 (необходимо указать).
Для проверки соответствия площадей, все нормируемые элементы должны быть разбиты по слоям и показаны полигонами/штриховками.

🔵 Планы.
Все планы по объекту предоставляются в одном файле, с возможностью редактирования, без блоков.

Для проверки соответствия площадей, все нормируемые элементы должны быть разбиты по слоям и показаны полигонами/штриховками.
Все нормируемые показатели (полигоны/штриховки) должны быть разделены в соответствующие слои.

Совместно с планами необходимо предоставлять таблицу в формате XLSX с подсчетом показателей СПП, наземной площади и общей площади квартир. Все показатели в таблице должны совпадать с графическими.

Допускается схематичное отображение планировок на планах этажей, кроме объектов ГОСТИНИЧНОГО назначения.

🔵 Разрезы и фасады.
Предоставляются в одном файле, с возможностью редактирования, без блоков. Чертежи должны соответствовать планировочным решениям и 3D визуализациям.

🔵 Низкополигональная и/или высокополигональная трехмерная цифровая модель.
Предоставляется в зависимости от вида объекта. Требования к моделям установлены в распоряжении
№ 64-16-192/23/769 от 19.04.2023.

Автор: Наталья Темникова
Канал: Чек-лист Архитектора, рекомендую!
Приложения 👇

Антипаника часто применяется. Но в нормах мало требований по установке таких устройств.

Есть только пункт в СП 1:
7.3.15 Двери выходов из зрительного зала и на путях эвакуации спортивных сооружений (в том числе и в люках) должны быть самозакрывающимися с уплотнениями в притворах и оборудованы замками "Антипаника".

Правила противопожарного режима РФ:

26. Запоры (замки) на дверях эвакуационных выходов из поэтажных коридоров, холлов, фойе, вестибюлей, лестничных клеток, зальных помещений, за исключением объектов защиты, для которых установлен особый режим содержания помещений (охраны, обеспечения безопасности), должны обеспечивать возможность их свободного открывания изнутри без ключа.

Вместо антипаники можно применить любой способ открывания без ключа изнутри.

Но я бы рекомендовал в помещениях с массовым пребыванием ставить антипанику. Это самый простой способ открыть дверь в толпе.
ГОСТ на антипанику указывает, что эти устройства применяются в зданиях с массовым пребыванием людей.
ГОСТ 31471-2021 "Устройства экстренного открывания дверей эвакуационных и аварийных выходов":

1 Область применения
Настоящий стандарт распространяется на устройства экстренного открывания дверей эвакуационных и аварийных выходов (далее - устройства "Антипаника"), применяемые в зданиях с массовым пребыванием людей для обеспечения их безопасности и эффективной эвакуации, сохранения материальных ценностей, а также снижения вероятности воздействия на людей опасных факторов пожара в случае его возникновения или другой чрезвычайной ситуации в соответствии с требованиями нормативных документов (1), действующих на территории государства - участника Соглашения, принявшего настоящий стандарт, и устанавливает требования к их изготовлению.

Определение массового пребывания дано в Правилах противопожарного режима РФ:

5. В отношении здания или сооружения (кроме жилых домов), в которых могут одновременно находиться 50 и более человек (далее - объект защиты с массовым пребыванием людей), а также на объекте с постоянными рабочими местами на этаже для 10 и более человек руководитель организации организует разработку планов эвакуации людей при пожаре, которые размещаются на видных местах.

#нормы_ПБ_для_архитектора #эвакуация

💥 Учебный курс обновлен. За последние полгода я постепенно делал его более подробным, корректировал текст и менял картинки на более информативные или красивые. Добавил новые прилагаемые файлы. Видео не изменилось.

Кто приобрел курс, может скачать новый пдф-файл от 06.2025 по той же ссылке. Для купивших отдельные главы - обновление по запросу.

Из последних правок - дополнил главу про СТУ, в том числе про ОКН. Написал про один эвак. выход при расчете риска, Единый реестр сертификатов, добавил инфографику и другое.

#обучение

❓Можно ли эвакуироваться из коридора 1-го этажа через объем ЛК?
С каждым выходом новых версий СП требования к лестничным клеткам становятся более жесткими, поэтому и хочется рассмотреть этот вопрос. Вызывает опасения, что поток людей с верхних этажей не даст эвакуироваться потоку с 1-го этажа (или наоборот). С другой стороны, на каждом этаже в ЛК вливается отдельный поток людей и это не запрещено.

✅ ФЗ-123, ст. 89:
3. Выходы являются эвакуационными, если они ведут:
1) из помещений первого, подвального или цокольного этажа наружу:
…
е) через коридор, холл (рекреационную площадку) и лестничную клетку

В СП 1 на эту тему нет требований.

Таким образом, допустимы оба варианта, изображенные на картинке. Но, разумеется, более надежным и безопасным является вариант 2.

#нормы_ПБ_для_архитектора #эвакуация

🔔 Огнезащита не входит в раздел АР, но нужно знать, что она может неожиданно появиться в вашем проекте. А также изменить вам интерьер, высоту потолка или площадь помещения.

Огнезащита применяется, если предел огнестойкости конструкции не соответствует нормативному (см. таблицу 21 из ФЗ-123)

Проект огнезащиты (п. 3.5, СП 2) не входит в 87 постановление, но он может быть необходим, особенно, если здание имеет металлические конструкции. Гораздо реже огнезащиту применяют для бетона. И конечно, если есть деревянные конструкции, то она необходима. Воздуховоды тоже бывают с огнезащитой, это следует учитывать при определении их габаритов.

Как правило, проект огнезащиты на стадии Р выполняет субподрядчик – строительная фирма, которая будет выполнять эти работы. Но в стадии П должны быть указаны принципиальные решения по этому вопросу. Это указывается в разделах КР и ПБ, а иногда и в АР, если речь идет об облицовке или огнезащитном потолке. Пример облицовки колонн см. на картинке выше

Более подробную информацию выдам на примере металла, это наиболее распространенный случай. Сталь при высокой температуре становится мягкой и теряет свои несущие свойства, но это можно исправить – см. таблицу ниже, там базовые сведения.

#нормы_ПБ_для_архитектора

📙 Открытая лестница – лестница без лестничной клетки – лестница 2-го типа в большинстве случаев не является эвакуационной, но при этом все равно требует дополнительных мероприятий по ПБ.

ФЗ-123, ст. 89

14. Эвакуационные пути (за исключением эвакуационных путей подземных сооружений метрополитена, горнодобывающих предприятий, шахт) не должны включать в себя лифты, эскалаторы, а также участки, ведущие:
...
5) по лестницам 2-го типа, соединяющим более двух этажей (ярусов), за исключением эвакуационных путей в зданиях класса Ф5...

СП 1:

4.4.20 В зданиях I и II степеней огнестойкости класса С0 допускается предусматривать эвакуационные лестницы 2-го типа из вестибюля до второго этажа при условии отделения вестибюля от коридоров и смежных помещений противопожарными перегородками 1-го типа. При этом выход с лестниц подвального или цокольного этажа, предусмотренных по условиям технологии, в указанный вестибюль не допускается.

7.1.9 В зданиях высотой не более 28 м I и II степеней огнестойкости и конструктивной пожарной опасности С0, за исключением зданий класса Ф1.1, допускается для функциональной связи применять лестницы 2-го типа, соединяющие более двух этажей, при наличии эвакуационных лестничных клеток, требуемых нормативными документами по пожарной безопасности, и при условии, что помещение, в котором расположена лестница 2-го типа, отделяется от примыкающих к нему коридоров и других помещений противопожарными перегородками 1 типа. Допускается не отделять противопожарными перегородками помещение, в котором расположена лестница 2-го типа, при устройстве автоматического пожаротушения во всем здании и (или) в зданиях высотой не более 9 м с площадью этажа не более 300 м.

Лестница 2-го типа, соединяющая более двух этажей, не является эвакуационной.

СП 4 повторяет требования СП1, поэтому привожу этот пункт частично:

4.19. …
Наличие этажей, соединенных открытыми лестницами без выделения противопожарными перегородками на каждом этаже, при определении допустимой площади в пределах пожарного отсека, должно учитываться путем суммирования в соответствии с разделом 6 и СП 2.13130. Применение указанных в настоящем пункте лестниц для эвакуации людей должно осуществляться в соответствии с требованиями [2] (ФЗ-123) и СП 1.13130.

#нормы_ПБ_для_архитектора

💥 Эвакуация для «одиноких» помещений.
Если в проекте есть техническое помещение где-то в глубине здания, то очень хочется сделать эвакуацию из него не по нормам или только аварийный выход. Логика в этом есть, в нормах есть немного послаблений для помещений, которые:

• без постоянного пребывания людей
• с одиночными рабочими местами
• технические

И эти послабления касаются, как правило, размеров выходов и путей эвакуации, а не самого наличия эвакуационного выхода.

🧨 Для таких помещений нужно делать именно эвакуационный выход, а не аварийный. Аварийный выход можно выполнить, если, например, в техническом этаже расположены только коммуникации и нет оборудования, требующего обслуживания – п. 4.2.12, СП 1.

Другой пример. Если у вас на кровле есть венткамера, то нужно делать эвакуационный проход по кровле согласно п. 4.3.9 СП 1 – с пределом огнестойкости, К0. Если есть препятствия на пути (воздуховоды или трубы), то делаем лестничные переходы согласно нормам по лестницам.

Для справки:
СП 1, п. 3.6:
Помещение с постоянным пребыванием людей: Помещение, в котором люди находятся не менее 2 часов непрерывно или 6 часов суммарно в течение суток.

#нормы_ПБ_для_архитектора

🚒 При «посадке» здания на участок нужно многое учесть и не забыть про Пожарные проезды.
Это необходимо, чтобы пожарная техника могла подъехать к зданию.

Начнем с количества проездов и их расположения, смотрим СП 4.13130.2013:

8.1.1 Подъезд пожарных автомобилей к жилым и общественным зданиям, сооружениям должен быть обеспечен по всей длине:

а) с двух продольных сторон - к многоэтажным зданиям и сооружениям класса функциональной пожарной опасности Ф1.3 высотой 28 м и более, классов функциональной пожарной опасности Ф1.2, Ф2.1, Ф2.2, ФЗ, Ф4.2, Ф4.3, Ф.4.4 высотой 18 м и более;

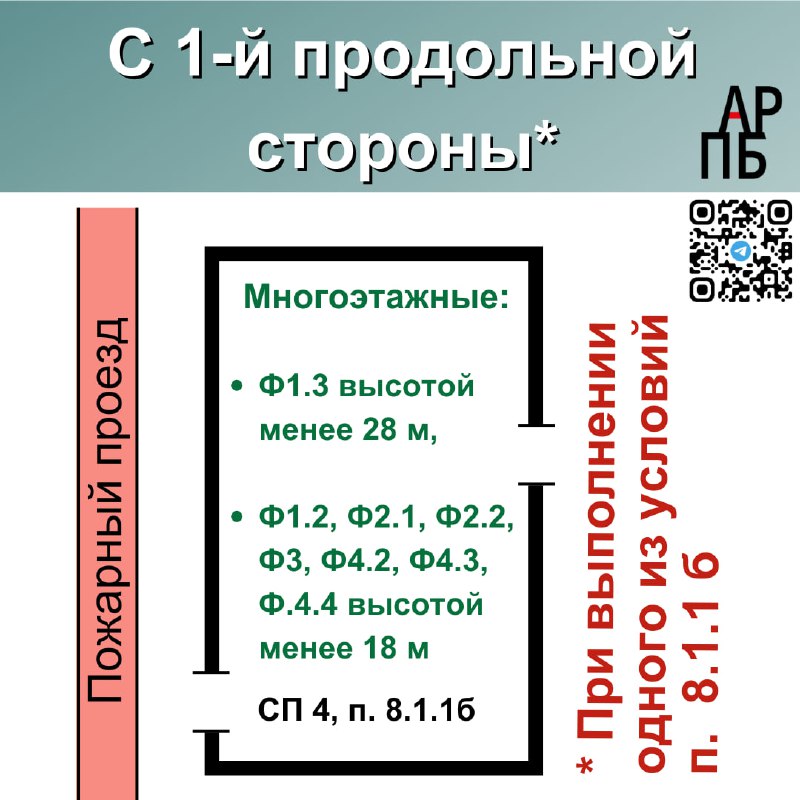

б) с одной продольной стороны - к одноэтажным зданиям и сооружениям вышеуказанных классов, а также к многоэтажным зданиям и сооружениям вышеуказанных классов с меньшей высотой при выполнении одного из следующих условий:

• оконные проемы всех помещений или квартир выходят на сторону пожарного подъезда либо все помещения или квартиры имеют двустороннюю ориентацию;
• при устройстве со стороны здания, где пожарный подъезд отсутствует, наружных открытых лестниц, связывающих лоджии и балконы смежных этажей между собой;
• при устройстве наружных лестниц 3-го типа при коридорной планировке зданий;

в) со всех сторон - к зданиям и сооружениям классов функциональной пожарной опасности Ф1.1, Ф4.1.

К зданиям с площадью застройки более 10000 м2 или шириной более 100 м подъезд пожарных автомобилей должен быть обеспечен со всех сторон.

#инфографика #нормы_ПБ_для_архитектора

#инфографика
