Продолжаем БЛОК ТОПОГРАФИЯ.

Сегодня изучим как переводить дирекционный угол (Ду) в магнитный азимут (Ам).
Видеоинструкция прилагается.

Перевод в магнитный азимут заключается в вычислении поправки.

Нужно вспомнить, что Ду мы измеряем по карте, Ам по компасу. Разницу между сеткой и стрелкой и нужно найти.

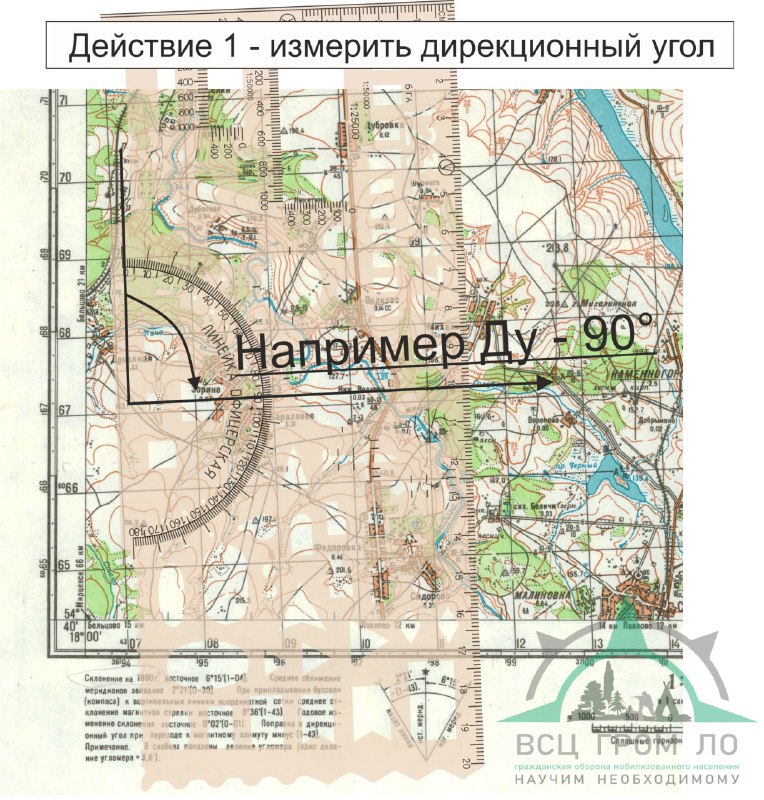

Действие 1:
Измерить Ду. Например 90°

Действие 2: изучаем данные о магнитном склонении на район
Склонение на 1990 г. восточное 6°15′. Среднее сближение меридианов западное 2°21′. При прикладывании буссоли (компаса) к вертикальным линиям координатной сетки среднее отклонение магнитной стрелки восточное 8°36′ (1-43). Годовое изменение склонения восточное 0°02′ Поправка в дирекционный угол при переходе к магнитному
азимуту минус (1-43)

Действие 3: рассчитать годовое склонение.
Необходимо текущий год (2024) вычесть год издания карты (1990) и умножить на годовое склонение (0°02')
ΔСкл = 2024 - 1990 х 0°02' = 34х2 =68' = 1°08'

Действие 4: рассчитать поправку направления.
Магнитное склонение и сближение меридианов бывает восточным и западным.
Западное со знаком минус (-)
Восточное со знаком плюс (+)
С такими значениями мы и подставляем данные карты в формулу ⬇️
ПН = (±Скл - (±Сбл)) + (±ΔСкл)
ПН = (6°15′ - (-2°21′)) + (1°08′) = 8°36′ +1°08′ = 9°44′

Действие 5: рассчитать магнитный азимут по формуле.
Ам = Ду ± ПН
Знак плюс или минус мы берём также из легенды карты:

поправка в дирекционный угол при переходе к магнитному азимуту минус (1-43)

Получаем следующее решение:
Ам = 90° - 9°44 = 80°16

Итого
Дирекционный угол 90° ➡️ Магнитный азимут 80°16.

#топография
