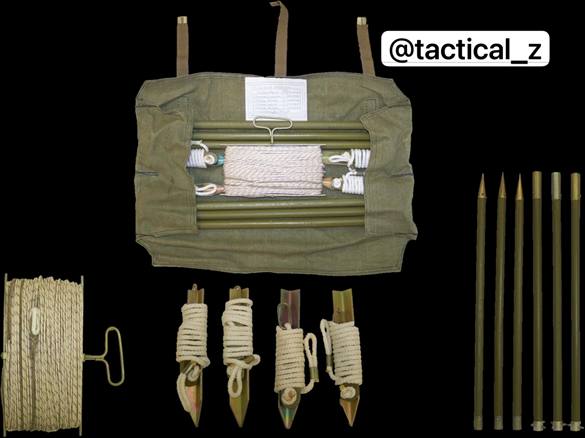

Антенны военных радиостанций:АШ и АБВ. АШ – антенна штырь (ненаправленного действия), самый простой вид антенны. Используется в переносных УКВ-радиостанциях, длина антенны 1,5 м и 2,7 м (носимые), 3,4 м и 4 м (возимые).

Главный минус АШ – диаграмма направленности. Выглядит, как «рассеченная восьмерка» или как будто из-под штыря выдавливают пластилин (фото 2).

АБВ – антенна бегущей волны (направленного действия) - отрезок изолированного провода сечением не менее 2 мм2 и длиной не менее 10 λ (λ – длина радиоволны), развернутый вдоль поверхности земли в сторону корреспондента на высоте 0,8 - 1 м, нагруженный на конце на сопротивление 50 Ом.

Диаграмма направленности (ярко выраженный лепесток) — графическое представление коэффициента усиления антенны, в зависимости от ориентации антенны в пространстве. Иными словами, диаграмма показывает в какую сторону «антенна излучает радиоволны» (не совсем корректно, но смысл понятен).
