Монолитные балочные перекрытия

Монолитные балочные перекрытия могут работать на пролетах до 12 метров, поэтому они часто встречаются в современных общественных зданиях (офисы, торговые центры) в основном как элемент каркасной конструктивной системы.

Такие перекрытия обладают достаточной жесткостью и устойчивы к продавливанию. Опорные зоны балок выполняют ту же функцию, что и капители, создавая локальное утолщение плиты.

Что касается расчета таких плит (да и просто балок в составе плиты) — это тема имеет свои тонкости. Балка и плита работают совместно. При этом в них возникают как изгибающие моменты, так и продольные усилия. Эффект этой совместной работы необходимо учитывать как в ручных расчетах, так и при конечно-элементном моделировании.

В ближайших постах я хотел бы рассмотреть эту, на мой взгляд, очень интересную и прикладную тему. Описать, как работают монолитные балки в составе перекрытий, что такое их эффективная ширина и как это моделировать в расчетных программах.

Если тема интересна — поддержите ее 🔥. А еще можете написать в комментариях интересующие вас вопросы, на что я мог бы обратить внимание по ходу ее рассмотрения)

Архитектурно-инженерная мастерская | ЛШ2024

Я узнал о «Летней школе» на Волге 2 года назад, о ней тогда рассказала одна из учениц моего курса — Катя. В этом году Катя уже сама занимается организацией архитектурно-инженерной мастерской в рамках летней школы.

Программа мастерской, помимо отдыха и всяких активностей на природе, включает теоретическую и практическую часть. Теоретическая часть разделена на 3 блока: архитектурный, конструкторский и про современные технологии в нашей отрасли. В рамках практической работы участникам предстоит разработать проект и воплотить его в концептуальном макете.

Вот основная информация о проведении:

• даты проведения мастерской: 26 июля – 5 августа 2024
• место проведения: база “Волга”, принадлежащая Объединенному институту ядерных исследований. ( 3 часа от Москвы)
• для зачисления нужно выполнить вступительное задание (по инсайдерской информации, оно не сложное)

Для студентов старших курсов инженерно-строительного и архитектурного направлений это очень хорошая возможность совместить отдых на природе и развитие, рекомендую. Более подробную информацию смотрите на сайте мастерской, вопросы можете писать Кате.

Я в этом году вероятно приеду в мастерскую как приглашенный спикер, буду рассказывать что-то интересное о конструктиве)

// прием заявок на участие заканчивается 5 июня, так что если интересно — успевайте записаться)

Merdeka 118 — второй после Burj Khalifa

Вчера я приехал в столицу Малайзии — Куала-Лумпур. Архитектурным символом этого города являются знаменитые башни-близнецы Petronas Towers. Однако мое внимание привлекла другая постройка, о которой я мало что знал. Решил узнать, что это за необычной формы высотка с огромным шпилем. Оказалось, что это второе по высоте здание в мире (689 м), и называется оно Merdeka 118!

Рассмотрим его конструктивные решения.

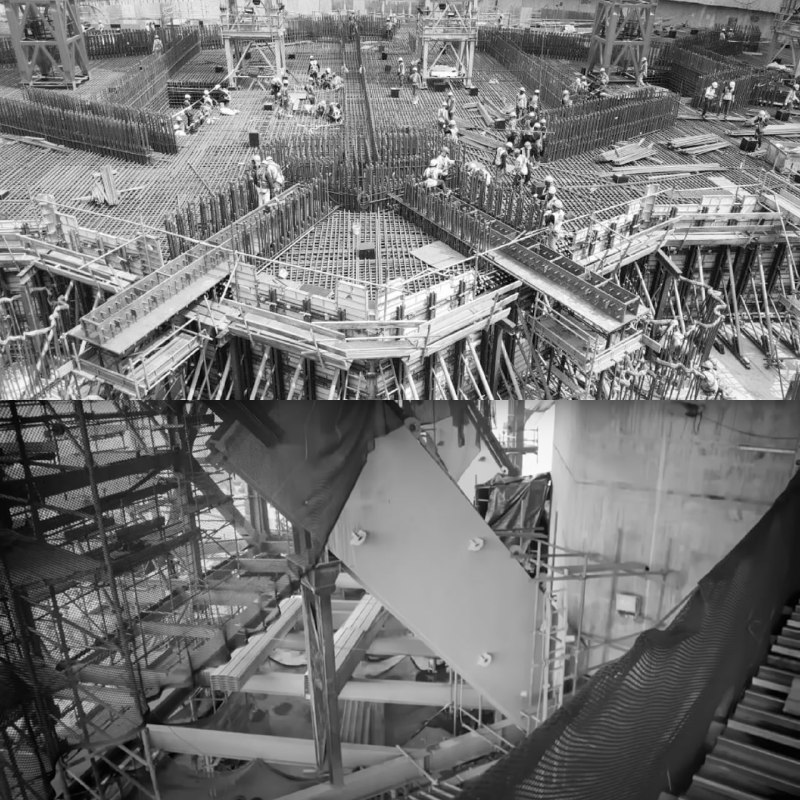

Конструктивная система состоит из монолитного железобетонного ядра и 8 мега-колонн, соединенных с ядром аутригерными фермами на 3 уровнях. Аутригерные фермы имеют высоту в 3 этажа и обеспечивают вовлечение мега-колонн в совместную работу с ядром при восприятии горизонтальных нагрузок, а также обеспечивают альтернативные пути передачи вертикальных нагрузок на случай аварийных ситуаций. Перекрытия — композитные. Фундамент из 137 буронабивных свай длиной 60 м и диаметром 2.2 м, объединенных ростверком толщиной 4 м.

Мега-колонны имеют габариты до 3.2х4.4 м, что сопоставимо с неплохой квартирой-студией. Вы можете подумать: зачем такие большие колонны, и почему их всего 8? Главная идея подобных систем заключается в том, чтобы максимально разнести материал от центральных осей и тем самым максимизировать момент инерции. В нашем случае мы видим, что 8 мега-колонн попарно притянуты к угловым точкам плана.

Если посмотреть на план, то между мега-колоннами можно увидеть вспомогательные колонны. Они служат дополнительными промежуточными опорами для перекрытий и с определенным шагом опираются на трансферные фермы, которые передают нагрузку с них на мега-колонны.
