Вчера я приехал в столицу Малайзии — Куала-Лумпур. Архитектурным символом этого города являются знаменитые башни-близнецы Petronas Towers. Однако мое внимание привлекла другая постройка, о которой я мало что знал. Решил узнать, что это за необычной формы высотка с огромным шпилем. Оказалось, что это второе по высоте здание в мире (689 м), и называется оно Merdeka 118!
Рассмотрим его конструктивные решения.

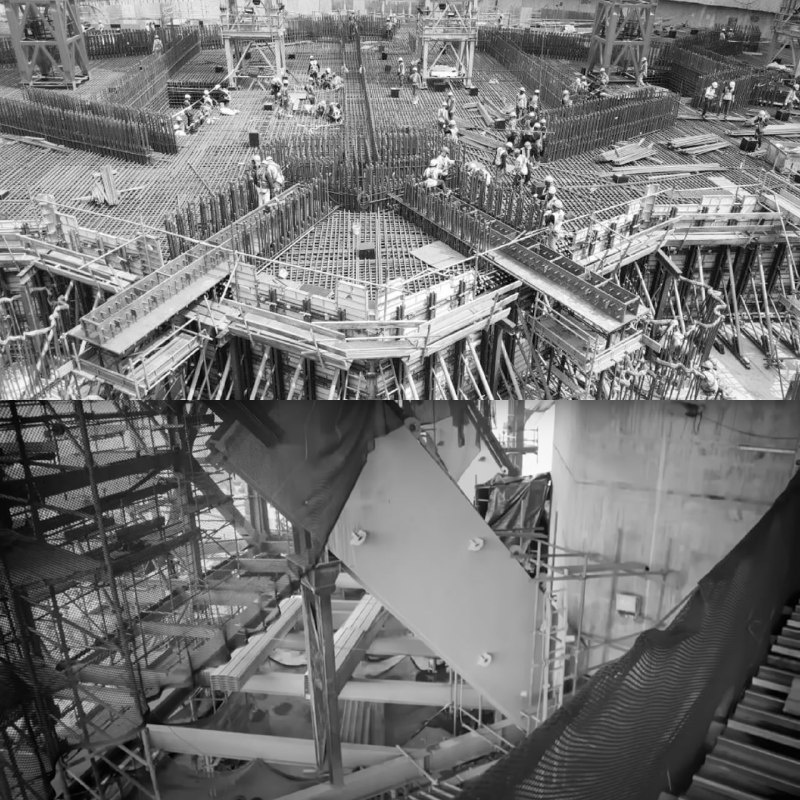

Конструктивная система состоит из монолитного железобетонного ядра и 8 мега-колонн, соединенных с ядром аутригерными фермами на 3 уровнях. Аутригерные фермы имеют высоту в 3 этажа и обеспечивают вовлечение мега-колонн в совместную работу с ядром при восприятии горизонтальных нагрузок, а также обеспечивают альтернативные пути передачи вертикальных нагрузок на случай аварийных ситуаций. Перекрытия — композитные. Фундамент из 137 буронабивных свай длиной 60 м и диаметром 2.2 м, объединенных ростверком толщиной 4 м.
Мега-колонны имеют габариты до 3.2х4.4 м, что сопоставимо с неплохой квартирой-студией. Вы можете подумать: зачем такие большие колонны, и почему их всего 8? Главная идея подобных систем заключается в том, чтобы максимально разнести материал от центральных осей и тем самым максимизировать момент инерции. В нашем случае мы видим, что 8 мега-колонн попарно притянуты к угловым точкам плана.

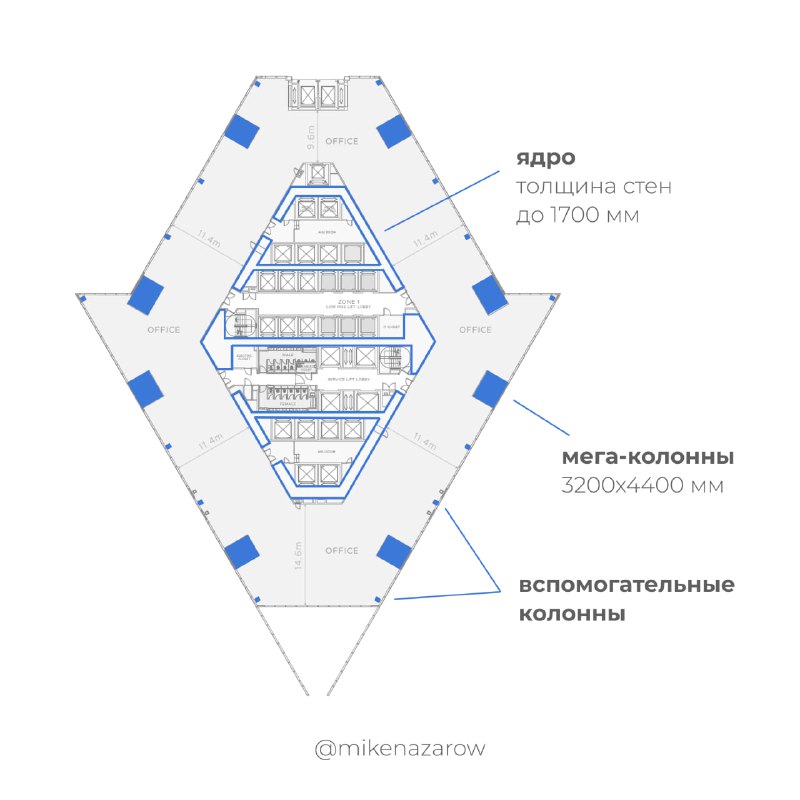

Если посмотреть на план, то между мега-колоннами можно увидеть вспомогательные колонны. Они служат дополнительными промежуточными опорами для перекрытий и с определенным шагом опираются на трансферные фермы, которые передают нагрузку с них на мега-колонны.
// Высотки всегда были одной из моих любимых тем. В Городе конструктива им уделен один из завершающих модулей, где рассматриваются основные сложности и стратегии проектирования их конструктивных систем.
Сегодня в 23:59 заканчиваются скидки на этот курс. Поэтому, если хотите систематизировать и дополнить свои знания по конструктиву зданий, сейчас самый подходящий момент!
