На текущий момент я выполнил предварительные расчеты на грунтовом основании и сделал первые выводы относительно удобства такой комбинированной модели.
Во-первых, я начал с анализа главных напряжений (растягивающих и сжимающих). Для просмотра напряжений в объемных элементах удобно использовать разрезы. Один из них привел на карточке 2. Картина распределения главных растягивающих и сжимающих напряжений выглядит логично.
Рассеивание сжимающих напряжений от опор вертикальных конструкций вниз происходит по призме, образующие угол около 45 градусов.
Главные растягивающие напряжения концентрируются у опор (у нижней грани плиты) и в пролетах (у верхней грани плиты). Как у перекрытий, только все наоборот.

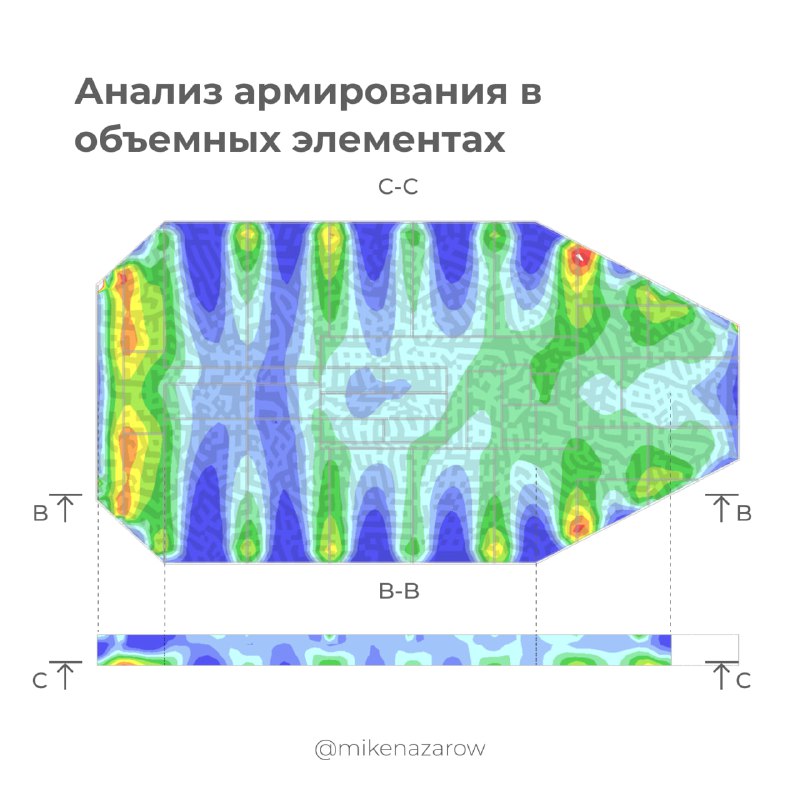

Во-вторых, армирование в объемных элементах тоже удалось подобрать (карточка 3). Его распределение хорошо коррелирует с траекторией растягивающих напряжений (карточка 4).
Главная сложность — это приведение полученного армирования к привычном виду (плоские изополя для верхней и нижней зоны). Полученные в см2/м2 значения нужно преобразовать в погонную интенсивность в см2/м.
Первая мысль, как это сделать «на коленке» (карточка 5):
1. в нескольких наиболее загруженных сечениях определить среднюю по высоте интенсивность армирования в см2/м2
2. умножив полученное значение на высоту плиты, мы получим значение в см2/м, которое нужно разложить у грани.
Но я понимаю, что это довольно грубое приведение с приличным запасом. Если вы встречали более изящные примеры и методы, — буду благодарен за идеи)
Пока вопроса о детальном конструировании плиты не стоит (стадия П), но по полученным результатам я уже считаю, что объемная модель справляется со своей задачей. По крайней мере, фон принять можно. Будущие планы — по полученному результату задаться фоном и проверить его достаточность в режиме физнелина.
