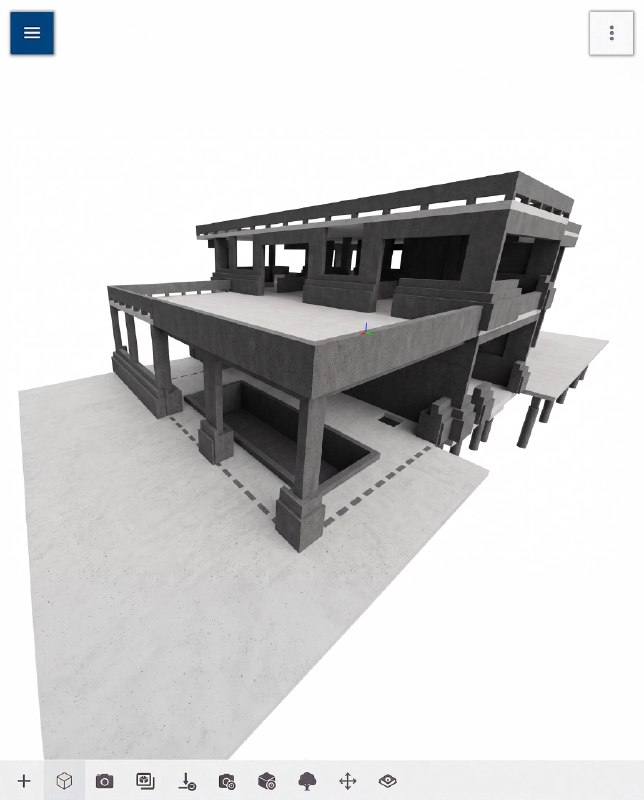

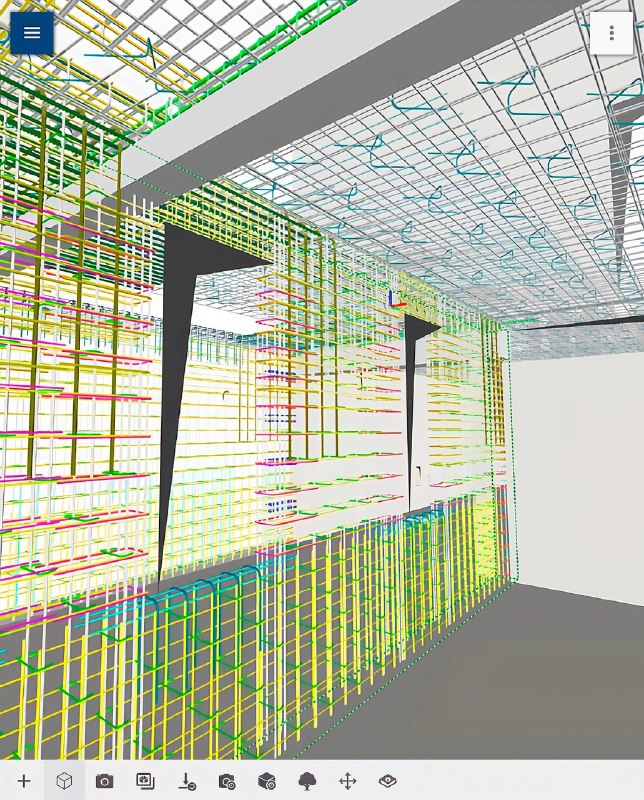

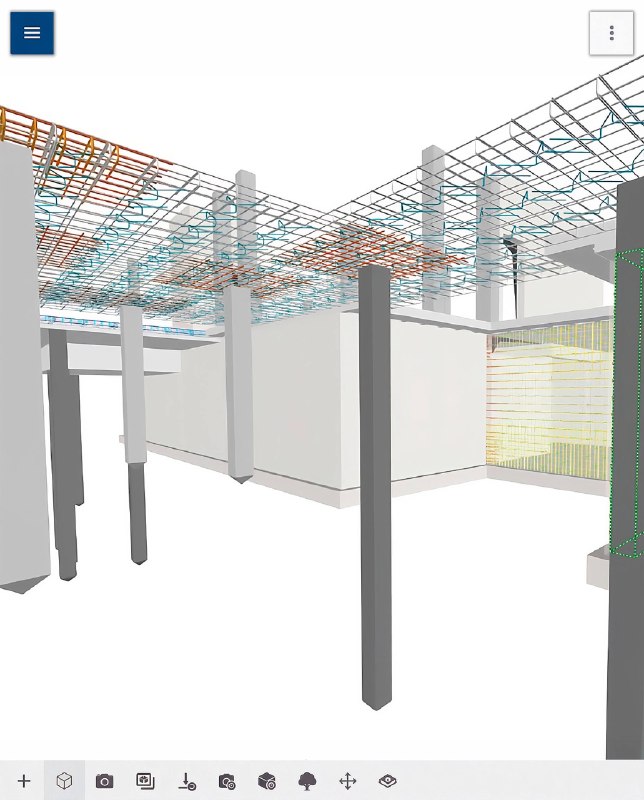

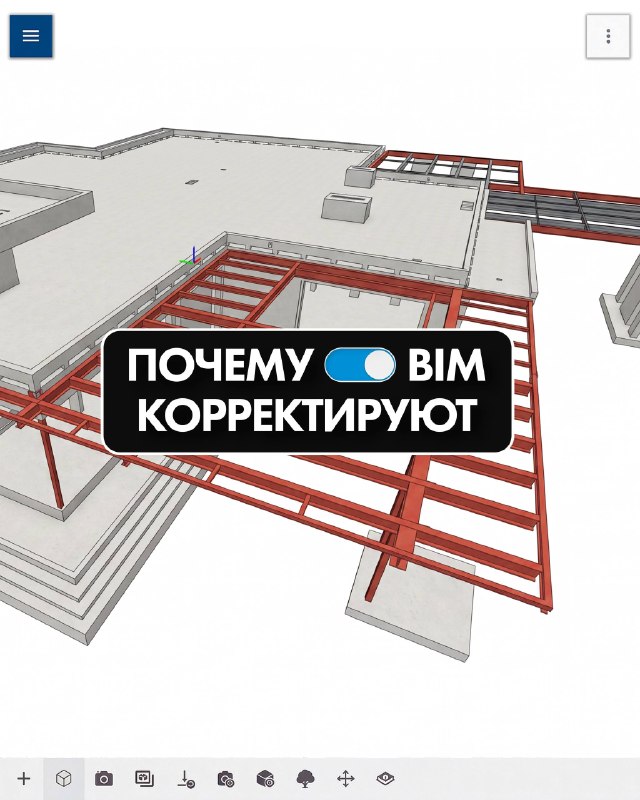

Переход от проектирования к строительству — один из самых важных этапов в цикле реализации каждого объекта. Иногда даже идеально проработанная BIM-модель при передаче на реальную строительную площадку сталкивается с корректировками. Практический опыт СТМК в программном комплексе Allplan позволяет выделить три уязвимые точки этого трансфера.
1. Разрыв в «цифровой зрелости»
Главный барьер лежит не в плоскости софта, а в разнице рабочих процессов. Проектный офис оперирует высокоточной детализированной средой, тогда как на стройплощадке приоритет отдается оперативному управлению. Наши специалисты на местах постоянно повышают квалификацию, но их главная задача — принимать решения здесь и сейчас, что требует максимально простых и адаптивных инструментов работы с данными.
2. Конфликт «больших координат»
Распространенная техническая сложность — корректная посадка здания на местность, точная привязка к осям и наложение заданий от смежных специалистов на исходные модели архитектуры или конструктива.
На практике это часто приводит к вынужденному ручному сведению: инженеру приходится самостоятельно совмещать разрозненные фрагменты, выверять узлы и согласовывать оси без автоматической привязки. Такой подход отнимает время, усиливает человеческий фактор и делает результат зависимым от опыта конкретного сотрудника. Мы целенаправленно уходим от этого, внедряя единую координационную среду и автоматизированные сценарии сшивки данных. Это минимизирует рутину и гарантирует геометрическую точность модели на всех этапах.
3. Информационные потери при экспорте
Сам по себе формат IFC и экосистема Allplan обеспечивают стабильную выгрузку данных. Проблемы возникают при обмене информацией со смежными специалистами, которые работают в других средах (ArchiCAD, Revit, Tekla) и используют закрытые форматы (PLN, RVT, DB). При прямой конвертации между проприетарными форматами, минуя универсальный IFC, часть данных неизбежно теряется или искажается: сбиваются привязки, деформируется геометрия, исчезают атрибуты элементов.
Мы выстраиваем процессы так, чтобы все участники проекта взаимодействовали в едином пространстве, используя IFC как базовый язык обмена. Любые риски мы сводим к минимуму за счет предварительного согласования регламентов и сквозной проверки моделей.
О других практических нюансах применения BIM мы продолжим рассказывать в следующих постах.
