Post #893
760
fEnki by aroum
fEnki is an open source (free) free version of Enki (gbEnki)
Features
* 42/36 switches
* Easily accessible power switch and reset button
* Bluetooth support
* 3 status LEDs
* Double sided board design
* Choc spacing
GitHub
#choc • #nrfmicro • #ble • #zmk • #display • #niceview • #42key • #36key
fEnki is an open source (free) free version of Enki (gbEnki)
Features
* 42/36 switches
* Easily accessible power switch and reset button
* Bluetooth support
* 3 status LEDs
* Double sided board design
* Choc spacing
GitHub
#choc • #nrfmicro • #ble • #zmk • #display • #niceview • #42key • #36key
- 👾 7
- 🫡 1
Post #884
939

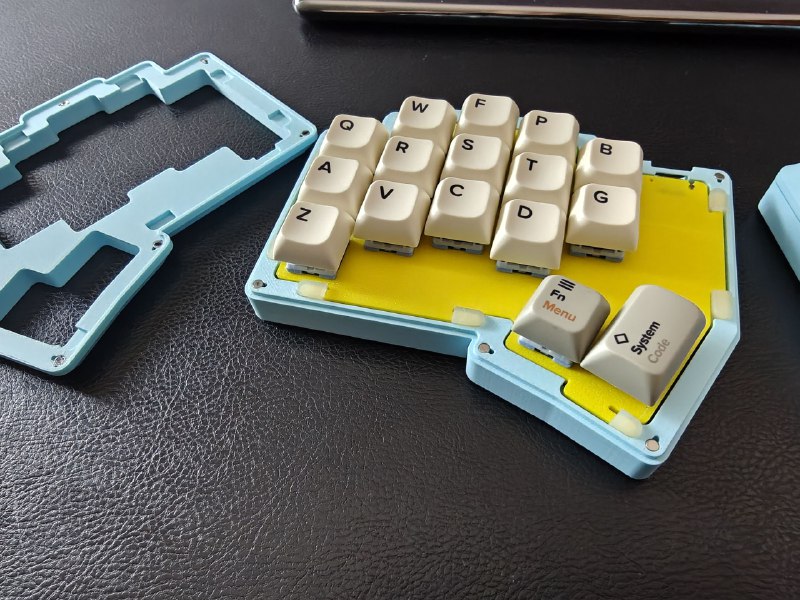

Способы фиксации платы в релизной версии Мрии
1. Оригинальная идея принадлежит @sergzver85. Используются пластиковые втулки 3.5 мм и 2 мм. При сборке Мрии втулки 2 мм не понадобятся. Плата надежно закреплена, но есть один минус - в некоторых местах верхний плейт немного прогибается и лучше устанавливать свитчи сначала вокруг стоек крепления.
2. Я рекомендую использовать FDM проставку (на фото один из первых прототипов). Предварительные тесты показали себя хорошо, каких-либо проблем не обнаружил.
#проекты
1. Оригинальная идея принадлежит @sergzver85. Используются пластиковые втулки 3.5 мм и 2 мм. При сборке Мрии втулки 2 мм не понадобятся. Плата надежно закреплена, но есть один минус - в некоторых местах верхний плейт немного прогибается и лучше устанавливать свитчи сначала вокруг стоек крепления.
2. Я рекомендую использовать FDM проставку (на фото один из первых прототипов). Предварительные тесты показали себя хорошо, каких-либо проблем не обнаружил.
#проекты
- 🔥 10
- ❤ 3
Post #883
863
Post #881
741
Post #876
1.55K

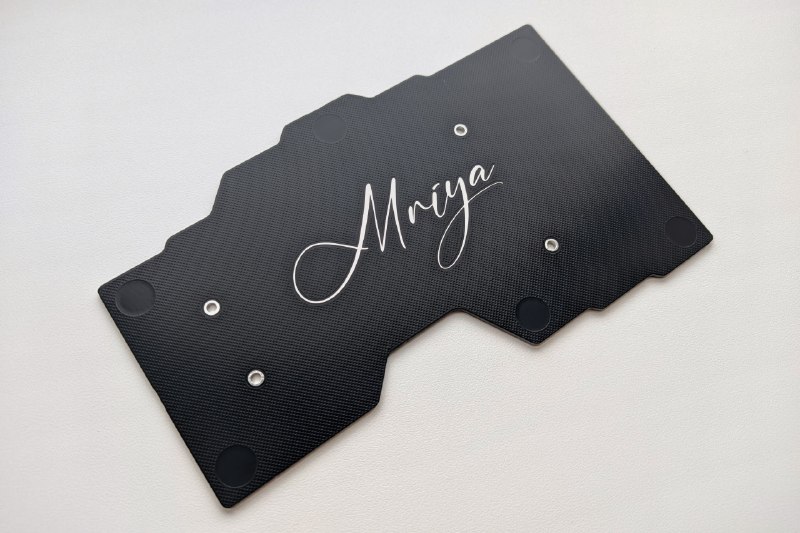

Получил платы последней версии. Предварительно остался доволен всеми внесенными изменениями - тот редкий случай, когда не хочется ничего менять и данный вариант выйдет в релиз.
Платы были заказаны на заводе jlcpcb. К качеству изготовления у меня нет претензий. Как я писал ранее, при заказе были выбраны дополнительные опции:
- улучшенная шелкография High-precision Printing Silkscreen;
- высокая точность фрезеровки верхнего плейта (Board Outline Tolerance: ±0.1mm).
Думаю, если нет сложных рисунков на плате, за шелкографию доплачивать не стоит, а верхний плейт вырезали очень хорошо (если сравнивать с предыдущими заказами с данного завода).
Огромное спасибо @kentbrokeman за организацию заказа и доставки плат. Все на достаточно высоком уровне, очень понравился подход к делу.
Если вы желаете приобрести платы, обращайтесь к Kenny напрямую. Доступны различные варианты для заказа, включая комплектующие и корпуса. Подробная информация по ценам и опциям указана в его ТГ канале.
#проекты
Платы были заказаны на заводе jlcpcb. К качеству изготовления у меня нет претензий. Как я писал ранее, при заказе были выбраны дополнительные опции:
- улучшенная шелкография High-precision Printing Silkscreen;
- высокая точность фрезеровки верхнего плейта (Board Outline Tolerance: ±0.1mm).
Думаю, если нет сложных рисунков на плате, за шелкографию доплачивать не стоит, а верхний плейт вырезали очень хорошо (если сравнивать с предыдущими заказами с данного завода).
Огромное спасибо @kentbrokeman за организацию заказа и доставки плат. Все на достаточно высоком уровне, очень понравился подход к делу.
Если вы желаете приобрести платы, обращайтесь к Kenny напрямую. Доступны различные варианты для заказа, включая комплектующие и корпуса. Подробная информация по ценам и опциям указана в его ТГ канале.
#проекты
