Post #262
229
Post #258
190

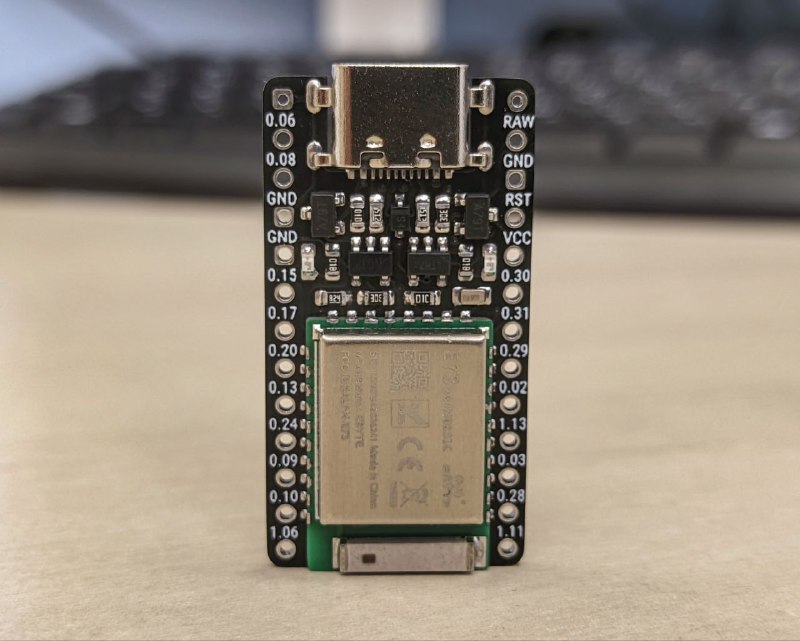

На днях решил развлечь себя сборкой беспроводных контроллеров nRFMicro 1.4🙈 Экспериментальный вариант на платах толщиной 1.2 мм.
В моей модификации много изменений, направленных в основном на улучшение (на мой вкус) общего дизайна контроллера: переделана шелкография, изменён шрифт надписей, изменена трассировка дорожек, изменены футпринты элементов, уменьшены отверстия для подключения батареи, выделены пады gnd.
Платы EASWAY PCBA Store испытание сборкой выдержали достойно, по ощущениям, качество немного выше, чем у JLCPCB.
#проекты
В моей модификации много изменений, направленных в основном на улучшение (на мой вкус) общего дизайна контроллера: переделана шелкография, изменён шрифт надписей, изменена трассировка дорожек, изменены футпринты элементов, уменьшены отверстия для подключения батареи, выделены пады gnd.
Платы EASWAY PCBA Store испытание сборкой выдержали достойно, по ощущениям, качество немного выше, чем у JLCPCB.
#проекты
- 👍 4
- 😍 3
Post #257
201
У компании Keychron появились свои низкопрофильные механические переключатели (ранее были только оптические).
Low Profile Red Switch
Type: Linear
Operation Force: 45±8 gf
Pre-Travel: 1.3±0.3 mm
Total Travel: 3.1±0.2 mm
Operation Life: Up to 50M cycles
Finger Strike Feeling: Vertical, fast and responsive, light pressing force, soft rebound
Low Profile Banana Switch
Type: Tactile
Operation Force: 55±8 gf
Pre-Travel: 1.4±0.3 mm
Total Travel: 3.1±0.2 mm
Operation Life: Up to 50M cycles
Finger Strike Feeling: Bump at top, fast and responsive, strong pressing force, clear rebound
Product page
#news
Low Profile Red Switch
Type: Linear
Operation Force: 45±8 gf
Pre-Travel: 1.3±0.3 mm
Total Travel: 3.1±0.2 mm
Operation Life: Up to 50M cycles
Finger Strike Feeling: Vertical, fast and responsive, light pressing force, soft rebound
Low Profile Banana Switch
Type: Tactile
Operation Force: 55±8 gf
Pre-Travel: 1.4±0.3 mm
Total Travel: 3.1±0.2 mm
Operation Life: Up to 50M cycles
Finger Strike Feeling: Bump at top, fast and responsive, strong pressing force, clear rebound
Product page
#news
- 👀 1
Post #256
185
Post #255
188
Post #249
222
Post #248
186
Post #241
180

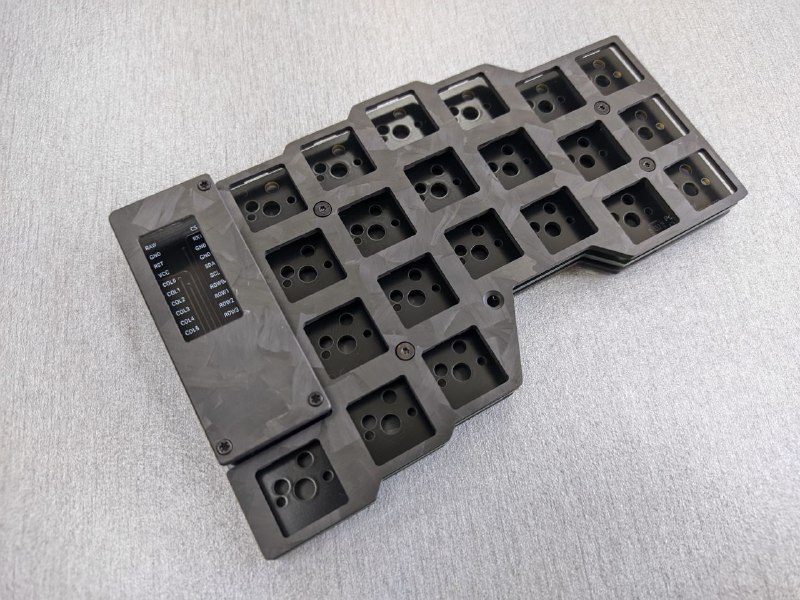

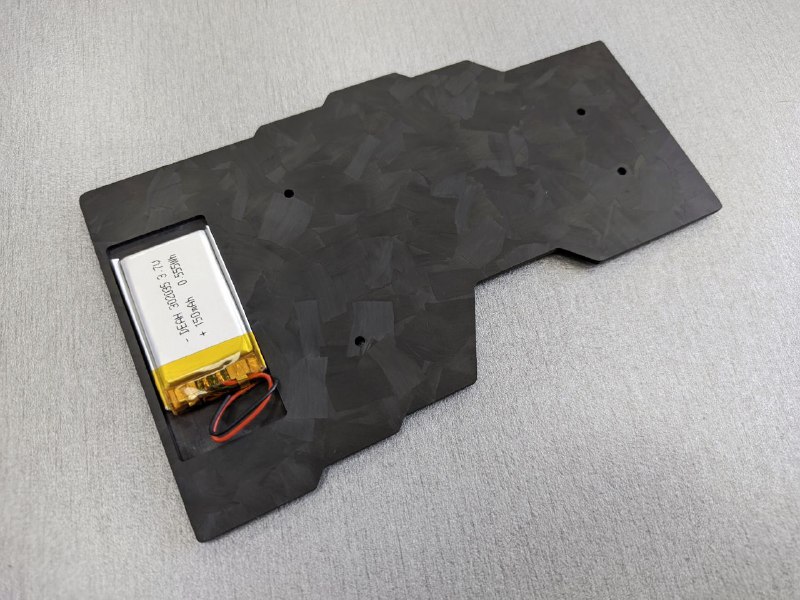

Приехал корпус из кованого карбона (forged matte). В целом результатом доволен, но необходимо внести некоторые правки.
При использовании открытого сэндвич корпуса, к сожалению, немного продавливается нижний плейт в районе тамбкластера. Бампер решает эту проблему, но буду добавлять ещё одну стойку между 1.25U и 1U клавишами, чтобы увеличить жесткость конструкции.
Также не понравилось, как выглядят фаски на карбоне, буду упрощать модели.
Если получится, исправленную версию закажу из анодированного алюминия.
#проекты
При использовании открытого сэндвич корпуса, к сожалению, немного продавливается нижний плейт в районе тамбкластера. Бампер решает эту проблему, но буду добавлять ещё одну стойку между 1.25U и 1U клавишами, чтобы увеличить жесткость конструкции.
Также не понравилось, как выглядят фаски на карбоне, буду упрощать модели.
Если получится, исправленную версию закажу из анодированного алюминия.
#проекты
- 🔥 3
- 👍 1
