Можно долго спорить о бесполезности дисплеев в клавиатурах, но я всё-таки решил собрать пару, для экспериментов и разработки щитка с вырезом в MRIYA LITE.

Если в проводную клавиатуру дисплей ставят в основном для красоты, в беспроводной клавиатуре от него есть хоть какая-то польза и смысл:
- можно контролировать уровень заряда батареи;
- при подключении к нескольким устройствам, виден текущий активный профиль;
- в случае использования сплита, отображается информация о статусе соединения половинок между собой.

Собрал полный аналог nice!view, благо спецификации с размерами есть в открытом доступе. За основу был взят этот проект и внесены необходимые изменения.

Себестоимость одного дисплея около 30$. С учётом заказа плат и всех комплектующих, потребуется 1.5-2 месяца на сборку с нуля. Если неуверенно держите паяльник в руке, обязательно возникнут сложности с пайкой FFC/FPC разъема. Гибкий шлейф дисплея довольно легко повредить при сборке. Толщина дисплея в месте установки разъема почти 4 мм, против 3 мм у оригинала.

Вывод простой: Если решились на установку дисплеев в беспроводной сплит, проще и выгоднее купить оригинальные nice!view, даже с учётом дополнительных затрат за услуги посредника.

#проекты

Ради интереса и сравнения цен, решил заказать часть плат в магазине EASWAY PCBA Store.

Написал запрос на почту, приложил герберы с описанием заказа. В течение суток получил ответ с подтверждением характеристик и инструкцией по оплате.

За 10 панелей печатных плат размером меньше 100х100 мм пришлось заплатить 44$ (с учётом доставки), что в 1,5-2 раза дороже, чем на JLCPCB🙈

К качеству плат нет существенных претензий. Хорошая матовая черная маска, неплохое покрытие площадок, вырезаны платы очень качественно, если сравнивать с JLCPCB. Из недостатков: посредственная шелкография (чуть хуже, чем у JLCPCB), на некоторых платах есть переходные отверстия без маски с обоих сторон платы (показал на фото). Из 40 плат nRFMicro, у меня нет абсолютно никаких замечаний только к 9 платам, что я считаю хорошим результатом)

Вряд ли буду заказывать здесь что-то ещё, но если нужно срочно изготовить платы и неважна конечная стоимость, можно воспользоваться этим вариантом.

#проекты

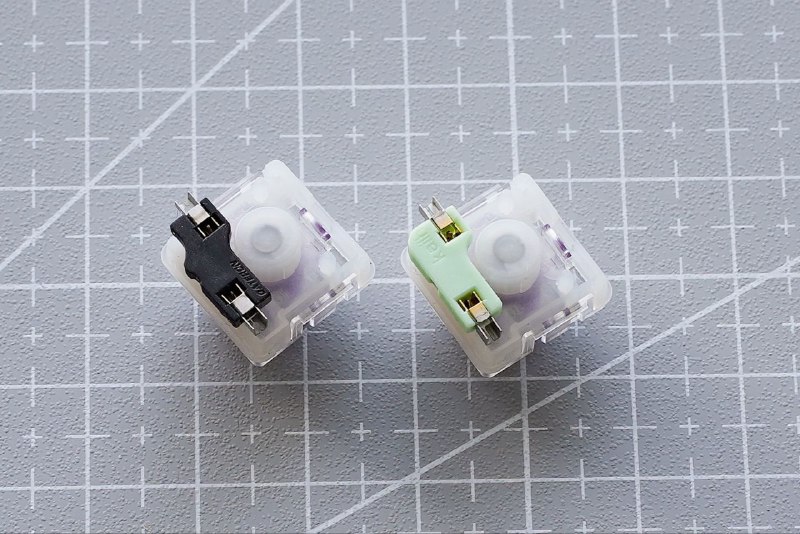

Новые лоупрофайл переключатели от TTC.

TTC Mini Low Profile Mechanical Switches:
* Patented Twisted Structure Design
* Thin & Convenient Operation
* Smooth, Silky Typing Feedback
* Factory Lubricated
* New Cross Shaft Core Compatible With Most Keycaps
* Easy to Pull out from Hot-Swappable Sockets
* Enhanced Durability
* Rated Lifespan: 50 Million Clicks
* Actuation: Linear(Purple)/Tactile(White)

TTC Mini Purple Switch
Operating Force:42±5gf
Pre Travel:1.3±0.3mm
Total Travel:3.5-0.3mm
Linear Switch

Product page

#news

DogTag by takashicompany

DogTag is a compact macro pad with 9 keys. It is assembled from a PCB no larger than 100mm x 100mm. It is reversible and can be used as a split macro pad by connecting two units with a TRRS cable.
Other features include a rotary encoder and MX sockets for hot-swapping of keyswitches. LED underglow is also available.

#mx • #promicro • #qmk • #encoder • #rgb • #9key

Source: Discord (BastardKB)
