طراحی نیروگاه خورشیدی

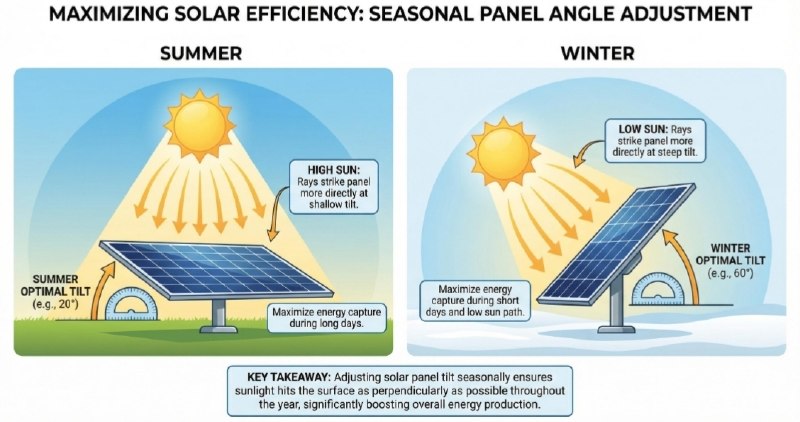

☀️ زاویه بهینه تابستانی
در تابستان، خورشید در ارتفاع بیشتری نسبت به زمستان قرار می‌گیرد. بنابراین اگر هدف ما بیشینه‌کردن دریافت تابش در ماه‌های تابستان باشد، معمولاً زاویه پنل را کاهش می‌دهیم.

📐 یک تخمین کاربردی
قاعده سرانگشتی رایج:
زاویه تابستانی ≈ عرض جغرافیایی − ۱۵°
برای مثال، اگر عرض جغرافیایی محل حدود ۳۶° شمالی باشد:
۳۶° − ۱۵° ≈ ۲۱°
بنابراین حدود ۲۱ درجه می‌تواند نقطه شروع مناسبی برای بررسی زاویه تابستانی باشد.

🌞 چرا زاویه را کاهش می‌دهیم؟
در تابستان، ارتفاع خورشید بیشتر است و مسیر آن در آسمان بالاتر قرار می‌گیرد.
کاهش زاویه پنل باعث می‌شود سطح پنل با مسیر تابش خورشید در این فصل سازگاری بیشتری داشته باشد.
اما یک نکته مهم وجود دارد:
زاویه تابستانی لزوماً بهترین زاویه برای کل سال نیست.
اگر پنل را در تمام سال روی زاویه تابستانی نگه داریم، ممکن است تولید زمستان کاهش پیدا کند.
⚖️ پس کدام زاویه را انتخاب کنیم؟
باید ابتدا هدف پروژه مشخص شود:

تولید بیشینه سالانه ⟵ زاویه سالانه
تمرکز بر تولید زمستان ⟵ زاویه بیشتر
تمرکز بر تولید تابستان ⟵ زاویه کمتر
در پروژه‌های واقعی، زاویه نهایی بهتر است با استفاده از داده تابش محل و شبیه‌سازی تعیین شود، نه صرفاً با یک رابطه سرانگشتی. پژوهش‌ها نیز نشان می‌دهند که زاویه بهینه می‌تواند با توجه به دوره زمانی و شرایط تابش تغییر کند.

💡 یک مثال ساده
برای عرض جغرافیایی حدود ۳۶° شمالی:
🔹 سالانه ≈ ۳۶°
🔹 زمستان ≈ ۵۱°
🔹 تابستان ≈ ۲۱°
این سه عدد نشان می‌دهند که یک زاویه ثابت نمی‌تواند هم‌زمان برای هر فصل بهینه باشد.
به همین دلیل، در بعضی سیستم‌ها امکان تنظیم فصلی زاویه در نظر گرفته می‌شود؛ در حالی که در بسیاری از نیروگاه‌های ثابت، یک زاویه مناسب سالانه انتخاب می‌شود.
@solar_planning

☀️ زاویه بهینه تابستانی

@solar_planning

استانداردهای مربوط سیستم خورشیدی

❄️ زاویه نصب پنل در زمستان

در زمستان، مسیر خورشید در آسمان پایین‌تر قرار می‌گیرد؛ بنابراین اگر بخواهیم دریافت تابش را در این فصل افزایش دهیم، معمولاً باید پنل را نسبت به زاویه سالانه شیب بیشتری بدهیم.

📐 یک تخمین کاربردی
برای یک سیستم ثابتِ قابل تنظیم فصلی، یک قاعده سرانگشتی رایج این است:

زاویه زمستانی ≈ عرض جغرافیایی + ۱۵°
مثلاً برای منطقه‌ای با عرض جغرافیایی حدود ۳۶° شمالی:

۳۶° + ۱۵° ≈ ۵۱°
بنابراین زاویه حدود ۵۱ درجه می‌تواند نقطه شروع بررسی برای حالت زمستانی باشد.

⚠️ این عدد برای همه مناطق دقیق نیست؛ زاویه بهینه واقعی به داده‌های تابش و شرایط اقلیمی محل وابسته است.

🌤️ چرا زاویه را بیشتر می‌کنیم؟
در زمستان، ارتفاع خورشید در ساعات مختلف پایین‌تر است. افزایش شیب پنل کمک می‌کند سطح پنل جهت مناسب‌تری نسبت به مسیر تابش خورشید داشته باشد.

از طرف دیگر، افزایش زاویه می‌تواند در مناطقی که برف دارند به لغزش بهتر برف از سطح پنل نیز کمک کند؛ البته این موضوع جایگزین بررسی بار برف و طراحی سازه نیست.

🔧 چه زمانی تنظیم زمستانی ارزش دارد؟
اگر سازه امکان تغییر زاویه داشته باشد، تنظیم زمستانی می‌تواند برای پروژه‌هایی که تولید زمستان اهمیت ویژه‌ای دارد مفید باشد؛ برای مثال:
🔸 سیستم‌های مستقل از شبکه

🔸 بارهای با مصرف زمستانی بالا

🔸 پروژه‌هایی که هدف اصلی آن‌ها افزایش تولید در ماه‌های خاص است

اما اگر سازه ثابت باشد، انتخاب زاویه باید با توجه به کل سال انجام شود، نه فقط زمستان.

💡 مثال طراحی:
فرض کنید پروژه‌ای در عرض جغرافیایی ۳۶° شمالی قرار دارد:
سالانه ≈ ۳۶°
زمستان ≈ ۵۱°
این اعداد فقط نقطه شروع هستند و برای انتخاب نهایی بهتر است با داده تابش محل و شبیه‌سازی بررسی شوند.

@solar_planning

📢 هشتمین کنفرانس نیروگاه های خورشیدی ایران

زمان: ۲۱و۲۲ مهرماه ۱۴۰۵
میزبان: پژوهشگاه نیرو
سایت کنفرانس:
www.reniran.ir

🔹 پست اول | زاویه بهینه سالانه

پنل خورشیدی زمانی بیشترین تابش را دریافت می‌کند که تابش خورشید تا حد امکان عمود بر سطح پنل باشد.
اما موقعیت خورشید در طول سال تغییر می‌کند؛ بنابراین در یک سیستم با زاویه ثابت (Fixed Tilt) باید زاویه‌ای انتخاب شود که در مجموع سال، دریافت انرژی خورشیدی را بهینه کند.

📐 زاویه سالانه چقدر است؟
برای نیمکره شمالی، به‌عنوان یک تخمین اولیه، معمولاً زاویه‌ای نزدیک به عرض جغرافیایی محل در نظر گرفته می‌شود.
مثلاً برای محلی با عرض جغرافیایی حدود ۳۶° شمالی، زاویه‌ای نزدیک به ۳۶ درجه می‌تواند نقطه شروع بررسی باشد.
⚠️ اما این یک قانون قطعی نیست.

زاویه بهینه واقعی می‌تواند تحت تأثیر عواملی مانند:
🔸 الگوی تابش منطقه

🔸 سهم تابش مستقیم و پراکنده

🔸 شرایط اقلیمی و دما

🔸 بازتاب سطح زمین (Albedo)

🔸 سایه‌اندازی

🔸 محدودیت‌های سازه‌ای و جانمایی
تغییر کند.

🎯 در طراحی واقعی چه کار کنیم؟
برای یک برآورد اولیه، رابطه عرض جغرافیایی می‌تواند مفید باشد.
اما در طراحی دقیق، بهتر است چند زاویه مختلف در نرم‌افزارهایی مانند PVsyst شبیه‌سازی و از نظر انرژی دریافتی و سایر محدودیت‌های پروژه مقایسه شوند.
هدف، انتخاب زاویه‌ای است که با شرایط سایت و هدف پروژه بهترین عملکرد را داشته باشد.
💡 نکته کاربردی:
اگر پنل‌ها قرار است در تمام سال با یک زاویه ثابت کار کنند، معمولاً بررسی مجموع انرژی سالانه منطقی‌تر از بهینه‌سازی فقط برای یک فصل است.

📌 پست بعدی:

اگر هدف ما افزایش تولید در زمستان باشد، آیا زاویه پنل باید تغییر کند؟
@solar_planning

آخرین وضعیت تجدیدپذیر کشور

منصوبه: ۵۴۱۳ مگاوات
ابتدای شهریور ۱۴۰۵
آمار بدون احتساب نیروگاه های برق آبی بزرگ

@solar_planning

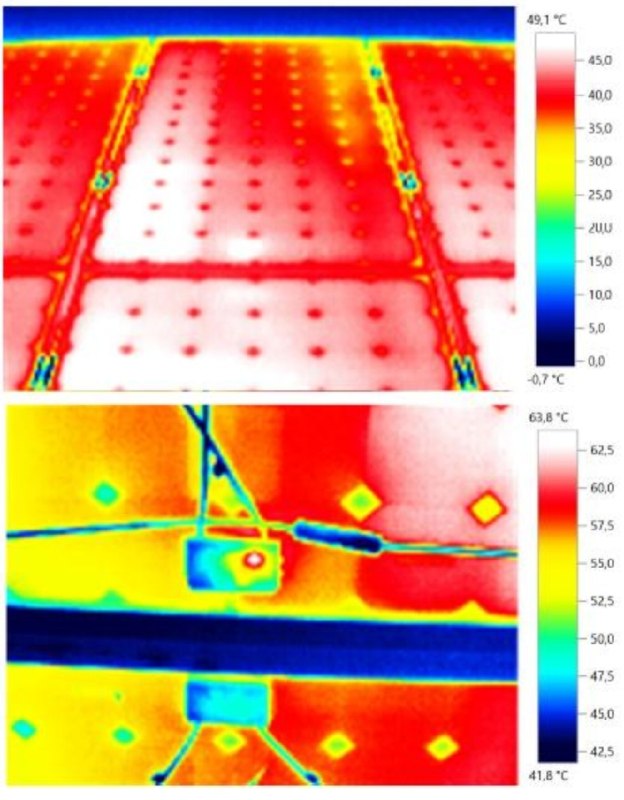

🔥 Hotspot
چیست و چرا سایه می‌تواند به پنل آسیب بزند؟
در پست قبل دیدیم که سایه می‌تواند عملکرد یک ماژول یا استرینگ را کاهش دهد.

اما یک مسئله جدی‌تر هم وجود دارد:
Hotspot
فرض کنید بخشی از یک ماژول در سایه قرار گرفته، اما سایر سلول‌ها همچنان تحت تابش هستند.
سلول سایه‌دار نمی‌تواند مانند سلول‌های دیگر جریان تولید کند.

در یک اتصال سری، جریان سایر سلول‌ها می‌تواند باعث شود این سلول تحت شرایط خاص وارد بایاس معکوس (Reverse Bias) شود.
در این حالت، به‌جای اینکه سلول توان تولید کند، بخشی از توان الکتریکی می‌تواند در همان ناحیه به حرارت تبدیل شود.
نتیجه:
🌑 سایه جزئی
⬇️ کاهش جریان سلول
⚡ ایجاد Reverse Bias
🔥 تمرکز توان تلف‌شده در یک ناحیه
افزایش شدید دمای موضعی = Hotspot

اگر این وضعیت شدید یا طولانی‌مدت باشد، می‌تواند باعث آسیب‌هایی مثل:
🔸 تخریب سلول

🔸 تغییر رنگ یا سوختگی موضعی

🔸 آسیب به Encapsulant

🔸 ایجاد ترک یا آسیب حرارتی

🔸 و در موارد شدید، آسیب دائمی به ماژول
شود.

به همین دلیل، سایه‌اندازی در طراحی نیروگاه فقط یک مسئله مربوط به کاهش تولید نیست؛ می‌تواند یک مسئله حفاظتی و قابلیت اطمینان ماژول هم باشد.

@solar_planning

🌑 چرا سایه روی یک بخش کوچک از پنل می‌تواند روی کل استرینگ اثر بگذارد؟

فرض کنید چندین ماژول خورشیدی در یک استرینگ به‌صورت سری متصل شده‌اند.
در اتصال سری، جریان عبوری از ماژول‌ها یکسان است.
حالا بخشی از یکی از ماژول‌ها به دلیل:
🌳 درخت

🏗️ سازه

🏠 ساختمان

🔌 تجهیزات مجاور
در سایه قرار می‌گیرد.

با کاهش تابش روی آن بخش، جریان قابل تولید آن قسمت کاهش پیدا می‌کند.
اما جریان استرینگ نمی‌تواند به‌سادگی مستقل از آن ماژول افزایش پیدا کند.

در نتیجه ممکن است توان کل استرینگ کاهش پیدا کند.
اینجاست که Bypass Diode اهمیت پیدا می‌کند.
دیود بای‌پس در شرایط خاص می‌تواند مسیر عبور جریان را از بخشی از سلول‌های تحت سایه فراهم کند تا آن بخش بیش از حد تحت تنش قرار نگیرد.

اما یک نکته مهم:
❌ Bypass Diode
سایه را «جبران» نمی‌کند.
در واقع ممکن است بخشی از ماژول را از مدار مؤثر تولید کنار بگذارد.

بنابراین:
سایه ⟵ کاهش جریان بخش سایه‌دار ⟵ فعال شدن احتمالی Bypass Diode ⟵ کاهش توان قابل برداشت
و اگر سایه در نقاط نامناسب یا به‌صورت گسترده روی آرایه ایجاد شود، اثر آن می‌تواند قابل توجه باشد.
📌 به همین دلیل در طراحی نیروگاه، بررسی سایه فقط برای انتخاب محل نصب اهمیت ندارد؛ بلکه نحوه قرارگیری ماژول‌ها و آرایش استرینگ‌ها نیز باید در نظر گرفته شود.
☀️ یک سایه کوچک همیشه به معنی یک افت کوچک نیست.

@solar_planning
