به نام خدا

سلام وقت همگی بخیر

به سایت زیر مراجعه کنید و دربارهی موضوع timing recovery یک سری کد وجود دارد:

https://github.com/igorauad/symbol_timing_sync

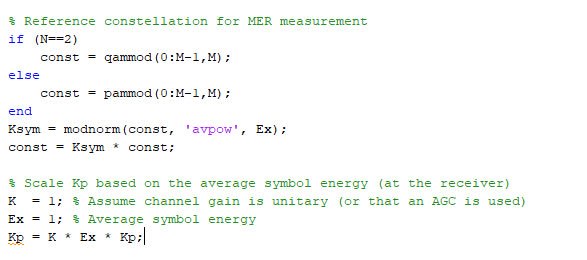

در یک قسمت از کد که در شکل فوق مشاهده می‌کنید برای محاسبه Kp به متوسط انرژی سیگنال توجه شده است و همچین نیاز به AGC مورد توجه قرار گرفته است.

البته این کد به این صورت در خود سایت وجود ندارد من مقداری خط های کد را جابه جا که بتوانم از آن عکس بگیرم.

https://t.me/SDR_two

خطای 25 ppm یعنی:

Δf=1,000,000×(25×10^(-6))=25 Hz

یعنی نرخ نمونه‌برداری واقعی شما می‌تواند بین ۹۹۹,۹۷۵ تا ۱,۰۰۰,۰۲۵ نمونه در ثانیه باشد. و این یعنی در هر ثانیه، سیستم شما به جای ۱,۰۰۰,۰۰۰ نمونه، حدود ۲۵ نمونه کمتر یا بیشتر دریافت می‌کند. از دیگر نکاتی که باید به آن توجه شود اسیلاتورهای RTL-SDR ورژن پایین با گذشت زمان گرم می‌شوند یعنی وقتی دانگل کار می‌کند، گرم می‌شود. با گرم شدن، فرکانس کریستال تغییر می‌کند. این یعنی خطای شما ثابت نیست! مثلاً در شروع کار ممکن است 10 ppm خطا داشته باشید، ولی بعد از ۱۰ دقیقه کار کردن و گرم شدن دستگاه، این خطا ممکن است به40 ppm برسد. به همین خاطر RTL-SDR‌های ورژن‌های بالاتر داری اسیلاتورهای با ppm پایین می‌باشند و علاوه بر این اسیلاتورهای آن از نوع TCXO می‌باشد اما TCXO هم گرم می‌شود، ولی drift فرکانسی ناشی از دما را تا حد زیادی جبران می‌کند. که به این خطا Sample Clock Frequency Offset می‌گویند.

https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

در یکی از موضوعات جالبی که با آن رو به رو شدم قبلا فکر میکردم ناهمسان بودن اسلاتور فرستنده و گیرنده فقط باعث ایجاد افست فرکانسی و فازی میشه اما دیروز در کتاب rice به یک مطلب جالبی بر خوردم و آن به صورت زیر بود:

یکی دیگر از موضوعات مهم، clock recovery می‌باشد که برای حل این مشکل از timing recovery کمک می‌گیریم. فرض کنیم مدولاسیون مورد استفاده، مدولاسیون PAM می‌باشد، و Sample per symbol یا به عبارتی SPS برابر با 2 می‌باشد بنابراین در صورتی که Symbol duration برابر با Ts باشد sample duration برابر است با:

T=Ts/2

و بنابراین F=2Fs، که F، Sample rate و Fs نیز symbol rate می‌باشد. اما قبلا به این موضوع اشاره شد که در RTL-SDR‌ها ورژن پایین و Hack RF که از اسیلاتور خارجی استفاده نکرده است به خاطر ناهمسان بودن و نا دقیق بودند این اسیلاتور‌های افست فرکانسی ایجاد می‌شود اما علاوه بر این موضوع، موضوع دیگری نیز رخ می‌دهد. به عنوان مثال اگر شما نرخ نمونه‌برداری را روی ۱ مگاهرتز (1,000,000 نمونه در ثانیه) تنظیم کرده باشید:

ادامه پست بعدی

https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر این کتاب نیز مانند برخی از کتابها کد متلب داره

و علاوه بر این مطالبی داره که در یادگیری تاثیر دارد

خیلی ممنون از گروه و کانال زیر که این کتاب رو قرار داده بودند:

https://t.me/TAAcad

@Persian_IEEEComSoc


و در نهایت


https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر در ادامه مطالعه کتاب rice برای موضوع timing synchronization دو پارامتر وجود دارند به نام Phase detector gain, Kp و K0 که مقدار K0 برابر با منفی یک است که به modulo-1 counter مربوط می‌شود.

همانطور که در زیر شکل و خود شکل می‌بینید KP به Roll off factor بستگی دارد (( و همچنین باید متوسط سطح سیگنال برابر با یک باشد که می‌توان گفت نیاز به AGC قبل از Timing recovery حس می‌شود.))

متن داخل پرانتز تحلیل خودم می‌باشد و ممکن است اشتباه باشد.


https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر امروز به صورت گذری با یک موضوع در کتاب Rice برخوردم این مطلب در صفحه 501 قرار داشت.

در این متن که مربوط به Timing recovery بود می‌گفت اگر samples per symbol یا sps مقدارش 8 یا بیشتر از 8 باشه اگر از Interpolator خطی استفاده بشود مشکلی ایجاد نمیکند و دقت خوب است.

https://t.me/SDR_two

به نام

سلام وقت همگی بخیر

یکی از شرکت انگار به تازگی RTL-SDR اش موجود شد. این شرکت ..

دانگل RTL-SDR RTL2832U R828D همراه با آنتن

🖊 Part # AT1022

✅ گیرنده رادیویی نرم‌افزاری پهن‌باند RTL-SDR USB مجهز به چیپ RTL2832U و تیونر R820T2

🟢 موجود در انبار
🛒 خرید و بررسی مشخصات فنی
@arvidtek

جهت خرید

https://arvidtek.com/product/rtl-sdr-rtl2832u-r828d/
...............
و کانال یکی از دوستان که خیلی قوی عمل کردند و ما پیش ایشون درس پس میدیم آدرس کانالشون به صورت زیر است.

https://t.me/edward1stark

...............
و یکی از کانال ها به نام

https://t.me/archive_eeuma

فایل های درسی مانند ویدیو و ... مربوط به برق قرار میده به عنوان یک منبع منبعی خوبی می‌باشد.
.........................
و درنهایت

https://t.me/SDR_two

سلام مهندس شما hack rf one برای این آزمایش ها استفاده میکنید؟

پاسخ در عملکرد الگوریتم‌های Timing Recovery و Carrier Recovery نهفته است. در ساختار هر دو این الگوریتم‌ها از PLL استفاده شده که قلب پویای آن‌ها یک Loop Filter است. نکته‌ی فنی مهم اینجاست که در فرآیند Carrier Recovery، Loop Bandwidth مستقیماً بهPhase Error Detector Gain وابسته است. از آنجا که خودِ این بهره نیز تابع Average Symbol Level می‌باشد، هرگونه نوسان در دامنه‌ی سیگنال ورودی باعث تغییر ناخواسته‌ی Phase Error Detector Gain و در نتیجه تغییر لحظه‌ای Loop Bandwidth می‌شود.
این تغییر Loop Bandwidth، پایداری و رفتار طراحی‌شده‌ی Loop را مختل می‌کند. بنابراین، ما از AGC استفاده می‌کنیم تا با تثبیت دامنه‌ی سیگنال در یک محدوده‌ی معین، پارامترهای کنترلی Loop را ثابت نگه داشته و از عملکرد صحیح synchronizerها اطمینان حاصل کنیم.

منبع:

https://wirelesspi.com/how-automatic-gain-control-agc-works/

و در نهایت:


https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

شکل فوق ساختار کلی یک AGC می‌باشد، در این متن کوتاه قراره اهمیت استفاده از AGC را بیان کنیم:


تصور کنید ورودی یک گیرنده، سیگنال بی‌سیمی است که دامنه و فاز آن به دلیل شرایط کانال مدام در حال تغییر است. همان‌طور که PLL در بخش Carrier phase recovery، فازِ سیگنال ورودی را به کمک feedback Loop ردیابی و اصلاح می‌کند،AGC نیز عملکرد مشابهی دارد؛ با این تفاوت که این عملیات کنترل و ردیابی را به جای فاز، روی دامنه (Amplitude) سیگنال انجام می‌دهد.
سیستم AGC تغییرات دامنه‌ی ناشی از Multipath Fading و تحرک را ردیابی و جبران می‌کند تا سطح سیگنال را در یک مقدار مشخص ثابت نگه دارد. اما سوال اینجاست که چرا حفظ این سطح ثابت تا این حد حیاتی است؟
https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر
امروز قراره دو منبع یکی برای خرید تجهیزات RF معرفی بشه و دیگری برای آموزش

..............................................................................................................

یک از افرادی که در این حوزه تجهیزات RF می‌فروشند شرکت
#شرکت‌مهندسی‌پایش‌طیف‌الوند
می‌باشد و برای برقرای ارتباط می‌تونید با شماره زیر تماس بگیرید:

۰۹۳۶۶۶۱۶۱۴۵



.................................................................................................................

در ادامه آقای دکتر کزازی معرفی می‌شوند که متن خودشون قرار می‌دهم:

با سلام
در مقاله ی جدیدی که منتشر کرده ام، حدود 10 سال تلاش برای ساخت وسایل آزمایشگاهی مخابرات و آموزش مجازی آزمایشگاه های آنتن و مایکروویو را گزارش کرده ام.
https://ieeexplore.ieee.org/document/10843639

نکته ی مهم تر آنست که بنا به رسالت آموزشی وحرفه ای، در فاز نخست؛ اکثر فایل های شبیه سازی ادوات مختلف مایکروویوی (فیلتر، کوپلر، سیرکولاتور، ایزولاتور، SIW و ...) و آنتنهای مختلف را در گیتهاب منتشر کرده ام. این مجموعه با بیش از 250 پروژه، چند کاربرد را دارد:
1- به کار مدرسان و دستیاران آموزشی برای آموزش بهتر دروس می آید.
2- به کار دانشجویان دروس میدانی برای تثبیت یادگیری تئوری و کسب مهارت بازارکار می آید.
3- دانشجویان تحصیلات تکمیلی می توانند نقطه ابتدایی پژوهشهای خود را از اینجا شروع کنند و درگیر طراحی از ابتدا نشوند.
4- دیتاست برای استفاده از هوش مصنوعی در حل مسائل مخابرات ایجاد کنند.
و ...
https://github.com/jk556/Microwave-Antenna-3D-Models
در آخر از همه عزیزانی که در این در 10 سال به تجمیع و تکمیل وسایل آزمایشگاهی و شبیه سازی ادوات کمک کرده اند، تشکر می کنم و انشاءالله به زودی فاز دوم را نیز بارگذاری خواهم کرد. همچنین دوستانی که در این راستا تجربیاتی داشته اند؛ با ذکر نامشان می توانند فایلهای خودشان را در این قسمت اضافه کنند.

لطفا در صورت استفاده منبع را اعلام نمایید :))
موفق باشید
کزازی

در نهایت:


https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

در این PDF نحوه دریافت تصاویر ماهواره‌ای توضیح داده شده است.

ممنون از استاد گرامی که این فایل را در اختیار ما قرار دادند، آیدی استاد عزیر:

@EP2LIM

سپاس‌گزارم.


https://t.me/SDR_two

به نام خدا

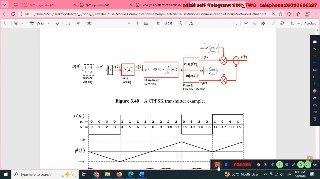

سلام وقت همگی بخیر این ویدیو توضیح فایل بالاست

البته شرمنده مطلب رو خوب توضیح نداده‌ام چون خودم تازه شروع به یادگیری کردم.

ولی در صورت توجه بیشتر زیاد سخت نیست. در اصل این ویدیو مدولاسیون cpm را توضیح میده به صورت ویدیویی.


https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

در ادامه موضوع مدولاسیون cpm برای شرح مطالب بیشتر این pdf گردآوری شده است امیدوارم به دردتون بخوره.

https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر
به صورت کلی در ایتا و بله و تلگرام و روبیکا کانال sdr تشکیل شده است

البته با توجه به امکانات هر اپلیکشین ممکن است در برخی کانال ها مانند تلگرام مطلب خیلی بیشتری وجود داشته باشد.

کانال تلگرام: @sdr_two

کانال ایتا: @sdr_one

کانال بله و روبیکا: @gnu_radio

و در نهایت


https://t.me/SDR_two

به نام خدا

سلام وقت همگی بخیر

در این قسمت به موضع Carrier recovery پرداخته شده است نکنه‌ای که وجود دارد این است که این شبیه‌سازی با استفاده از پایتون صورت گرفته است.

و برمبنای ساختار مبتنی بر PLL می‌باشد. و برای حذف افست فرکانسی کوچک کاربرد دارد که به Fine frequency corrected معروف است. و در نحوه محاسبه خطا از روش کاستاس استفاده شده است.

کانال بله:

http://ble.ir/gnu_radio

......



https://t.me/SDR_two

به نام خدا

سلام وقت همگی دوستان بخیر و عید همگی مبارک

من امروز داشتم روی موضوع fine frequency corrected کار می‌کردم و خوب به مرحله‌ی شبیه‌سازی رسیدم

اما در مرحله شبیه‌سازی یک اتفاق افتاد و این بود وقتی از داده random استفاده می‌کردم افست به راحتی حذف می‌شود ولی وقتی از داده‌های متنی یا به عبارتی کارکتر استفاده می‌کردم مانند hello world این افست به راحتی حذف نمی‌شد و باقی می‌موند من این سوال از هوش مصنوعی پرسیدم و این جواب رو بهم داده به نظرم درسته می‌خواستم نظر دوستان رو هم بدونم و راهنماییم کنند.
