Showing posts older than #429 · Back to latest

Older Posts 20 shown
Post #427 1.49K
همراهان گرامی
درود بر شما
نقشه پیوست مدار فرمان مکانیزم EDF-SK پارس سوئیچ(ABB,) جهت مطالعه و آمادگی برای قسمت ۶۰ آموزش نقشه خوانی پست ۶۳کیلولت منتشر می گردد.
  • ❤ 7
Post #426 1.57K
https://www.linkedin.com/posts/abdullah%7Eal%7Emamun%7Eeee_electricalengineering-powerfactor-powersystems-ugcPost-7468978937172344832-m8JF/?utm_source=social_share_send&utm_medium=android_app&rcm=ACoAAA7aBJABS89g6oHNFEg3zhdlSDG5vMxfwho&utm_campaign=share_via
LinkedIn Leading vs Lagging Power Factor: Efficiency Impact Explained | Abdullah Al Mamun💡 posted on the topic | LinkedIn ⚡ Leading vs Lagging Power Factor: One improves efficiency, the other reveals the nature of your load. But can you clearly explain the difference? This visualization demonstrates a 0.98 Lagging Power Factor, a condition commonly found in industrial facilities…
  • ❤ 6
Post #425 1.41K

Forwarded from Schematic diagram S/S

BCM-F CIRCUIT DIAGRAM.pdf6.3 MB
📑نقشه مدار اسکماتیک مکانیزم سکسیونر مدل:BCM-F
برای مطالعه و نگهداری در آرشیو

📌این مکانیزم در تمامی رده های ولتاژی پستهای فوق توزیع و انتقال استفاده می شود.
  • ❤ 11
Post #424 1.98K
عزیزان، درود✨🌸

✅لیست بالا، لینک تمام آموزش های رایگانی هست که از ابتدایِ همراهی شما تا امروز، در داخل کانال منتشر کرده ایم.

🔺این کار برای دسترسی راحت تر شما عزیزان به مطالب، جلوگیری از پراکندگی و حفظ انسجام، صورت گرفت. با زدن روی نامِ هر سر فصل، به اولین ویدیو آموزشی آن سرفصل هدایت می‌شوید.
درخشان و پیروز باشید☀️
  • ❤ 14
Post #423 1.88K

Forwarded from Schematic diagram S/S

1.آموزش مدارفرمان blk222 پارس سوئیچ

2.آموزش و تحلیل مدار فرمان بریکر ۶۳ کیلو ولت مدل : EDF

3. آموزش و تحلیل رله T.C.S

4.آموزش و تحلیل رله C.C.S

5. آموزش و تحلیل مدار نشان دهنده وضعیت سکسیونر یا بریکر

6.آموزش و تحلیل مدار ناتعادلی پل‌های بریکر

7. آموزش و تحلیل مدارفرمان تابلوی فن و حفاظتهای مکانیکی ترانس قدرت ۶۳/۲۰کیلوولت

8. آموزش و تحلیل مدارفرمان مکانیزم عمل کننده سکسیونر  مدل:BCM-F

9.آموزش و تحلیل مدارفرمان مکانیزم بریکر مدل: BLG1002_A سه فاز

10. آموزش نقشه خوانی اسکماتیک پست ۶۳/۲۰ کیلوولت H
Telegram Schematic diagram S/S 📌آموزش و تحلیل مدار فرمان بریکر 63 کیلوولت [مدل:EDF] 🗃پارت 1 ساخت شرکت های: ASEA,ABB, HITACHI, AREVA, AND PARS SWITCH https://t.me/Schematicdiiiagram
  • ❤ 13
Post #422 1.66K

Forwarded from Schematic diagram S/S

دستگاه تست هایپات مدل:NG950
Input:230-230 V AC
Output: 0-60 KV AC- 30 mA
Output:0-80 KV DC-20000 Micro A
ساخت گروه مهندسی تولیدی نیروگستر
تماس /تلگرام/واتساپ: ۰۹۱۲۳۰۳۹۳۶۵
  • ❤ 8
Post #421 1.75K
درود بیکران بر دوستان عزیز و همراهان همیشگی
وعده داده بودیم که به محض عادی شدن اینترنت با ادامه آموزش های نقشه خوانی در خدمت علاقه مندان خواهیم بود.
قسمت ۶۰ نقشه خوانی مدارفرمان پست ۶۳ کیلوولت بزودی منتشر خواهد شد .
مراقب خود ،خانواده گرامی و همکاران عزیزتان باشید.
  • ❤ 26
Post #420 2.11K
آموزش نقشه خوانی توسط آقای مهندس دوگوهرانی شرکت متانیر
  • ❤ 15
  • 👏 2
Post #419 2.34K
درود بیکران بر همراهان گرامی
مدتهاست که به دلیل شرایط خاص پیش آمده نتوانسته ایم به ادامه مبحث نقشه خوانی شماتیک پستها بپردازیم.
ضمن آرزوی سلامتی و بهروزی برای تمامی اعضای کانال و خانواده های محترم ،باطلاع می رساند که ضبط و آماده سازی پارت ۶۰ و بعد از آن بزودی آغاز و در کانال منتشر خواهد شد .
  • ❤ 23
Post #417 2.67K
https://www.linkedin.com/posts/ashishshormadipta_powersystemprotection-differentialprotection-ugcPost-7431016914551799808-UuEy?utm_source=social_share_send&utm_medium=android_app&rcm=ACoAAA7aBJABS89g6oHNFEg3zhdlSDG5vMxfwho&utm_campaign=share_via
LinkedIn #powersystemprotection #differentialprotection #currenttransformer #ctmismatch #ctsaturation #falsetrip | Ashish Shorma Dipta |… ⚡ Your differential relay just tripped. But there was no internal fault. So what really happened? Welcome to the world of CT mismatch and spill current — where protection systems can be fooled if not properly designed. 🔁 Differential protection doesn’t…
  • ❤ 9
Post #415 2.2K

Forwarded from Protection and control engineering

مفهوم C/k در رله Novar 300

این پارامتر نسبت جریان خازنیِ ناشی از کوچک‌ترین پله خازنی به جریان نامی ثانویه CT را در این رله بیان می کند.
یعنی رله با C/k تشخیص می‌دهد وقتی کوچکترین پله خازنی وارد مدار شود، چه مقدار تغییر جریان راکتیو روی ورودی جریان رله دیده می‌شود.

رله با این عدد می‌تواند تشخیص دهد:
➡️این تغییر، ناشی از یک پله خازنی است
نه نوسان بار یا نویز شبکه

اگرCT بزرگ‌تر انتخاب شود و یا پله اول خیلی کوچک باشد:
➡️ مقدار C/k خیلی کم می‌شود
➡️ رله دچار عدم تشخیص صحیح پله‌ها می‌شود


⚡️ خدمات تخصصی پست‌های فشار قوی برق
🔧 رله و حفاظت | تست و راه‌اندازی | عیب‌یابی
💰 قیمت توافقی
📲 تلگرام: @Roliaj2024
📞 تماس: ۰۹۱۳۵۶۰۳۸۵۶
📡 کانال تخصصی رله و حفاظت:
👉 https://t.me/ProtectionEngineering
  • ❤ 9
Post #414 2.1K

Forwarded from خبر ایران | irNews

اگه دوست دارید ساده، کاربردی و به‌روز درباره انرژی خورشیدی بدونید☀️

📌 مجله خورشیدی سیاره سبز رو از دست ندید!

🔹 تازه‌ترین اخبار انرژی خورشیدی ایران و جهان
🔹 آموزش‌های کاربردی و ساده
🔹 تکنولوژی‌های نوین
🔹 آینده انرژی های تجدیدپذیر در ایران

در مجله خورشیدی سیاره سبز☘️👇

t.me/sayare_sabz_co
t.me/sayare_sabz_co

#انرژی_خورشیدی #شهرک_سیاره_سبز
  • ❤ 8
Post #413 1.82K

Forwarded from مجله خورشیدیِ سیاره سبز (N.dogo)

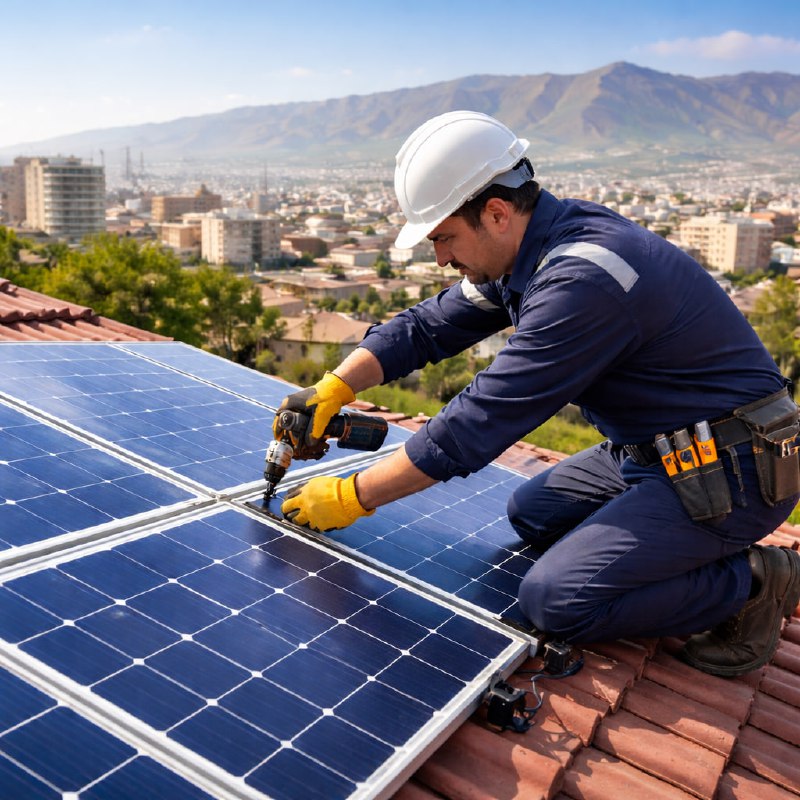

آغاز ثبت نام متقاضیان احداث نیروگاه ‌های خورشیدی پشت ‌بامی در تبریز

به گزارش واحد خبری سیاره سبز به نقل از خبر آنلاین، ثبت نام متقاضیان احداث نیروگاه های خورشیدی پشت بامی در تبریز آغاز شد. وحید زارعی، مدیر دفتر بازار برق شرکت توزیع نیروی برق تبریز، با اعلام این خبر گفت: به منظور رفع موانع و ایجاد مشوق های لازم، سازمان انرژی های تجدیدپذیر و بهره وری انرژی برق (ساتبا) با همکاری بانک ها و سکوهای اینترنتی، تسهیلات بانکی مناسبی را برای متقاضیان این طرح در نظر گرفته است.

ایشان افزودند: احداث نیروگاه های خورشیدی به ویژه در بخش پشت بامی، یکی از اولویت های وزارت نیرو است و در همین راستا برنامه ریزی برای احداث هزار مگاوات نیروگاه خورشیدی پشت بامی در سطح کشور انجام شده است.

این نیروگاه ها به صورت متصل به شبکه یا هیبریدی اجرا شده و بخش عمده هزینه ها از طریق تسهیلات بانکی با بازپرداخت ۶۰ ماهه تامین می شود.



اینجا؛ شهرک صنعتی هوشمند سیاره سبز است...

#تسهیلات_بانکی #انرژی_خورشیدی

مجله خورشیدی سیاره سبز☘️👇

t.me/sayare_sabz_co
t.me/sayare_sabz_co
t.me/sayare_sabz_co
  • ❤ 7
Post #412 1.84K

Forwarded from S Moradi

مشخصات مکانیکی و عملکردی و گازی و کنترلی.

Rated operating sequence:
O – 0.3 s – CO – 3 min – CO
ترتیب عملکرد کلید:
O = قطع
CO = وصل و قطع
زمانی که از رله اتوریکولزر استفاده میشه اگر اتصالی رخ بده مقدار زمانی که کلید میتونه بعدش آماده وصل بشه ۰.۳ثانیه هست.ولی اگر مجدد اتصالی برقرار باشه و کلید باز بشه،سه دقیقه نیازه که کلید خودش رو بازیابی کنه،چه از نظر شارژ و چه از نظر گاز.

Rated line-charging breaking current: 10 A
جریان خازنی خطوط (در خطوط بلند)


Rated supply voltage of closing and opening devices and aux. circuits:110 V DC
ولتاژ تغذیه مدار فرمان و بوبین‌ها

Rated supply voltage of motor:
110 V DC
ولتاژ موتور شارژ فنر.


مشخصات گاز SF6

Rated SF6 gas pressure for interruption: 0.58 MPa
فشار نامی گاز برای قطع جریان

Mass of SF₆ gas: 6 kg
مقدار گاز داخل کلید
  • ❤ 14
Post #411 1.81K

Forwarded from S Moradi

مشخصات اتصال کوتاه

Rated duration of short-circuit: 3 s
مدت زمانی که کلید می‌تواند جریان اتصال کوتاه را تحمل کند

Rated short-circuit breaking current: 31.5 kA
حداکثر جریان اتصال کوتاهی که کلید می‌تواند قطع کند.

First-pole-to-clear factor: 1.5
ضریب افزایش ولتاژ روی فازی که زودتر قطع می‌شود.

Rated out-of-phase breaking current: 7.9 kA
جریان قابل قطع در حالت اختلاف فاز (مثلاً هنگام سنکرون نبودن شبکه‌ها)
  • 👌 7
  • ❤ 2
Post #410 1.91K

Forwarded from S Moradi

مشخصات الکتریکی

Rated voltage: 72.5 kV
ولتاژ نامی شبکه‌ای که کلید برای آن طراحی شده
Rated lightning impulse withstand voltage: 350 kV
تحمل ضربه صاعقه (پیک ولتاژ لحظه‌ای ناشی از صاعقه)

Rated switching impulse withstand voltage: 150 kV
تحمل اضافه‌ولتاژهای ناشی از کلیدزنی

Rated frequency: 50 Hz
فرکانس نامی شبکه (استاندارد ایران)

Rated normal current: 2500 A
جریان دائمی قابل عبور بدون آسیب
  • 👌 7
  • ❤ 5
Post #409 1.77K
توضیحات مربوط به پلاک مشخصات یک بریکر
  • ❤ 10
Post #408 2.07K

Forwarded from Javad Zare

  • ❤ 7
