Protection and control engineering

با سلام و احترام
دستگاه تست کنتور سه‌فاز آنلاین با دقت حداقل ۰.۱ نیاز است.
📌 اگر کسی دستگاه برای فروش دارد، لطفاً مشخصات و قیمت را ارسال کند.

@Roliaj2024

⚡ چرا CT در جریان‌های خطا اشباع می‌شود؟
در جریان‌های خطا، افزایش شدید جریان و وجود DC Offset می‌تواند شار هسته CT را افزایش داده و باعث اشباع آن شود.
در حالت اشباع، جریان ثانویه دیگر متناسب با جریان اولیه نیست و شکل موج آن دچار اعوجاج می‌شود؛ در نتیجه عملکرد رله ممکن است تحت تأثیر قرار گیرد.
📌 انتخاب صحیح Core حفاظتی، Knee Point و Burden و... نقش مهمی در جلوگیری از اشباع CT دارد.
🔰 ProtectionEngineering

📚 مطالب تخصصی حفاظت و کنترل

⚡ خدمات تست و راه‌اندازی پست‌های فشارقوی
📲 @ProtectionEngineering | 📞 ۰۹۱۳۵۶۰۳۸۵۶

با سلام و احترام
اگر از دوستان کسی دستگاه تست تانژانت دلتا (Tan Delta) جهت فروش موجود دارد، لطفاً در صورت تمایل از طریق آیدی زیر اطلاع دهد.
با تشکر 🙏
@Roliaj2024

🛡️ نکات مهم در عیب‌یابی سیستم‌های حفاظتی

صرفاً اشتباه بودن تنظیمات (Setting) رله تنها عامل مؤثر در عملکرد نادرست سیستم حفاظتی هنگام وقوع خطا نیست.
رله حفاظتی تنها یکی از اجزای سیستم حفاظت محسوب می‌شود و عوامل متعددی می‌توانند باعث عملکرد صحیح یا اشتباه سیستم حفاظتی شوند.
بنابراین، هنگام بررسی عملکرد نادرست یک سیستم حفاظتی، باید کل زنجیره حفاظت از ابتدا تا انتها بررسی شود.

🔹 ۱. ترانسفورماتورهای اندازه‌گیری
☑️ ایراد یا اشکال در مدارات جریان (CT)
☑️ ایراد در مدارات ولتاژ (VT/CVT)
☑️ انتخاب یا اتصال نامناسب Core مناسب CT به رله
☑️ اشتباه در پلاریته و فازبندی CT و VT
🔹 ۲. رله حفاظتی و تنظیمات
☑️ کانفیگ نامناسب رله
☑️ تنظیمات نادرست Logic
☑️ تنظیمات نامناسب رله حفاظتی
☑️ خطا در سیگنال‌های ورودی و خروجی رله
☑️ عملکرد نادرست یا نامناسب منطق‌های حفاظتی و Interlocking
🔹 ۳. مدارات فرمان و تریپ
☑️ اشکال در مدارات تریپ
☑️ اشکال در سیم‌کشی و ترمینال‌های مدارهای حفاظتی
☑️ نقص در مسیر ارسال فرمان Trip
☑️ اشکال یا خرابی بوبین تریپ (Trip Coil)
🔹 ۴. بریکر و تجهیزات قدرت
☑️ نقص یا عملکرد نامناسب بریکر
☑️ عدم عملکرد صحیح مکانیزم قطع بریکر
☑️ وجود اشکال در مدارهای کنترلی و فرمان بریکر
🔹 ۵. تغذیه و سیستم کمکی
☑️ اشکال در منبع تغذیه DC سیستم حفاظت
☑️ افت یا قطع ولتاژ DC
☑️ ایراد در فیوزها، MCBها یا مسیر تغذیه تجهیزات حفاظتی
🔹 ۶. سایر عوامل
☑️ سایر مشکلات مربوط به تجهیزات و مدارهای مرتبط با سیستم حفاظتی
☑️ خطا در سیگنال‌ها و ارتباطات بین تجهیزات
☑️ هرگونه اشکال دیگری که بتواند در مسیر تشخیص خطا تا صدور و اجرای فرمان Trip تأثیرگذار باشد.

🔴 جمع‌بندی
بنابراین، در صورت عملکرد نکردن یا عملکرد اشتباه سیستم حفاظتی نباید بلافاصله رله و Setting آن را مقصر دانست.

📢 انجام پروژه‌های پست‌های فشار قوی برق   توسط تیمی متخصص و مجرب

📞 تماس: 09135603856

🆔 آیدی: @Roliaj2024

https://t.me/ProtectionEngineering

DC EARTH LEAKAGE RELAY

رله ارت فالت DC چیست؟

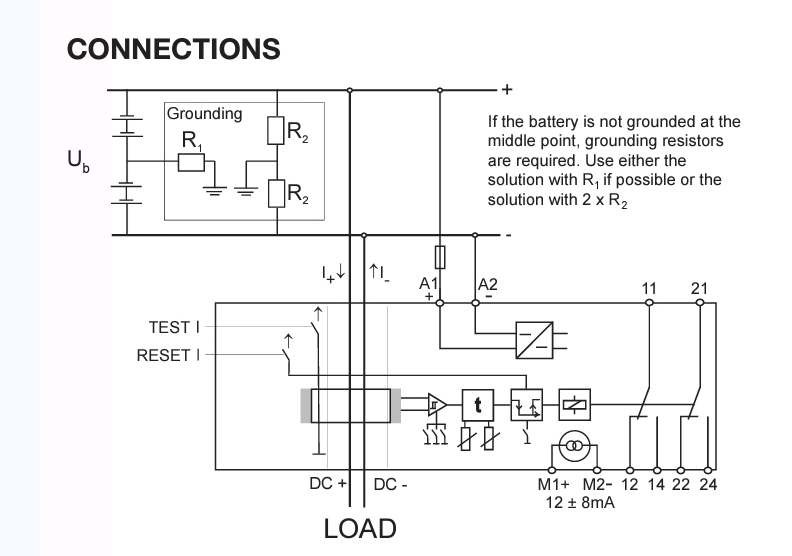

یکی از رنج های ولتاژ DC که در پست استفاده می شود ولتاژ ۱۱۰ ولت DC می باشد. ممکن است در یکی از شاخه های + یا - ولتاژ  DC  اتصالی به زمین رخ دهد. این اتصالی می تواند باعث ایجاد مشکلات و بعضا عاملی برای تریپ کاذب گردد. جهت تشخیص این موضوع از رله ارت فالت DC استفاده می شود. در شکل های بالا دو نوع مختلف ساختار این رله نشان داده شده است. در یکی از ساختار های مرسوم از دو مقاومت سری استفاده شده به طوری که سر وسط دو مقاومت زمین می گردد. در حالت عادی ولتاژ ۱۱۰ به صورت مساوی بین دو مقاومت تقسیم می شود به عبارتی چنانچه ولتاژ شاخه + به زمین را با ولتمتر اندازه گیری کنیم حدودا عدد ۵۵+ ولت و اگر شاخه منفی را اندازه گیری کنیم حدودا عدد ۵۵- ولت را خواهیم خواند ولی چنانچه بر روی یکی از شاخه های + یا - اتصالی به زمین رخ دهد این تعادل بهم خورده و رله ارت فالت DC با تشخیص این موضوع آلارم ارت فالت DC بر روی پنجره الارم ظاهر می نماید. زمین شدن DC را اصطلاحا DC ground می نامند.

اسکیم
Permissive Overreaching Transfer Trip (POTT)
یک اسکیم حفاظتی می باشد که برای حفاظت خطوط کوتاه استفاده می گردد. در این اسکیم اگر رله خطا را در زون ۲ خود دیده باشد و همزمان نیز سیگنال  permit از سمت دیگر خط دریافت کند رله زمان عملکرد زون ۲ خود را آنی می کند و برای بریکر یا بریکرهای مربوط به خود فرمان تریپ  صادر می کند. همچنین همزمان با دیدن خطا در زون ۲ خود نیز سیگنال permit برای طرف دیگر خط ارسال می کند و به طور مشابه رله طرف دیگر خط نیز چون خطا را در زون۲ خود دیده و سیگنال permit از سمت دیگر خط نیز دریافت کرده است زمان عملکرد زون ۲ خود را آنی می کند و بلافاصله برای بریکر یا بریکرهای مربوط به خود فرمان تریپ  صادر می کند. این مفهوم در شکل بالا نشان داده شده است.

با سلام و احترام

یکی از دوستان به دستگاه تست ترانسفورماتور و ماژول تست تانژانت دلتا (Tan Delta) نیاز دارد.
اگر کسی دستگاهی برای فروش دارد، لطفاً از طریق آیدی زیر اطلاع دهد.
ممنون از همکاری شما 🙏
@Roliaj2024

⚡ تست کلید هوایی برند Schneider Electric

📢 انجام پروژه‌های پست‌های فشار قوی برق   توسط تیمی متخصص و مجرب

📞 تماس: 09135603856

🆔 آیدی: @Roliaj2024

برشی از یک ترانسفورماتور قدرت و تجهیزات جانبی آن در یک قاب

تفاوت سیگنال‌های VT Fuse Fail و VT MCB Fail

🔹 VT Fuse Fail
این سیگنال زمانی فعال می‌شود که در مدار ثانویه CVT از فیوز استفاده شده باشد و فیوز دچار سوختگی شود، یا در صورت استفاده از MCB، به دلیل شل بودن اتصالات (Loose Connection) در مدار ثانویه، ولتاژ یکی از فازها کاهش یافته یا به صفر برسد. در این حالت، رله با استفاده از الگوریتم داخلی خود، مشکل را شناسایی کرده و آن را از خطاهای واقعی تفکیک می‌کند.

🔹 VT MCB Fail
در این حالت، یک کنتاکت کمکی از MCB ثانویه CVT به رله input می‌شود. اگر MCB به هر دلیلی قطع شود، این ورودی فعال شده و با تنظیمات مناسب، رله سیگنال مربوطه را به عنوان قطع شدن MCB تشخیص می‌دهد.

✅ در هر دو حالت، با تنظیمات صحیح رله می‌توان برخی حفاظت‌ها را بلاک کرده و حفاظت‌های پشتیبان (Backup Protection) را فعال نمود. همچنین امکان تحریک آلارم در پنجره آلارم وجود دارد.


📢 انجام پروژه‌های پست‌های فشار قوی برق
✅ با قیمت منصفانه و توافقی
✅ توسط تیمی متخصص و مجرب
📌 آماده همکاری در سراسر کشور

📞 تماس: 09135603856

کانال تلگرام:
https://t.me/ProtectionEngineering

فلسفه انتخاب زون‌های ۱ و ۲ در حفاظت دیستانس

۱. چرا زون ۱ معمولاً روی ۱۰۰٪ خط تنظیم نمی‌شود؟
در حفاظت دیستانس، معمولاً زون ۱ روی ۱۰۰٪ امپدانس خط تنظیم نمی‌شود. دلیل این موضوع وجود خطاهای اندازه‌گیری و محاسباتی ناشی از CT، VT/CVT، رله، مقاومت خطا، مدل‌سازی شبکه و سایر عوامل است. این خطاها می‌توانند باعث شوند امپدانس دیده‌شده توسط رله تا حدود ±۲۰٪ با مقدار واقعی اختلاف داشته باشد.
۲. علت انتخاب ۸۰٪ برای زون ۱
به همین دلیل، زون ۱ معمولاً حدود ۸۰٪ طول خط تنظیم می‌شود تا در صورت وجود خطای مثبت در محاسبه امپدانس (Overreach)، محدوده عملکرد رله از انتهای خط تجاوز نکند و باعث عملکرد ناخواسته روی خط بعدی نشود.
مزیت اصلی:
✔ عملکرد سریع و بدون تأخیر برای بخش عمده خط
هدف اصلی:
✔ جلوگیری از ورود زون ۱ به خط مجاور در اثر خطاهای اندازه‌گیری
۳. نقش زون ۲ در پوشش انتهای خط
از آنجا که حدود ۲۰٪ انتهایی خط خارج از محدوده زون ۱ قرار می‌گیرد، زون ۲ با بردی بیشتر از طول خط تنظیم می‌شود؛ برای مثال حدود ۱۲۰٪ امپدانس خط.
در این حالت، حتی اگر خطای منفی در محاسبه امپدانس (Underreach) وجود داشته باشد، زون ۲ همچنان قادر خواهد بود حداقل ۱۰۰٪ خط تحت حفاظت را پوشش دهد.
هدف زون ۲:
✔ پوشش کامل خط تحت حفاظت
✔ جبران محدودیت‌های زون ۱
✔ تأمین حفاظت پشتیبان (Backup)
۴. نقش پشتیبان زون ۲
علاوه بر پوشش کامل خط، زون ۲ به‌عنوان حفاظت پشتیبان نیز عمل می‌کند. به همین دلیل معمولاً بخشی از خط بعدی را نیز پوشش می‌دهد تا در صورت عدم عملکرد حفاظت اصلی، امکان رفع خطا همچنان وجود داشته باشد.
۵. جمع‌بندی
🔹 زون ۱: معمولاً حدود ۸۰٪ خط، سریع و بدون تأخیر
🔹 زون ۲: معمولاً حدود ۱۲۰٪ خط، با تأخیر زمانی و دارای نقش پشتیبان
🔹 هدف اصلی از کاهش برد زون ۱، جلوگیری از عملکرد ناخواسته در اثر خطاهای اندازه‌گیری است.
🔹 زون ۲ علاوه بر جبران بخش انتهایی خط، نقش مهمی در حفاظت پشتیبان شبکه ایفا می‌کند.
⚠️ توجه: مقادیر ۸۰٪ و ۱۲۰٪ صرفاً مقادیر متداول هستند. تنظیم نهایی زون‌های دیستانس باید بر اساس شرایط شبکه، نتایج مطالعات هماهنگی حفاظتی و الزامات نظام‌نامه‌ها و دستورالعمل‌های بهره‌برداری و حفاظت انجام شود.

💡 خدمات تخصصی تست تجهیزات و رله‌های حفاظتی
با قیمت توافقی و با سال‌ها تجربه کار اجرایی در پست های فشار قوی برق

📲 ارتباط با ما:
آیدی تلگرام: @Roliaj2024
تلفن تماس: ۰۹۱۳۵۶۰۳۸۵۶
کانال تخصصی:
@ProtectionEngineering

نکته مهم در نرم‌افزار ABB CAP 505
📌 بسیاری از رله‌های ABB مانند سری REF54 و REM54 با نرم‌افزار CAP 505 تنظیم و پیکربندی می‌شوند.
یکی از اشتباهات رایج کاربران این است که پس از اعمال تغییرات در رله، عملیات Store را انجام نمی‌دهند.
در CAP 505 پس از پایان تنظیمات، از مسیر زیر گزینه Store را اجرا کنید:
Transfers → Store
با این کار تنظیمات در حافظه دائمی رله ذخیره می‌شود.
⚠️ اگر Store انجام نشود، با قطع و وصل تغذیه رله، تنظیمات جدید از بین رفته و رله با مقادیر قبلی راه‌اندازی خواهد شد.
بنابراین پس از هرگونه تغییر در ستینگ‌ها یا کانفیگ (مسیر دیگری از نرم افزار) رله، حتماً اجرای دستور Store را فراموش نکنید.
تصویر بالا محل اجرای فرمان Store را نشان می‌دهد.

💡 خدمات تخصصی تست تجهیزات و رله‌های حفاظتی
با قیمت توافقی و با سال‌ها تجربه کار اجرایی در پست های فشار قوی برق

📲 ارتباط با ما:
آیدی تلگرام: @Roliaj2024
تلفن تماس: ۰۹۱۳۵۶۰۳۸۵۶
کانال تخصصی:
@ProtectionEngineering

مثالی جهت بیان نحوه ی اتصال یکی از core های یک CT با ۲ تپ. مدارات مربوط به یکی از سه فاز هایلایت شده است.
به باز و بسته بودن لینک ترمینال ها دقت شود.


💡 خدمات تخصصی تست تجهیزات و رله‌های حفاظتی
با قیمت توافقی و با سال‌ها تجربه کار اجرایی در پست های فشار قوی برق

📲 ارتباط با ما:
آیدی تلگرام: @Roliaj2024
تلفن تماس: ۰۹۱۳۵۶۰۳۸۵۶
کانال تخصصی:
@ProtectionEngineering

اگر قصد شرکت در آزمون‌های پست‌های فشار قوی برق را دارید، این منبع می‌تواند یکی از گزینه‌ها برای آمادگی شما باشد.

📲 ارتباط با ما:

کانال تخصصی:
@ProtectionEngineering

مفهوم C/k در رله Novar 300

این پارامتر نسبت جریان خازنیِ ناشی از کوچک‌ترین پله خازنی به جریان نامی ثانویه CT را در این رله بیان می کند.
یعنی رله با C/k تشخیص می‌دهد وقتی کوچکترین پله خازنی وارد مدار شود، چه مقدار تغییر جریان راکتیو روی ورودی جریان رله دیده می‌شود.

رله با این عدد می‌تواند تشخیص دهد:
➡️این تغییر، ناشی از یک پله خازنی است
نه نوسان بار یا نویز شبکه

اگرCT بزرگ‌تر انتخاب شود و یا پله اول خیلی کوچک باشد:
➡️ مقدار C/k خیلی کم می‌شود
➡️ رله دچار عدم تشخیص صحیح پله‌ها می‌شود


⚡️ خدمات تخصصی پست‌های فشار قوی برق
🔧 رله و حفاظت | تست و راه‌اندازی | عیب‌یابی
💰 قیمت توافقی
📲 تلگرام: @Roliaj2024
📞 تماس: ۰۹۱۳۵۶۰۳۸۵۶
📡 کانال تخصصی رله و حفاظت:
👉 https://t.me/ProtectionEngineering

توضیح در مورد این مطلب در پست زیر
