Поиск кабеля на участке.

Пока делалась топографическая съемка под межевание для выделения участка под ИЖС вышел владелец смежного участка и сказал, что тут идет силовой кабель.

Хотел ли он меня этим отпугнуть или нет, вопрос риторический, но необходимо проверить, поэтому я достал локатор и в пассивном режиме стал делать инспекцию участка на предмет наличия кабеля.

Сосед же видимо заинтересован в том, чтобы у него не было соседей, в противном случае придется избавляться от бесплатной парковки для своих рабочих машин.

По итогу был обнаружен силовой кабель, а сигнал привел меня к столбу, на котором ВЛ 6кв ныряет в землю. Чуть позже заметил, что даже на местности видна небольшая выемка, такое бывает, когда строители лениво уложили кабель и/или грунт просел после строительных работ. Это кстати является косвенным признаком при поиске подземных коммуникаций, имейте в виду.

Для достоверности я установил генератор на предполагаемом месте кабеля и положение было такое же, как и при пассивным поиске.

Цеплять клещи на кабель, который уходит от столба в землю я не стал, так как бетонная опора расположена в охранной зоне подстанции, а проводить работы без допуска запрещено, но я и так получил информацию, за которой приехал.

По итогу выполнил дополнительно съемку геодезическим приемником кабеля, который обнаружил. Информацию передам кадастровому инженеру для принятия решений. На учете данный кабель разумеется не стоит.

РИФАТ ГЕОДЕЗИСТ|ПОДПИСАТЬСЯ 📱

ПОДПИСАТЬСЯ НА КАНАЛ В MAX 🇷🇺

Геодезический конструктор SLAM сканера.

Мои друзья из AlphaGEO снизили цену на Slam сканер AlphaGEO Falcon X, а также добавили на сайте возможность собрать конструктор из геодезического оборудования под необходимые задачи и различный бюджет. ⚪️

Зрители канала знают, что Slam сканер AlphaGEO Falcon X находится у меня на обзоре/тест драйве с начала года. Сканирование же я выполняю на всех своих объектах:
- геодезическому сопровождению строительства для подсчета объемов насыпей/выемок;
- инженерным изысканиям для создания инженерно-топографических планов по облакам точек;
- кадастровой деятельности в целях создания топографических планов для создания межевых планов СНТ и технических планов сложных сооружений, квадратура которых превышает 100.

В Slam сканере AlphaGEO Falcon X мне особенно нравятся следующие фишки, которые встречаются не во всех схожих сканерах, а именно:
- возможность скачать со сканера сырое необработанное облако в формате LAS, дабы не копить гигобайты лишней информации на компьютере. Убрать шум и динамические объекты можно и в стороннем ПО, не создавая лишние проекты;
- возможность получать поправки от базовой станции по УКВ. Не всегда есть возможность подключиться к ПДБС ввиду ее удаленности, отсутствия интернета, глушения и.т.д.;
- мега простой режим сканирования без лишних кнопок, хотя некоторые свои хотелки я уже внес разработчику;
- возможность работать со сканером как с приемником, имея в контроллере весь функционал RTK ровера;
- внесен в госреестр, а значит это средство измерения, которым можно работать ОФИЦИАЛЬНОЮ

Больше информации о Slam сканере AlphaGEO Falcon X https://alphageoslam.ru/#about

Да, этот пост рекламный, но все действующее законодательство я соблюдаю, а также я не рекламирую то, что я хотя бы в руках не держал.

Реклама: ООО "Альфагео"
ИНН: 5047273549
ERID: 2Vtzqwv5FAt

РИФАТ ГЕОДЕЗИСТ|ПОДПИСАТЬСЯ 📱

ПОДПИСАТЬСЯ НА КАНАЛ В MAX 🇷🇺

Разбивка временной дороги.

На носу осень, а значит до новой стройки, которая скоро начнется, не получится доехать, так как глина коварна, поэтому заказчик решил соорудить временную дорогу из говна и палок щебня крупной фракции и боя кирпича, который остался после демонтажа зданий еще советской постройки, дабы обеспечить заезд спецтехники.

Чтобы "дорога" была на своем "проектном" месте вызвали меня, а прораб вооружившись кучей чопиков и молотком, следовал за мной и закреплял точки.

Мой любимый прораб, в свойственной ему манере носит на стройку самые дорогие шмотки, которые очевидно сегодня будет стирать, так как я заставил его лазать по кустарникам, высотой по пояс. Мой же изыскательский дух никуда не ушел, а лазать по пердуле я обожаю.

По разбивке же ничего интересного, загрузил 2 полилинии, которые мне скинул заказчик и выносил те точки, которые нужны были прорабу. Много точек он не хотел забивать, так как дорога временная.

Из интересных находок по трассе "автодороги" я нашел дверь от старого сейфа, на вскидку весом килограммов 20.

Ну и самое стремное что сегодня произошло, это заказчик, после закрепления трассы, перенес дорогу на 50 метров в сторону, так как стройка будет идти внутри одного земельного участка, а какой-то топоосновы для "проектирования" у него разумеется не было. Причиной переноса стала огромная насыпь бурта, через который планировалась дорога. Насыпь же пока никто не хочет вывозить.

РИФАТ ГЕОДЕЗИСТ|ПОДПИСАТЬСЯ 📱

ПОДПИСАТЬСЯ НА КАНАЛ В MAX 🇷🇺

Геодез ху%в насувал

В одной запрещённой соцсети завирусилось видео зумерши камеральщицы, которая увидела на полевом абрисе условный знак моховой растительности и решила, что это геодезист изобразил на топографическом плане множество мужских половых органов.

Разумеется геодезическое братство в комментариях её захейтило за не знание библии и за "геодеза", во втором полностью поддерживаю, но я бы не стал быть таким радикальным:

1. Уровень современного образования к сожалению оставляет желать лучшего;
2. Молодые люди всегда отличались излишней эмоциональностью, а на фоне не знания условных знаков у матерых геодезистов это вызывает раздражение;
3. Это рофл, но судя по ее искреннему выражения лица могу ошибаться.

Исходя из вышесказанного могу только предположить, что видео записано на эмоциях, а самая главное проблема этого видео не то, что мододуха не знает условных знаков и называет геодезиста геодезом, а только в том, что этот ролик попал в сеть, но зато появился классный инфоповод побухтеть))

РИФАТ ГЕОДЕЗИСТ|ПОДПИСАТЬСЯ 📱

ПОДПИСАТЬСЯ НА КАНАЛ В MAX 🇷🇺

Построение поверхностей.

Чем сильнее погружаешься в стройку, тем больше начинаешь уделять внимания тем вещам, которые в изыскательской среде частенько остаются без должного контроля, например построение поверхностей. Открою тайну, многие изыскатели даже не знают, что такое флиповка(переставление) граней.

Один из моих заказчиков периодически меня вызывает в целях фиксации объема насыпей, которые формируются из двух ближайших строек.
Как это происходит? Допустим строители вырыли траншею под прокладку подземных коммуникаций. Траншея даже глубиной 1 метр, длиной 300 и шириной метр дает 300 кубов , а если таких коммуникаций несколько штук, то формируется весьма приличная насыпь, не считая котлованов под фундамент, вертикальной планировки под благоустройство и.т.д. Да, грунт засыпается обратно в траншею, но не весь))

Одну из таких насыпей давеча я и измерял лазерным slam сканером от AlphaGEO. Вернее группу насыпей. В RTK конечно же это долго снимать. Объем вышел 25 тысяч, отсканировал за 30 минут, обработал за пару часов, но суть не об этом.

Когда по облаку точек равномерно набираешь отметки, а потом по ним создаешь поверхность, то глядя на грани сверху ничего интересно, а косяки начинают всплывать, если в цивиле посмотришь на модель сбоку или же построишь горизонтали и вот тут начинается самое интересное.

Задача изменяя положение граней сделать так, чтобы TIN модель была максимально похожа на то, что ты вчера видел на площадке. На левом скриншоте правильно выстроенные грани,почти.. На правом неправильно выстроенные, то есть по всей длине откоса появляются провалы, которые не корректно отобразят рельеф, а это приведет к неправильному проектированию в изысканиях или к некорректному подсчету объемов, если мы рассматриваем стройку.

Как избежать этого? Опытный топограф в свое время мне подсказал, что нужно прям в поле начать строить 3д грани в голове, глядя на снимаемый рельеф. Равномерная съемка по сетке при работе на сложных рельефах не всегда помогает, и исходя из этих наблюдений делать съемку. То есть поставить пикет немного левее, набрать лишних отметок, следить за высотой вехи, качества решения и.т.д.

Особенно ответственно нужно подходить к съемке рельефа когда делаешь исполнительную разработанного котлована.

А какими лайфхаками вы руководствуетесь при съемке рельефа? Напишите пожалуйста комментарий.


РИФАТ ГЕОДЕЗИСТ|ПОДПИСАТЬСЯ 📱

ПОДПИСАТЬСЯ НА КАНАЛ В MAX 🇷🇺

Вынос границ участка

Сегодня в перерывы камеральных работ поступила заявка на вынос границ участка, на котором буквально недавно делал топографическую съемку под ландшафтное проектирование.

Наверное это самый мой простой вынос, так как связь и спутники не глушили, а также вокруг участка уже установлен забор и опоры под него.

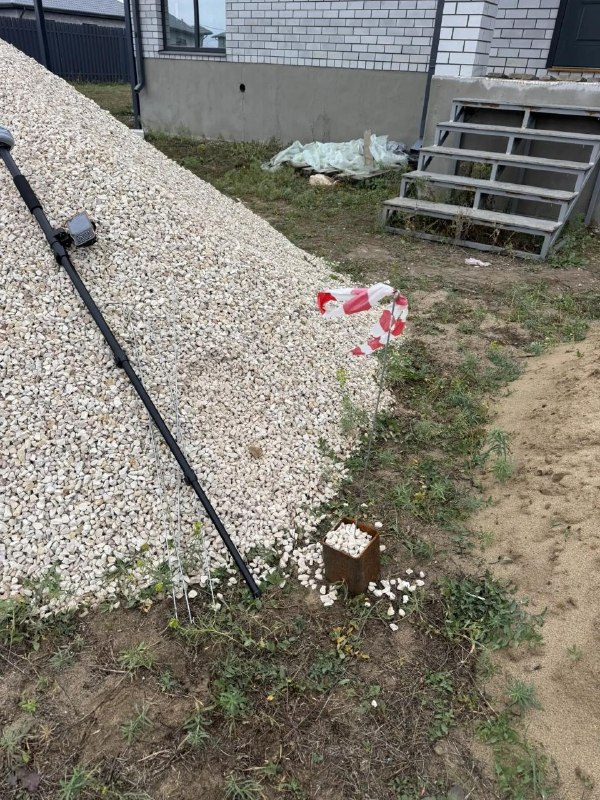

Я же не стал заниматься халтурой, а пометил на всех углах маркером, где именно проходит граница, а также выдал границу по створу участка: вбил тягу из Лемана, прикрепил сигнальную ленту,насадил спил профиля, засыпал внутрь щебень. Вышло красиво)

Вокруг же все участки «сидят» идеально, так как это новый коттеджный поселок, об этом говорит наличие вагончиков офисов продаж)) Сколько стоит эта работа в Саратове остаивл в Максе.

Кстати актуальный вопрос. Какими маркерами вы пользуетесь? Ссылки бросайте в описании.

РИФАТ ГЕОДЕЗИСТ|ПОДПИСАТЬСЯ 📱

ПОДПИСАТЬСЯ НА КАНАЛ В MAX 🇷🇺

Поиск разрыва кабеля

Сегодня я осуществляю поиск подземных коммуникаций, а именно инспекцию силового кабеля напряжением 0.4 кВ, проходящий от трансформаторной подстанции до небольшого предприятия в чистом поле. Протяженность кабеля 300 метров.

Кабель должны ввести в эксплуатацию, но лаборатория выявила отсутствие сопротивления мегаометром, поэтому нужно найти на всем участке разрыв.

Честно говоря, я эту работу делал впервые и прекрасно понимаю, что для этих целей нужно использовать А рамку, такое приспособление, которое подключается к локатору и измеряет разность потенциалов.

Я подключил индукционные клещи к источнику питания и генератору, тем самым подал сигнал в кабель и стал идти по трассе, наблюдая внимательно за показанием глубин, уровнем сигнала и амперами, чисто теоретически грубый разрыв я должен найти.

Заказчик предположил, что разрыв должен быть в районе дороги, утверждая что подрядчики установили футляр не проекту, но перед и за дорогой показания прибора оставались неизменными.

Когда я зашел на территорию будущего предприятия, то в одном месте сигнал резко пропал, как и показания глубин и силы тока, а через 3 метра сигнал вернулся.

Других вариантов нет, поэтому указал это место, теперь мужчины, вооружившись лопатами будут копать это место и скидывать фотографии возможного повреждения.

Только в этом месте, делая инспекцию приборами от Рд и техноаса наблюдалось такое явление.

Что до объекта, то он расположен в соседней области, а окружено предприятие красивым дубовым лесом, природы в моей работе конечно не хватает, дух изыскателя никуда не делся.

РИФАТ ГЕОДЕЗИСТ|ПОДПИСАТЬСЯ 📱

ПОДПИСАТЬСЯ НА КАНАЛ В MAX 🇷🇺

Новый ролик на канале.

Недавно мне в руки попался интересный тахеометр Meridian MTS-A1, работающий на андроиде, и мне захотелось сделать эксперимент, а именно выполнить обратную засечку по кадастровым границам и проверить результат, а результат я думаю вы и так знаете😁

Приятного просмотра🤝

Смотреть на Youtube|Shorts 📱🎞
Смотреть на ВК|Клипы😄 📱
Смотреть в Instagram*|Reels 🦋😅
*Признаны экстремистскими организациями и запрещены на территории РФ.


РИФАТ ГЕОДЕЗИСТ|ПОДПИСАТЬСЯ 📱

ПОДПИСАТЬСЯ НА КАНАЛ В MAX 🇷🇺

SLAM сканирование в ночи.

По некоторым причинам иногда приходится работать в уже темное время суток. Осуждаю, вечерами нужно отдыхать, а не работать. В выполнении "классической" съемки трудности конечно имеются, но гораздо сложнее выполнять сканирование, так как разрешение встроенных камер на слэм сканерах, в частности моем AlphaGEO Falcon X, не самое лучшее, а при работе в слабом освещении у вас в перед глазами будет темнота в прямом смысле этого слова, но есть решение!

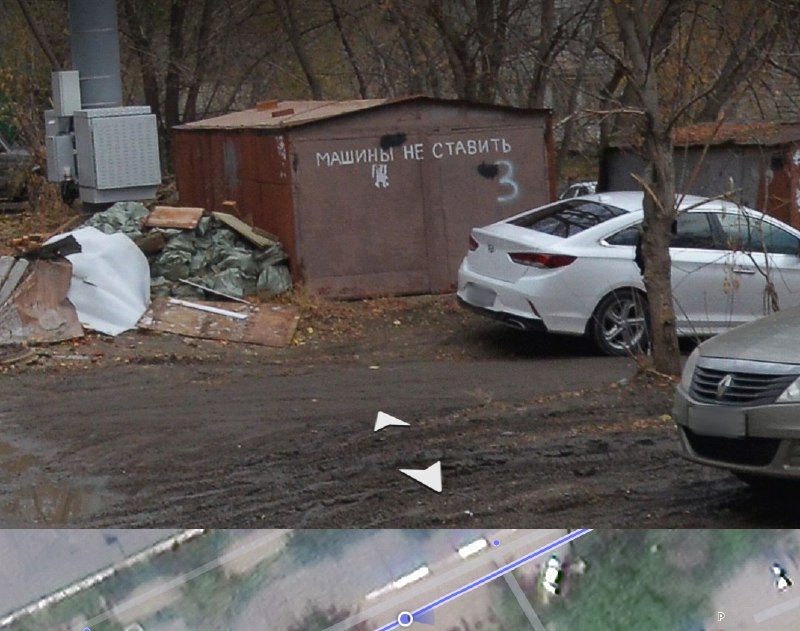

Перед работой я изучил публичные панорамы, убедился, что они достаточно свежие и пошел сканировать. После рендера в программе рассчитал нормали, то есть облако по цвету изменил в зависимости от высоты объектов, таким образом геометрию объектов можно изобразить, а панорамные снимки выступают в качестве дешифровочной основы.
