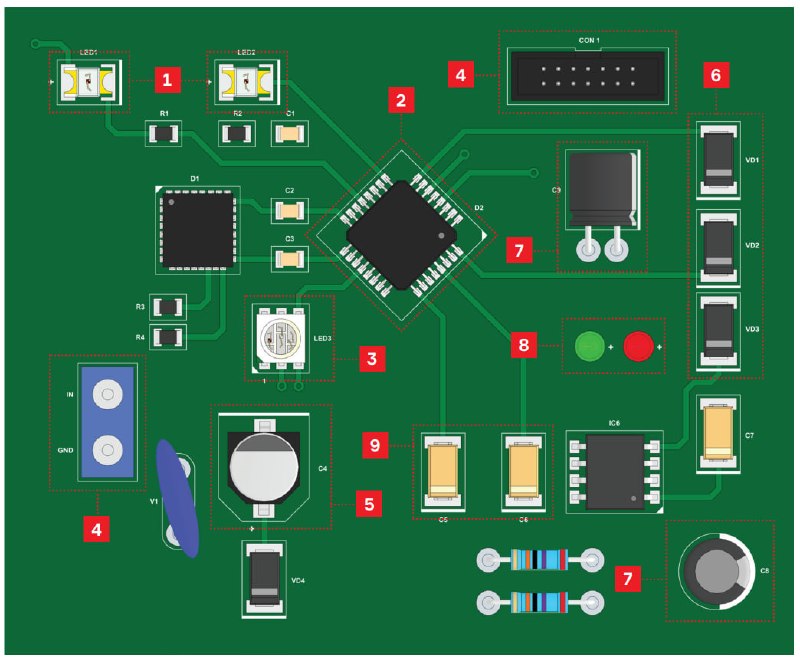

⚙️Требования к оформлению сборочного чертежа печатной платы для оформления заказа на монтаж печатных плат
Мы подготовили подсказки, которые помогают быстрее запускать заказы и минимизировать время на согласование благодаря чётко проработанному сборочному чертежу.

1. Cветодиоды: у производителей нет стандарта маркировки, на сборочном чертеже обязательно указывается плюс "+"
2. Полярность: точка, треугольник. Обозначается первый вывод (ключ) микросхем и других полярных компонентов в различных корпусах, т.к. SOIC QFN QFP BGA
3. Для многовыводных управляемых светодиодов обязательно указать первый вывод цифрой (1)
4. Для компонентов под проводное соединение (клеммники, колодки) обязательно указывать ориентацию (сторону подключения провода)
5. и 6. Для диодов и электролитических конденсаторов полоска стандартно обозначает минус "-", для танталовых конденсаторов полоска обозначает плюс "+"
7. Формовка: для выводных компонентов с различными вариантами установки, необходимо однозначно указать как именно монтировать компонент. Правила маркировки в виде полоски "-" одинаковы для диодов и эл. конденсаторов SMD и THD.
8. Для светодиодов обязательно обозначение полярности плюс "+". Компоненты, устанавливаемые на высоту должны иметь соответствующие обозначения, высота установки светодиодов указывается до линзы.
9. Для танталовых конденсаторов полоска означает плюс "+".
Переходите по ссылке, чтобы подробнее ознакомиться с правилами оформления. Оформляйте заказ на изготовление и монтаж печатных плат в Новом Личном кабинете.
#впомощьконструктору

Новости по маркировке радиоэлектронной продукции: Резонит готов к запуску

Компания «Резонит» приняла участие в эксперименте по внедрению обязательной маркировки радиоэлектронной продукции и завершила подготовку к работе по новым требованиям. Мы настроили необходимую ит-инфраструктуру, отработали внутренние процессы на наших российских производствах и синхронизировались с зарубежными заводами по крупным сериям печатных плат.

Были опубликованы разъяснения по условиям обязательной маркировки с 1 мая 2026 года. Они содержатся в официальном ответе Министерства промышленности и торговли Российской Федерации от 14 апреля 2026 года № 38924/28 и уточняют порядок применения постановления Правительства РФ № 1954.

Согласно этим разъяснениям, маркировка обязательна только при одновременном выполнении трех условий:
коды ТН ВЭД ЕАЭС: 8534 00 110 0; 8534 00 190 0; 8534 00 900 0;
код ОКПД 2: 26.12.10 («Печатные платы смонтированные»);
соответствие наименованию продукции из перечня.

На текущий момент полного совпадения этих параметров нет, поэтому обязательство по маркировке не возникает.

Мы продолжаем следить за обновлениями и сразу сообщим, как только появятся финальные разъяснения и потребуется переход к обязательной маркировке.

⚙️Продолжаем рассказывать о технологии производства гибких печатных плат. Сегодня рассмотрим процессы гальванического осаждения металлорезиста и удаления фоторезиста. Прошлую часть смотрите по ссылке.

✅ Гальваническое осаждение металлорезиста. Гальваническим осаждением меди создается необходимый по толщине слой металла в отверстиях печатной платы. В качестве металлорезиста могут выступать различные металлы и соединения, имеющие меньшую скорость травления по сравнению с медью. Осаждается металлорезист на открытые от фоторезиста участки — на проводники и в отверстия. (рис. 1)

✅ Удаление фоторезиста. Фоторезист удаляется, обнажая базовую медную фольгу на проводниках. Таким образом, мы получили рисунок внутренних слоев МПП.Далее заготовки передаются на автоматическую оптическую инспекцию для проверки качества травления. (рис. 2)

С технологическими возможностями производства Резонит вы можете ознакомиться по ссылке. Оформить заказ на гибкие печатные платы или любой другой вид вы можете в Новом Личном кабинете.
#впомощьконструктору

⚙️Коллеги, сегодня завершающий день выставки ExpoElectronica. Если вы планировали заглянуть, самое время это сделать — будем рады видеть вас до 16:00.
Павильон 3, зал 15, стенд D1033.

Напоминаем, что на выставке также представлен стенд Трафарез — павильон 3, зал 15, стенд D7001. Специалисты компании рассказывают о трафаретах для поверхностного монтажа, решениях для организации хранения на контрактном производстве, а также о нестандартных изделиях из стали и отвечают на вопросы посетителей.

Если приехать не получится, рекомендуем подписаться на нашу рассылку — совсем скоро поделимся важными технологическими новостями Резонит.

Кстати, за подписку вы получите расширенный справочник инженера-конструктора в PDF: более 100 страниц информации о проектировании печатных плат, советы ведущих экспертов отрасли и описание наших производственных возможностей. Подписывайтесь!

⚙️Открываем первый день выставки!

Коллеги, уже сегодня будем рады встретиться с вами на нашем стенде. С 14 по 16 апреля мы участвуем в ЭкспоЭлектронике — главном бизнес-событии отрасли.

На выставке расскажем о последних новостях компании и ответим на ваши вопросы. Вы сможете обсудить с нашими специалистами размещение заказов на серийное изготовление печатных плат, поставку электронных компонентов и любые другие вопросы по нашим сервисам и технологическим возможностям. Кроме этого, мы проводим конкурс, в котором вы гарантированно сможете выиграть полезные призы.

Приходите на выставку и обязательно заглядывайте к нам. Стенд Резонит: павильон 3, зал 15, D1033.

Ждём вас!
