⚙️Технология производства гибких печатных плат

Делимся следующим этапом производства гибких печатных плат. В прошлой части мы рассказывали о нанесении фоторезиста, а сегодня затронем тему экспонирования фоторезиста.

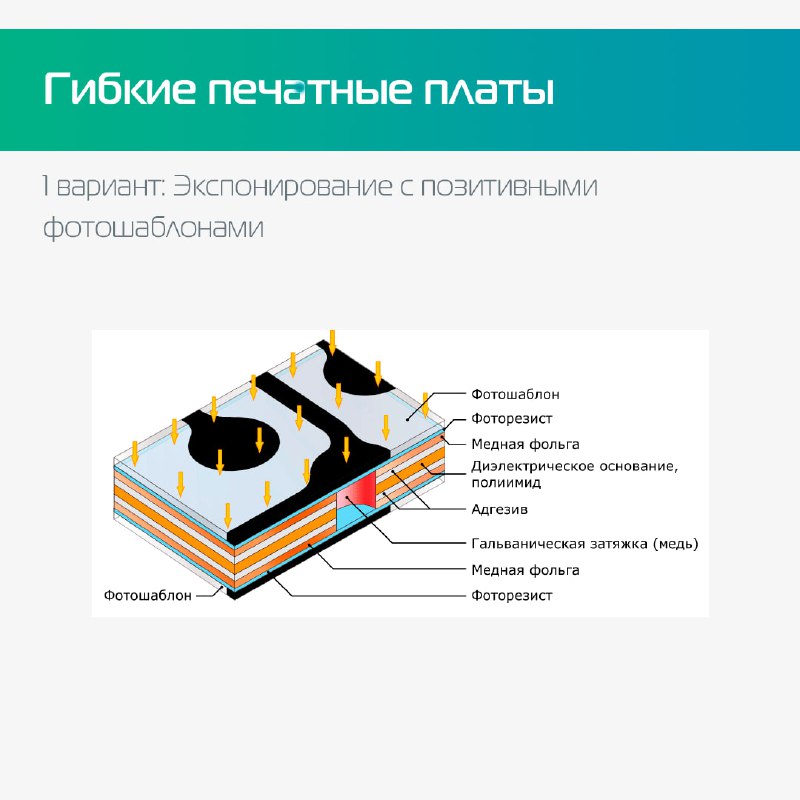

✅ 1 вариант: Экспонирование с позитивными фотошаблонами
С заготовкой совмещается фотошаблон. Круг, часть которого изображена – контактная площадка (рис. 1).
Изображение на фотошаблоне – позитивное по отношению к будущей схеме (рис. 2).

Участки поверхности, прозрачные на фотошаблоне, засвечиваются, фотополимеризуются и теряют способность к растворению в установке проявления. После экспонирования фотошаблоны удаляются.

✅ 2 вариант: Прямое экспонирование фоторезиста

Экспонирование фоторезиста происходит на установках прямого лазерного экспонирования без использования фотошаблонов. Источником излучения при этом может быть UV лазер или UV светодиодная матрица (рис. 3).
