Хотим рассказать об одном из ключевых сервисов для трафаретов для SMT-монтажа — финишной электрополировке трафарета. Это обработка, при которой с поверхности стали снимается очень тонкий слой металла. В результате:

✔️сглаживаются стенки апертур;
✔️удаляются микрозаусенцы и окалина после резки;
✔️убираются микробрызги металла и нагар с поверхности;
✔️уменьшается шероховатость рабочей области трафарета.

Поверхность становится более гладкой и блестящей, а паяльная паста легче отделяется от стенок апертур. Это помогает добиться более стабильного и точного нанесения.

Электрополировка применяется для трафаретов с апертурами, превышающими рекомендуемое соотношение диаметра к толщине листа.

🔜Кроме этого, мы рады сообщить о запуске тарифа "Экспресс" на изготовление трафаретов с финишной полировкой. Теперь срок изготовления по тарифу "Экспресс" составляет всего 6 рабочих часов. Обратите внимание, что срок изготовления по тарифу "Стандарт" остался прежним — 2 рабочих дня.

Оформить заказ на трафареты для SMT монтажа с финишной электрополировкой и не только вы можете в Новом Личном кабинете.

Реклама. ООО "Трафарез" https://trafarez.ru/
#трафареты

⚙️Предлагаем проверить свои знания в области производства и монтажа печатных плат!

Посмотрите видео и попробуйте определить, какой этап монтажа на нём показан. Вы знаете, что это за процесс? Голосуйте в опросе ниже!

Рекомендуем вам посмотреть наш фильм Технология автоматического монтажа печатных плат (полный фильм), чтобы освежить знания. Оформить заказ на монтаж печатных плат вы можете в Новом Личном кабинете.

⚙️Технология производства гибких печатных плат

Делимся следующим этапом производства гибких печатных плат. В прошлой части мы рассказывали о нанесении фоторезиста, а сегодня затронем тему экспонирования фоторезиста.

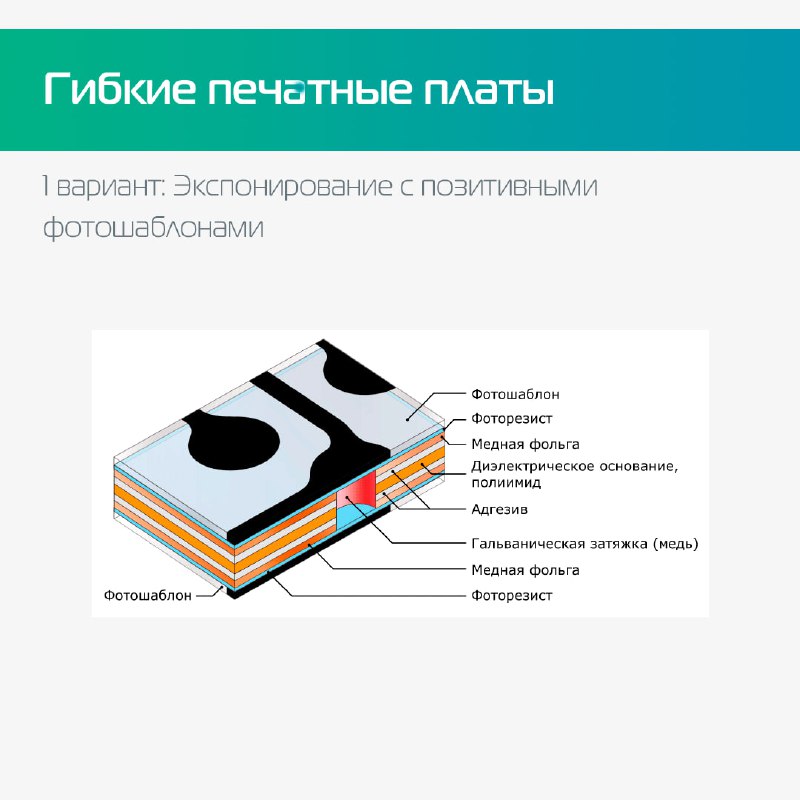

✅ 1 вариант: Экспонирование с позитивными фотошаблонами
С заготовкой совмещается фотошаблон. Круг, часть которого изображена – контактная площадка (рис. 1).
Изображение на фотошаблоне – позитивное по отношению к будущей схеме (рис. 2).

Участки поверхности, прозрачные на фотошаблоне, засвечиваются, фотополимеризуются и теряют способность к растворению в установке проявления. После экспонирования фотошаблоны удаляются.

✅ 2 вариант: Прямое экспонирование фоторезиста

Экспонирование фоторезиста происходит на установках прямого лазерного экспонирования без использования фотошаблонов. Источником излучения при этом может быть UV лазер или UV светодиодная матрица (рис. 3).

С технологическими возможностями производства Резонит вы можете ознакомиться по ссылке. Оформить заказ на гибкие печатные платы или любой другой вид вы можете в Новом Личном кабинете.
#впомощьконструктору

⚙️ Продолжаем делиться с вами схемами печатных плат, изготовленных на нашем производстве. Сегодня речь пойдет о многослойной печатной плате со следующими параметрами:

✅ 4 слоя, 1.6 мм
✅ иммерсионное золото
✅ фольга: 35 мкм
✅ проводник/зазор: 200/200 мкм
✅ мин. диаметр переходного отверстия: 300 мкм
✅ переходные отверстия тентированы пленочной маской (IPC-4761 Type ll b)

Всю подробную информацию о многослойных типовых и нетиповых сборках вы сможете найти на нашем сайте. Оформить заказ на производство и монтаж печатных плат, а также изготовление трафаретов мы рекомендуем в Новом Личном кабинете Резонит.
#впомощьконструктору

⚙️Делимся с вами актуальными вакансиями Резонит на наших площадках:

Алабушево:
✅ Специалист по ОВиК: ремонт и обслуживание существующих общеобменных систем вентиляции, техническое обслуживание установок кондиционирования воздуха в помещениях, монтаж систем вентиляции и кондиционирования, настройка температурных режимов системы приточно-вытяжной вентиляции.

Зубово:
✅ Лаборант: выполнение лабораторных анализов, наблюдений, измерений физико-химических характеристик рабочих растворов для производства печатных плат; отбор и подготовка проб и анализов в соответствии с графиком анализов; обработка, систематизация и оформление в соответствии с методическими документами результатов анализов, испытаний, измерений, ведение их учёта.
✅ Наладчик оборудования: выполнение производить подготовку производственного оборудования/линий к запуску, обеспечивать бесперебойную работу основного и вспомогательного производственного оборудования, выявлять причины текущих неисправностей оборудования, производить текущее обслуживание оборудования (смазка, очистка ключевых узлов, регулировка и т.д.), участвовать в проведении ППР

В Резонит все сотрудники работают на современном оборудовании, официально трудоустроены в соответствии с ТК РФ, а первичное и последующее обучение осуществляется за счет компании. Каждый сотрудник нашей компании получает доступ к расширенному ДМС со стоматологией. Работая в Резонит вы становитесь частью дружного и сплоченного коллектива, где каждый работник может реализовать свой профессиональный потенциал.

Контакты для связи: 8-800-777-80-80 доб 1367, hr@rezonit.ru. Если же вы не нашли интересующую вас позицию, то вы можете отправить нам ваше резюме, заполнив форму по ссылке. Ждем вас!
#ярезонит

⚙️Сегодня хотим рассказать вам об одном из стеклотекстолитов, используемых на нашем производстве — FR4 TG 170.

Стеклотекстолиты FR4 с различной температурой стеклования (135ºС, 150ºС и 170ºС) является наиболее распространенным материалом для производства односторонних, двухсторонних, а также многослойных печатных плат. Основные достоинства FR4 — это хорошие диэлектрические свойства, стабильность характеристик и размеров, также материал обладает высокой термостойкостью, влагоустойчивостью и отличной термической надежностью.

FR4 TG 170, который соответствует IPC-4101/126, подходит как для свинцовой, так и для бессвинцовой пайки. Допустимые виды мехобработки – скрайбирование / фрезерование. Рекомендованные препреги: FR4_HiTg170 106 - 0,05мм; FR4_HiTg170 1080 - 0,069мм; FR4_HiTg170 2116 - 0,125мм; FR4_HiTg170 7628 - 0,190мм.

Обратите внимание на таблицу (рис. 1) — на ней изображены параметры материала. Спецификацию вы можете найти на нашем сайте. Подробнее о технологических возможностях производства Резонит и наличии материалов на складе читайте по ссылке. Оформить заказ на производство и монтаж печатных плат вы можете в нашем Новом Личном кабинете.
#впомощьконструктору

⚙️ Делимся еще одной частью терминов технологических возможностей — сегодня рассмотрим термины, касающиеся размеров печатной платы и неметаллизированных отверстий. В прошлой части мы рассказывали о маркировке печатных плат — найти ее вы можете по ссылке.

✅ P Толщина платы. Минимальная толщина определяется наличием материалов и технологий обработки для простых печатных плат, а для многослойных печатных плат этот параметр определяется применяемыми минимальными толщинами.

✅ Q Неметаллизированное отверстие

✅ R Отступ элементов топологии от неметаллизированного отверстия на всех слоях. Обратите внимание, что недостаточный отступ может привести к заужению или обрыву топологии.

Значения параметра на нашем производстве для уровней производства “Стандартный” и “Продвинутый” можно найти в таблице Технологические возможности производства.
Обратите внимание на связанные ошибки проектирования и рекомендации по исправлению.
Все термины, обозначенные буквами на общем рисунке можно посмотреть на отдельной странице по ссылке.
#впомощьконструктору

⚙️ Главная ценность Резонит — это люди, которые каждый день делают свою работу с ответственностью и вовлечённостью.

Мы продолжаем традицию отмечать сотрудников по итогам квартала и делиться историями тех, кто особенно заметен в общем деле.

Один из них Максим, мастер одного из производственных подразделений. За полтора года в компании он быстро освоился в процессах, помог упорядочить работу нескольких участков и взял на себя непростые задачи. Благодаря этому производство работает стабильно и без сбоев.

Также хотим отметить Елизавету. Она работает быстро и точно, вносит большой вклад в развитие команды и всегда готова поддержать коллег. Елизавета легко находит общий язык и с заказчиками, и с кандидатами, внимательно работает с информацией и пользуется заслуженным уважением внутри компании.

Коллеги, спасибо каждому за ваш труд и вклад в общее дело. Вместе мы создаём будущее российской электроники 💚
#ярезонит

Недавно мы выкладывали пост о розыгрыше призов в нашем Новом Личном кабинете. Благодарим всех, кто принял участие в акции! Призы уже в пути к своим победителям, а между тем мы хотим вам напомнить о преимуществах сервиса:

✅ Корпоративный или персональный аккаунт с индивидуальными настройками пользователя
✅ Возможность добавлять несколько компаний
✅ Совместная работа пользователей над проектами через настраиваемую систему доступов
✅ Автораспознавание данных проекта по файлам Gerber, Altium, PCAD.

Кроме этого, мы постоянно совершенствуемся для вас! Вот некоторые из последних обновлений нашего сервиса:

✅ Новый функционал обратной связи
✅ Обновленный модуль клиентов
✅ Расшифровка расчета стоимости печатных плат
✅ Пошаговые схемы и подсказки для легкого старта
✅ Уведомления и оповещения, чтобы вы не пропустили важные события
✅ Упрощено начало создания трафаретов и монтажа на основе платы из списка проектов
✅ Расширены возможности для запуска трафарета в кредит
✅ Частично переработан интерфейс создания проекта: оптимизирован интерфейс шагов, выбор типа продукта, настройки стека
✅ Добавлен новый вариант выбора продукта — «Все печатные платы» со всеми доступными материалами и настройками параметров, если вы не уверены, какой тип выбрать для своего проекта
✅ Переработан интерфейс управления количеством и срочностью в корзине, доработана валидация параметров и отображение ошибок при оформлении заказа и многое другое

Переходите в Новый Личный кабинет, чтобы оценить платформу самим. Также рекомендуем посетить раздел Поддержка, в котором собраны ответы на все часто задаваемые вопросы.
#Личный_кабинет

⚙️Заполнение переходных отверстий эпоксидным компаундом с последующей металлизацией

Данная технология применятся в случае необходимости размещения переходных отверстий непосредственно на площадках компонентов, например на термопадах и в площадках BGA корпусов, чтобы добиться хорошей плоскостности поверхности контактной площадки, и избежать вытекания припоя через сквозные переходные отверстия. Сначала сверлятся и металлизируются только те переходные отверстия, которые необходимо заполнить. После заполнения нетокопроводящим компаундом отверстия затягиваются (тентируются) медью в процессе второй металлизации, т.е. образуются медные «крышечки» над этим отверстиями. Технология соответствует стандарту IPC 4761 Type VII.

Почему разработчики используют заполнение отверстий в дизайнах своих изделий?

✅ Для эффективного использования полезной площади, уменьшение количества слоев, необходимых для трассировки многовыводных smd компонентов, например BGA с малым шагом и практически любым количеством выводов.

✅ Для снижения паразитных параметров. Стабилизации температурных деформаций, как при изготовлении изделия в процессе производства печатной платы и монтажа компонентов, так и при эксплуатации с широким диапазоном температур.

✅ Для сокращения пути прохождения сигналов, за счет расположения отверстий непосредственно на площадке компонентов.

✅ Для предотвращения перетекания припоя в переходные отверстия расположенные на термопадах и других контактных площадках.

Основные преимущества технологии:

📍 Повышение плотности трассировки
📍 Улучшение электрических и механических свойств переходных отверстий
📍 Улучшение электромагнитных параметров
📍 Улучшение качества монтажа

Что учесть при проектировании и как заказать?

Вы можете заказать заполнение переходных отверстий на производстве Резонит. На текущий момент для оформления срочного заказа доступны следующие параметры: минимальный \ максимальный диаметр отверстия - 0,1 мм \ 1,0 мм, минимальная толщина печатной платы – 0,5 мм (для иммерсионных покрытий) и 0,8 (для покрытия HAL).

При размещении заказа необходимо обозначить опцию заполнения переходных отверстий одним из способов:

✅ Рекомендуемый способ: выделить такие отверстия в отдельный инструмент, к примеру, 0,33мм с площадкой 0,6мм. В заказе указать на необходимость заполнения переходных отверстий 0,33х0,6мм.

✅ Обозначить любым визуально понятным способом области с переходными отверстиями подлежащими заполнению.

✅ В заказе указать на необходимость заполнения ВСЕХ переходных отверстий от 0,1мм до 0,5мм, к примеру.

Заказ можно разместить в Личном кабинете на нашем сайте (обозначить требования в комментарии) или по электронной почте pcb@rezonit.ru

Смотрите пошаговую технологию заполнения печатных плат в картинках по ссылке.
#впомощьконструктору

Резонит впервые выпустил HDI печатные платы на своем производстве

Коллеги, сегодня хотим рассказать вам о том, что мы освоили новую для нас технологию по изготовлению HDI печатных плат — поделимся технологическими деталями и расскажем о процессе производства.

Мы изготовили 12-слойную HDI печатную плату, при производстве которой были применены 4 цикла прессования, каждый из которых сопровождался сверлением межслойных переходов и их металлизацией по новой для нас технологии заращивания отверстий медью. Также были произведены 2 цикла сверления и металлизации сквозных отверстий, один из которых реализован с применением технологии заполнения переходных отверстий компаундом.

Всё это позволяет вам реализовать на плате высокую плотность размещения компонентов.

Для нашего производства это важная технологическая веха: освоение HDI-технологий потребовало глубокой проработки процессов, которое подтверждает наш переход к более сложным технологическим требованиям заказчиков.

Представляем более подробную информацию по изготовленной печатной плате:
✅ 12 слоев, FR4 HiTg170, 1.6 мм
✅ предельный уровень технологии

✅ иммерсионное золото
✅ фольга: 18/18 мкм
✅ проводник: 75/75 мкм
✅ мин. диаметр переходного отверстия: 0.1 мм
✅ мин. площадка: 0.25 мм
✅ HDI - 4+N+2
✅ контроль волнового сопротивления
✅ сверление на глубину
✅ заполнение переходных отверстий эпоксидным компаундом с последующей металлизацией (по IPC-4761 Type VII)
✅ заполнение переходных отверстий медью

Внедрение этой технологии расширяет наши производственные возможности и позволяет брать в работу более сложные и высокотехнологичные проекты. Мы готовы сопровождать вас на всех этапах производства и помогать реализовывать любые ваши решения. Оформить заказ на печатные платы, трафареты или монтаж удобно и в несколько шагов мы рекомендуем в нашем Новом Личном кабинете.
#новости #впомощьконструктору

⚙️Новый Личный кабинет Резонит: как оформить заказ
Коллеги, сегодня хотим рассказать вам о том, как оформить заказ на печатные платы в нашем Новом Личном кабинете. Не так давно мы также отвечали на часто задаваемые вопросы, касающиеся регистрации, переноса существующих проектов и восстановления заказчика — рекомендуем ознакомиться с этим постом по ссылке.

Как оформить заказ?
📍После регистрации в профиле пользователя вы можете отредактировать свои данные, настроить политики безопасности и указать резервные данные для входа.
📍Создайте Клиента (Заказчика) — для работы от компании или от себя как физлица.
Количество Клиентов, которые может создать Пользователь не ограничено. Вы можете создать нового Клиента или восстановить историю заказов, сделанных через старый личный кабинет или по почте.
📍Создайте проект печатной платы — загрузите Gerber-файлы, укажите параметры и сохраните в каталоге ваших проектов.
📍Добавьте к плате трафарет или монтаж — если хотите получить готовое решение «под ключ».
📍Добавьте один или несколько проектов в корзину — проверьте параметры, количество и выберите срок производства.
📍Для завершения заказа вам необходимо создать или выбрать Плательщика с реквизитами для оплаты, вариант доставки, а также указать контакты для связи.

Рассмотрим также как оформить повторный заказ. Итак, Для быстрого оформления повторного заказа на печатную плату или трафарет перейдите в раздел Заказы. Выберите заказ, который необходимо повторить. Нажмите Повторить, после чего проект из заказа попадает в корзину. Перейдите в корзину и нажмите Оформить заказ. Проверьте данные для каждого заказа и способ доставки и нажмите заказать. Готово! Информацию о статусе заказа можно найти на вкладке Заказы, а также уведомления будут приходить на e-mail.

Если вы еще не регистрировались в Новом Личном кабинете, то вот некоторые из преимуществ нашего сервиса:

✅ Корпоративный или персональный аккаунт с индивидуальными настройками пользователя
✅ Возможность добавлять несколько компаний
✅ Совместная работа пользователей над проектами через настраиваемую систему доступов
✅ Автораспознавание данных проекта по файлам Gerber, Altium, PCAD.

И напоминаем, что сейчас в Новом Личном кабинете проходит конкурс, в котором вы можете выиграть брендированный пауэрбанк. Все, что вам нужно сделать — оформить заказ до 31 января и нажать кнопку «Принять участие в акции» после оформления заказа. Переходите в Новый Личный кабинет и выигрывайте призы!
#новости #Личный_кабинет
