Post #1963 1.65K
⚙️ Новая возможность в Личном кабинете Резонит: сбор обратной связи

Продолжаем делиться последними обновлениями нашего Нового Личного кабинета — в прошлом посте мы рассказывали о модуле Клиентов, а сегодня предлагаем вам познакомиться с новой функцией — возможностью оставлять отзывы.

🖥 Мы запустили новый механизм сбора обратной связи. Теперь вы можете легко оценить качество заказа и сервиса прямо в интерфейсе и оставить комментарий. Это новая практика для Резонит, которая поможет нам быстрее замечать проблемы и улучшать сервис.

✅ Как это работает?

После отгрузки заказа вы можете оценить заказ по пятибалльной шкале (от 1 до 5 звёзд), указать, что именно понравилось или не понравилось из предложенных вариантов и при желании дополнить отзыв комментарием.

Переходите в Новый Личный кабинет, чтобы самостоятельно оценить последние обновления.
#новости #Личный_кабинет
  • 👍 8
  • ❤ 7
  • 🔥 1
Post #1962 2.04K
⚙️Технология производства гибких печатных плат в Резонит

Продолжаем рассказывать об этапах изготовления гибких печатных плат на нашем производстве. Сегодня расскажем о химическом и предварительном гальваническом осаждении меди.

Этот этап необходим для придания стенкам отверстий проводимости для последующей гальванической металлизации. Рыхлый слой химически осажденной меди быстро разрушается, поэтому его усиливают тонким слоем гальванической меди.

✅ Прямая металлизация
В процессе обработки на поверхности полиимида создаётся очень тонкий проводящий слой палладия.

Прямая металлизация с применением палладия обеспечивает наибольшую адгезию покрытия к полиимиду в сравнении с альтернативными процессами.

Поверх слоя палладия осаждается 5-ти микронный слой гальванической меди. Качество металлизации каждой заготовки контролируется оператором.

Узнать подробнее о технологических возможностях производства ГПП вы можете на нашем сайте. Оформить заказ на печатные платы в несколько шагов мы рекомендуем в нашем Новом Личном кабинете.
#впомощьконструктору
  • 👍 11
  • ❤ 4
  • 🥰 2
Post #1961 2.33K
⚙️ Делимся новой печатной платой месяца. Сегодня рассказываем о гибко-жесткой печатной плате со следующими параметрами:

✅ 4 слоя — жесткая часть — FR4 HiTg
✅ 2 слоя — гибкая часть — полиимид
✅ финишное покрытие — иммерсионное золото
✅ металлизированные полуотверстия
✅ срок изготовления — 10 рабочих дней

Вы можете заказать гибко-жесткие печатные платы в Резонит от 1 штуки со сроком изготовления от 7 рабочих дней. Оформить заказ всего в несколько шагов мы рекомендуем в Новом Личном кабинете.
#плата_месяца
  • 🔥 13
  • ❤ 8
Post #1960 2.38K
⚙️Сроки запуска срочных и суперсрочных заказов в связи с предстоящими новогодними праздниками

Печатные платы со “Срочным” сроком изготовления:
✅ до 22 декабря (включительно) - для многослойных печатных плат;
✅ до 24 декабря (включительно) - для одно и двусторонних печатных плат.

Печатные платы со сроком изготовлением “Суперсрочные”:
✅ до 24 декабря (включительно) - для многослойных печатных плат;
✅ до 25 декабря (включительно) - для одно и двусторонних печатных плат.

Все вышеперечисленные даты актуальны для печатных плат со стандартными параметрами и без дополнительных опций.

Сроки изготовления гибких и гибко-жестких печатных плат, СВЧ печатных плат, печатных плат нетиповой сборки, печатных плат с использованием цветной маски и с другими нестандартными параметрами необходимо уточнять в индивидуальном порядке.

С 31 декабря 2025 по 11 января 2026 включительно наши российские производства не работают, последнее поступление печатных плат на склад в Москве планируется 30 декабря 2025 года.

Подробности уточняйте у вашего персонального менеджера или по многоканальному телефону 8 800 777-80-80 (бесплатно из любого региона России).
#новости
  • 👍 9
  • ❤ 5
  • 🔥 5
  • 🥰 1
Post #1959 2.05K
⚙️Обновления в Новом Личном кабинете: модуль Клиентов

Коллеги, мы продолжаем развивать Новый Личный кабинет и делаем его удобнее для ежедневной работы. Обновление затронуло ключевые разделы сервиса — сегодня подробнее расскажем о модуле Клиентов.


Обновленный модуль Клиентов. Один раз настройте карточку Клиента — и все данные (контакты, плательщики, адреса) будут автоматически подставляться при оформлении заказов.

✅ Удобная карточка создания, просмотра и редактирования;
✅ Управление доступами и приглашение коллег для совместной работы;
✅ Возможность добавить плательщиков, адреса доставки и контакты — с полным функционалом редактирования и удаления.

Напомним, что Клиент — это заказчик, от имени которого размещаются заказы. Может быть как юридическим, так и физическим лицом. Именно Клиент является владельцем проектов печатных плат и трафаретов, электронных модулей (монтажа), поэтому Клиента нужно добавить прежде, чем приступить к созданию проекта для заказа.

Мы совершенствуемся для вас! Каждое изменение — это шаг к тому, чтобы вам было удобно, понятно и приятно работать с нами. Переходите в Новый Личный кабинет и оцените обновления сами.
#новости #Личный_кабинет
  • 👍 11
  • 🔥 4
  • ❤ 2
Post #1951 1.88K
⚙️Студенты НИУ МИЭТ вновь посетили Технополис в Алабушево

На нашу производственную площадку в Алабушево приехали второкурсники НИУ МИЭТ, обучающиеся по направлению «Информатика и вычислительная техника». Мы провели ребят по всей технологической цепочке изготовления печатных плат — от заготовок и фотолитографии внутренних слоев до сверловки, нанесения паяльной маски и финишных покрытий. После ребята посетили участок монтажа, где увидели весь процесс создания изделий электроники.

Студенты увидели производство вживую, задали уточняющие вопросы по технологиям— и, что особенно важно, получили представление, как теоретические знания превращаются в настоящую электронику.

МИЭТ для нас — давний и надежный партнер: мы регулярно проводим экскурсии, участвуем в профориентационных мероприятиях университета, рассказываем о карьере в электронной промышленности. Сегодня на наших площадках работают более 250 выпускников МИЭТ.

Мы благодарим студентов за внимание, а экскурсоводов — за вдохновляющий и увлекательный рассказ. Ребята, мы ждем вас на практике и работе — пусть знакомство с производством станет лишь первым шагом к большим инженерным задачам.

Если вы являетесь представителем инженерных или ИТ специальностей в техническом ВУЗе и хотели бы посетить с группой производственный комплекс в Алабушево, то пришлите, пожалуйста, ваше предложение на почту pcb@rezonit.ru, либо напишите нам в личные сообщения.
#ярезонит
  • 👍 11
  • ❤ 4
  • 🔥 3
Post #1946 1.44K

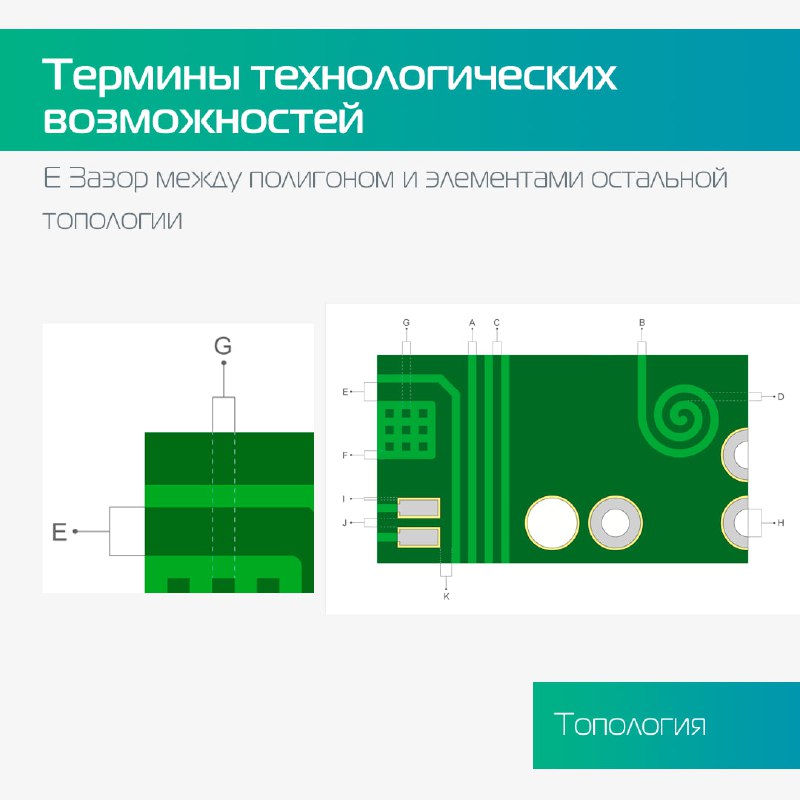

⚙️ Делимся второй частью терминов технологических возможностей, касающихся топологии. Первую часть вы можете найти по ссылке. Сегодня рассмотрим:

✅ Зазор между проводниками спирального типа (катушки, нагреватели и т.д.)
✅ Зазор между полигоном и элементами остальной топологии
✅ Параметры сетчатого полигона (мин. ширина линии/зазор)
✅ Диаметр металлизированного полуотверстия (Подробнее с металлизированными полуотверстиями вы можете ознакомиться на странице Специальные возможности)

Значения параметра на нашем производстве для уровней производства “Стандартный” и “Продвинутый” можно найти в таблице Технологические возможности производства. Также рекомендуем посетить Центр поддержки, в котором собрана вся важная информация для разработчиков.
#впомощьконструктору
  • 👍 8
  • 🔥 5
  • ❤ 3
  • 👏 1
Post #1943 1.45K
Мы часто даем рекомендации по подготовке ваших проектов под автоматический монтаж. Сегодня мы хотим подойти к вопросу с другой стороны и рассмотреть наиболее распространенные ошибки проектирования.

Итак, исходя из нашего опыта монтажа электронных изделий, вот самые часто встречающиеся проблемы:

✅ Несоответствие размеров контактных площадок компонентов требованиям производителя и IPC, а также неверное расположение площадок относительно друг друга в составе одного компонента (рис. 1)

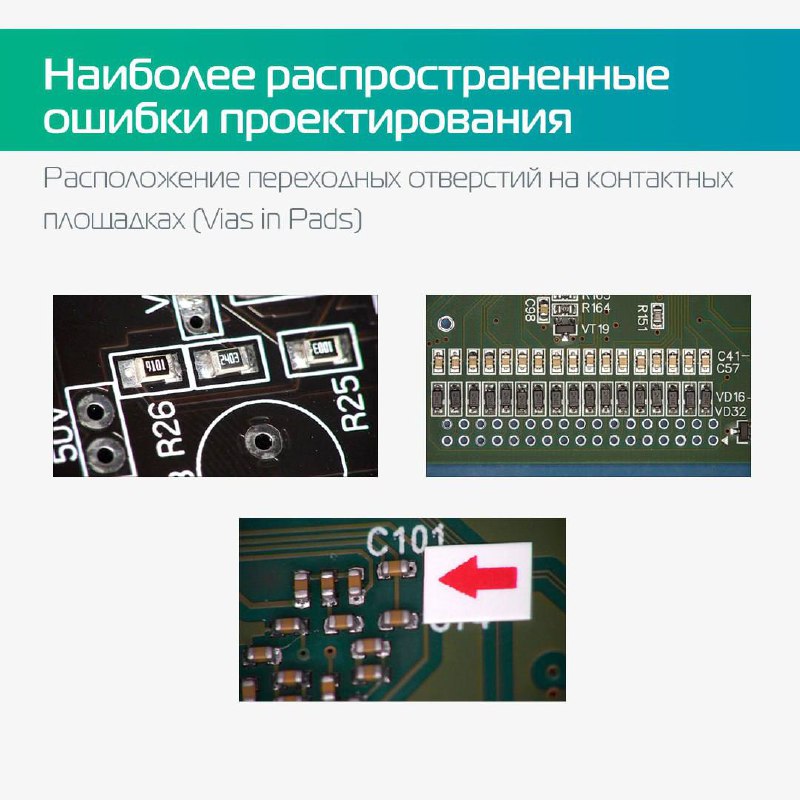

✅ Расположение переходных отверстий на контактных площадках (Vias in Pads) (рис. 2,3)
✅ Финишное покрытие не соответствует компонентной базе (BGA/LGA/CSP 0402 и менее)
✅ Некорректное размещение компонентов на плате: создание «теневых зон»; несоответствие габаритов компонентов и т.п.
✅ Необоснованное усложнение топологии и компонентной базы: двусторонний монтаж, в случае если можно обойтись одной стороной; расположение выводных компонентов с разных сторон ПП и т.п.
✅ Маркировка на контактных площадках (как правило встречается на выводных компонентах)
✅ Использование разноразмерных инструментов сверловки без необходимости
✅ Отсутствие масочных мостиков между выводами компонентов c малым шагом выводов (QFP)
✅ Отсутствие термобарьеров площадка/проводник площадка/полигон
✅ Баланс меди

Если хотите, чтобы мы рассказали о каком-то пункте подробнее, пишите в комментарии. А пока советуем ознакомиться с разделами Подготовка проекта под автоматический монтаж и Технологические возможности монтажа.
#впомощьконструктору #монтаж
  • 👍 14
  • 🔥 6
  • 🙏 2
  • ❤ 1
