Продолжаем тему проверки высот помещений.

Переходим к варианту "Сети моделируют в 3D (стадии П и Р)".

Изначально была идея проверять на коллизии подвесные потолки с ИОС. Но данный подход не дает результата, т к:
- на стадии П потолки не моделируются;
- сеть может проходить под подвесным потолком, но при этом не пересекать его.
Поэтому мы решили проверять на коллизии не потолки, а помещения с ИОС, тем самым определять ситуации, когда сети размещены под подвесным потолком и высоты помещения недостаточно.

Порядок действий:
1. Заполняем в моделях АР для помещений (где присутствует подвесной потолок) параметр высоты подвесного потолка.
Важный момент - в модели АР должны быть заданы корректные (реальные) высоты помещений.
2. Выгружаем NWC АР с помещениями.
3. В Navisworks настраиваем проверку на пересечения помещений и сетей ИОС (не забываем исключить соединители, арматуру и т д).
4. Группируем коллизии по имени и высоте подвесного потолка.
5. Отсматриваем группы, подтверждаем фиктивные коллизии.

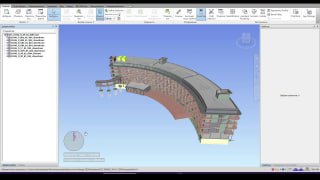

Подробнее смотрите в прикрепленном видео.
