Всем привет! 👍

Сегодня поговорим про проверки документации с помощью ИИ.

Активно тестирую проверку документации с помощью ИИ. Протестировали несколько сервисов и остановили свой выбор на самом топовом варианте - SIGNAL AI CHECKER!

Что отметили для себя:
1. Оптимальная (по соотношению цена-качество) для использования ИИ модель - gpt 5.6 sol.
2. Чем конкретнее промпт, тем точнее результат.
Приняли решение дробить промпты по разделами и далее по комплектам.
3. Даже при самом точном промпте лучше прогонять проверку одного и того же комплекта несколько раз.
4. Отличный результат проверки на соответствие актуальным нормативным документам.
5. Если при разработке документации проектировщик накладывал на спецификации сверху текст, ИИ найдет эти места и выдаст ошибку.

Интерфейс SIGNAL AI CHECKER и примеры замечаний, которые нам выкатил ИИ смотрите в прикрепленном видео.

P.S. Спасибо Саше Попову и его команде за классный инструмент!

#RH #Revit #signalcheckerai #ии #ai

Всем привет! 👍

Сегодня поговорим про моделирование отверстий в Ревит.

Недавно столкнулись с ситуацией, что имеющийся на рынке плагин некорректно моделирует отверстия. Техподдержка помочь отказалась, документацию срочно нужно выдавать, поэтому пришлось "расчехлять" RevitHelper "Отверстия по RVT".

Итог:
Теперь плагин RevitHelper "Отверстия по RVT" умеет моделировать отверстия под разными углами к внутреннему началу. И не просто моделировать, а выравнивать их привязку к осям.

Подробнее смотрите в прикрепленном видео!

P.S. Актуальный установщик RH ищите в комментах к данному посту :)

#RH #Revit #RevitHelper #отверстияпоrvt #отв

Всем привет! 👍

Сегодня поговорим про подсчет отделки. А именно, про формирование ведомости отделки АР с модели Ревит.

Все АР мечтают о красной кнопке, при нажатии на которую, будет автоматически подсчитываться отделка.
Я, как BIM-специалист, считаю самым оптимальным вариантом - моделировать отделку и по смоделированным элементам осуществлять подсчет и формирование ведомости отделки.
Чтобы долго не спорить, мы решили пойти комбинированным путем подсчета отделки, который сочетает в себе, как моделирование отделки, так и аналитический подсчет (на основе помещений).

Краткая суть данного пути:
1. Подсчет отделки осуществляется путем внесения данных в параметры помещений и формирования спецификации в Revit на категорию «Помещения». Блюдем ГОСТ на оформление :)
2. В рамках одного проекта у части помещений может использоваться аналитический способ подсчета отделки, у части - моделируемый.
3. Аналитический подсчет автоматизирован с помощью скрипта Dynamo.
4. Моделируемый метод автоматизирован с помощью группы плагинов RevitHelper "Ведомость отделки".

Сформировала подробную инструкцию по всему процессу подсчета отделки стен, полов и потолков:
https://standard.ds.do/bim/ar/podschet-otdelki-sten-polov-potolkov/
Очень советую почитать данную статью, особенно пункт "Возможные ошибки". Я, например, не знала, что на принадлежность окон/дверей к помещениям влияют стадии (да-да, у нас есть реконструкции, есть АН и мы используем стадии).
Также, в статье указаны критерии определения невозможности применения аналитического метода подсчета, т е ситуации, когда без моделирования не обойтись.

Это своего рода эксперимент, по результатам которого, мы придем к финальному решению каким путем мы пойдем: комбинированным (аналитический + моделируемый) или моделируемый.

На текущий момент я скорее склоняюсь к моделируемому методу подсчета отделки, т к аналитический метод стабильно работает только с супер простыми помещениями и даже с ними АР должен держать в голове много условностей, чтобы расчет прошел корректно.

P.S. Если кто попробует у себя реализовать нашу логику подсчета отделки, приходите с любыми вопросами, вместе подумаем над их решением.

P.S.S. Установщик RH с актуальной версией группы плагинов "Ведомость отделки" отправлю в комментариях к данному посту.

#RH #Revit #RevitHelper #ведомостьотделки #отделка

Всем привет! 👍

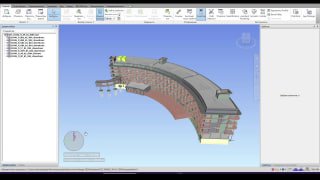

Сегодня хочу поговорить о минусах в работе с плагином RevitHelper "Экспорт в NWC".

1. На текущий момент плагин "из коробки" не умеет выгружать NWC по расписанию.
Решение данной проблемы было найдено, его я описывала в одном из своих постов, ссылку на который оставлю в комментариях.

2. Но недавно был выявлен еще один минус: для экспорта в NWC "здесь и сейчас" требуется запустить плагин, ввести нужные данные в окне плагина - доп действия, доп трудозатраты.

И тут тоже было найдено решение! Теперь можно без запуска Ревит экспортировать геометрию из RVT в NWC.

Надеюсь, что теперь пользоваться плагином "Экспорт листов" Вам будет еще удобнее!

P.S. За реализацию спасибо Максиму Семенову (@mok7ka)!

#RH #Revit #RevitHelper #экспортвnwc #nwc

Всем привет! 👍

Продолжаем тему проверок. Сегодня поговорим о проверке семейств.

Пост скорее для разработчиков семейств, но и пользователям этих самых семейств будет тоже полезен.
Поехали ;)

При создании сложных параметрических семейств часто встает проблема в тестировании. И такие семейства либо вообще не тестируются (и тогда проектировщики, получая их, нарываются на постоянные поломки), либо тестируются на паре вариантов, что тоже не сильно спасает от будущих поломок.

Поэтому мы с командой реализовали автоматическую проверку корректности работы параметрических семейств: Dynamo + GPT Chat.
Если кратко: мы формируем с помощью GPT файл с вариантами заполнения параметров и далее с помощью скрипта перегоняем эти значения в параметры семейства, чтобы визуально отследить поломки.

Подробнее смотрите в прикрепленном видео.

P.S. За идею и реализацию спасибо Андрею Талабанову.

#RH #Revit #RevitHelper #семейства #проверка

Всем привет! 👍

Продолжаем тему проверки высот помещений.

Переходим к варианту "Сети моделируют в 3D (стадии П и Р)".

Изначально была идея проверять на коллизии подвесные потолки с ИОС. Но данный подход не дает результата, т к:
- на стадии П потолки не моделируются;
- сеть может проходить под подвесным потолком, но при этом не пересекать его.
Поэтому мы решили проверять на коллизии не потолки, а помещения с ИОС, тем самым определять ситуации, когда сети размещены под подвесным потолком и высоты помещения недостаточно.

Порядок действий:
1. Заполняем в моделях АР для помещений (где присутствует подвесной потолок) параметр высоты подвесного потолка.
Важный момент - в модели АР должны быть заданы корректные (реальные) высоты помещений.
2. Выгружаем NWC АР с помещениями.
3. В Navisworks настраиваем проверку на пересечения помещений и сетей ИОС (не забываем исключить соединители, арматуру и т д).
4. Группируем коллизии по имени и высоте подвесного потолка.
5. Отсматриваем группы, подтверждаем фиктивные коллизии.

Подробнее смотрите в прикрепленном видео.

#RH #Revit #RevitHelper #высотыпомещений #проверка

Всем привет! 👍

Хочу поднять тему проверок высот помещений.

До моего прихода в DS (да, я в команде Development Systems) в компании была проверка высот помещений и выглядела она так:
Модел чекер отслеживал, чтобы высота помещений не была равна 2340мм (значение, которые назначается высоте помещения по умолчанию. Если высота помещения имела какое-то другое значение, то считалось, что проверка пройдена успешно.

Как по мне, бесполезная история, поэтому мы доработали проверку.
Теперь проверка основана на достаточности запотолочного пространства для размещения ИОС и проводится в двух вариантах:
1. Сети НЕ моделируются в 3D (стадия "Концепция");
2. Сети моделируют в 3D (стадии П и Р).

Подробнее о перво варианте проверки смотрите в прикрепленном видео.
Про второй вариант будет отдельный пост.

#RH #Revit #RevitHelper #высотыпомещений #проверка

Всем привет!

Недавно ко мне обратились с таким вопросом: как настроить толщину линий штриховки.

Я всегда думала, что толщина линий штриховок назначается через окно "Веса линий", но оказалось, что это не всегда так.

В Ревит есть два варианта штриховки конструкций:
- через настройки в материале;
- через настройки в окне "Переопределение видимости/графики".

В первом случае - настройка толщины линий штриховки осуществляется через окно "Веса линий" в строчке "1" и столбце с масштабом, назначенным виду.
Во втором случае - настройка толщины линий штриховки осуществляется через окно "Стили объектов" в строке нужной категории и столбце "Проекция".

Важно во всех шаблонах RVT (по всем разделам) унифицировать настройки в окне "Веса линий" и в окне "Стили объектов".

Подробности в видео.

#RH #Revit #RevitHelper #пополочкам #штриховка #толщиналиний

Всем привет!

Сегодня у нас релиз RevitHelper версии 2.21.0!

По вашим просьбам мы усовершенствовали:

1. Плагин "Подрезка коллизий"

1.1. Добавили возможность реверсивного поиска коллизий. Ранее плагин работал по стандартной логике: проверял коллизии с геометрией только на низком уровне детализации. Сейчас при установке галочки "Реверсивный поиск" плагин ищет коллизии сначала на высоком уровне детализации, затем на среднем и только потом на низком (также предусмотрена возможность исключения геометрии на низком уровне детализации, чтобы уйти от проверки с УГО), далее исключает дублирующие коллизии.
Подробнее см. в видео.

1.2. Добавили возможность чтения отчета из Navisworks при экспорте RVT моделей из 2022 версии Ревит, где слетают ID загружаемых семейств (о проблеме рассказывала в этом посте: https://t.me/revithelper_kmv/213).

2. Плагин "Раскраска вкладок"

2.1. Расширили количество открытых проектов, вкладки которых раскрашиваются. Ранее для 6-ого открытого проекта и далее вкладки не красились. Сейчас количество одновременно открытых проектов никак не ограничено.

Скачать установщик можно тут:
https://disk.yandex.ru/d/v8zl2mh10csx0A

P.S. Большое спасибо Виктору Сербину за интересный баг с поиском коллизий стандартным инструментом Ревит. Теперь наш плагин "Подрезка коллизий" стал еще полезнее :)

#RH #Revit #RevitHelper #релиз #подрезкаколлизий

Всем привет!

Недавно ко мне обратились с такой проблемой: копируются размеры с плана на план, габариты конструкций (в данном случае стены/пилоны) совпадают (в плане), но при этом размеры копируются с обнулением.

Проблема оказалась в ориентации стен.

Важно выработать для себя правила моделирования стен: по часовой стрелке или против часовой.

Интересно узнать кто моделирует стены по такому правилу. Поделитесь в комментариях если несложно :)

Подробности в видео.

#RH #Revit #RevitHelper #пополочкам #размеры #стены

Всем привет!

Сегодня у нас релиз RevitHelper версии 2.20.0!

Мы выпускаем наш новый плагин "Отверстия по RVT".

А еще...мы наконец-то адаптировались под Ревит 2025!

Плагин "Отверстия по RVT" умеет:
1. Автоматически размещать отверстия по боксам-заданиям ОТВ (пока отверстия размещаются только в плитах, но стены уже в работе).
2. Выравнивать привязки/габариты отверстий.
3. Сводить аналитику по боксам: количество пересечений с конструкциями, количество пересечений боксов между собой, количество пересечений боксов с ранее размещенными отверстиями.
4. Заполнять параметры у размещаемых отверстий.
5. Радовать пользователей :)

Подробнее в видео.

P.S. До тысячи подписчиков на моем канале не хватает 10 человек...

Скачать установщик можно тут:
https://disk.yandex.ru/d/v8zl2mh10csx0A

#RH #Revit #RevitHelper #релиз #отверстияпоRVT #2025

Всем привет!

Как думаете, к чему бы это? :)

Всем спасибо за активность в комментариях к предыдущему посту!

Подсказали варианты с использованием скриптов, так и стандартных инструментов. Один из способов мне очень понравился. Как по мне, он намного удобнее скриптов и того варианта, который предлагала я.

Подробности в видео.

P.S. За вариант спасибо Леше (@eruansharpik) :)

#RH #Revit #RevitHelper #фича #размеры

Всем привет!

Пользователи в Ревит каждый раз удивляют меня с новой силой. На этот раз столкнулась с тем, что перебивают (заменяют текстом: цифры + невидимый символ) размеры в модели.

Показываю как можно найти такие размеры, чтобы не допустить ошибок при выдаче документации.

Подробности в видео.

P.S. Если у вас есть идеи как отследить такие размеры более удобным способом - поделитесь, пож-та.

#RH #Revit #RevitHelper #фича #размеры

Всем привет!

2.10.25 RevitHelper на форум 100+!

Приходите общаться и получать сувениры!

Мы будем тут: павильон 1, 1С10.

#RH #Revit #RevitHelper

Всем привет!

И началось… Испытание Кольца Всевластия для версии Ревит 2025....
Во мраке огненных глубин, где судьбы переплетаются,
оно начало свой путь...

P.S. За самый смешной коммент к данному посту подарим подставку под телефон - черепашку (печатаем сами, фото в комментах к посту)

#RH #Revit #RevitHelper

Всем привет!

Сегодня поговорим про фильтры стадий в Ревит.

Оказывается логика работы стандартных фильтров и фильтров стадий в Ревит отличается.
Рассмотрим ситуацию.
В текущем проекте на виде отображаются элементы из связанного файла и данному виду назначен фильтр по стадиям. Тогда:
1. Фильтр стадии не будет действовать на элементы связанного файла если в нем (связанном файле) не создан фильтр стадии ровно с таким же названием.
2. Если в текущем проекте и в связанном файле присутствуют фильтры стадии с одинаковыми названиями, но разными настройками отображения (именно отображать или скрывать), то для элементов связанного файла приоритет на настройки фильтра стадии в нем.
3. Переопределение отображения элементов (настройки на вкладке «Переопределения графики» в окне «Стадии») в текущем проекте имеет приоритет над аналогичными настройками в связанном файле.

Подробности в видео.

P.S. Ссылка на статью в блоге Вадима «Revit: как работать с инструментом «Стадии»: https://muratovbim.pro/blog/revit-kak-rabotat-s-instrumentom-stadii/

#RH #Revit #RevitHelper #стадии #фильтры

Всем привет!

Сегодня расскажу про наш новый плагин в линейке RevitHelper, над которым мы сейчас работаем, - Эскизы дверей/окон!

Плагин умеет работать в двух режимах:
1. Создание: создает легенду, выносит на нее нужные типоразмеры, маркирует и образмеривает их.
2. Обновление: обновляет ранее созданную легенду. Подкрашивает неактуальные типоразмеры красным, новые - синим.

Подробности в видео.

P.S. Кто желает поучаствовать в тестировании плагина - пишите в личные сообщения.

#RH #Revit #RevitHelper #архитектура #эскизыдверейокон
