Шкаф управления КНС-59. Канализационная насосная станция, 4 насоса.
Канализационная насосная станция работает в режиме «нельзя останавливать». Перелив, отказ откачки, авария по фазе — всё это попадает на голову эксплуатации, а потом на проверки Роспотребнадзора. Стандартный пускатель с тепловым реле тут не справляется: насосы рвут крыльчатки на гидроударах, обмотки греются от перекоса фаз, а дежурный узнаёт о проблеме по факту переполнения резервуара.
Под этот объект собрали шкаф с плавным пуском, двойным резервированием питания и удалённой диспетчеризацией.
Силовая часть. Два ввода 380В по 160А с автоматическим АВР DEKraft АВР-303 (35 кА) — переключение между основным и резервным питанием без участия оператора. Главные насосные группы запускаются через устройства плавного пуска ONI: три SNI-11/23-04 (по одному на каждый малый насос до 23А) и один SNI-37/76-04 на большой насос до 76А. Плавный пуск убирает гидроудары в напорной линии и продлевает срок службы крыльчаток и обратных клапанов. Защита двигателей — автоматы DEKraft ВА-431 и ВА-432, дополнительно укомплектованные доп.контактами состояния для контроля положения через автоматику.
Защита по электропитанию. Реле контроля фаз CKF-318-1 на каждом вводе ловит обрыв и перекос — насосы не запустятся при «недосети». На три малых насоса установлены индивидуальные реле защиты Меандр РЗН-1М с контролем тока и температуры обмоток (PTC-датчик). Большой насос работает под управлением УПП SNI-37/76-04 с собственными встроенными защитами.
Автоматика и связь. Контроллер Siemens SIMATIC S7-1200 (CPU 1214C DC/DC/RLY) с коммуникационной платой CB 1241 RS-485, модулями дискретного ввода-вывода SM 1221 (16DI) и SM 1223 (8DI/8DO), а также аналоговым модулем SM 1231 (4 AI) для датчика уровня 4-20 мА. Параллельно работают 5 поплавковых датчиков — резервная схема включения, если аналоговый датчик выйдет из строя.
Оператор управляет через сенсорную панель ONI ETG-CP-070 (7 дюймов): уставки уровней, моточасы каждого насоса, журнал событий, чередование агрегатов. Удалённый канал — через коммутатор MOXA EDS-205 (Ethernet, Modbus TCP) и 4G-модем IR100 с антенной TELEOFIS RC42. Диспетчер видит состояние станции в реальном времени, в том числе из мобильного.
Учёт энергопотребления — два счётчика ПСЧ-4ТМ.05МК.04.12 (класс 0,5S) с встроенным GSM/4G-модулем, передают данные сбытовой по 4G и в локальную диспетчерскую через RS-485. Первичный измерительный контур — трансформаторы тока DEKraft ТШП-0,66 150/5.
Бесперебойность управления. Контроллер, панель оператора и коммуникационное оборудование подпитываются от ИБП на двух АКБ Delta DT 1207 (12В/7Ач) через модуль MEAN WELL DUPS40. При полном пропадании питания шкаф продолжает передавать тревогу диспетчеру по 4G — оператор узнаёт об аварии раньше, чем приедет на объект.

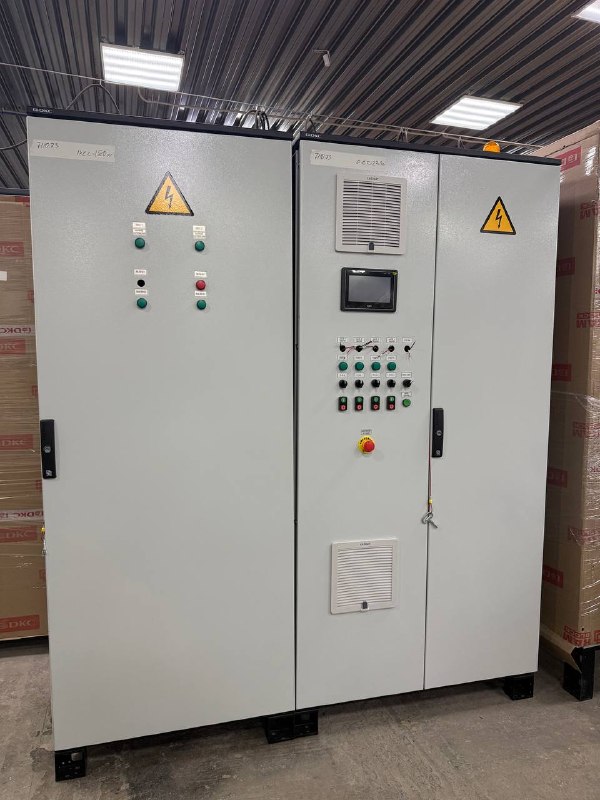

Конструктив. Двухсекционный корпус DKC nCQE 2100×1800×600 мм, степень защиты IP54, климатическое исполнение УХЛ4 для отапливаемого помещения насосной. Принудительная вентиляция с фильтром и термостатом — лето в насосной заметно жарче, чем снаружи. Аварийная остановка вынесена на дверь, отдельный световой маяк и 24-вольтовая сигнализация состояния насосов на лицевой панели.
Гарантия 12 месяцев со дня ввода в эксплуатацию (но не более 18 со дня отгрузки), срок службы 25 лет, изготовление по ТУ 27.12.31-001-28686462-2026.
