5 панелей-5 решений. 🔧
Как вам компоновка? 🤔

Пишите, что думаете 👇

#РБАвтоматика #автоматика #монтаж #электрика #панели

Два шкафа для канализационных насосных станций жилого комплекса в Электростали

На объекте две станции разного масштаба: главная КНС качает сотни кубометров, локальная — десятки. Логика управления одна, силовая часть — разная. Поэтому шкафов два.

Шкаф ГКНС — насосы с подачей 600 м³/ч (DN250, 30 кВт):

— плавный пуск каждого насоса: устройства плавного пуска SSD360 37 кВт / 74 А со встроенным байпасом — без пусковых токов и гидроударов на сети жилого комплекса;

— силовой ввод Dekraft ВА-303 на 160 А и автоматы защиты двигателей ВА-432 с отключающей способностью 30 кА;

— контроллер Optimus Drive AT16S0R-RU с Ethernet и RS-485 плюс модули расширения — 16 дискретных входов под поплавки и аварийные сигналы, 8 релейных выходов;

— реле контроля фаз CKF-318-1 — станция не выйдет в работу при обрыве или неверном чередовании фаз;

— реле защиты насосов РЗН-1М, промежуточные реле RFT2CO, источник питания MEAN WELL;

— сварной корпус DKC 1000×800×300 мм, климатика: обогрев 150 Вт, термостаты, вентилятор с фильтром.

Шкаф КНС — насосы 3 кВт с подачей 40 м³/ч (DN65):

— прямой пуск на контакторах Dekraft КМ-103 — на такой мощности проще и без лишней силовой электроники;

— автоматы защиты двигателей ВА-431 с диапазоном 4,0–6,3 А и отключающей способностью 100 кА;

— та же логика на контроллере AC16S0R-RU с расширением: 16 входов под поплавки, диспетчеризация по Modbus RTU;

— реле контроля фаз, корпус DKC 700×500×250 мм.

Оба шкафа — уличное исполнение УХЛ1: управление по поплавкам, автоматическая ротация насосов (один в работе, один в резерве — износ распределяется равномерно), Modbus RTU для диспетчеризации.

Итог: малый шкаф собран, проверен и упакован — 13 дней от техкоммерческого предложения до готового изделия. Большой — на сборке и загрузке ПО.

Гарантия 12 месяцев, срок службы 25 лет.

#ФЕРБЕР #ШУН #КНС #насосы #АСУТП #Modbus #Электросталь

За каждым готовым шкафом управления - работа, которую не всегда видно

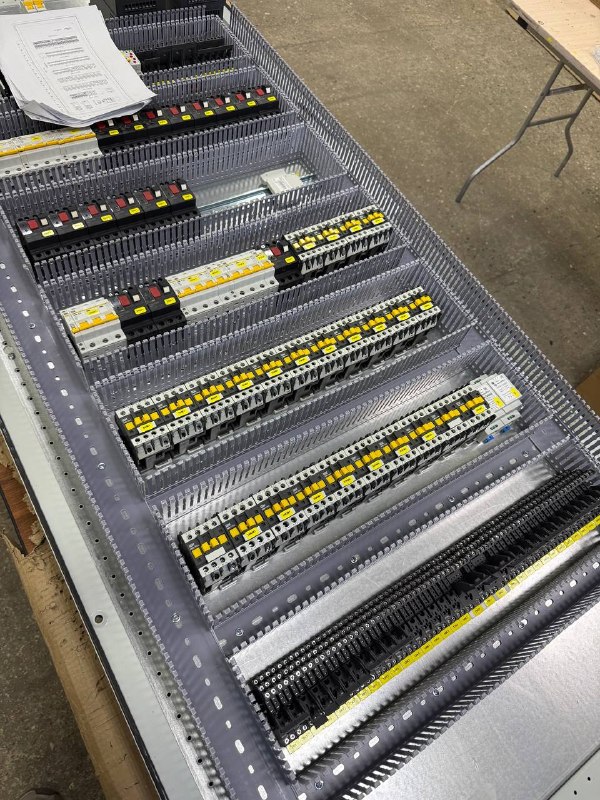

На фото - один из этапов сборки шкафа управления на производстве РБ-Автоматика (ООО «ФЕРБЕР»).
Разметка, установка компонентов, монтаж проводов, маркировка, проверка соединений - всё это последовательные этапы, от которых зависит дальнейшая работа оборудования.
Каждый элемент должен находиться на своём месте, каждый провод - иметь своё назначение, а схема сборки - соответствовать проектной документации.
Мы собираем шкафы управления под конкретные задачи и требования проекта: от подбора компонентов и компоновки до монтажа и проверки готового изделия.

РБ-Автоматика (ООО «ФЕРБЕР») Промышленная автоматизация начинается с правильно собранного шкафа управления.

⚛️ С Днём работников атомной промышленности!
Поздравляем коллег, партнёров и всех специалистов атомной отрасли с профессиональным праздником!
За развитием атомной энергетики стоят знания, ответственность, точность и огромный труд людей самых разных специальностей - инженеров, проектировщиков, технологов, монтажников и специалистов по автоматизации.
Желаем вам надёжности во всём, интересных проектов, профессиональных достижений, крепкого здоровья и новых возможностей для развития.
Пусть сложные задачи находят точные решения, проекты успешно реализуются, а энергия вашей работы приносит пользу и двигает промышленность вперёд!
С уважением, коллектив РБ-Автоматика (ООО «Фербер») ⚛️

С Днём машиностроителя! ⚙️
Поздравляем коллег, партнёров и всех специалистов, которые создают, проектируют и развивают современное производство.
За каждой машиной, установкой и технологическим решением стоят знания, опыт и большая работа людей. Именно благодаря вам появляются новые проекты, совершенствуются процессы и развивается промышленность.
Желаем крепкого здоровья, стабильности, надёжных партнёров, интересных задач и успешной реализации всех проектов!
С уважением, коллектив РБ-Автоматика (ООО «Фербер»)

Производство РБ-Автоматика ( ООО «ФЕРБЕР») там, где рождаются шкафы

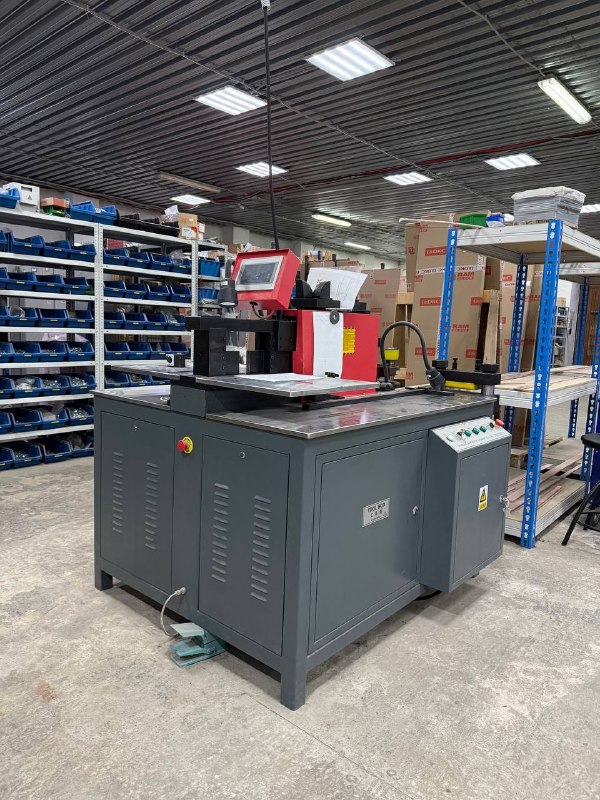

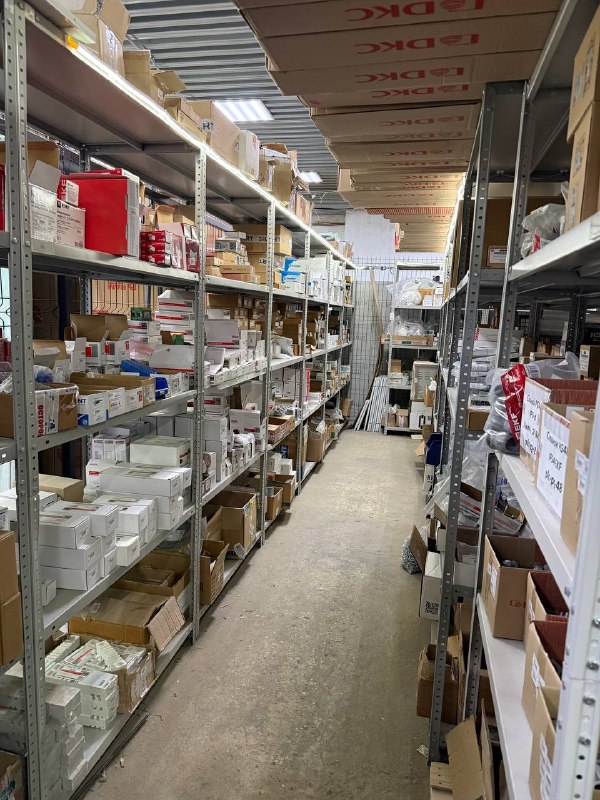

На фотографиях - наш сборочный участок. Здесь из отдельных компонентов собираются шкафы управления, автоматики и распределения, которые потом работают на промышленных объектах.

Это только часть производства. До сборки проходит большой путь: проектирование, подбор оборудования, подготовка документации. После - пусконаладка и сопровождение на объекте. Но именно здесь, на сборочном участке, всё становится осязаемым.

Мы собираем низковольтные комплектные устройства: шкафы управления, распределительные, автоматики, АВР. Каждый - под конкретную задачу заказчика, под конкретный технологический процесс.

Работаем в Твери с 2018 года. За это время собрали и запустили немало проектов - от типовых решений до нестандартных задач.

Если вам нужны шкафы, которые действительно будут работать, а не просто стоять - обращайтесь. Мы отвечаем за результат на всех этапах: от проекта до запуска.

#РБАвтоматика #Фербер #производство #сборкашкафов #НКУ #промышленнаяавтоматизация #Тверь

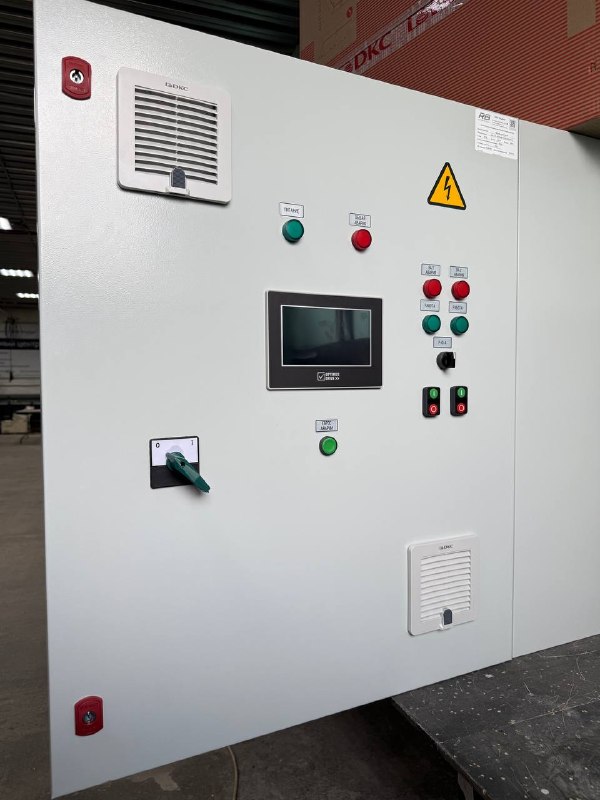

Шкаф управления воздуходувками для станции биологической очистки бытовых стоков

Заказчик — производитель автономных станций глубокой биологической очистки (расчётная производительность около 20 м³/сутки, эквивалент до 100 человек). В таких станциях аэротенк работает только при непрерывной подаче воздуха: остановка воздуходувки на несколько минут — и биология в аэротенке гибнет, а сброс превращается в источник загрязнения. Поэтому узел управления воздуходувками — не второстепенный элемент, а точка отказа всей станции.

Инженерная задача — собрать компактный шкаф на один ввод 380 В / 40 А для двух воздуходувок по 5,5 кВт (рабочая и резервная), с плавным пуском, защитой по фазам и токам и выводом параметров на панель оператора.

Что внутри:
— плавный пуск двух воздуходувок через устройства OptimusDrive SSD360-005-Z-RU, 5,5 кВт, 11 А, со встроенным байпасом — убирает пусковые броски тока и гидроудары в трубопроводах аэрации
— контроллер OptimusDrive AT16S0R-RU (8DI/8DO, TCP + RS485) с тремя модулями расширения ввода-вывода — гибкая логика переключения рабочей/резервной воздуходувки
— панель оператора OptimusDrive OTP210-070E, 7" TFT с резистивным экраном — контроль режимов и аварий без выезда специалиста
— реле контроля наличия и чередования фаз CKF-318-1 (Евроавтоматика) — защита приводов от обрыва и неправильного чередования фаз
— автоматы защиты двигателя DEKraft ВА-431, 9-14 А, 15 кА, по одному на каждую воздуходувку — избирательная защита без ложных отключений
— корпус DKC серии ST, IP54, климатическое исполнение УХЛ4, вентиляция с фильтром — для установки в помещении станции

Состав поставки: один шкаф управления ШУ-1-Р-40-0400-УХЛ4, 1000×800×300 мм, 60 кг.

От заявки до отгрузки — чуть больше месяца.

#ФЕРБЕР #АСУТП #водоканал #очистныесооружения #воздуходувка #плавныйпуск

Расширяем сертификат соответствия на всю линейку НКУ ФЕРБЕР

Линейка низковольтных комплектных устройств ФЕРБЕР выросла — от бытовых щитов до силовых устройств на токи до 6300 ампер, свыше 15 типов шкафов. Чтобы каждый новый типоразмер и исполнение были официально покрыты действующим сертификатом соответствия по техническому регламенту Таможенного союза, инициировали расширение сертификации под актуальные технические условия на всю линейку.

Задача оказалась нетривиальной с инженерной точки зрения. Заявленный диапазон линейки — токи до 6300 А и стойкость к короткому замыканию до 100 кА. Для таких параметров нужна испытательная лаборатория соответствующего класса — большинство площадок в России работают в диапазоне 32-500 А. Провели отбор порядка 15 органов сертификации и лабораторий по всей стране и нашли решение: сертификат покрывает весь диапазон линейки по нормативному документу производителя, а натурные испытания проходят на репрезентативных образцах в пределах возможностей лаборатории.

Чтобы закрыть три ключевых направления линейки одним пакетом испытаний, изготовили три эталонных образца.

Вводно-распределительное устройство ВРУ-1-0-40-2500-УХЛ4 — приём и распределение электроэнергии, один ввод питания, номинальный ток 250 А, кратковременно выдерживаемый ток при коротком замыкании 45 кА, степень защиты IP54, для отапливаемых помещений. На вводе — рубильник-разъединитель 400 А и автоматический выключатель 250 А с отключающей способностью 45 кА, отходящие линии защищены автоматами DEKraft, корпус навесной DKC.

Шкаф автоматики ША-1-0-23-0160-УХЛ4 — компактное решение с контроллером и сенсорной панелью оператора, клеммы уже разведены под датчики и исполнительные механизмы, логика программируется под конкретный технологический процесс заказчика.

Шкаф управления станцией повышения давления ШУСПД2-40-0060-1ПЧ-01-УХЛ4 — один частотный преобразователь Delta Electronics на 3,7 кВт управляет любым из двух насосных агрегатов по выбору, реле контроля фаз следит за качеством питающего напряжения и защищает электронику при перекосе или обрыве фазы, сенсорная панель 4,3 дюйма выводит параметры станции на экран, вспомогательная линия под нагрузку до 160 А. Корпус антивандальный — для установки без риска несанкционированного доступа.

Параллельно продлили декларацию соответствия по регламенту электромагнитной совместимости — она действует до 2031 года. Расширенный сертификат на регламент безопасности НКУ — в финальной стадии оформления.

Три эталонных шкафа, один пакет документов — вся линейка НКУ ФЕРБЕР официально подтверждена под актуальные ТУ.

#НКУ #сертификация #ТРТС #электрощит #автоматизация
