Автоматизация модульных очистных сооружений ЛОС-Р-75М, Тверская область

Модульная локальная очистная станция производительностью 75 м3/сутки — четыре двенадцатиметровых контейнера-резервуара с полным циклом биологической очистки. Технология включает денитрификацию, аэротенки, вторичные отстойники, напорную фильтрацию с блоками управления Runxin F77, УФ-обеззараживание и узел обезвоживания осадка. Заказчик передал проект с технологической схемой, а мы взяли на себя разработку всей системы автоматизации — от структурной схемы до пусконаладки.

Инженерная сложность проекта: десятки единиц оборудования с разной логикой управления. Погружные насосы с частотным регулированием до 7,5 кВт и защитой по PTC, температуре и влажности. Вихревые воздуходувки с автоматической ротацией по моточасам. Погружные мешалки. Насосы-дозаторы коагулянта с привязкой к расходомерам Питерфлоу РС и ультразвуковым счётчикам Эталон. Трёхходовые краны с электроприводами на фильтрах. Кондуктометрические датчики уровня, датчики давления ОВЕН ПД100, датчики потока OKATEC, термопреобразователи ДТС045. Канальные нагреватели и вентиляция с контролем температуры.

Что мы реализовали:

- Главный щит автоматики ЩА с двойным вводом питания и АВР на моторных приводах, ток 200А. Операторская панель 10" для управления всей станцией. Контроллер ОВЕН ПР200. Ethernet (Modbus TCP), RS-485 (Modbus RTU), сухие контакты. Два счётчика электроэнергии. ИБП для бесперебойной работы системы управления. Габариты 2100x2000x600 мм

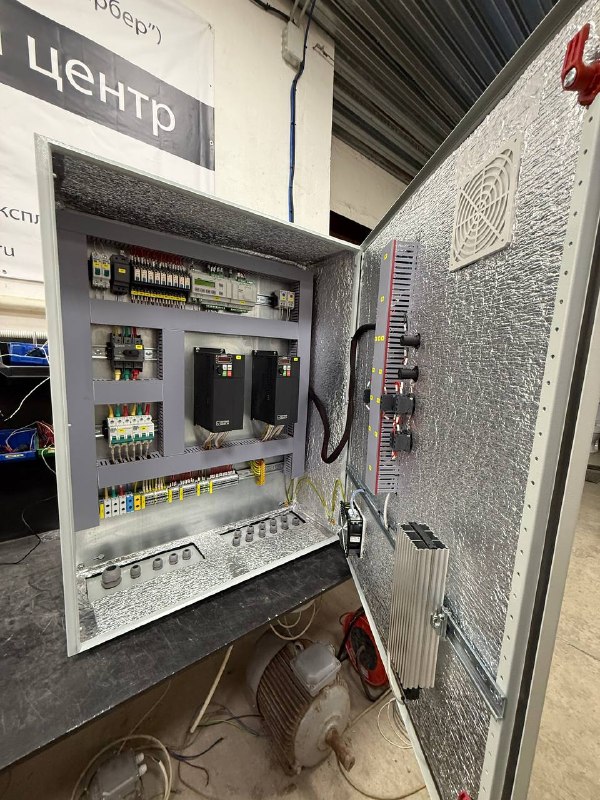

- Шкафы управления насосами ШУН с частотными преобразователями на каждый канал — два насоса до 7,5 кВт с автоматической ротацией. Уличное исполнение УХЛ1 (до -60°С), RS-485 для диспетчеризации

- Панели местного управления ПМУ для оперативного контроля оборудования непосредственно на площадке

- Шкафы управления дозирующими трубками — автоматика напорных фильтров с клапанами Runxin, логика промывки и переключения трёхходовых кранов

Состав поставки: 7 шкафов (щит автоматики, шкафы управления насосами, панели местного управления, шкафы дозирующих трубок). Полный цикл: разработка ТЗ совместно с технологом заказчика, проектирование, согласование, закупка, сборка, программирование, кабельная спецификация.
