Три системы ЛОС на одном водозаборном объекте — и ни одна не подключена к диспетчерской. Данные о работе насосов, уровнях в накопительных ёмкостях и состоянии обеззараживания недоступны оператору в реальном времени.

Задача
Разработать и изготовить шкафы управления для трёх независимых линий ЛОС с подключением к СКАДА водозабора по Modbus RTU. Каждый шкаф — полноценный узел автоматизации: управление насосом подачи, контроль уровня воды по трём порогам, интеграция ультрафиолетовой установки обеззараживания и расходомера. Отдельная задача — разместить в каждом шкафу давальческий блок УФО с дренажным насосом, организовав питание 220В и независимое управление.

Решения

ПЛК ОВЕН ПР200 (8DI/4AI/8DO, 2×RS-485, встроенный HMI) — сбор данных и управление всеми линиями ЛОС; передача в диспетчерскую по протоколу Modbus RTU для отображения на мнемосхеме водозабора
Модуль расширения ОВЕН ПРМ-24.6 (16DI/12DO) — полное покрытие дискретных входов/выходов каждого шкафа без ограничений по числу сигналов
Преобразователи частоты INNOVERT IDD751M21E (0,75 кВт, 220В) — плавный пуск насосов подачи, снижение гидроударов и wear-нагрузки на трубопровод
Контроль уровня по трём поплавковым датчикам: нижний порог, рабочий уровень, перелив — автоматическая отработка аварийных режимов накопительной ёмкости
Расходомер по RS-485 — текущий и накопленный расход передаются в СКАДА в реальном времени
Климатическое исполнение УХЛ1 (−60...+40°С) — шкаф рассчитан на открытую уличную установку без дополнительных укрытий; встроенный термостат нагрева, вентилятор DKC с фильтром IP54 и обогреватель EKF обеспечивают температурный режим круглый год
Степень защиты IP54 — устойчивость к пыли и влаге в условиях водозаборного объекта
Состав поставки

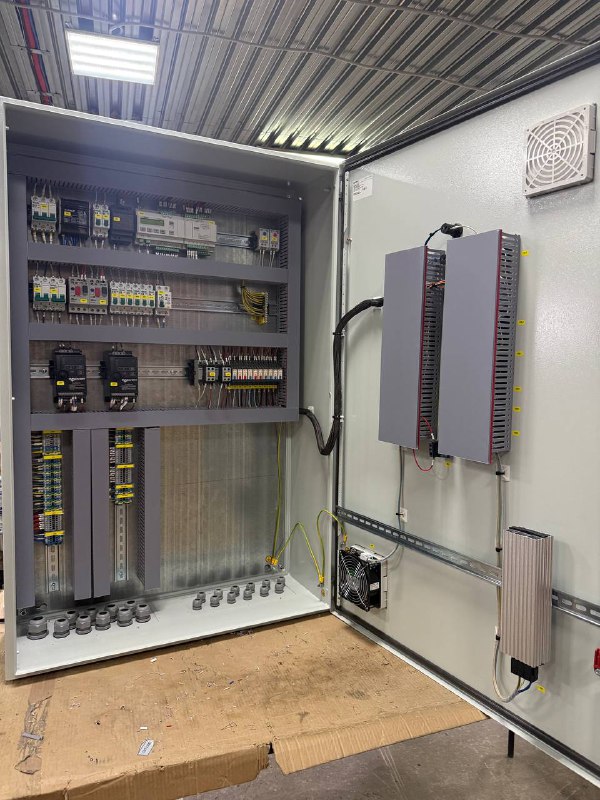

3 × ШУ-1-0-40-0320-УХЛ1.RS.МЧ, 1200×800×300 мм — с интегрированными блоками УФО, комплектом документации и программным обеспечением собственной разработки.

Три независимые линии ЛОС — под управлением и на связи с диспетчерской.
